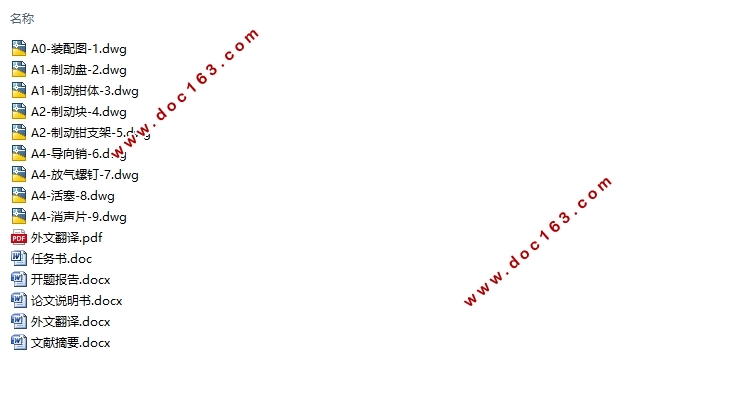

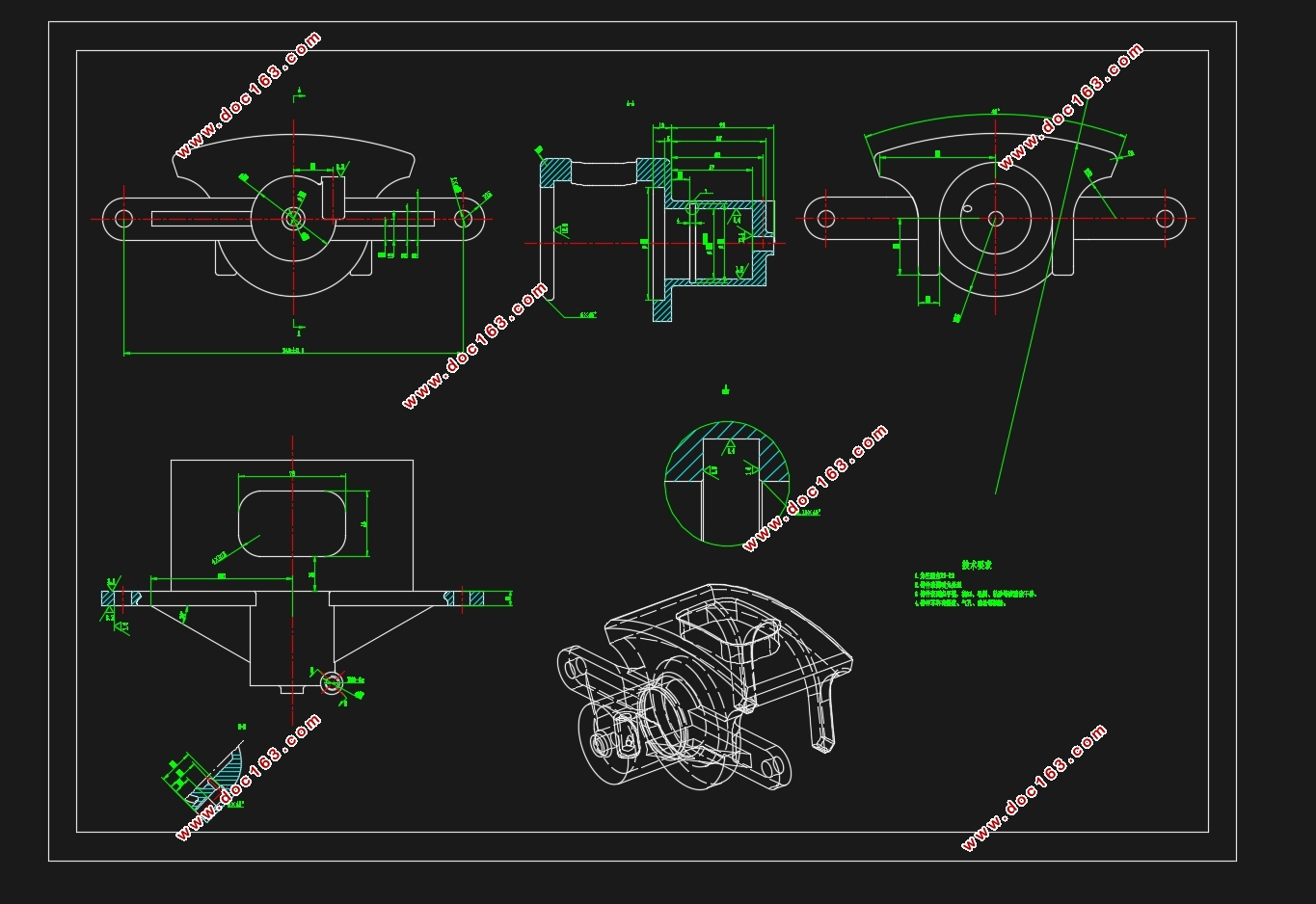

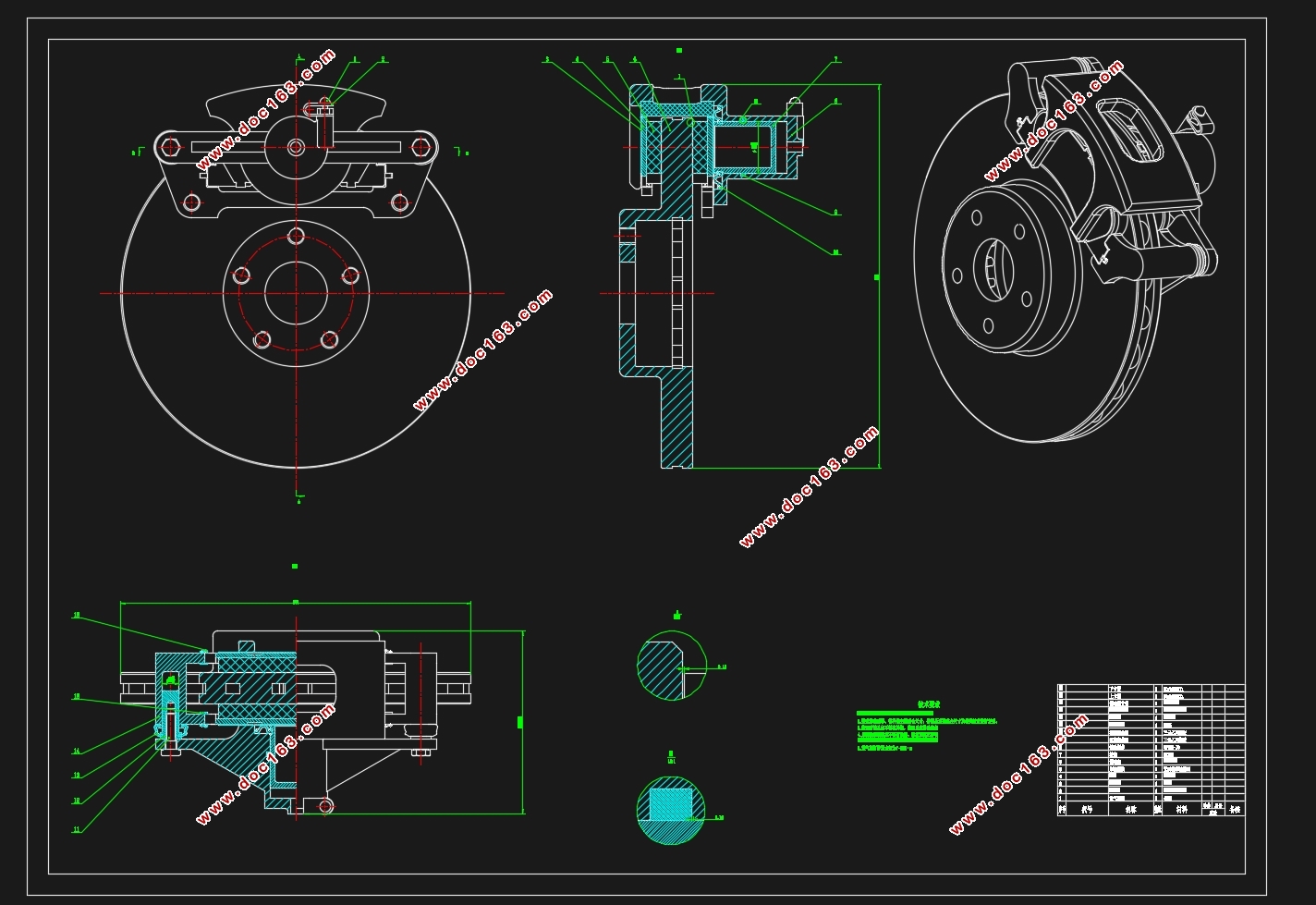

宝骏560制动器制动系统设计(含CAD零件图装配图)(任务书,开题报告,文献摘要,外文翻译,论文说明书13000字,CAD图9张)
摘要
随着科学技术的不断发展，汽车的行驶速度在不断提高，并且汽车保有量的增长也带来了车流密度的增大，从而引发的交通事故也越来越多。为了确保人和车辆的安全，就必须保证车辆有良好的制动性能，为汽车设计一个可靠的制动系统。
该次设计首先对制动器的设计方案整体进行了论证与选择，主要包括制动器结构形式与选择、盘式制动器的结构形式与选择、制动驱动机构的选择、制动管路的选择和制动器间隙自动调整装置的设计，最终确定为液压双回路滑动钳盘式制动器。然后根据汽车的已知参数，确定出制动器的主要参数，包括制动力与制动力分配系数、同步附着系数、制动器制动力矩、利用附着系数和制动效率。最后对制动器的主要部件进行参数与结构上的设计，并且进行校核。
关键词：盘式制动器；制动系统；液压制动
 
Abstract
With the development of science and technology, the driving speed of the car is increasing, and the growth of car ownership also brings the increase of the density of traffic, which leads to more and more traffic accidents.In order to ensure the safety of people and vehicles, it is necessary to ensure that the vehicle has good braking performance, and to design a reliable braking system for the automobile.

About this design, firstly,I demonstrate and select the design of the brake, mainly including the form of brake, the form of disc brake, the selection of brake drive mechanism, the selection of brake pipe and the design of automatic adjusting brake clearance, the design of the final determination scheme adopts sliding caliper disc brake with dual-circuit hydraulics braking system. And then, I determine the main parameters of the brakes based onthe known parameters of the vehicle, including braking force and braking force distribution coefficient, synchronous adhesion coefficient, the braking torque, utilization of adhesion coefficient and braking efficiency. Finally, I finish the determination of the brake main parameters and the design and check of main parts.
Keywords: disc brake,brake system, hydraulic brake
 
宝骏560车型设计参数：
整备质量:1370kg
总质量:1780kg
轴距：L=2750mm
前轴负荷:G1=885kg
后轴负荷：G2=895kg
质心距前轴的距离：L_1=895⁄1780×2750=1382.7mm

[资料来源：www.doc163.com]

质心距后轴的距离：L_2=885⁄1780×2750=1367.3mm
质心高度：hg=650mm
车轮有效半径：r_e=((215×60%×2+17×25.4))⁄2=344.9mm


[资料来源：http://www.doc163.com]
