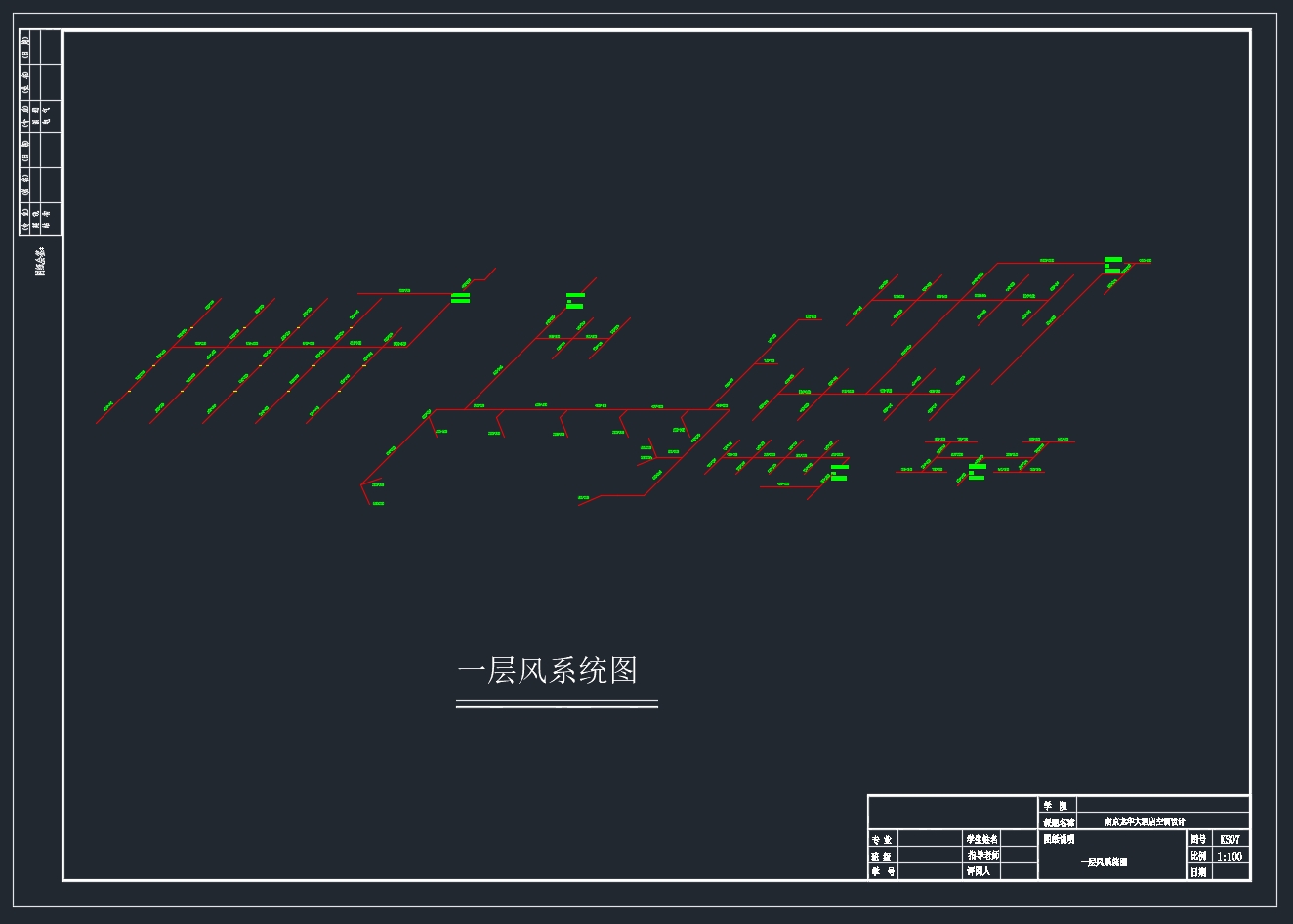

南京七层XX国际大酒店空调设计(含CAD图)

南京七层XX国际大酒店空调设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书27000字,CAD图纸13张,Excel计算表)
摘       要
本建筑位于南京市鼓楼区，为地上七层的三星级宾馆建筑，建筑总高度为23.4米，总建筑面积为约10000平方米，空调面积约6000平方米，一层为商场、客服中心、大厅、网吧，二层为厨房、餐厅、舞厅、健身房，三层为办公室和会议室及部分客房，四到六层为客房。本文首先利用冷负荷计算法对建筑负荷进行了计算，通过经济性和技术性比较选择了冷水机组和锅炉作为冷热源。针对各房间的位置和功能不同，商场、会议室、网吧、健身房、舞厅、咖啡厅、银行、大餐厅采用了全空气系统，房间空气品质较好，并且在过渡季节可以实现全新风运行，最大程度上利用自然界的能量，节省能源。对于办公室和客房、贵宾间等一些使用较为灵活的小房间，采用风机盘管和独立新风的半集中式系统，可以实现较为灵活的控制。在第二章中首先对建筑负荷进行了精确计算，对机组参数进行了修正。对于全空气系统采用一次回风的机器露点送风的方式，风机盘管系统采用独立新风的方式，通过计算确定了各房间的送风状态和送风量。针对不同的房间采用了不同的送风方式，对于商场和网吧等采用了散流器平送的方式，客房，包间采用侧送风的方式。本文对空调系统的消声减振及保温也做了一定的讨论。本文在设计的过程中充分的考虑到了节能的要求，通过水力计算确保系统能够正常运行。 [来源：http://Doc163.com]
关键词：空气调节  全空气系统  空气—水风机盘管系统

Abstract
This building is located in nanjing city, the GuLouOu for seven layers of three-star hotels building, building a total height of 23.4 meters, a total construction area of about 10,000 square meters, air conditioning area of about 6000 square meters, a layer for shopping, customer service center, lobby, Internet cafes, 2 for kitchen, dining-room, ballroom, gym, three layers for offices and meeting rooms, and parts for four to six rooms. Firstly, using the cooling load of building load calculation method is calculated by economic and technical comparison, choose water chiller and boiler as cold and heat source. According to the position and function of each room, bazaar, amphitheatre and gymnasium, ballroom, Internet cafes, restaurants, cafes, big bank adopts all-air systems, room air quality is good, can realize the transition season and smoke-expelling operation, maximum utilization of natural energy, to save energy. For office and VIP rooms, some use more flexible between the small room, adopt fan-coil unit and independent of the air can be realized, semi-central system is flexible control. In the second chapter to the first building load calculation of the unit, the parameters of the correction. For all air system USES a return of the machine, dew point of air fan-coil unit system USES independent air, through the calculation of various room air condition and airflow. According to the different room USES a different way to store, such as Internet cafes and adopted and flat, guest rooms, sent by the way side supply rooms. The sound of air conditioning system damping and insulation also made some discussions. Based on the design of the process of energy into consideration, through the hydraulic calculation to ensure normal operation of system.

[资料来源：http://doc163.com]

Key words: air conditioning；all air system；air all-air system of air and water fan coil system

设计概况
1.1  建筑概况
本建筑位于南京市鼓楼区，为地上七层的三星级宾馆建筑，建筑总高度为23.4米，总建筑面积为约10000平方米，空调面积约6000平方米，一层为商场、客服中心、大厅、网吧，二层为厨房、餐厅、舞厅、健身房，三层为办公室和会议室及部分客房，四到六层为客房。属于真题假做。
1.2  原始资料
     1、墙：外墙为240粘土空心砖墙，内墙为200硅酸盐砖砌体，具体结构参照资料8。
     2、门窗：铝合金框，木制门用于各房间内门。
     3、屋面：预制钢筋混凝土板，带防水层，刚性层及保温层，具体结构参照资料3或6选取。
1.3设计参数
 1.3.1 室外设计参数
  1） 南京所处位置：
地理位置:北纬32o；东经118o48′；海拔7.1m。
  2)南京地区的室外空气计算参数：
大气压力：冬季1027.9℃；夏季1002.5℃。
室外计算干球温度：采用夏季空气调节日平均温度 34.8℃；夏季通风30.6℃；冬季空调-4℃ [资料来源：https://www.doc163.com]
室外计算湿球温度：采用历年平均不保证50h的湿球温度28.1℃。
室外计算相对湿度：夏季通风65%；最热月月平均84%；冬季空调79% 。
平均风速：夏季室外2.4m/s；冬季室外2.7m/s
1.3.2室内设计参数
 夏热冬冷地区主要房间冬季室内计算温度宜采用16℃~22℃， 冬季空调室内设计湿度不宜大于60%；对于空调夏季情况，相对湿度在30%~70% 之间时，对应的满足热舒适的温度范围是22℃~28℃。本着节能的原则，夏季应在满足舒适条件的前提下选择偏热的环境。由此确定夏季室内设计参数为：温度24℃~28℃，相对湿度40%~70% 。
  [资料来源：http://doc163.com]

目 录
摘要    1
第一章  设计概况    2
1.1  建筑概况    2
1.2  原始资料    2
1.3设计参数    2
1.3.1 室外设计参数    2
1.3.2室内设计参数    3
第二章  冷负荷计算    4
2.1  通过外围结构传热的冷负荷    4
2.1.1  通过外墙体传热的冷负荷    4
2.1.2  通过玻璃进入的太阳辐射得热形成的逐时冷负荷    6
2.1.3人体、照明和设备等散热形成的逐时冷负荷    8
2.1.4空调区与邻室夏季温差大于3℃时，其通过隔墙、楼板等内围护结构传热形成的冷负荷    11
2.1.5食物显热散热形成的冷负荷    12

2.1.6房间各时刻冷负荷汇总表    12
2.2湿负荷    19
2.2.1湿负荷计算    19
2.2.2各房间湿负荷汇总表    20
第三章 系统方案的确定    25
3.1确定空调系统方案的因素    25
3.2空气调节系统的比较    26
3.3空调系统方案的确定    29
3.3.1全空气系统（集中式空调系统）    30
3.3.2风机盘管加新风系统（半集中式空调系统）    30
第四章  房间风量、冷量计算及设备选择    31
4.1空调房间送风量计算    31
4.1.1 风机盘管+新风系统送风量计算    31
4.1.2全空气系统送风量计算    33
4.1.3风量汇总    34
4.2房间新风量计算    39
4.2.1补偿排风和保持室内正压所需的新风量    39
4.2.2保证个房间每人每小时所需的新风量    40
4.2.3空气调节系统的新风量不应小于总送风量的10%    41
第五章  冷热源设备选择    46
5.1冷热源负荷计算    47
5.2冷热源选择    47
第六章 气流组织校核    49
6.1各种气流组织的基本要求    49
6.2气流组织校核计算    50
6.2.1侧送风气流组织计算    50
6.2.2顶送（散流器平送）校核计算：    51
第七章 风系统水力计算    52
7.1通风管道的材料与形式    52
7.2通风管道的设计计算    52
7.2.1风道的设计的内容与原则    52
7.2.2风道设计的方法    53
7.2.3风道设计的步骤    53
7.4全空气系统风管水力计算    55
7.5回风系统的设计    57
第八章  水系统水力计算    59
8.1空调水系统的形式    59
8.2 管材的选择和连接    59
8.3 管径的确定    59
8.4 冷凝水管路的设计计算    62
8.5  水泵及其管径的选择    63
    8.5.2 冷冻水水泵与其管径的选择    62
8.5.2 冷却水水泵与其管径的选择    63
    8.5.3定压补给装置的选择    63
8.6 冷却塔的选择及电子水处理仪的选择    64
8.6.1 冷却塔的选择    64
8.6.2  电子水处理装置的选择    64
8.7水系统泄水和排气设计    64
8.7.1泄水设计    64
8.7.2排气设计    65
8.8水系统附件设计计算    65
8.8.1除污器和水过滤器    65
8.8.2水泵的配管    66
8.8.3支吊架    67
第九章  通风防排烟设计    69
第十章 保温、消声、减震    72
10.1消声设计    72
10.2 管道的保温    73
10.3设备减振系统    74
致  谢    75 [资料来源：http://www.doc163.com]
参考资料    76
  [资料来源：http://www.doc163.com]
