西安某度假中心综合楼空调设计(含CAD图)

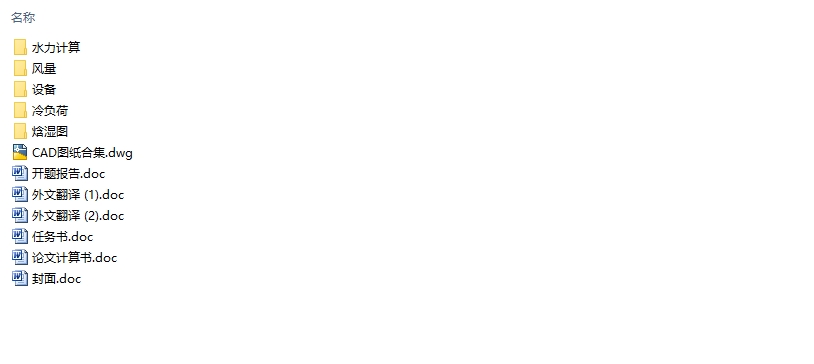

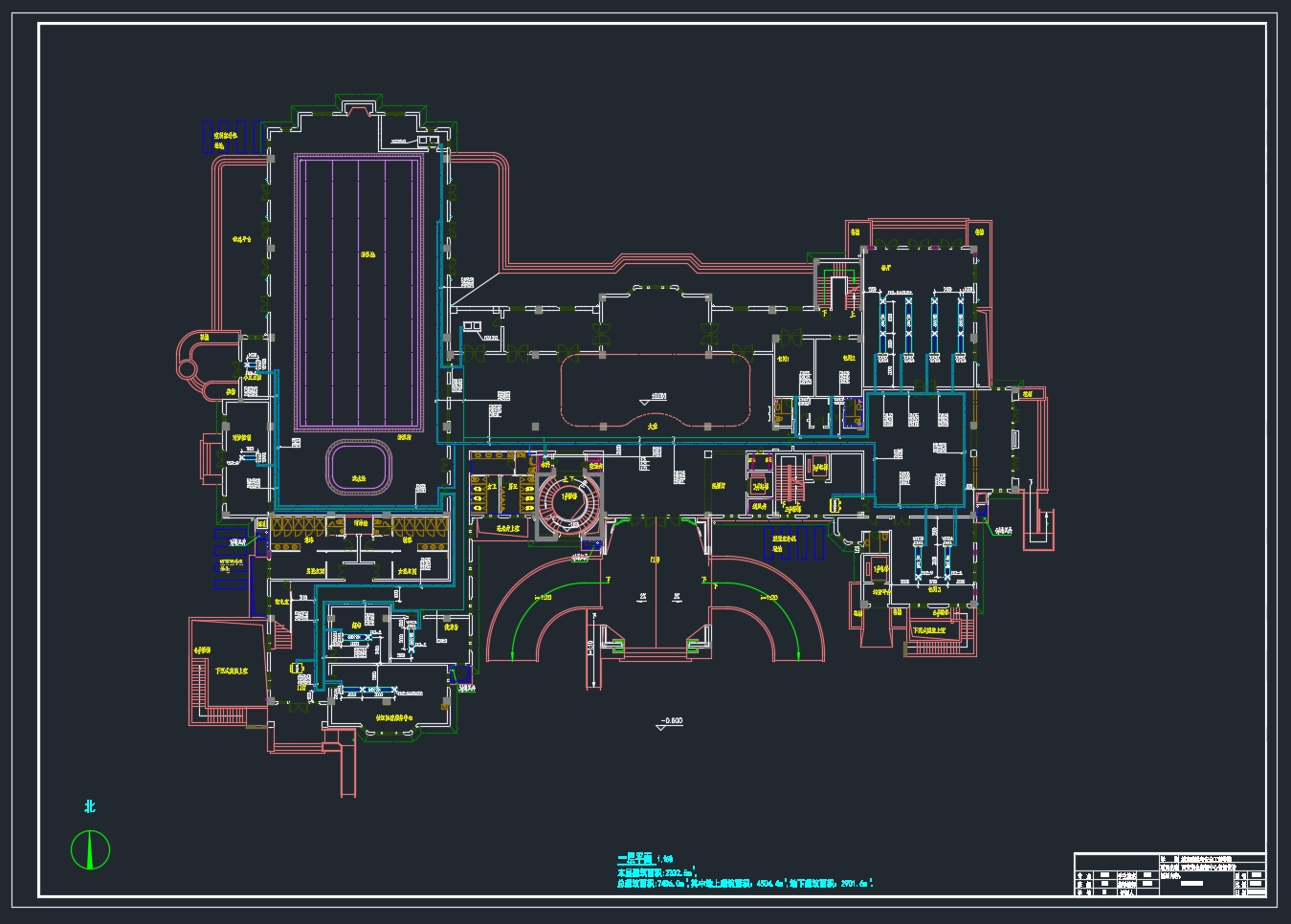

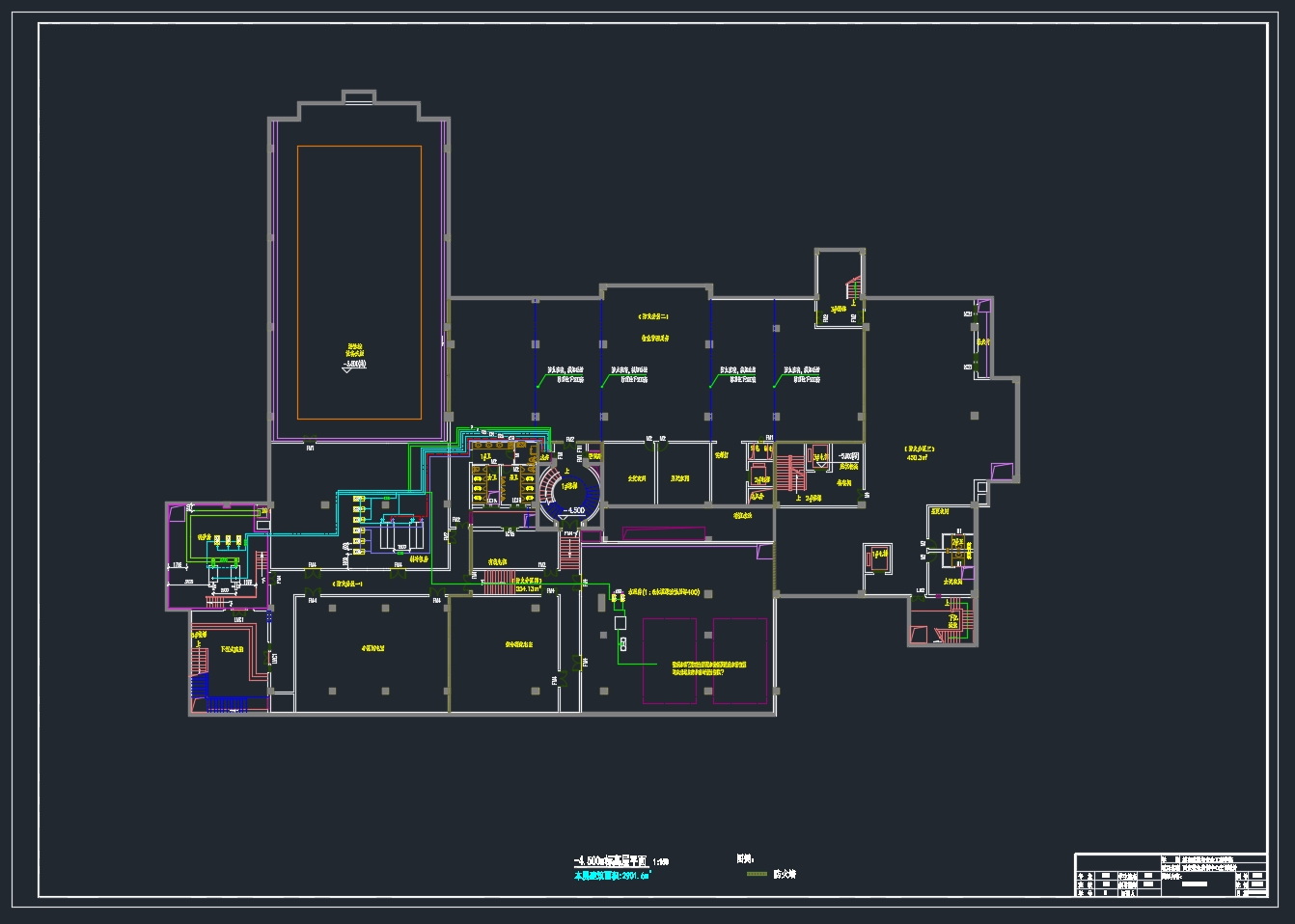

西安某度假中心综合楼空调设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书29000字,CAD图纸12张,Excel计算表)
摘要
本项目位于陕西省西安市，该度假中心主要用途为休息、会议、娱乐等，本项目中包含了度假中心的空调设计、空调冷热源设计等。空调系统主要采用全空气系统和风机盘管加新风系统，大堂、多功能厅等大空间用全空气系统，而客房等房间选用风机盘管加新风系统。冷热源选用螺杆式冷水机组加燃气热水锅炉的形式，制冷站和锅炉房设在地下室，选用开式横流冷却塔，设在楼顶。空调冷冻水系统采用闭式双管制同程水系统，冷却水系统采用闭式。
关键词： 全空气系统  风机盘管加新风系统  冷水机组  锅炉  冷却塔

Abstract
This project is located in xi’an, shanxi province. The resort building mainly uses as the main rest, conference room, entertainment room,etc. The project consists in the air conditioning design of the main building, and the air conditioning cold and heat source design. The air conditioning system mainly adopts full air system and fan coil with fresh air system. It uses full air system in the lobby and function room where has large space,setting fan coil with fresh air system in others.the screw semi-hermetic water chiller is chosen as the cold source with the gas-fired hot water boiler as the heat source, the refrigeration station and boiler room is located in basement.The cooling tower with open cross-flow type is placed in the roof of this building. Air conditioning freezing water system is closed double control water system with same journey, and the cooling water system is closed.

[来源：http://www.doc163.com]

Key Words：full air system  fan coil with fresh air system  water chiller  boiler  cooling tower

建筑概况
该度假中心位于西安市，建筑面积地上约7406m2，地下约2901.6m2，总高度14.1m。地上主楼共3层，一层为大堂、超市、餐厅、包间、健身房、游泳池等；二层为SPA室、活动室、会议室、美容美发等；三层为休息间、客房等。 地下共1层，主要是设备用房等。

1.2  室外设计参数
西安市气象参数：
夏季室外计算干球温度 ：  35.0℃；
夏季室外计算湿球温度 ：  25.8℃；
夏季平均大气压 ：         959.8hPa；
夏季平均相对湿度 ：       58%；
夏季室外平均风速 ：       1.9m/s；
冬季空调计算参数 ：      -5.7℃；
冬季空调计算相对湿度 ：   66%；
冬季室外平均风速 ：       1.4m/s；
冬季平均大气压 ：         979.1hPa； [版权所有：http://DOC163.com]
  [来源：http://Doc163.com]

目录
摘要    I
Abstract    II
第1章  工程概况    1
1.1  建筑概况    1
1.2  室外设计参数    1
1.3 室内设计参数    1
1.4  围护结构热工指标    2
1.5  确定空调负荷的计算时间    5
第2章  空调负荷的计算    7
2.1  冷负荷计算    7
2.1.1  外墙和屋顶传热形成的逐时冷负荷    7

2.1.2  透过玻璃窗进入的太阳辐射得热形式的逐时冷负荷    7
2.1.3  空调区与邻室的夏季温差大于3℃时，其通过隔墙、楼板等内围护结构传热形成的冷负荷    8
2.1.4  设备散热形成的冷负荷    8
2.1.5  照明散热形成的冷负荷    9
2.1.6  人体散热形成的冷负荷    9
2.1.7  食物散热形成的冷负荷    10
2.1.8  冷负荷计算实例    11
2.1.9 冷负荷汇总    16
2.2  湿负荷的计算    17
2.2.1  湿负荷计算实例    17
2.2.2  湿负荷计算汇总    17
2.3  热负荷计算    18
2.3.1  热负荷计算方法    18
2.3.2  围护结构基本耗热量    18
2.3.3围护结构基本耗热量修正    20
2.3.4 通过门窗缝隙渗入室内的冷空气的耗热量    21
2.3.5冷风侵入耗热量    22

[资料来源：https://www.doc163.com]

2.4  热负荷计算汇总    22
第3章  空气调节系统方案的设计    24
3.1  空气调节系统的分类    24
3.1.1  按空气处理设备的设置情况分类    24
3.1.3  按集中式空调系统处理空气来源分类    25
3.1.4  按风管中空气流速分类    25
3.2  空气调节系统的划分    25
3.3  确定空调系统方案的因素    26
3.4  几种空调系统的比较    27
3.5  空调方案的确定    28
3.5.1  一次回风全空气系统（集中式）    28
3.5.2  风机盘管加独立新风系统（半集中式）    29
第4章 房间风量、冷量计算及设备选择    30
4.1 空调房间风量、冷量计算    30
4.1.1  一次回风系统处理过程    30
4.1.2  风机盘管加新风系统处理过程    32
4.2 空调机组选型    34 [来源：http://www.doc163.com]
4.2.1 一次回风系统空调机组选型    34
4.2.2 风机盘管系统空调机组选型    35
4.2.3 新风系统空调机组选型    36
第5章  气流组织计算    37
5.1 气流组织的基本要求    37
5.2 气流组织的送风方式    37
5.2.1 侧向送风    37
5.2.2 散流器送风    37
5.2.3 孔板上送    38
5.2.4 条缝口上送    38
5.2.5 喷口送风    38
5.2.6 置换送风    39
5.2.7 地板送风    39
5.3 气流组织的设计计算    39
5.3.1  喷口送风计算    39
5.3.2  散流器送风计算    40
5.3.3  侧送风计算    42
5.4  回风口的计算    43
第6章  空调系统水力计算    46
6.1  风系统水力计算    46
6.2  水系统选择    51 [资料来源：www.doc163.com]
6.2.1  冷冻水系统    51
6.2.2  冷却水系统    53
6.3  水系统水力计算    53
6.3.1  冷冻水供水系统水力计算    54
6.3.2  冷冻水回水系统水力计算    56
6.3.3  冷冻水立管设计计算    56
6.3.4  冷凝水管设计计算    57
6.3.4  冷却水系统设计计算    57
第7章 制冷机房设计    59
7.1  冷热源确定和设备选型    59
7.1.1  冷源设备选型    59
7.1.2  热源设备选型    60
7.2  循环水泵选型    61
7.2.1  冷冻水系统循环水泵    61
7.2.2  冷却水系统循环水泵    62
7.2.3  补水水泵    63
7.2.4  热水系统循环水泵    63
7.3  各设备管径确定    64
7.4  膨胀水箱的选型    65

[资料来源：http://doc163.com]

7.5  补水水箱的选型    66
7.6  软水器的选型    66
7.7  综合水处理仪    67
7.8  水过滤器    67
第8章  保温和防腐    68
8.1  风管水管保温    68
8.1.1  选择保温的情况    68
8.1.2  保温材料    68
8.1.3  保温材料厚度    69
8.2  风管水管防腐    69
第9章 消声设计    70
9.1  噪声的产生和避免措施    70
9.2  消声装置的选择    71
第10章  避震设计    72
小结    73
参考文献    74
