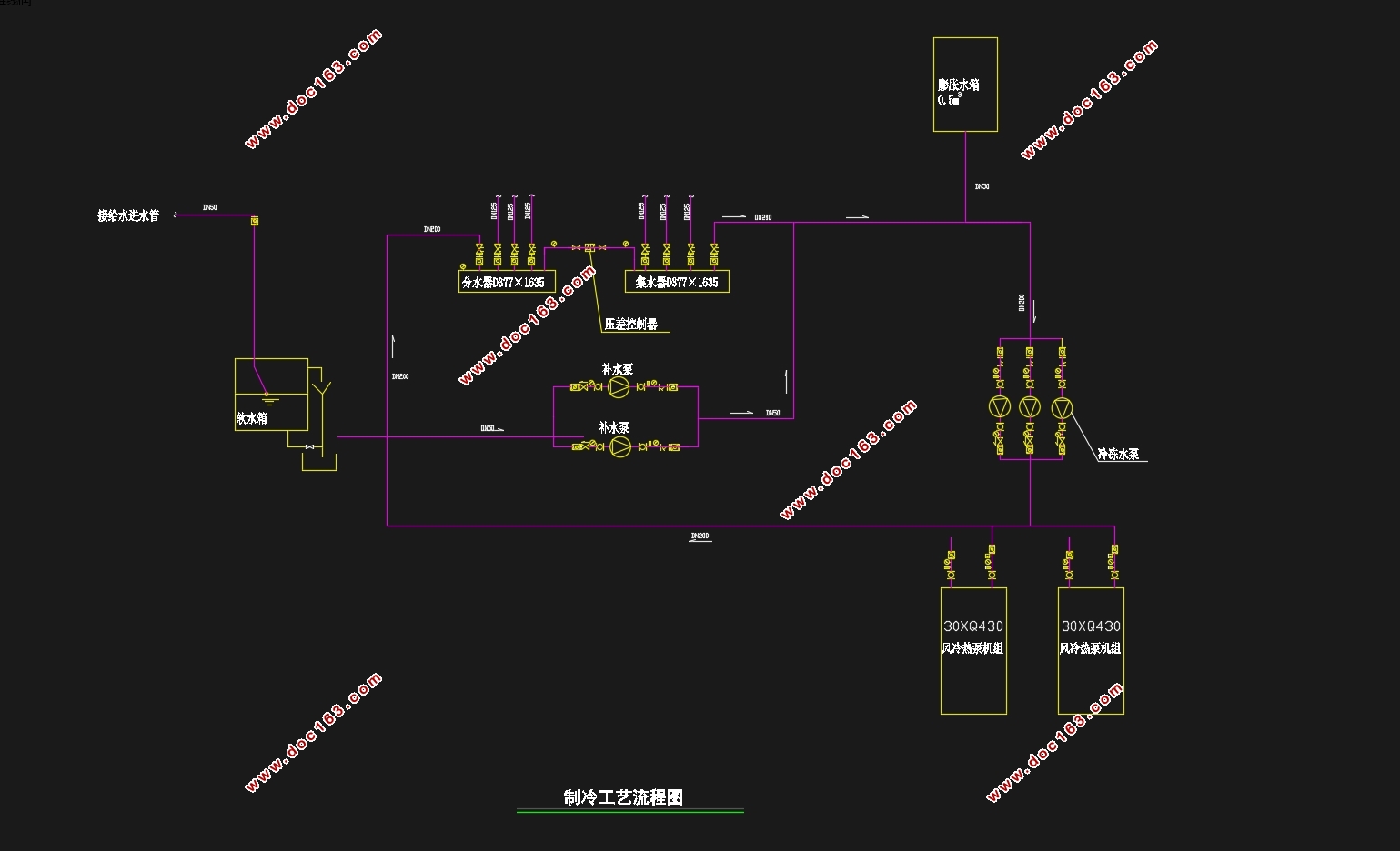

上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)(任务书,开题报告,外文翻译,设计说明书16800字,计算表,CAD图10张)
中文摘要
本工程为上海鼎天办公楼空调设计。地下1层,地上12层,总建筑面积16200平方米。地下1层为车库。地下1层需做防排烟设计,地上12层做空调设计。本设计中主要为办公室等房间,采用风机盘管加新风系统。房间采用吊顶设计。水系统采用闭式双管系统。水系统采用水平同程,垂直异程。上海是夏热冬冷地区,夏季有制冷需求,冬季有供热需求,且无城市热网供应。建筑周围缺少足够的水源和空地,所以无法使用土壤源热泵,而且地下一层的制冷机房面积较小,无法同时安放冷水机组和锅炉,故采用风冷热泵系统。冷冻水及热水均由风冷热泵机组提供,机组设置在屋顶。
关键词:防排烟  风机盘管  新风系统  水系统  风冷热泵

Abstract
This project is designed for the air conditioning of Shanghai DingTian Office Building. 1 underground, 12 floors above ground, with a total construction area of 16,200 square meters. The underground 1 floor needs to be designed to prevent smoke exhaust, and the 12 floors above the ground are designed for air conditioning. This design is mainly for offices and other rooms, using fan coils and fresh air system. The room has a suspended ceiling design. The water system uses a closed double pipe system. The water system adopts the same horizontal distance and vertical distance. Shanghai is a hot summer and cold winter area, with cooling demand in summer, heating demand in winter, and no urban heating network supply. There is not enough water and open space around the building, so the soil source heat pump cannot be used, and the cooling room of the underground floor is small, and it is impossible to place the chiller and the boiler at the same time. Therefore, the air-cooled heat pump system is adopted. Both chilled water and hot water are supplied by the air-cooled heat pump unit, which is placed on the roof.

[资料来源:http://www.doc163.com]


Key Words: Smoke prevention ;Fan coil fresh ;air system ;water system ;air-cooled heat pump

1.1工程概况
本工程位于上海市,该办公楼集会议、办公、休闲为一体,总建筑面积约16200平方米,建筑高度46.2米,地下一层,地上十二层。层高3.85m。
1.2气象参数
室外设计参数按上海市选取,据参考文献《实用供热空调设计手册》,查得上海室外设计参数。列于表1-1中。
表1-1上海室外设计参数
大气压力    冬季室外大气压力(hPa)    1026.5
    夏季室外大气压力(hPa)    1005.7
室外计算温、湿度    夏季空气调节室外计算干球温度(℃)    34.6
    夏季空气调节室外计算湿球温度(℃)    28.2
    夏季空气调节室外计算日平均温度(℃)    31.3
    夏季通风室外计算温度(℃)    30.8
    夏季通风室外计算相对湿度(%)    69
    供暖室外计算温度(℃)    1.2 [来源:http://Doc163.com]
    冬季通风室外计算温度(℃)    3.5
    冬季空气调节室外计算温度(℃)    -1.2
    冬季空气调节室外计算相对湿度(%)    74
风速    夏季室外平均风速(m/s)    3.4
    冬季室外平均风速(m/s)    3.3

1.3围护结构参数
1.3.1墙体
外墙选用参考文献[1] 第3号墙体,传热系数0.56W/(m2•K),衰减为0.34,延时为9.1h,其结构如下:
1.水泥砂浆20mm
2.挤塑聚苯保温板20mm
3.加气混凝土砌块200mm
4.水泥砂浆20mm



[资料来源:https://www.doc163.com]

上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)
上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)
上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)
上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)
上海地下1层,地上12层,16200平米办公楼暖通工程设计(含CAD图)

[资料来源:http://doc163.com]
目录
中文摘要    II
Abstract    III
目录    IV
第一章 设计概况    1
1.1工程概况    1
1.2气象参数    1
1.3围护结构参数    2
1.3.1墙体    2
1.3.2门窗    2
1.3.4屋面    2
第二章 负荷计算    4
2.1 通过围护结构传入的非稳态传热形成的逐时冷负荷    4
2.2 透过玻璃窗进入的太阳辐射得热形成的逐时冷负荷    4
2.3人体、照明和设备等散热形式的逐时冷负荷    5
2.4 人体散湿形成的潜热冷负荷    5
2.5内墙、楼板等围护结构形成的冷负荷    6
2.6计算实例    6
2.6.1外墙逐时冷负荷计算:    6
2.6.2外窗冷负荷    6
2.6.3人体冷负荷    6
2.6.4照明冷负荷    7
2.7热、湿负荷计算    9 [资料来源:http://doc163.com]
2.7.1热负荷    9
2.7.2湿负荷    9
2.7.3计算实例    9
第三章 送风量确定及空调系统划分    10
3.1新风量计算    10
3.1.1房间新风量确定    10
3.2风机盘管加新风系统    10
3.2.1确定新风处理状态    10
3.2.2确定总风量与风机盘管风量    11
3.3.3计算实例    11
第四章 设备选择    13
4.1风机盘管的选择    13
4.2新风机组的选择    16
第五章 气流组织的设计计算    20
5.1气流组织基本要求    20
5.1.1空调区的送风方式及送风口选型    20
5.2散流器送风    20
5.2.1计算实例    20
第六章 通风设计    22
6.1 计算原则    22
6.2水力计算    22
6.2.1送风水力计算    22
6.2.2地下室排风系统水力计算    23

[资料来源:http://Doc163.com]

9.3选型    24
第七章 风管水力计算    25
7.1风管的选择    25
7.2风管水力计算    25
7.2.1水力计算步骤    25
7.2.2计算实例    25
第八章、水系统设计计算    32
8.1水力计算    32
8.1.1计算实例    32
8.1.2冷凝水管管径选择    49
第九章 制冷机房的设计计算    50
9.1.冷热源的选择    50
9.1.1空气源热泵的工作原理    50
9.1.2空气源热泵的优点:    50
9.1.3机组的选择    50
9.1.4机组的布置    51
9.2分水器和集水器的选择    51
8.2.1确定原则    51
8.2.2集水器和分水器的管径确定    51
9.3膨胀水箱容积的确定    52
9.3.1膨胀水箱容积的确定    52
9.3.2膨胀水箱设计注意事项    52 [来源:http://www.doc163.com]
9.4冷冻水泵的选择    53
9.4.1水泵型号的选择    53
8.4.2冷冻水泵耗电输冷(热)比:    53
9.4.3水泵配管布置时的注意事项    54
9.5补水泵的选择    55
9.5.1补水泵选择的要求    55
9.5.2补水量    55
9.5.3扬程    55
9.5.4选型    55
9.6软水箱的选择    55
9.6.1流量    55
9.6.2容量    55
9.6.3选型    55
第十章  管道保温与防腐    56
10.1  保温    56
10.1.1保温的目的    56
10.1.2保温厚度的要求    56
10.1.3保温材料的确定    56
10.1.4水管保温    56
10.1.5风管保温    56
10.2防腐设计    57
第十一章 空调系统的消声与隔振    58
11.1  噪声控制    58

[版权所有:http://DOC163.com]


11.1.1噪声控制措施    58
11.2  振动控制    58
11.2.1振动控制措施    58
参考文献    59 [资料来源:http://Doc163.com]
