南京五层6000平米办公大厦空调设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

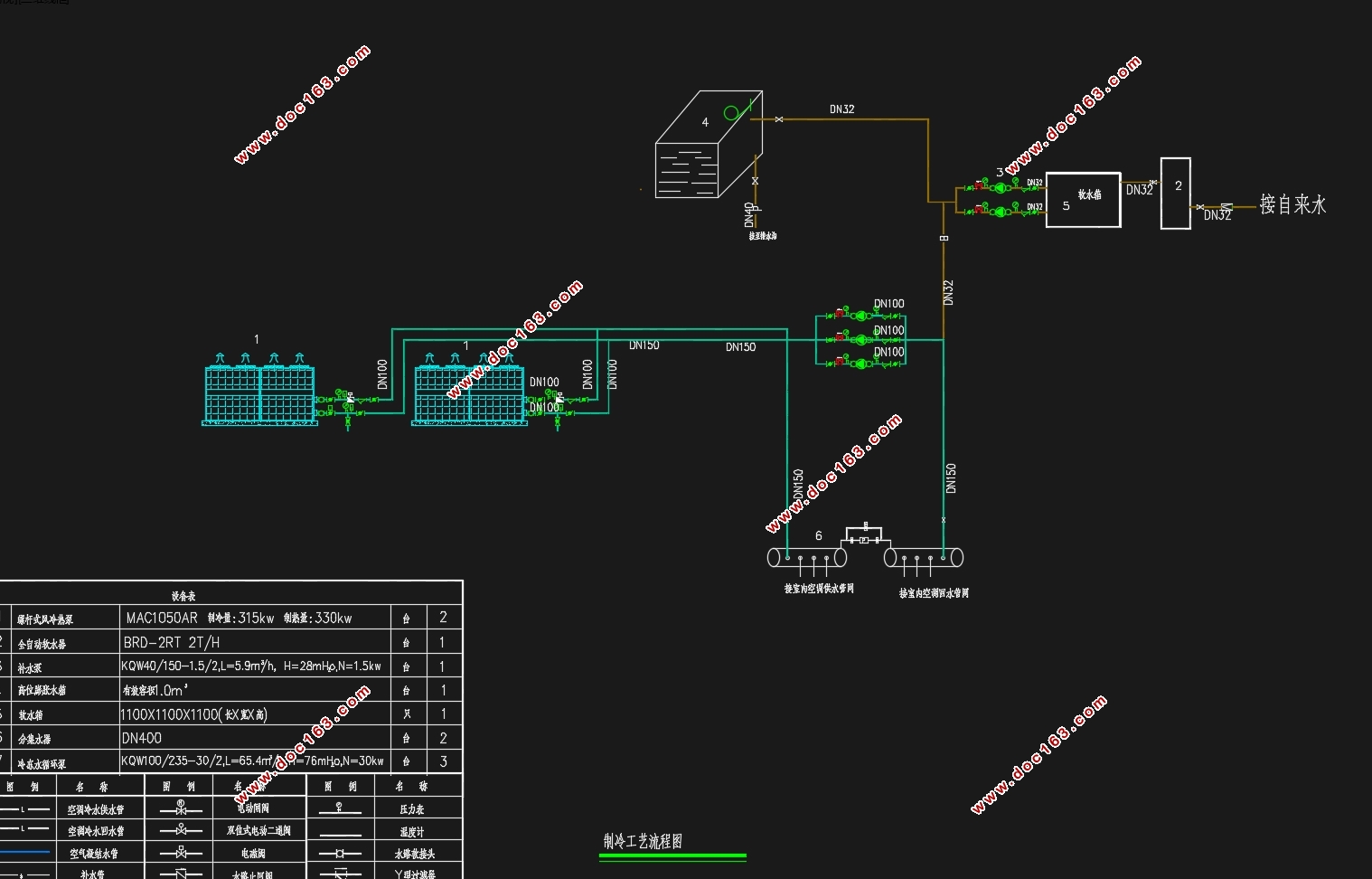

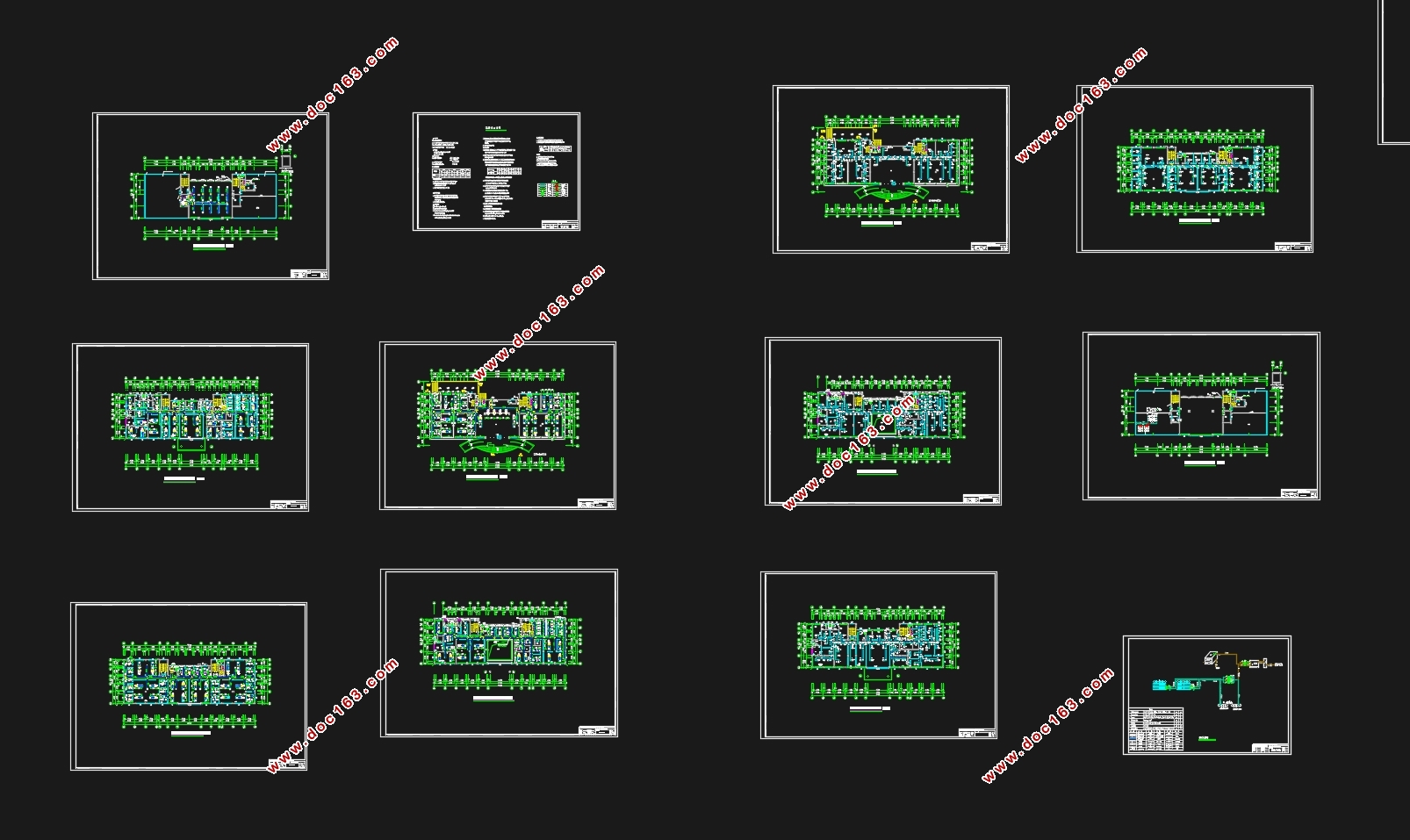

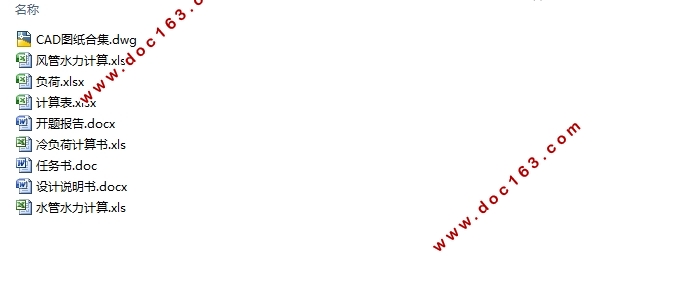

南京五层6000平米办公大厦空调设计(含CAD图)(任务书,开题报告,设计说明书21000字,计算表,CAD图12张)
摘 要
本工程位于南京市,总建筑面积约6000平方米,五层楼建筑,主要用作办公用途。
本文首先对办公楼进行分析并查阅相关文献资料,通过分析论证得风机盘管布置灵活,可以单独的调节室温,此外不需回风管道,节省建筑空间,因此该建筑的办公室采用风机盘管加新风系统。地下一层需做通风设计,采用机械排风。
最后对整个设计进行了总结,并对有待于进一步研究的问题进行了概述,对今后的设计工作提出了一些建议。强调空调设计应尽量满足业主的要求及节能规范。本设计依据参考并执行国家相关标准及规范。
关键词:空调,冷负荷,风机盘管

Abstract
The project is located in nanjing, with a total construction area of about 6000 square meters and a five-storey building, which is mainly used for office use.
Firstly, this paper analyses the office building and consults relevant literature. Through analysis and demonstration, it is concluded that the fan-coil unit is flexible and can adjust the room temperature independently. In addition, there is no need for air return pipeline to save building space. Therefore, the office of this building adopts fan-coil unit plus fresh air system. The underground floor needs ventilation design and mechanical ventilation.

[资料来源:www.doc163.com]


Finally, the whole design is summarized, and the problems to be further studied are summarized, and some suggestions for future design work are put forward. It is emphasized that the air conditioning design should meet the requirements of the owners and the energy saving standards as far as possible. The design is based on reference and implementation of relevant national standards and norms.
Key words: air conditioning— cooling load—fan coil unit

1.1工程概况
本工程为南京康宁大厦空调设计,该大厦位于南京市,总建筑面积约为6000平方米。地上一层至四层为大堂、办公室、会议室、接待室等,五层为多功能厅。总高度为23.19m,其中首层高5m。

1.2气象参数
室外设计参数按南京市选取,据设计依据[1],查得南京室外设计参数。列于表1-1中。
表1-1南京室外设计参数

大气压力    冬季室外大气压力(hPa)    1025.5
    夏季室外大气压力(hPa)    1004.3
室外计算温、湿度    夏季空气调节室外计算干球温度(℃)    34.8 [资料来源:http://Doc163.com]
    夏季空气调节室外计算湿球温度(℃)    28.1
    夏季空气调节室外计算日平均温度(℃)    31.2
    夏季通风室外计算温度(℃)    31.2
    夏季通风室外计算相对湿度(%)    69
    冬季通风室外计算温度(℃)    2.4
    冬季空气调节室外计算温度(℃)    -4.1
    冬季空气调节室外计算相对湿度(%)    76
    夏季室外平均风速(m/s)    2.6
风速    冬季室外平均风速(m/s)    2.4


[资料来源:Doc163.com]

南京五层6000平米办公大厦空调设计(含CAD图)
南京五层6000平米办公大厦空调设计(含CAD图)
南京五层6000平米办公大厦空调设计(含CAD图)
南京五层6000平米办公大厦空调设计(含CAD图)
南京五层6000平米办公大厦空调设计(含CAD图) [资料来源:http://www.doc163.com]
南京五层6000平米办公大厦空调设计(含CAD图)


目录
摘 要    I
Abstract    II
第一章 设计概况    1
1.1工程概况    1
1.2气象参数    1
1.3围护结构参数    2
1.3.1墙体    2
1.3.2门窗    2
1.3.3楼板    2
1.3.4屋面    2
1.4室内设计参数    2
1.5不同房间人均面积指标及照明负荷    3
第二章 负荷计算    4
2.1空调房间冷负荷计算说明    4
2.2湿负荷计算    7
第三章 空调系统方案的确定    12
3.1.空调系统方案的确定    12
3.1.1常用空调方式及方案比较    12

[资料来源:http://www.doc163.com]

3.1.2系统选择    13
3.1.3新风系统    13
3.2. 夏季空气处理过程    14
第四章 空调设备的选择    16
4.1.风机盘管的选择    16
4.2风机盘管的布置    20
4.3.新风机组的选择计算    20
第五章 气流组织计算    22
5.1气流组织的形式    22
5.2气流组织的计算    22
第六章风系统设计    30
6.1风道布置原则    30
6.2  风管阀门的选择    30
第七章 水力计算    37
7.1  空调水系统    37
7.1.1空调水系统的选型比较    37
7.1.2 空调水系统的布置    38
7.1.3风机盘管水系统新风水系统水力计算    39
第八章  冷热源设计    52
8.1冷热源机组选择    52
8.2冷冻水泵的选择    54
8.3水系统的补水定压    54

[资料来源:http://Doc163.com]


8.4软化水装置    56
8.5膨胀水箱的选择    56
结 论    58
设计依据    59

[资料来源:www.doc163.com]
