100KW直接蒸发式空调制冷机组设计(含CAD图)

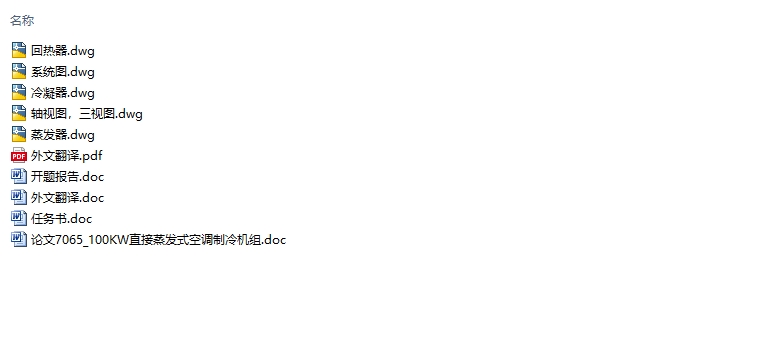

100KW直接蒸发式空调制冷机组设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书17000字,CAD图5张)
摘要
本设计是100KW压缩式制冷水冷冷水机组设计，主要完成了以下任务：
首先确定压缩式制冷水冷冷水机组制冷循环的工作流程及制冷的热力循环，完成制冷剂的热力计算。通过对制冷剂技术、经济、COP要求，热力学要求，物理化学要求对比，选定制冷剂，进行方案论证。
其次是制冷系统的设计。第一、根据制冷量和性能要求选择压缩机。第二、进行传热计算，完成换热器的设计（冷凝器、蒸发器、回热器）并进行校核。第三、节流阀的计算及选型。
再其次是水力计算，包括冷冻水和冷凝水的配管计算和换热器阻力计算。
在换热器设计计算及校核设计计算中，多处采用试算法，插值法，同时查阅各类数据图表以及计算公式以求达到最佳结果。
最后是机组辅助设备及主要设备表格一览。机组辅助设备主要是对主要配件的选型进行计算（热力膨胀阀，电磁阀，安全阀，夜视镜等）。
关键词：压缩式制冷，螺杆式压缩机，换热器设计，阻力计算

Abstract
    This design is compressional refrigeration of 100KW cooled by water ,mainly has carried on the following work: [来源：http://Doc163.com]
    First confirms refrigeration cycle’s workflow and thermodynamic cycle of refrigeration and finishes heating calculation of cryogen. According to compare to cryogen’s requirement of technic，economy,COP,thermodynamics,physics and chemistry,choose the cryogen that is the best one and do the approachment of project.
    Second step is the design of refrigerational system. Firstly,choose compressor by refrigerating capacity and capability. Secondly ,finish calculation of the heating transfer and heat-exchanging unit’s design(including condensator, evaporator,regenerator). Thirdly ,choose the throttle.
    The last one is hydraulic calculation , including piping calculation and drag calculation of heat-exchange facility.
    In the heat exchanger design calculations and checking design calculations, multiple use test algorithms, interpolation, and access various types of data charts and formulas in order to achieve the best results.various data charts and formulas to achieve the best results.

[版权所有：http://DOC163.com]

    Finally, the unit auxiliary equipment and major equipment list form. Unit auxiliary equipment mainly for the selection of the main components is calculated (thermostatic expansion valves, solenoid valves, safety valves, night vision goggles, etc.).
Keywords: compressional refrigeration , screw compressor,heat exchanger design , drag calculation .

以下面已知条件为设计基础，完成100KW空调用直接蒸发式空调制冷机组的设计。
条件:   1、制冷机组制冷量100KW
           2、名义风量 9000m3/h
           3、机外静压 1000Pa
           4、半封闭压缩机
           5、冷凝器进水温度32℃
       7、入口空气温度35℃，相对湿度55%

  [资料来源：www.doc163.com]

[资料来源：Doc163.com]
目录
摘要. .1
第一章  绪论    1
1.1设计任务：    1
    1.2制冷压缩机与空调的技术现状和发展方向 1
1.3制冷方法的选择    2
1.4设计方案的初步拟定    2
第二章 制冷剂的选择    4
2.1确定工况    4
2.2热力循环    5
2.3制冷剂热力计算比较    7
2.4制冷剂的选择    11
第三章 压缩机的选择    15
3.1 单级蒸汽压缩制冷循环压比的限制    15
3.2 压缩机的分类及应用    15
3.3 选择型号    16
3.4 压缩机校核    19
第四章   冷凝器的设计    20
4.1 冷凝器型式    20
4.2 冷凝器的设计    22
第五章   蒸发器    28
5.1 蒸发器的型式    28
（1）蒸发器的设计    29

（2）确定蒸发器的结构参数    29
（3）计算几何参数  每米管长翅片表面积    30
（4）计算空气侧表面积换热系数    30
（5）确定空气在蒸发器中的状态变化过程    31
（6）循环空气量的计算    32
（7）空气侧当面表面传热系数    33
    （8）内管R134a蒸发时表面传热系数计算....................................................................... 33
    （9） 传热温差的计算............................................................................................................35
    （10） 传热系数的计算..........................................................................................................35
    （11）核算假定qi的值.........................................................................................................36
（12）蒸发器结构尺寸的确定    36
第六章   回热器    38
第七章  水力计算    40
7.1冷凝器阻力计算    40
7.2 蒸发器阻力计算    40
7.3链接管管径计算    42
7.4 水泵的选型计算    43
第八章 膨胀机构—热力膨胀阀    45
8.1膨胀机构的作用与分类    45
8.2热力膨胀阀的种类    45
8.3热力膨胀阀在制冷系统中的主要作用    47
8.4 热力膨胀阀的选配    48
第九章 其他辅助设备及机组定型    51
9.1截止阀    51
9.2止回阀    53
9.3干燥过滤器    54
9.4 油分离器    57
9.5安全阀    58
9.6 风机的选择    59
9.7放气阀    61
9.8 液视镜的选择    61

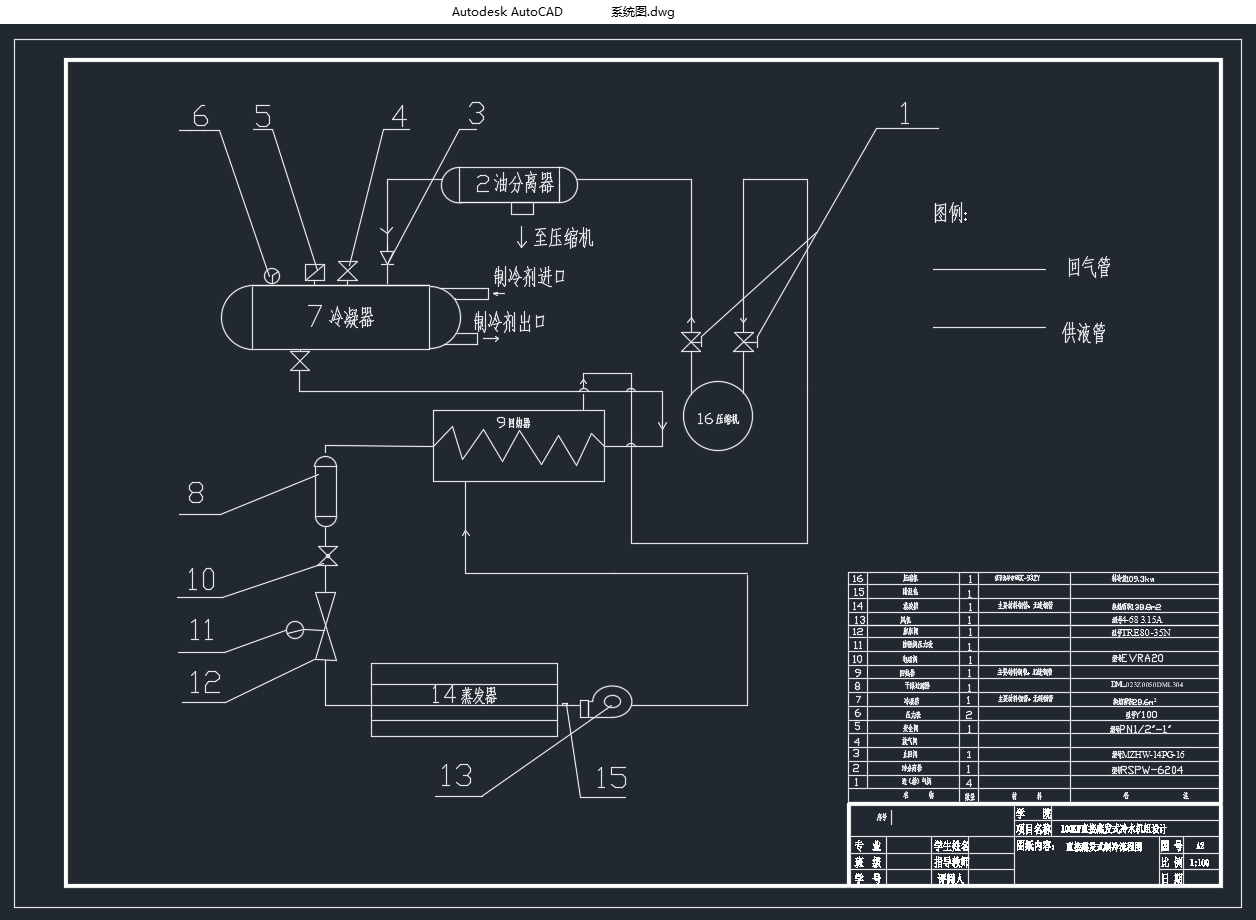

9.9 实际循环流程    63
9.10冷水机组定型    63
 致谢................................................................................................................................................65

[资料来源：http://doc163.com]

 参考文献........................................................................................................................................66

[资料来源：Doc163.com]
