江铃E200纯电动轿车动力总成设计(含CAD零件图装配图,CATIA三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

江铃E200纯电动轿车动力总成设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书12000字,CAD图纸6张,CATIA三维图)
摘  要
本文是基于江铃E200轿车为原型,运用汽车动力学知识,在满足提出的动力性指标下,对汽车的动力总成参数进行初步设计,再利用AVL CRUSIE软件对整车建立模型进行仿真,得出在计算条件下初步设计动力参数下的动力性曲线,和最佳的减速比,以及整车经济型曲线。再根据得到的参数,对江铃E200轿车动力总成系统进行部件选型和设计,最后完成整个动力总成的三维建模。
研究结果表明:汽车传动系参数对整车的动力性有很大的影响,对经济性也有一定的影响。
本文的特色:在初步计算动力总成参数下,运用CRUSIE对参数进行了优化。
关键词:汽车动力学;参数匹配;CRUSIE;优化设计

Abstract
This article is based on the Jiangling E200 sedan as a prototype, using the knowledge of automotive dynamics, under the dynamic performance requirements, the preliminary design of the vehicle's powertrain parameters, and then use AVL CRUSIE software to model the entire vehicle simulation, The power curve under the initial design dynamic parameters under the calculation conditions, and the best reduction ratio, as well as the entire vehicle economy curve. Based on the obtained parameters, the component selection and design of the Jiangling E200 sedan powertrain system were completed, and the three-dimensional modeling of the entire powertrain was finally completed. [来源:http://www.doc163.com]
The research results show that the parameters of the vehicle drivetrain have a great influence on the dynamic performance of the vehicle and have a certain impact on the economy.
The characteristics of this article: In the preliminary calculation of powertrain parameters, the parameters were optimized using CRUSIE.
Key Words: automotive dynamics; parameter matching; CRUSIE; Optimized design.

本文以江铃E200整车参数为基础,以指定的动力性指标为条件进行研究。

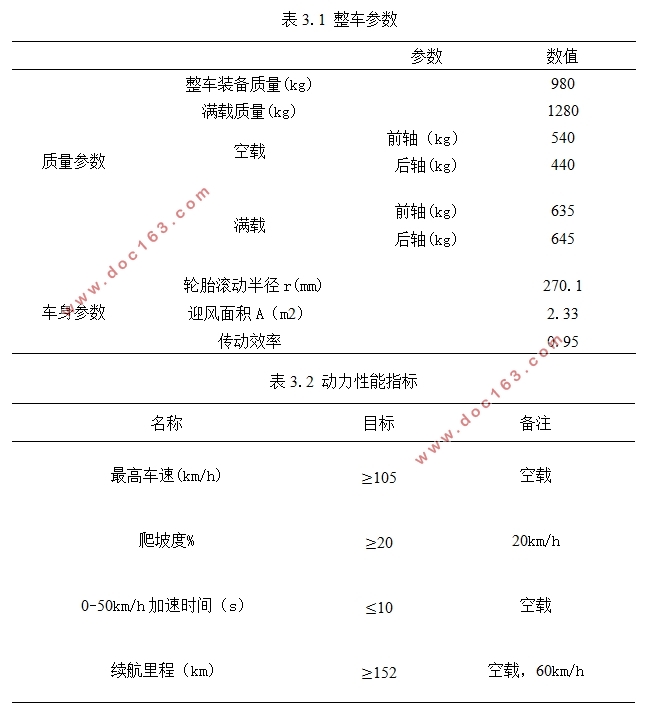

表3.1 整车参数
         参数    数值
质量参数    整车装备质量(kg)        980
    满载质量(kg)        1280
    空载    前轴(kg)    540
        后轴(kg)    440

    满载    前轴(kg)    635

[来源:http://www.doc163.com]

        后轴(kg)    645

车身参数    轮胎滚动半径r(mm)    270.1
    迎风面积A(m2)        2.33
    传动效率         0.95

[资料来源:http://www.doc163.com]
