摘要
本设计是60KW压缩式制冷水冷冷水机组设计，主要完成了以下任务：
首先确定压缩式制冷水冷冷水机组制冷循环的工作流程及制冷的热力循环，完成制冷剂的热力计算。通过对制冷剂技术、经济、COP要求，热力学要求，物理化学要求对比，选定制冷剂，进行方案论证。
其次是制冷系统的设计。第一、根据制冷量和性能要求选择压缩机。第二、进行传热计算，完成换热器的设计（冷凝器、蒸发器、回热器）并进行校核。第三、节流阀的计算及选型。第四、各种辅助设备的选型。
最后是水力计算，包括冷冻水和冷凝水的配管计算和换热器阻力计算。
在设计计算中，多处采用试算法，插值法，同时查阅各类数据图表以及计算公式以求达到最佳结果。
关键词：压缩式制冷，活塞式压缩机，换热器设计，阻力计算，设备选型。
Abstract
This design is compressional refrigeration of 60KW cooled by water ,mainly has carried on the following work:
First confirms refrigeration cycle’s workflow and thermodynamic cycle of refrigeration and finishes heating calculation of cryogen. According to compare to cryogen’s requirement of technic，economy,COP,thermodynamics,physics and chemistry,choose the cryogen that is the best one and do the approachment of project.
Second step is the design of refrigerational system. Firstly,choose compressor by refrigerating capacity and capability. Secondly ,finish calculation of the heating transfer and heat-exchanging unit’s design(including condensator, evaporator,regenerator). Thirdly ,choose the throttle.
The last one is hydraulic calculation , including piping calculation and drag calculation of heat-exchange facility.
Calculation in the design, multiple use of test algorithm, interpolation, and access to
various data charts and formulas to achieve the best results.
Keywords: compressional refrigeration , screw compressor,heat exchanger design , drag calculation .
设计任务
以下面已知条件为设计基础，完成60KW直接蒸发式空调制冷机组的设计。
设计参数
1、制冷机组制冷量60KW
2、名义风量 5400m3/h
3、机外静压 1000Pa
[版权所有：http://DOC163.com]
2、制冷剂R134a
3、半封闭压缩机
4、冷凝器进水温度32℃
5、入口空气温度35℃，相对湿度55%
[资料来源：https://www.doc163.com]
目录
第一章 制冷系统的拟定 1
1.1 设计任务 1
1.2 制冷压缩机与空调的技术现状和发展方向 1
1.3 制冷方法的选择 2
1.4 设计方案的初步拟定 2
第二章 制冷循环的热力计算 3
2.1 确定工况 3
2.1.1 制冷系统蒸发温度的确定 3
2.1.2制冷系统冷凝温度的确定 4
2.1.3 制冷系统吸气温度确定 4
2.1.4 制冷系统排气温度确定 4
2.2 热力循环 4
2.3 制冷剂热力计算比较 6
2.4 各制冷剂的特点比较 10
第三章 压缩机的选择 12
3.1 单级蒸汽压缩制冷循环压比的限制 12 [资料来源：http://www.doc163.com]
3.2 压缩机的分类及应用 12
3.3 选择型号 14
3.4 压缩机校核 15
第四章 冷凝器的设计 16
4.1 冷凝器型式 16
4.2 冷凝器的设计 18
第五章 蒸发器 25
5.1 蒸发器的型式 25
5.2 蒸发器的设计 26
第六章 回热器的设计 35
6.1 回热器作用及选型 35
6.2 回热器的设计 35
第七章 水力计算 37
7.1 冷凝器阻力计算 37
7.2 蒸发器阻力计算 37
7.3 链接管管径计算 39
7.4 水泵的选型计算 40
第八章 膨胀机构—热力膨胀阀 42
8.1 膨胀机构的作用与分类 42
8.2 热力膨胀阀的种类 42
8.3热力膨胀阀在制冷系统中的主要作用 45
8.4 热力膨胀阀的选配 45 [资料来源：https://www.doc163.com]
8.5 热力膨胀阀的安装要求 48
第九章 其他辅助设备及机组定型 49
9.1截止阀 49
9.2止回阀 50
9.3干燥过滤器 51
9.4 油分离器 53
9.5安全阀 54
9.7 风机 58
9.7.1 风机的种类及特性 58
9.7.2 风机的选择 58
9.8放气阀 60
9.9 液视镜的选择 60
9.10 制冷量充注量的估算 62
9.11实际循环流程 64
9.12冷水机组定型 64
鸣谢 65
参考文献 66

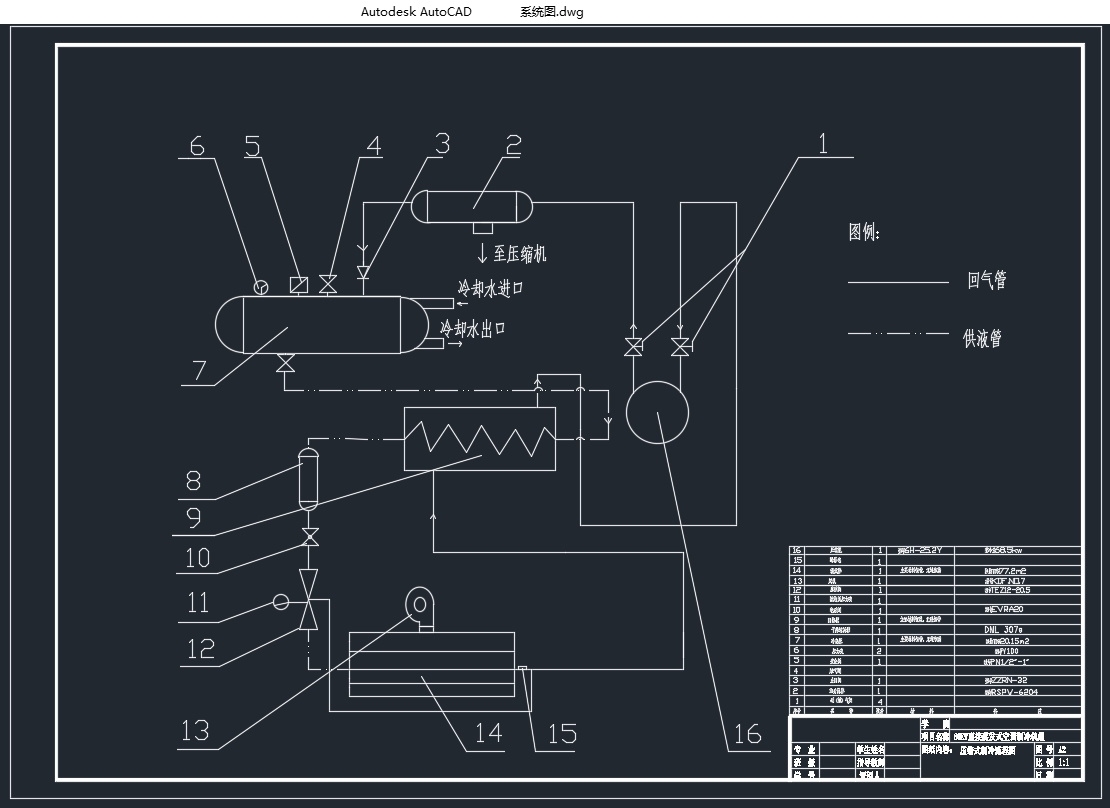

附录图一 制冷实际循环示意图 67

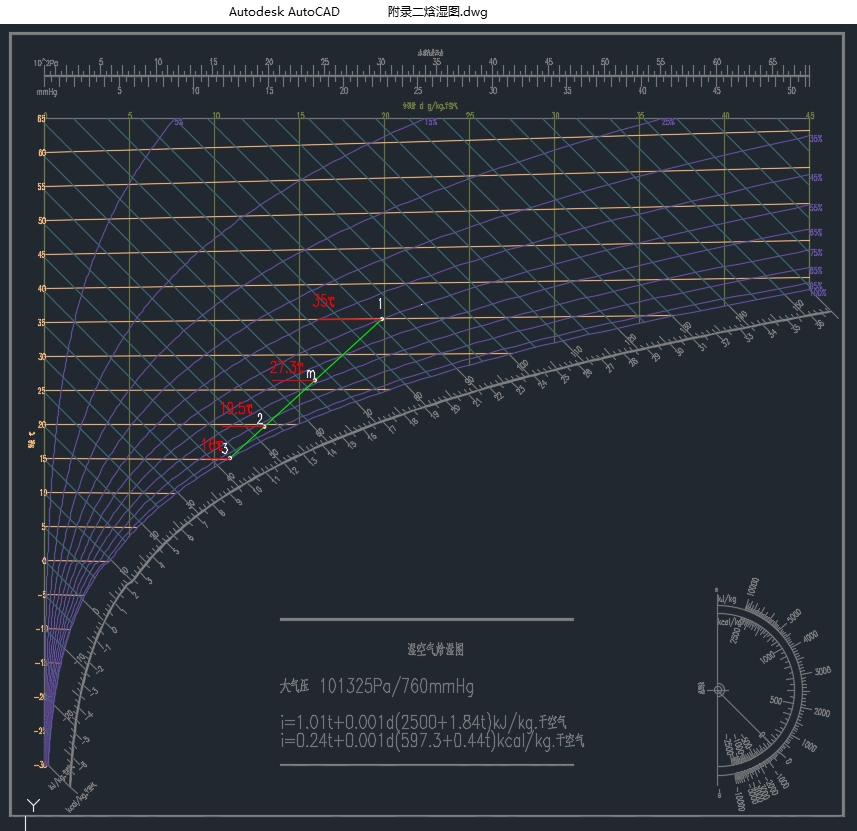

附录图二 空气变化过程焓湿图 68
[资料来源：http://doc163.com]
