苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

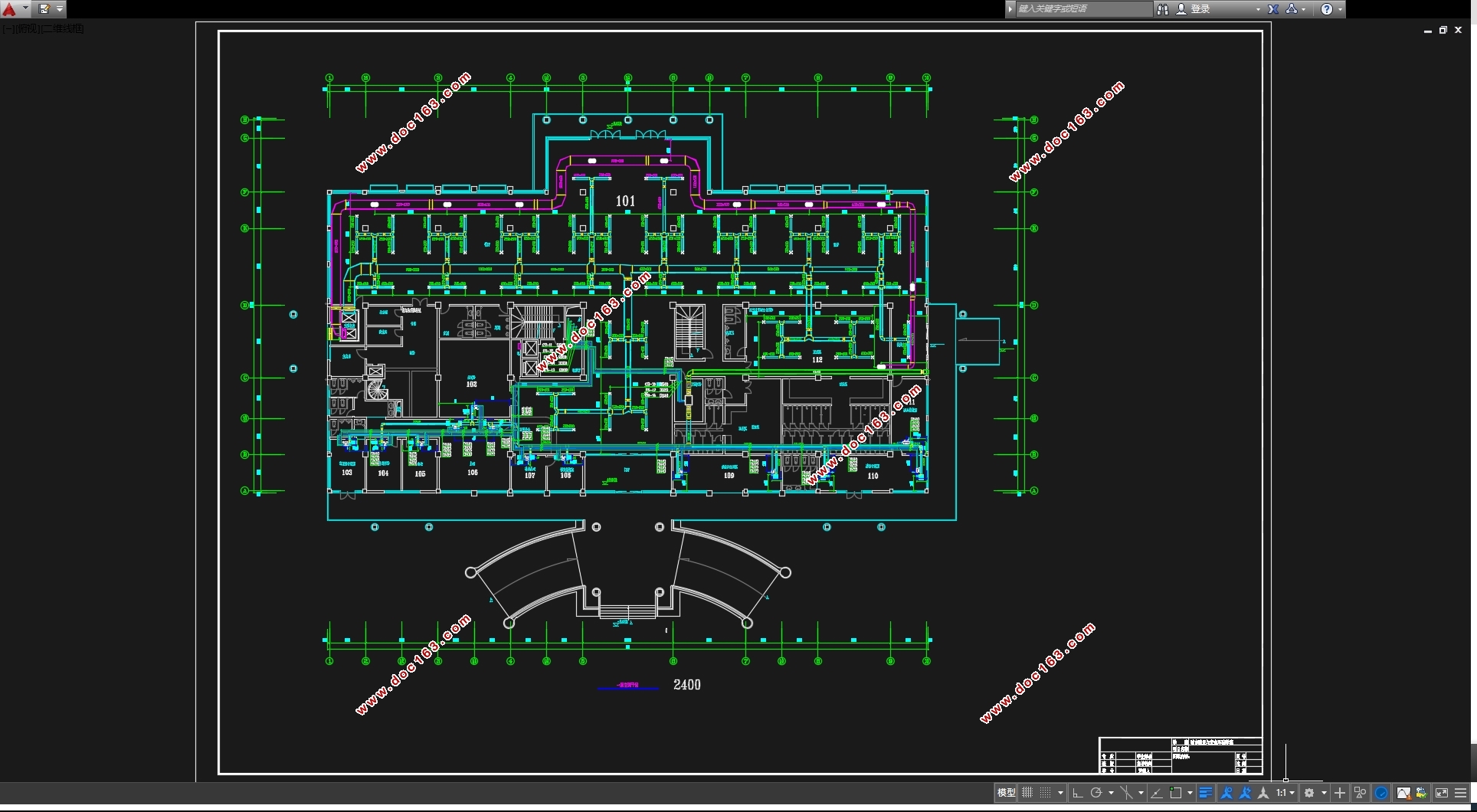

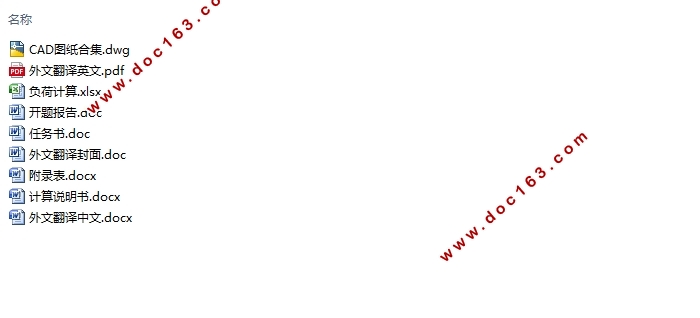

苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书17000字,CAD图20张)
摘要
本工程位于苏州市,建筑面积16900m^2,地上共九层。建筑总高度为36.5m,地下一层为餐厅和设备用房;地上1-9层功能主要是餐厅,贵宾室、厨房,办公室和标准套房等。采用谐波反应法计算建筑负荷,最大值出现在下午四点,为579.133Kw。

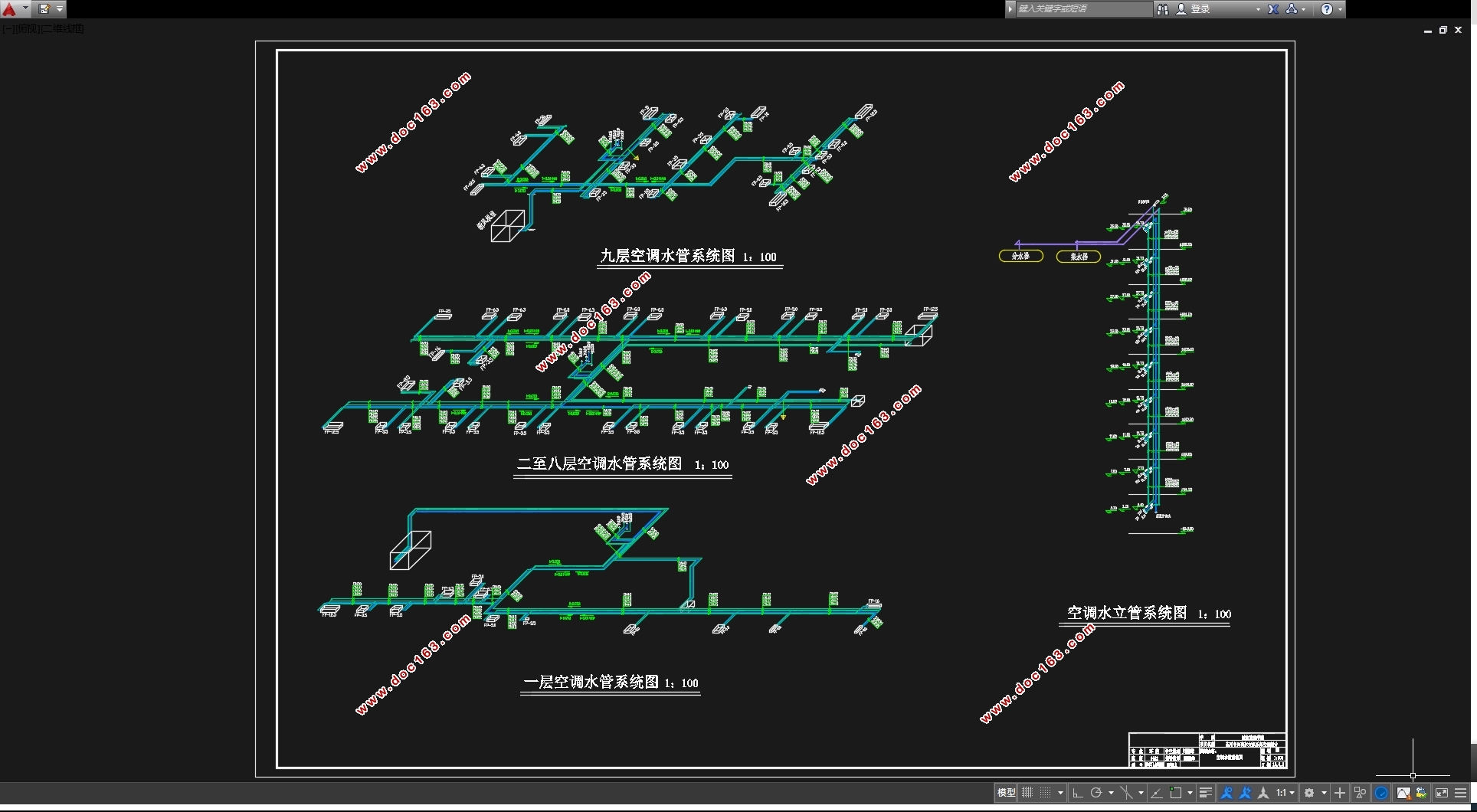

本设计将为该建筑提供一套舒适性空调系统,一层大餐厅和更衣室采用全空气系统,其余房间采用风机盘管加新风的半集中式系统。新风采用分区集中处理,二至八层每层各设两个吊顶新风机组,一层和九层各设一个新风机房。水系统采用双管闭式同程式系统,冷热源采用空气源热泵机组,设置在顶层。夏天可以提供冷水,冬天可以提供热水。冷冻水泵选择三台,两用一备,水泵并联运行。膨胀水箱选择开式,设置在顶层。
关键词:全空气系统风机盘管加新风系统空气源热泵机组

Abstract
The project is located in SuZhou, the building area is16900m2, the building has 9 stories in total. Building height is 36.5m. The building has restaurant, VIP room, kitchen, offices and standard suites. The harmonic reaction method was used to calculate the construction load. The maximum value appeared at 4:00 PM, which was 579.133 Kw.

[来源:http://Doc163.com]

This design will provide the building with a suit of comfortable air condition system. Restaurant and changing room are all air system, other rooms and guest rooms use fan coil with fresh air and half-concentrate system. The fresh air is treated by fresh air conditioner at each story, the second to eighth floors set two air conditioning room. The first floor and ninth set one air conditioning room. The water system adopts opened reversed direct return system. Heating and cooling fountain adopts the Air source heat pump which is set at air conditioning room on the top floor . It can provide cooled water in summer and heat water in winter. The cooling water pump choose three sets, two operate and one standby, the pumps adopt parallel connection. The expansion tank is an open expansion tank in the top floor.
Key Words: all air condition system; fan coil and fresh air system ;the Air source heat pump

.1建筑概况
苏州某高尔夫俱乐部工程位于苏州郊区,地下一层,建筑面积1700m^2,地上9层,建筑面积15200m^2,建筑总高36m。地下一层为餐厅和设备用房;地上1-9层功能主要是餐厅,贵宾室、厨房,办公室和标准套房等。

[资料来源:Doc163.com]


1.2设计参数
1.2.1 室外设计参数
查《民用建筑供暖通风与空气调节设计规范》GB50736-2012 “室外空气计算参数”得:
夏季通风室外计算温度:31.3℃
夏季空气调节室外计算干球温度:34.4℃
夏季空气调节室外计算湿球温度:28.3℃
夏季空气调节室外计算日平均温度:31.3℃
1.2.2 室内设计参数
查《民用建筑供暖通风与空气调节设计规范》GB50736-2012表3.0.2得:室内温度26℃,相对湿度55%
1.3建筑材料
根据GB50189-2015,3.1.2,建筑热工设计分区表可知,苏州属于夏热冬冷地区。
单栋建筑面积大于300m^2的建筑,或单栋建筑面积小于或等于300m^2但总
建筑面积大于1000m^2的建筑群,应为甲类公共建筑。
甲类公共建筑的屋顶透光部分面积不应大于屋顶总面积的20%
根据《公共建筑节能设计标准》第10页,夏热冬冷地区甲类公共建筑围护结构热工性能限值选型:
苏州:夏热冬冷地区。甲类公共建筑,
建筑体型系数≤0.4,取0.2
窗墙比取0.6,透光材料的可见光透射比不小于0.40
屋顶透光部分面积不大于屋顶总面积的20%
传热系数取值:屋面≤0.50, 外墙≤0.60, 单一立面外窗K≤2.2
[资料来源:http://Doc163.com]



[资料来源:http://doc163.com]

苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
[版权所有:http://DOC163.com]

苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)
苏州某高尔夫俱乐部空气调节(空调系统)设计(含CAD图)


目录
摘要    I
Abstract    II
目录    III
第一章工程概况    1
1.1建筑概况    1
1.2设计参数    1
1.2.1 室外设计参数    1
1.2.2 室内设计参数    1
1.3建筑材料    1
1.3.1外墙选择    2
1.3.2屋顶选择    2
1.3.3内墙选择    2
1.3.4外窗选择    2 [资料来源:https://www.doc163.com]
1.3.5其它相关参数    2
第二章空调负荷计算    4
2.1负荷计算依据    4
2.1.1 空调房间负荷的形成    4
2.1.2空调负荷计算方法    4
2.2 球具储藏室负荷计算    6
2.3 建筑负荷汇总    10
2.4建筑热负荷确定    16
第三章空调方案确定    17
3.1空调系统方案确定    17
3.2 全空气系统    17
3.2.1全空气系统设计计算    18
3.3 风机盘管加新风系统    20
3.3.1风机盘管加新风系统的空气处理方式    20
3.3.2 风机盘管加新风系统设计计算    20
3.4各房间风盘统计    23
3.5新风机组选择    26
3.6气流组织校核    27
3.6.1全空气系统气流组织校核    27
3.6.2风机盘管加新风系统气流组织校核    28
第四章空调风系统设计    29

[资料来源:http://doc163.com]

4.1风管的选择    29
4.2全空气系统风管水力计算    29
4.3半集中式新风系统风管水力计算    33
第五章空调水系统设计    34
5.1水系统的确定    34
5.2水管的选择    34
5.3水系统水力计算    34
5.4冷凝水系统    36
第六章冷热源设计    38
6.1冷热源方案比较    38
6.1.1冷水机组加热水锅炉    38
6.1.2风冷热泵机组    38
6.1.3 地源热泵机组    38
6.2空气源热泵机组选型    39
6.3冷冻水泵选择    40
6.4 分集水器选择    41
6.5补给水系统    42
6.5.1膨胀水箱的选择    42
6.5.2软化水箱的选择    42
6.5.3 补水泵的选择    43
6.5.4 软水器的选择    43
6.6过滤器的选择    43
[来源:http://Doc163.com]

第七章地下一层通风设计    44
7.1地下一层车库风量计算    44
7.2 通风管道水力计算    44
7.3风机选型    46
第八章管道保温防腐及机房消声隔振    47
8.1管道保温    47
8.2 管道防腐    47
8.3 空调系统消声减振    47
小结    48
设计依据    49
参考文献    50


[资料来源:Doc163.com]
