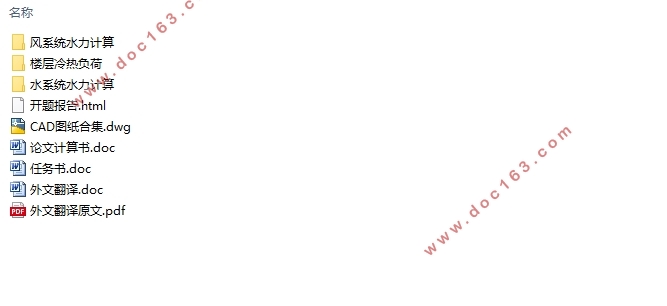

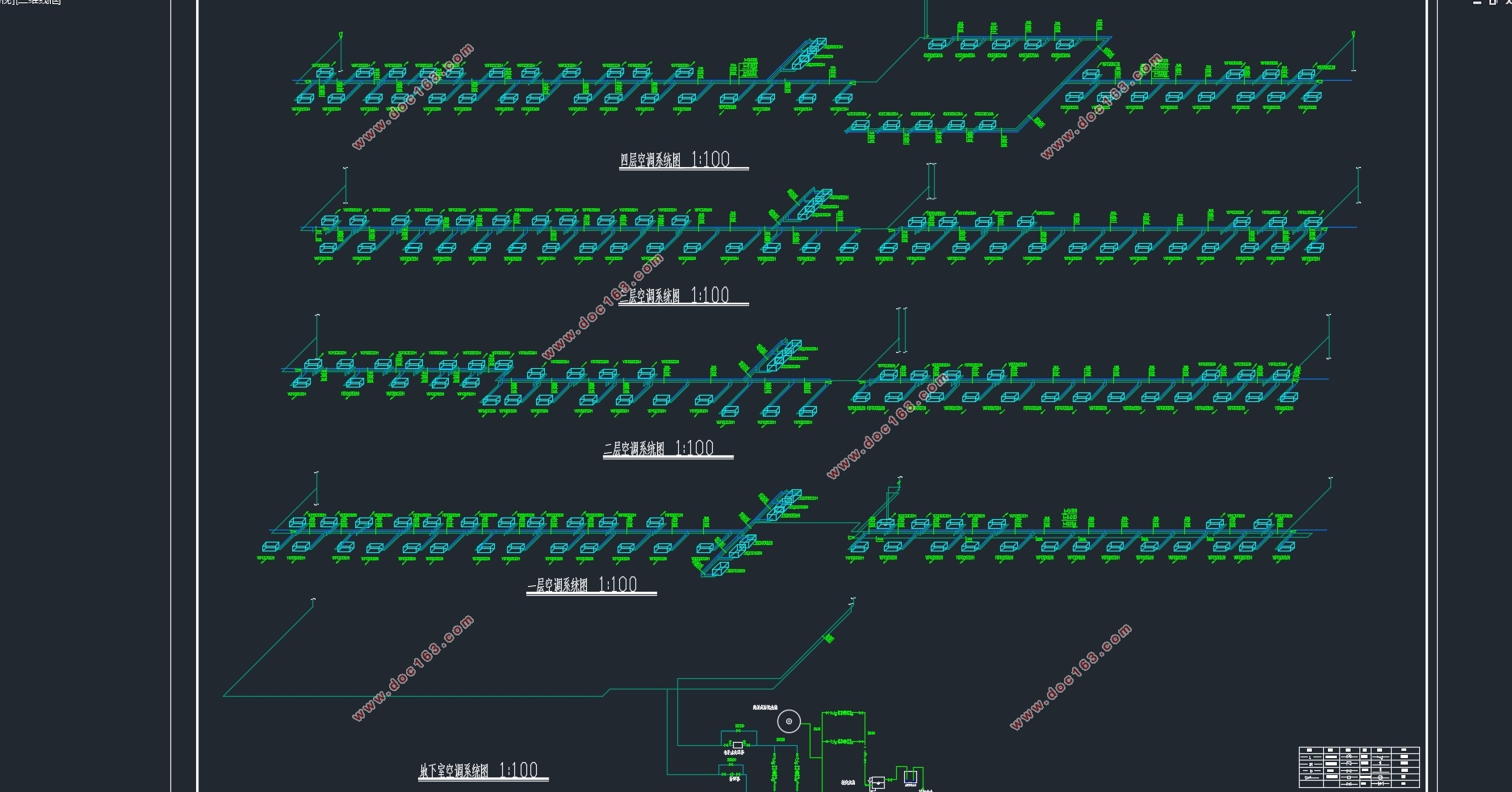

地上4层地下1层6425平米南京某办公楼空调工程设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书45000字,CAD图12张)
摘 要
本设计为南京宇通办公楼中央空调系统,拟为之设计合理的中央空调系统,为室内工作人员提供舒适的工作环境。
根据此楼功能要求,本建筑需要冬季提供热负荷、夏季提供冷负荷。以长远利益为出发点,力求达到技术可靠,经济合理,节能环保、管理方便,功能调整的灵活性及使用安全可靠。在比较各种方案的可行性及水系统形式后,此工程设计采用风机盘管加独立新风系统;水系统采用一次泵、双管制系统:为满足整栋大楼需求,并且为了在运行过程中的节能,本设计冷热源采用风冷热泵模块机组。根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口,最后还要对空调系统的设备和管路采取消声、防振和保温等措施。
关键词:空调工程,风机盘管加独立新风系统, 风冷热泵。

Abstract
The graduation project designs a central air conditioning system for Yu-Tong official building in Nanjing City, so as to create a comfortable work environment for the stuff.
Under the floor, the functional requirements, the building needs to provide heat load in winter and summer with cooling load. To long-term interest as a starting point to achieve technology is a reliable, economical, energy-saving environmental protection, easy management, functional adjustment flexibility and use of safe and reliable. After the feasibility of various options and water systems, design of this fan-coil dedicated outdoor air systems; water system uses a pump, dual-control system: to meet the demand for the entire building, energy saving in the process and in order to run, the design heat source using air-source heat pump module units.  Calculated based on the summer air conditioning load Select units, equipment, fresh air handling units, air outlet at the end, finally, to equipment and piping for air conditioning systems take measures such as noise, vibration, and thermal insulation. [版权所有:http://DOC163.com]
Keywords: air conditioning works, fan-coil dedicated outdoor air systems, air-source heat pump

1.1工程概况
该办公楼位于南京市,建筑面积为6425.06平方米。本工程地上4层,地下1层,地下一层为仓库和设备层。
1.2设计参数
1.2.1南京市室外设计参数
地理位置:北纬32.00˚,  东经118.80˚,
气象参数为:
夏季:
大气压:100250pa     室外日平均温度:31.2℃    室外干球温度:34.8℃   室外湿球温度:28.1℃      室外平均风速:2.4m/s
室外计算相对湿度:65%
冬季:
大气压:102790pa      采暖计算温度:-1.6℃      空调计算温度:-4℃
室外计算相对湿度:79%      室外平均风速:2.7m/s
