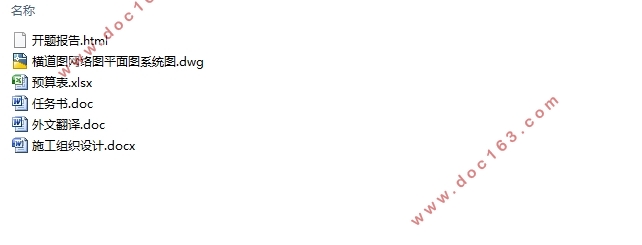

南京城区金融商务中心通风空调工程施工组织设计(含CAD图,预算表)(任务书,开题报告,外文翻译,施工组织设计28000字,CAD图4张合一,预算表)
摘要

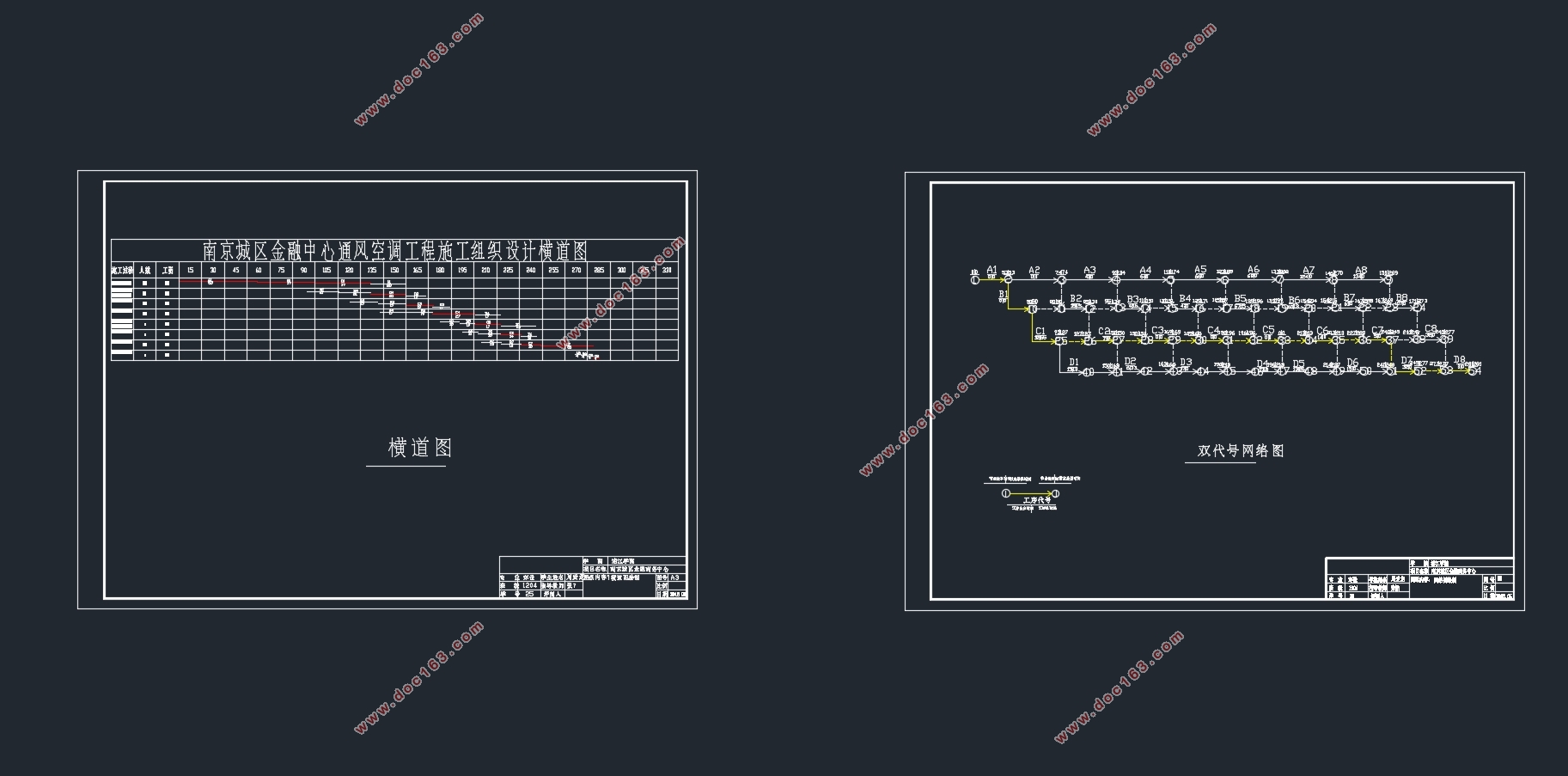

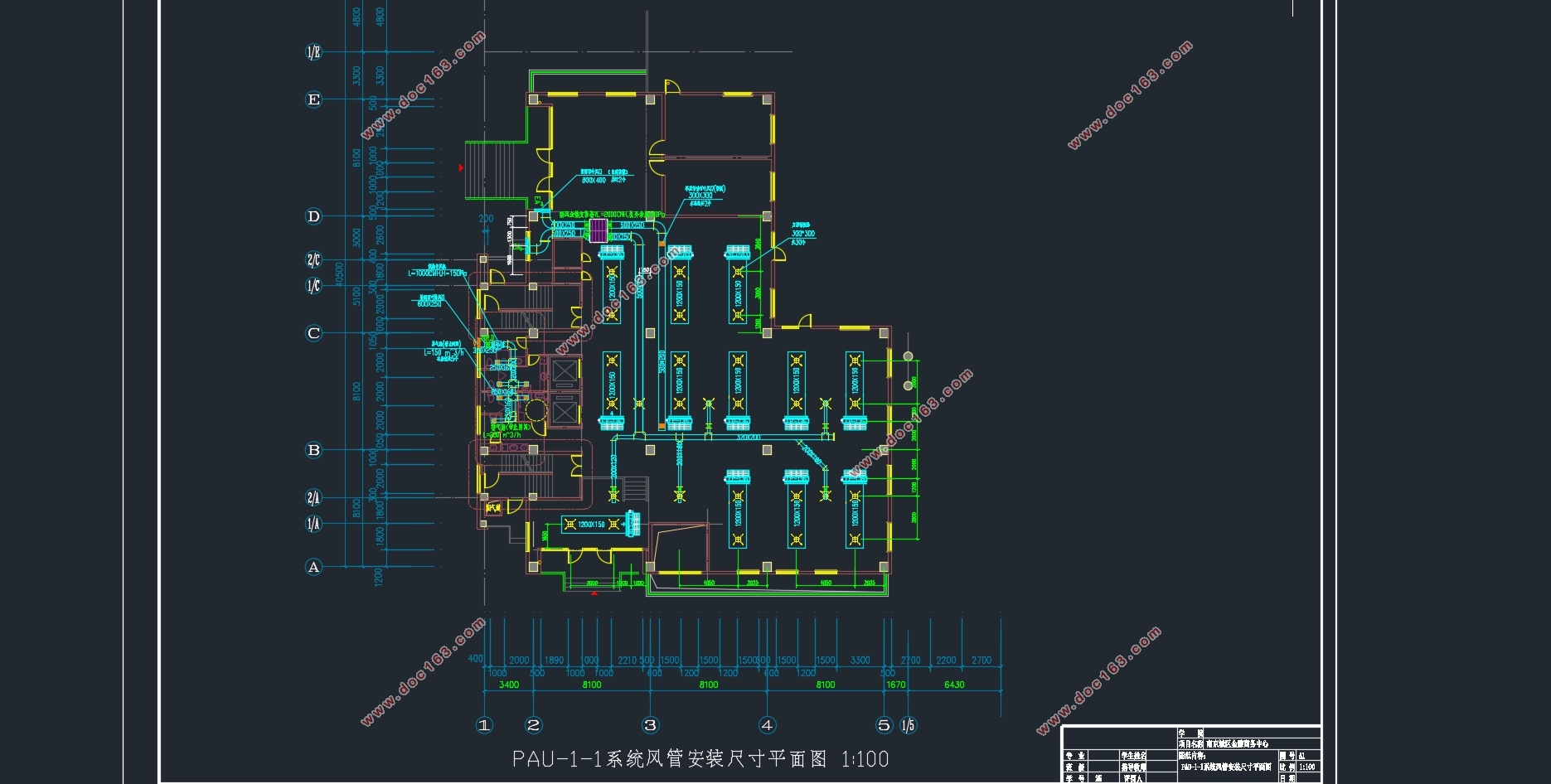

该工程为南京城区金融商务中心通风空调工程安装工程,总建筑面积为59362平方米。本次设计主要针对项目中暖通空调工程的施工管理组织与工程造价,共分为九个章节。首先通过对项目各个系统的详细描述,对系统有一个详细的认识。通过测量统计算出工程量,利用工程量清单计价法编制了工程量清单计价表,根据时间定额计算出各施工段的流水节拍,绘制横道图、网络计划图。根据现场安装工程实际操作与质量要求,绘制风管制作安装加工图并编写施工技术管理与施工质量管理。

关键词:工程量,清单计价,流水节拍,施工质量管理

Financial business center of Nanjing HVAC engineering
construction organization design
Abstract
The project is financial business center of Nanjing HVAC engineering, a total construction area of 59362 square meters.This design mainly for hvac engineering in project construction management organization and the project cost, will be divided into nine chapters.Through a detailed description of the project each system in the first place,have a detailed understanding of the system. By measuring the statistics to calculate quantities,using the method of bill of quantities valuation table compiled the quantities bill valuation,according to the time quota is calculated for each construction section of the water meter, map crossing, network plan. According to the actual site installation operation and quality requirements,Map processing duct fabrication and installation and construction technology and construction quality management. [版权所有:http://DOC163.com]
Keywords:quantities , valuation , water beat , construction quality management

本课题设计的工程为南京城区金融商务中心,该金融商务中心A区有四个组团,由1#~11#共十一幢楼组成,总建筑面积为59362平方米,层数均为5层局部四层。建筑物主体高度22米,地上5层,地下1层。各层功能空间分别有办公用房、咖啡厅、休闲茶座、机房等,地下一层为机动车库及机电设备用房。本工程采用地源热泵,由A区冷热源热泵机房统一供给。
本工程采用地源热泵,由A区冷热源热泵机房统一供给。采用双管制变水量系统,风机盘管加新风系统,地下层采用机械排风系统和机械补风系统。

1.1 风系统
1.1.1排风排烟系统
排风排烟系统均设在各层卫生间,共55个排风机组,分为11幢楼,每幢楼5层,平均每层设置一个排风系统。低噪音风机规格型号均一样,L=1000CMH,H=150Pa。
  [资料来源:http://Doc163.com]

南京城区金融商务中心通风空调工程施工组织设计(含CAD图,预算表)
南京城区金融商务中心通风空调工程施工组织设计(含CAD图,预算表)
南京城区金融商务中心通风空调工程施工组织设计(含CAD图,预算表)
南京城区金融商务中心通风空调工程施工组织设计(含CAD图,预算表)

[资料来源:www.doc163.com]

摘要    1
Abstract    2
第一章  项目系统描述    3
1.1 风系统    3
1.1.1排风排烟系统    3
1.1.2风机盘管系统    3
1.1.3 新风系统    6
1.2 水系统    9
第二章  通风空调工程项目结构分解    11
2.1项目结构分解的定义    11
2.2项目结构分解的方法与原则    11
2.2.1项目结构分解的方法    11
2.2.2项目结构分解的原则    11
2.2.3本工程项目结构分解    12
第三章  通风空调工程项目组织策划    14
3.1 项目组织策划的定义    14
3.2 项目管理组织的结构    14
3.3 项目组织    14
3.4任务策划    15
3.5管理职能分工策划    15
3.6工作流程策划    16
第四章  工程量计算    18 [资料来源:http://doc163.com]
4.1工程量统计说明:    18
4.2工程量统计    18
第五章 工程预算    39
5.1造价编制说明    39
5.2工程总造价    39
第六章 风管制作安装加工草图绘制    40
6.1风管制作安装加工草图绘制    40
6.1.1分流三通的制作安装    40
6.1.2弯头的制作安装尺寸    41
6.1.3全热交换器的安装尺寸    41
6.1.4风口的安装制作尺寸    41
6.1.5直风管的制作安装尺寸    41
6.1.6帆布连接管的尺寸    42
6.2 通风系统管、配件明细表    42
第七章  施工进度管理    44
7.1 工程项目的展开形势    44
7.2  横道图的绘制    44
7.2.1  流水节拍的计算    44
7.3 横道图、网络图的绘制    55
7.3.1横道图    55
7.3.2网络图    55
[版权所有:http://DOC163.com]

7.4 工序逻辑关系明细表    58
7.5工序时间参数计算表    59
第八章  施工技术管理    62
8.1 图纸会审    62
8.1.1 图纸会审的定义与方法    62
8.1.2 本项目通风空调工程图纸会审内容    64
8.1.3 图纸会审记录的发放    65
8.2 技术交底    66
8.2.1 施工技术交底的定义    66
8.2.2  施工技术交底的概念分类    66
8.2.3 技术交底的内容    66
8.2.4 技术交底的方法    67
8.3 施工方案的确定    68
8.3.1 施工工序以及施工段的划分    68
8.3.2 主要的施工技术方法    68
第九章 施工质量管理    72
9.1 风管及配件制作安装质量管理    72
9.1.1 风管制作安装质量要求    72
9.1.2 风管阀门及部件安装质量要求    73
9.2水管及部件的安装质量管理    75

[来源:http://www.doc163.com]


9.2.1水管安装质量要求与检查    76
9.2.2 水管阀门及部件安装质量管理    77
9.3 能源站设备的安装质量管理    78
9.4 系统的调试质量管理    79
参考文献    80
致  谢    82
