苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

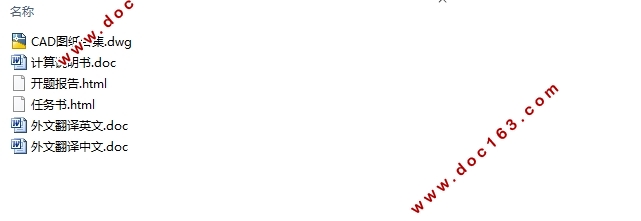

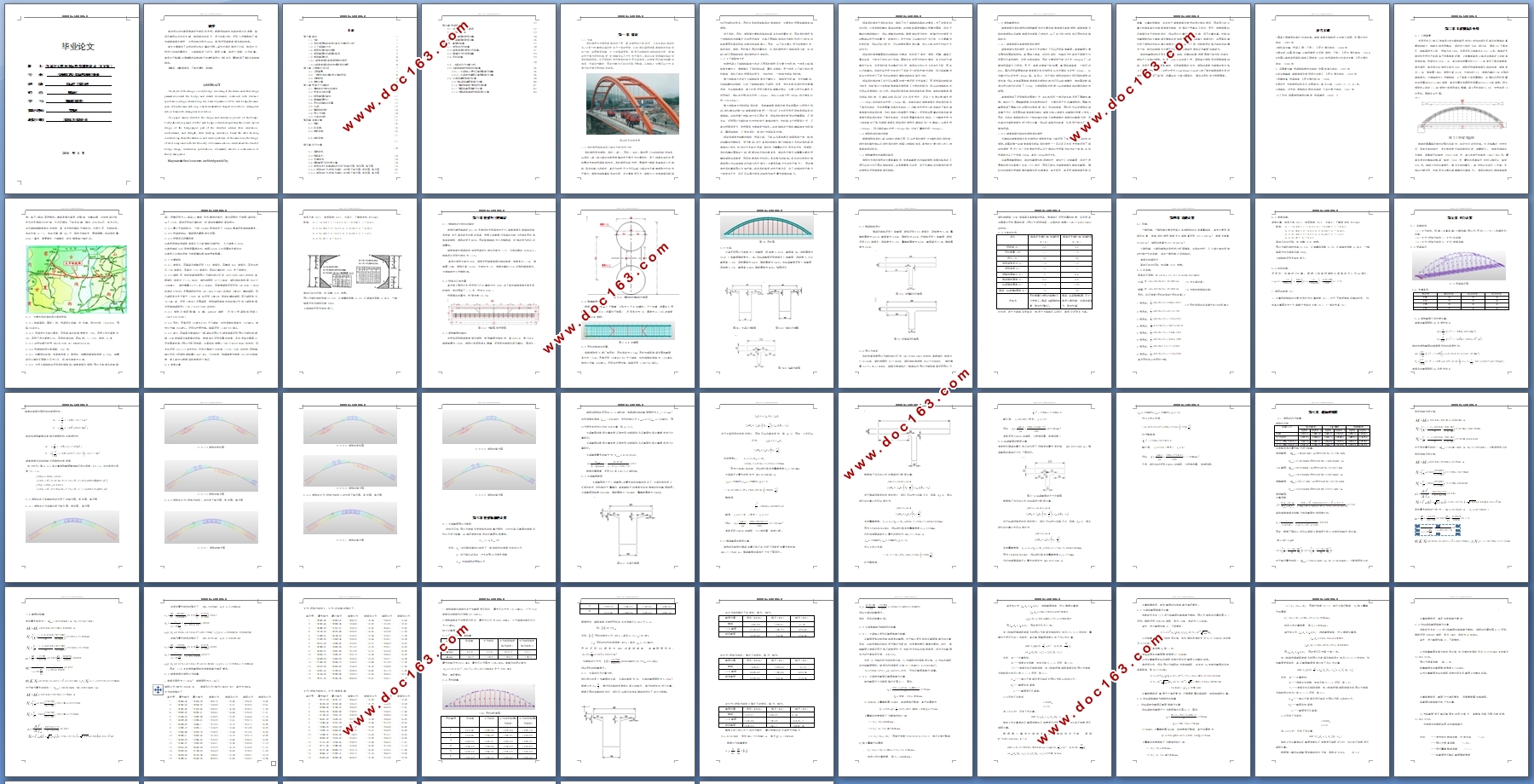

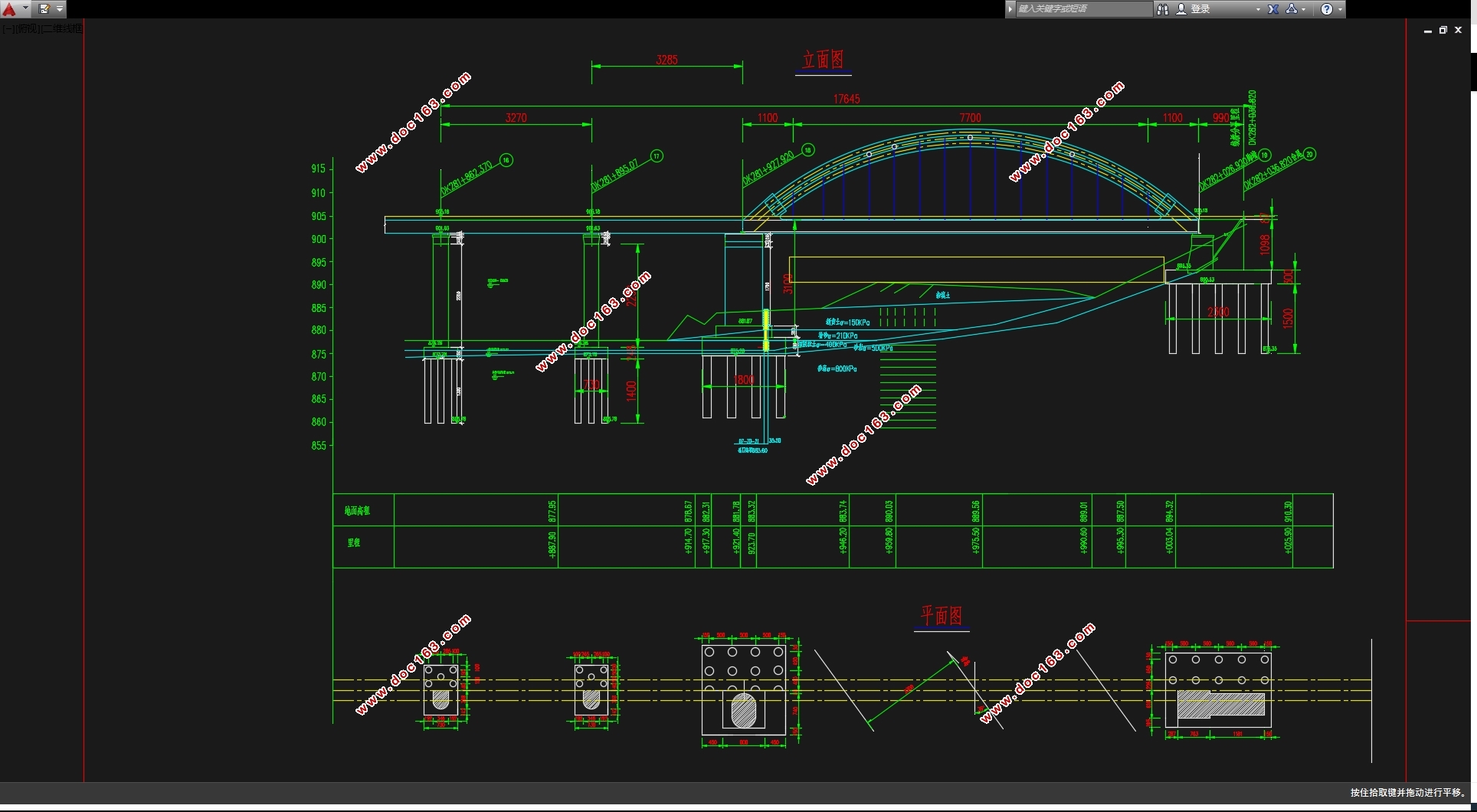

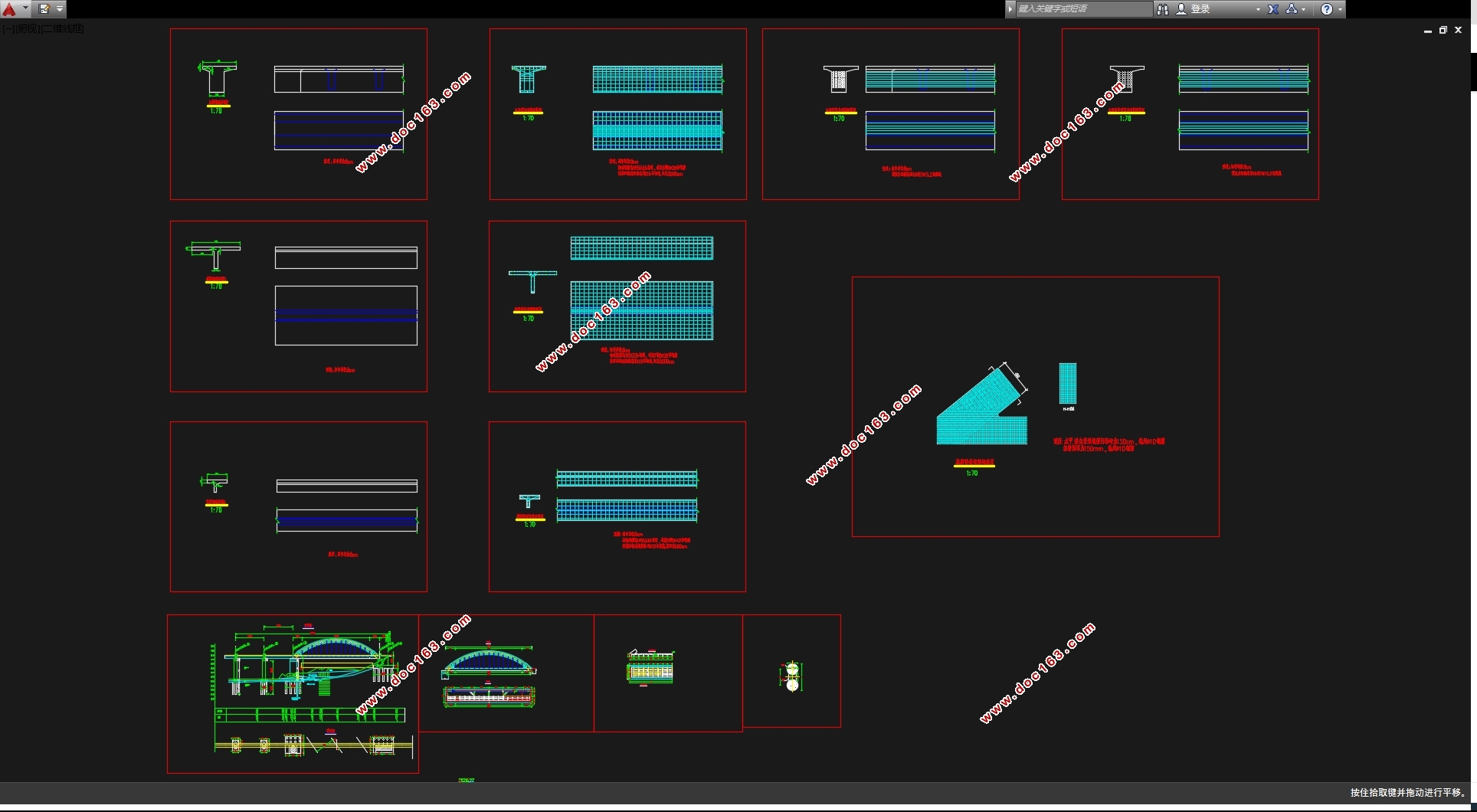

苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书14000字,CAD图纸11张)
摘要
  本次设计的对象是苗家坪大理河特大桥。根据所给地形和其他设计的参数,联系已建桥以及有关文献,结合相关的规范,进行法案分析。采用二次抛物线下承式钢管混凝土拱桥,主桥的跨径设为96m,拱肋采用钢管混凝土哑铃形拱。
  本文主要阐述了该桥的设计和计算的过程。首先对系杆拱进行介绍,然后对主桥进行总体布置设计,上部结构进行内力、配筋计算,再进行强度、应力验算。
本设计严格遵从交通部颁布实施的关于此类桥梁设计、施工规范,最终达到了理论与实践相结合。
  关键词:钢管混凝土;下承式拱桥;系杆拱。

ABSTRACT
  The object of this design is a city bridge. According to the terrain and other design parameters,contact the bridge and related documents, combined with relevant specification,design scheme.Using two times of parabolic CFST arch bridge,the main span is96m,the main arch ring is uniform dumbbell shaped cross section. rectangular section beam with rectangular cross section. [来源:http://www.doc163.com]
  This paper mainly describes the design and calculation process of the bridge. Firstly,the development of CFST arch bridge is described,and then the overall layout design of the bridge,upper part of the structure internal force calculation, reinforcement, and strength, stress checking calculation, finally the cable hoisting constructiong should be attention and control problems. At the same time,the design of strict compliance with the Ministry of Communications issued about this kind of bridge design, construction specifications, ultimeately achieve a combination of theory and practice.
  Key words:Steel concrete; arch bridge;stability

2.2  主要技术标准和设计基础资料
2.2.1.铁路等级:国铁I级;桥梁设计荷载:中-活载;设计时速:160km/h,预留200km/h;
2.2.2 桥梁净空及其它要求:①桥梁单向标准宽度为 16m;②桥上净空高度为 5m;③桥下净空高度>7m;④设轨道双线;⑤纵坡:<1.3%;限坡:0.6%
2.2.3 该桥拟建于桩号 DK281+929.30~DK282+009.30;
2.2.4 桥梁结构设计基准期:100 年;

[资料来源:http://doc163.com]


2.2.5 抗震设防标准:按基本烈度 8 度设防,地震动峰值加速度 0.20g,地震动反应谱特征周期分区为三区,场地土类型为Ⅱ类;
2.2.6 主桥上部结构拟采用系杆拱结构(钢管混凝土拱肋+预应力混凝土连续箱梁);桥墩采用空心(或实心)墩身,矩形整体式承台,承台顶面位于地面(或河底)以下10cm;基础采用钻孔灌注桩,桩基础按摩擦桩基础设计;
2.2.7 最小平曲线半径: 一般 3500m 困难条件下 2800m;要满足铁道线路要求;

[来源:http://Doc163.com]

苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)
苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)
苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)
苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)
苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图) [版权所有:http://DOC163.com]
苗家坪大理河主桥跨径96m跨铁路桥设计(含CAD图)



目录
第一章 绪论    1
1.1引言    1
1.2 系杆拱桥结构体系分类与力学特性分析    1
1.3 上下部联接方式    2
1.4 拱肋和系杆相对刚度    3
1.5 拱肋截面形式或横向联系    3
1.6 拱肋截面形式    4
1.6.1钢管混凝土单管拱肋系杆拱桥    4
1.6.2钢管混凝土哑铃形拱肋系杆拱桥    4
第二章 工程概况及介绍    7
2.1工程背景    7
2.2  主要技术标准和设计基础资料    8
2.3主要材料    9
2.4温度计算    9
第三章 桥梁尺寸的确定    10
3.1拱轴线与矢跨比的确定    11 [资料来源:http://www.doc163.com]
3.2 桥型与孔跨布置    11
3.3 拱肋截面的确定:    11
3.4 横撑截面设计:    12
3.5 吊杆的构造与布置:    12
3.6 主梁:    13
3.7横梁结构设计    14
3.8 预应力体系    14
3.9 方案的比选    15
第四章 荷载计算    15
4.1恒载:    16
4.2 风荷载:    16
4.3温度荷载:    16
4.4移动荷载:    17
第五章 内力计算    17
5.1荷载组合:    18
5.2桥梁单元:    18
5.3 支撑条件:    18
5.4拱肋截面几何性质计算:    18
5.5 拱肋在各个荷载组合的作用下的轴力图、弯矩图、剪力图    19
5.5.2 拱肋在主力+附加力组合1的作用下轴力图、弯矩图、剪力图    20
5.5.3 拱肋在主力+附加力组合2的作用下轴力图、弯矩图、剪力图    21

[资料来源:http://Doc163.com]

第六章 桥梁配筋的计算    22
6.1主梁截面预应力配筋    22
6.2主梁截面配筋    23
6.3 横梁截面的配筋计算:    24
6.4 纵梁截面的配筋计算    26
第七章  截面的验算    27
7.1 拱肋的内力验算    28
7.2 钢管混凝土拱肋应力验算:    31
7.3 横撑内力及强度验算    33
7.4 吊杆验算:    33
7.5  主梁的内力计算分析:    34
7.6主梁承载能力极限状态验算    36
7.6.1、主梁轴心受拉正截面承载力验算    36
7.6.2、主梁跨中截面正截面承载力计算    36
7.7 主梁斜截面承载力计算    38
7.9中纵梁斜截面承载力计算    40
7.10 横梁承载能力极限状态验算    41
7.11 横梁斜截面承载力计算    42
7.12 边横梁承载能力极限状态计算    43 [资料来源:Doc163.com]
