湖北省襄阳市某镇排水工程设计(含CAD图)

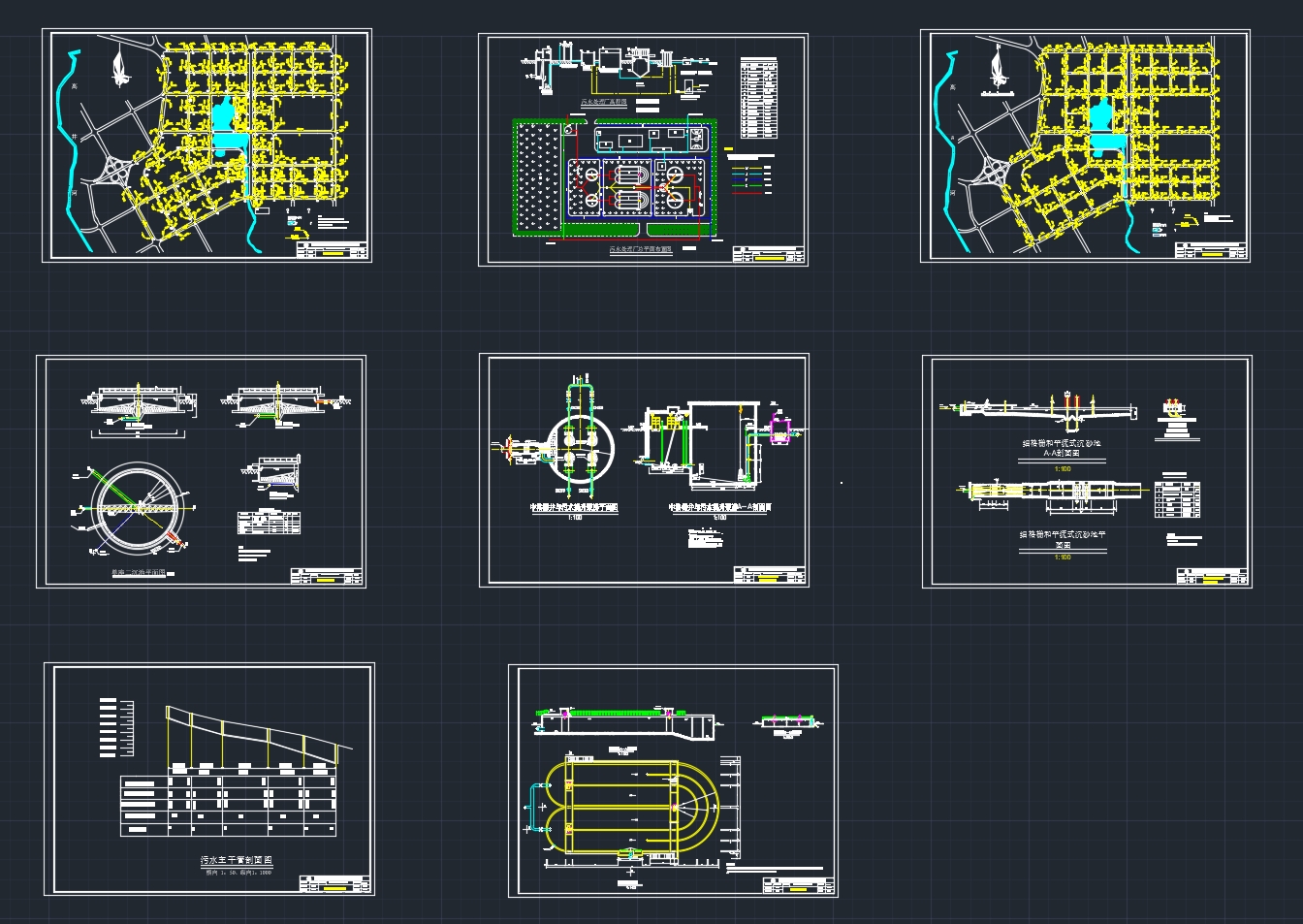

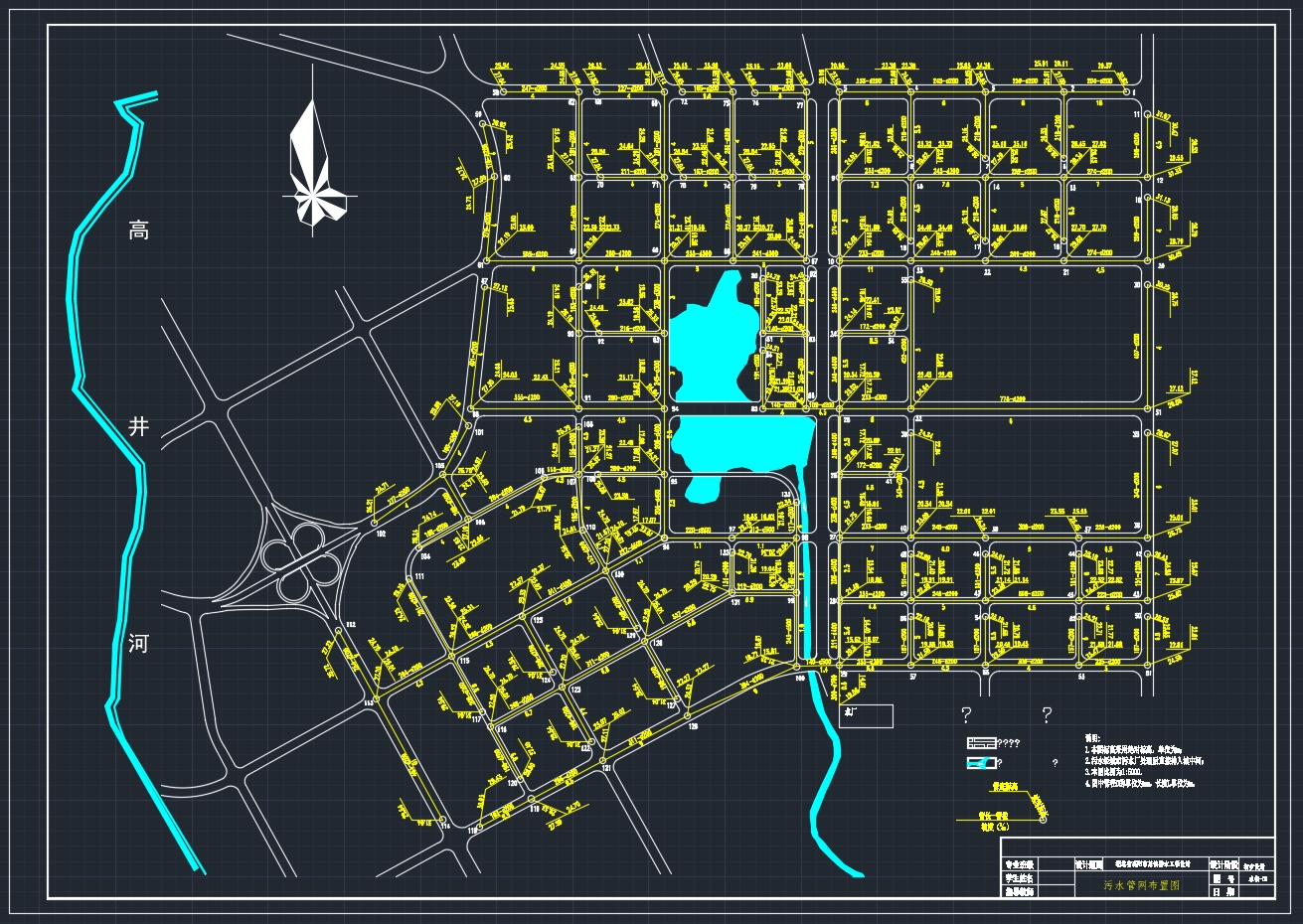

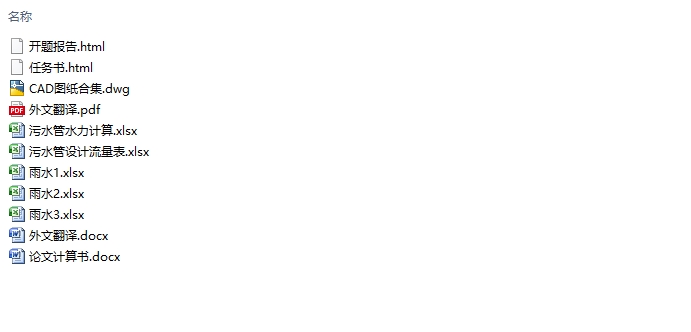

湖北省襄阳市某镇排水工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书2900字,CAD图纸8张,Excel计算表)
摘要
随着该镇工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，城市排水工程的建设已成当前迫切需要解决的问题。
该镇人口为近期6万人，远期9万人，污水处理厂设计规模为20000m3/d，处理工艺采用厌氧池加氧化沟工艺。
本设计排水管网采用分流制，生活污水和工业污水通过污水管道进入污水处理厂进行处理后排入水体，雨水经雨水管网收集后直接排放，排入城中河。在该镇污水厂的污水处理中，采用一组平流式沉沙池，长宽分别为8×1.6m；两座厌氧池，直径为15m；两座氧化沟，氧化沟直线段长27m，宽为5m；两座中心进水周边出水的辐流式沉淀池，直径为20m；处理后的水经紫外线消毒排入水体。在污泥处理中，污泥经脱水机房处理后外运。回流污泥泵房长宽为9×5m；剩余污泥泵房长宽为10×6m；污泥脱水机房长宽为4×4m，脱水污泥外运。
Specification
With the development of industrial production in the town, the urban population is increasing, the scale of the city is expanding, the discharge of industrial wastewater and domestic sewage is increasing day by day. A large amount of untreated sewage is discharged directly into the surrounding rivers, causing the surrounding environment to pollute the city. The construction of drainage works has become an urgent problem to be solved.
The town population for the recent 60,000 people, long-term 90,000 people, sewage treatment plant design scale of 20000m3 / d, the treatment process using anaerobic tank plus oxidation ditch process.
The design of the drainage pipe network using diversion system, domestic sewage and industrial sewage through the sewage pipe into the sewage treatment plant for treatment into the water, the rainwater network after the collection of direct discharge, into the city River. In the sewage treatment plant in the town sewage treatment, a group of advection sinking pool, length and width were 8 × 1.6m; two anaerobic tanks, diameter of 15m; two oxidation ditch, oxidation ditch straight section length 27m, Width of 5m; two centers into the water around the water flow of the sedimentation tank, the diameter of 20m; treated water by UV disinfection into the water. In the sludge treatment, the sludge is treated by the dewatering machine. Refuse sludge pump length of 9 × 5m; surplus sludge pump length of 10 × 6m; sludge dewatering machine room length of 4 × 4m, dehydrated sludge Sinotrans. [资料来源：https://www.doc163.com]
1.2设计资料
1.2.1地形与城市规划资料
（1）城市地形与总体规划平面图一张，比例为1：1000
（2）城市人口密度与居住区生活污水量标准（平均日）
（3）工业企业与公共建筑的排水量和水质资料
1.2.2气象资料
（1）气温
年平均：13.5℃；历年最高：38.27℃；历年最低：-10.4℃
（2）降雨量
年平均：1324.6mm；历年最大：2086.9mm；历年最小：1100.1mm；日最大：201.9mm
（3）最大积雪深度：20mm
（4）最大冻土深度：80mm
（5）年平均蒸发量：1278.1mm
（6）主要风向
冬季：西北风；夏季：东南风
（7）风速
历年平均：1.3m/s；最大：1.8m/s
[资料来源：www.doc163.com]
[来源：http://Doc163.com]
目录
摘要 1
Specification 2
1绪论 4
1.1概述 4
1.1.1城市概况 4
1.1.2设计范围 4
1.1.3设计任务 4
1.2设计资料 5
1.2.1地形与城市规划资料 5
1.2.2气象资料 5
1.2.3地质资料 5
1.2.4水文资料 5
2.污水管网的规划设计 6
2.1城市污水管网定线原则 6
2.1.1排水工程规划设计 6
2.1.2污水管网的定线原则及设计内容 6
2.2排水体制确定及区域划分 8
2.2.1排水体制的选择 8
2.2.2排水区域的划分及管网布置 8
2.3排水系统的布置形式 9
2.4污水管段设计计算 9
2.4.1水量计算公式 9
2.4.2污水管网的水力计算公式 10 [资料来源：http://www.doc163.com]
2.4.3污水管道的水力计算 10
2.4.4进行管道水力计算时应注意的问题 11
3.雨水管网的规划设计 12
3.1雨水管渠设计相关要求 12
3.1.1雨水管渠设计的主要内容 12
3.2雨水管道的布置及原则 12
3.2.1划分排水流域和管道定线 12
3.2.2雨水管网的设计步骤 13
3.2.3雨水管道检查井的设置 13
3.3主要设计参数的确定 14
3.3.1襄阳市暴雨强度公式 14
3.3.2径流系数Ψ值的确定 14
3.3.3雨水设计流量 14
3.3.4雨水管渠水力计算的设计数据 15
3.4汇水面积计算 15
3.5雨水管道水力计算 15
4城镇污水处理工艺流程的确定 16
4.1确定污水处理工艺流程的原则 16
4.2污水处理方案的确定 17
4.2.1 A/A/O工艺特点 18 [资料来源：http://www.doc163.com]
4.2.2氧化沟工艺特点 18
4.2.3本设计的工艺选择 19
4.3主要构筑物的选择 19
4.3.1格栅 19
4.3.2进水闸井 20
4.3.3污水泵房 20
4.3.4沉砂池 20
4.3.5氧化沟 21
4.3.6沉淀池（二沉池） 21
5. 城市污水处理厂设计 22
5.1污水处理水量计算 22
5.1.1设计排水量计算 22
5.1.2污水总变化系数 22
5.1.3最大设计流量 22
5.1.4最小设计流量 23
5.1.5出水水质要求 23
5.1.6污水处理程度的计算 23
5.2格栅的设计 23
5.2.1设计要求 23
5.2.2设计参数 24
5.2.3中格栅的设计计算 24
5.2.4提升泵房计算 26
5.2.5细格栅的设计计算 27 [资料来源：http://www.doc163.com]
5.3沉砂池的设计计算 29
5.3.1平流沉砂池设计参数 29
5.3.2沉砂池的设计计算 30
5.4厌氧池设计 31
5.4.1设计参数 31
5.4.2设计计算 31
5.5氧化沟设计 32
5.5.1设计参数 32
5.5.2设计计算 32
5.6二沉池设计 37
5.6.1设计参数 37
5.6.2设计计算 37
5.7紫外线消毒间 40
5.7.1设计参数 40
5.7.2设计计算 40
5.8巴氏计量槽计算 41
5.8污泥处理构筑物的设计计算 42
5.8.1污泥泵房 42
5.8.2污泥浓缩脱水间 43
6.1污水厂平面、高程布置 44
6.1.1平面布置 44
6.1.2高程布置 45
6.排水系统整体经济预算 45 [资料来源：http://www.doc163.com]
6.1污水处理厂估算 45
6.1.1工程投资 45
6.2.2处理成本 47
6.2管道工程投资估算 49
6.2.1污水管道投资估算 49
6.2.2雨水管道投资估算 50
参考文献 52 [资料来源：https://www.doc163.com]
