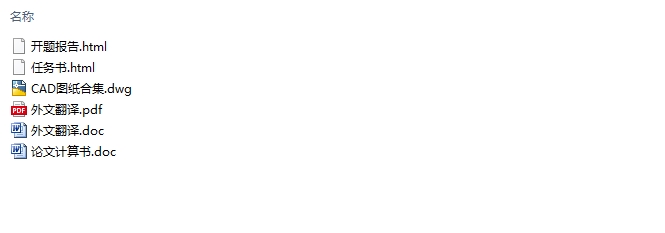

八层无锡市某大学数媒楼给排水设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书13000字,CAD图纸22张)
摘要
本设计对象为江南大学传媒教室，共8层，总建筑面积为12000m2 ，高34.8米。本设计主要考虑设置生活用水、生活污水、消火栓、自动喷淋、雨水等给排水系统。
给水系统：生活给水系统分成2区，低区1~3层由市政管网直接供水，高区4~8层由水池-水泵-水箱联合供水。
    排水系统：室内排水系统采用粪便污水和生活污水合流排放，一起进入化粪池处理排放至市政污水管网。
    消防给水系统：地下室消防贮水池贮备2小时消防栓给水用水量和1小时自动喷淋灭火系统用水量。屋顶消防水箱提供火灾前10分钟用水。火灾初期10min消防用水量由屋顶水箱供应，火灾10min后消防用水由湿式报警阀延时器后的压力开关自动启动消防水泵供应。
此建筑消防按《高层建筑民用设计防火规范》要求，采用两股水柱，每股流量qxh=5.2L/s，消火栓保护半径为23米，消火栓间距不超过20m。
喷淋采用湿式灭火系统。系统设4组湿式报警阀，自动喷洒喷头均选用闭式玻璃球喷头。每个喷头的保护面积不超过12.5m2。各层均设末端试压装置，废水排入废水管道。 [版权所有：http://DOC163.com]
雨水系统：屋面排水选用普通外排系统，在屋面设雨水斗，在该建筑外部沿墙设雨水管道。
【关键词】 ：建筑给水排水设计  给水系统  排水系统   消防给水系统  雨水系统

Jiangnan，university media of the classroom ,an office building water supply and drainage design
Summary
     The design objects for the ShuYang a certain office building, a total of 16 layer, a total construction area of 12000 m2. This design main consideration set water, sewage, fire hydrant, sprinkler, water supply and drainage system of rainwater.
     Water supply system: the drinking water system is divided into 2 areas, low area - 1 ~ 3layer directly by the municipal pipe network water, zone 4 ~ 8 floors by the pool - pumps - tank joint water supply.
Drainage system, indoor drainage system USES confluence fecal sewage and sewage discharge, together into the septic tank treatment emissions to the municipal sewage pipe network.

[资料来源：http://Doc163.com]

     Fire water system: the basement fire cisterns reserve 2 hours 1 hour fire hydrant water supply water and automatic water spray fire-extinguishing system. Roof water tank to provide water for 10 minutes before the fire. Fire early 10 min by roof water tank fire water supply, fire fire water after 10 min after by wet alarm valve delay of pressure switch automatically start the fire pump supply.
     The building fire according to the requirements of the code for fire protection design of high-rise civil, using two water column, a flow QXH = 5.2 L/s, hydrant protection radius is 23 meters, fire hydrant spacing is less than 20 m.
     Spraying adopts wet fire extinguishing system. Systems set up four groups of wet alarm valve, automatic spray nozzle selects the closed glass ball sprinkler. Each sprinkler protection area of not more than 12.5 m2. Each layer were set at the end of testing devices, wastewater discharged into waste water pipe. [版权所有：http://DOC163.com]
     Rainwater system: roof drainage choose common outside system, in the roof rainwater head, set along the wall in the building external drainage.
【 key words 】 : building water supply and drainage design water supply system and drainage system, fire water supply system, rain water system

1.1 工程概况
本建筑为XX大学数媒楼，共8层，总建筑面积为12000m2，高34.8米。建筑局部为地下一层，用作地下停车场，一层以上服务台为办公室，顶层电梯机房，水箱等。建筑左侧10m处有一市政给水管道经过，标高为-1.5m，最低压力为30mH2O；建筑的北侧20m处有一市政排水管经过，标高为-3.0m。
  1.1.1给水水源
该建筑给水水源为：生活用水，消防用水均以城市自来水为供水水源，市政水压为0.3MPa。
1.1.2自然地理条件
 地理位置：无锡市。
1.2 工程原始资料及数据：
已有该建筑地下一层及一～八层平面图、屋顶平面图，建筑总平面图。
1.3 设计内容
 本设计包括：
（1）生活给水系统；
（2)消火栓给水系统；
 (3)自动喷水灭火系统； [资料来源：http://www.doc163.com]
 (4)排水系统；
 (5)雨水排水系统。
