地下2层地上12层办公楼给排水工程设计(含CAD图)

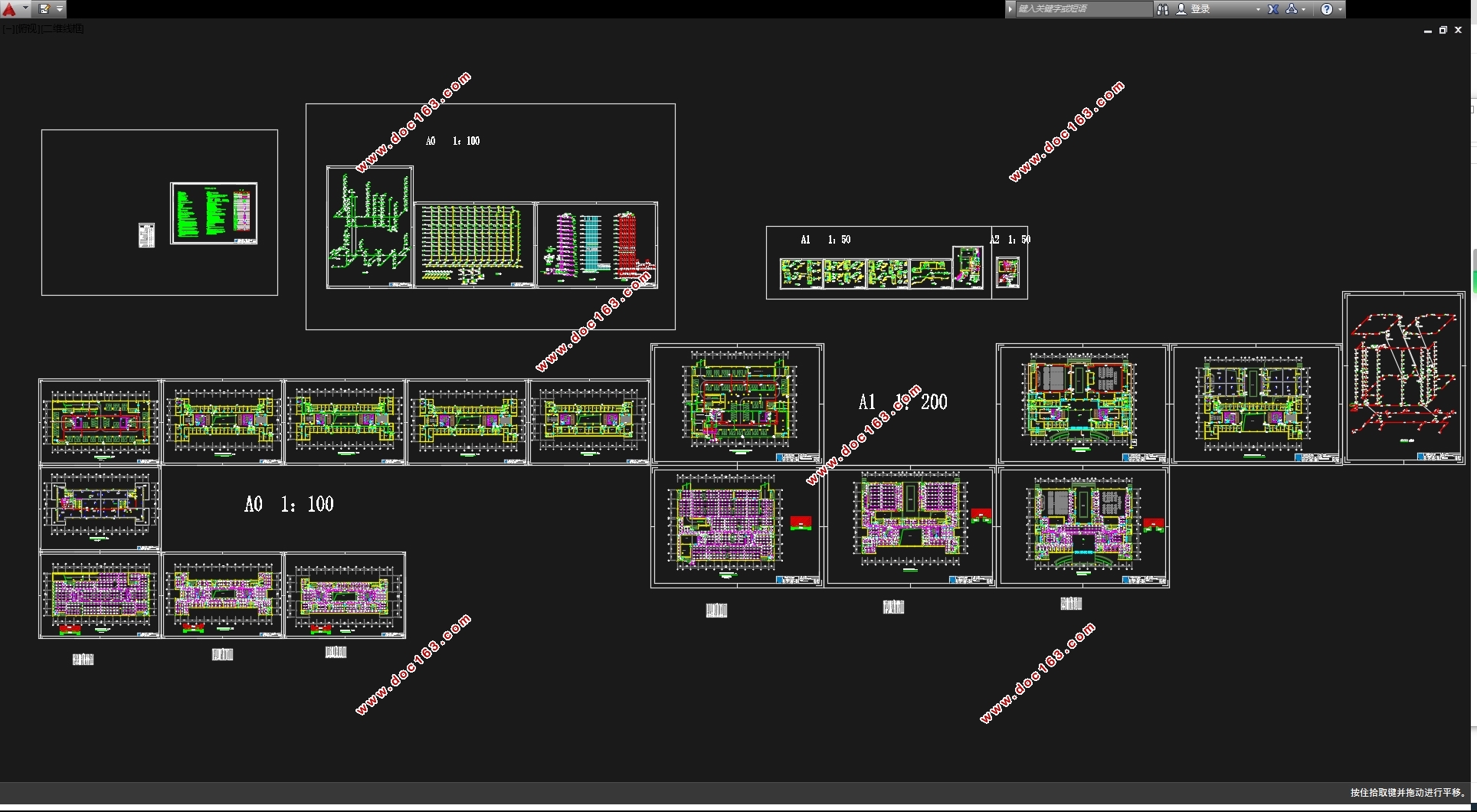

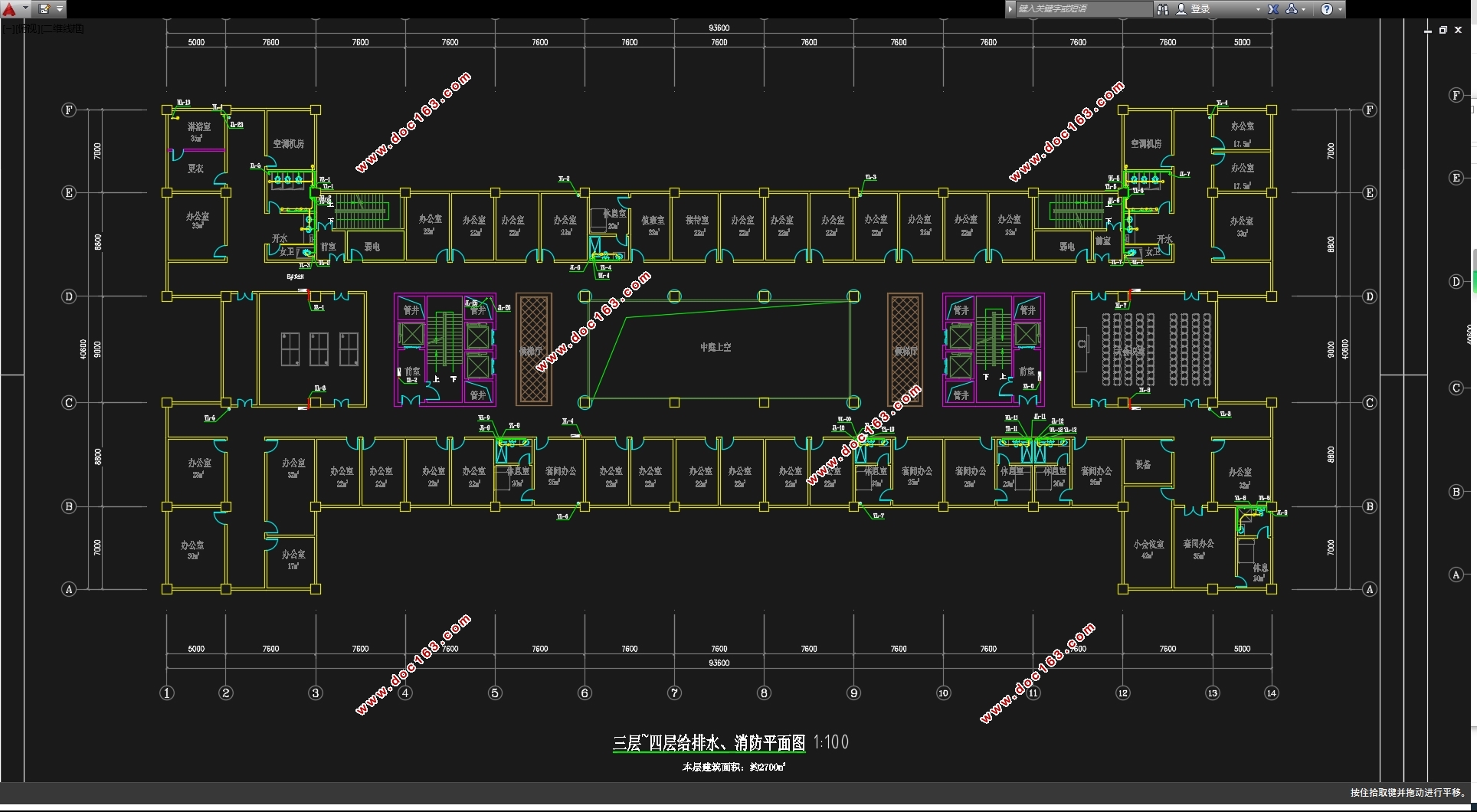

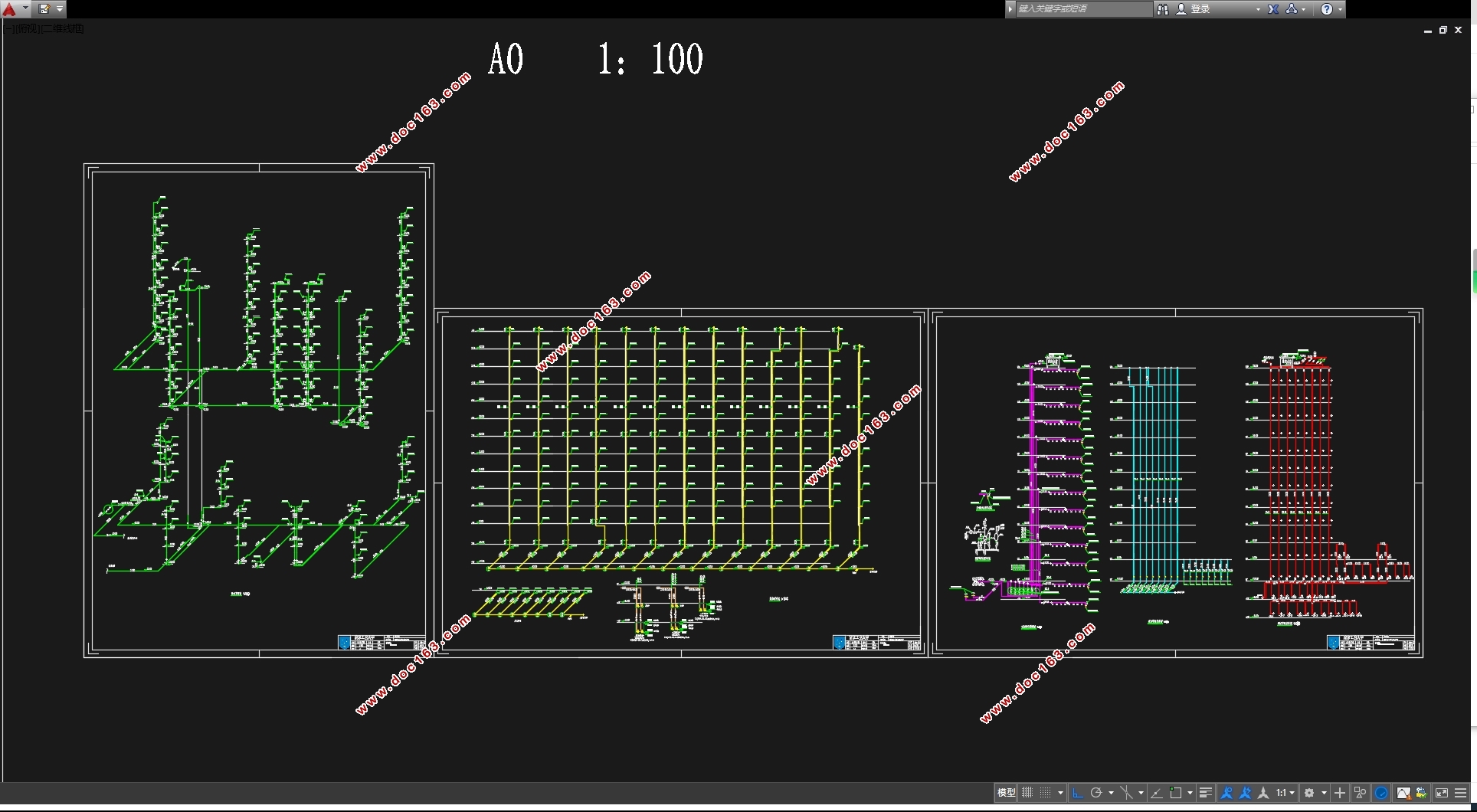

地下2层地上12层办公楼给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书15500字,CAD图23张)
摘 要
给水系统分区供水，从市政管网上接两根DN100的引入管，底层层至地上四层为市政管网直供，五至十二层采用无负压变频供水设备加压供水。地下消防水池采用钢筋混凝土结构，置于地下室泵房边，有效容积600立方米，分为两格。建筑室内排水采用污、废水分流制，室外排水采用污废合流制，直接排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑，经潜污泵提升排至检查井。建筑外排水，选择重力半有压流系统，雨水经屋面雨水斗收集后排入雨水管。
根据规范，该建筑为一类高层建筑，室外消火栓用水量30L/s，室内消火栓用水量40L/s，火灾延续时间2h。消火栓充实水柱高度13m，水龙带长度25m，水枪喷嘴流量5.16L/s，消防立管管径为DN100。在屋顶层设试验消火栓一个，每个室内消火栓箱内均设有远距离启动消防泵的按钮。
本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统，喷淋系统设计流量16L/s。报警阀设于地下室泵房内，各层均设水流指示器、信号阀和末端试水装置，其信号均送入消防控制中心进行处理。选用消防增压稳压设备（包含有效体积36立方米消防水箱）贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量，设于屋顶，初期灭火由水箱供水，后期灭火由地下室的消防水泵和喷淋泵供水。 [资料来源：https://www.doc163.com]
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
Water supply system water supply system, from the municipal pipe network connected to the introduction of two DN100 pipe, the bottom layer to the ground floor four for the municipal pipe network direct supply, five to twelve layers of non negative pressure frequency conversion water supply equipment. Underground fire pool adopts steel reinforced concrete structure in the basement pump room side, effective volume of 600 cubic meters, divided into two squares. Building indoor drainage using sewage, waste water diversion system, the use of sewage waste water drainage system, directly discharged into the municipal sewage pipe. Drainage riser with dedicated ventilation riser. The basement drainage drainage ditch pool drained to the sump, the submersible sewage pump up and drained to check well. Outside the building gravity drainage, half pressure flow system, the roof rainwater rainwater hopper collect back into the rain water pipe.
According to the specification, the building is a high-rise buildings, outdoor fire hydrant water 30L / s, indoor fire hydrant water 40L / s fire continue time 2H. The fire hydrant to enrich the water column height 13m, length 25m hose, gun nozzle flow 5.16L/s, riser diameter is DN100. On the roof floor test a fire hydrant, fire hydrant box each are equipped with remote start the fire pump button.
Automatic water spraying fire extinguishing system in this project is divided into two zones. The building adopts wet automatic sprinkler system, spray system design flow 16L/s. The alarm valve is arranged on the basement pump room, all the layers of the design water flow indicator, signal valve and the end water test equipment, the signals are sent to fire control center. Selection of fire pressure stabilizer equipment (including the effective volume 36 cubic meters of fire water tank) storage fire early 10min automatic sprinkler system, fire hydrant system water fire, arranged on the roof, during fire by water supply, post fire from the basement of the fire pump and spray pump water supply.
[资料来源：http://doc163.com]
Keywords: water supply system, drainage system, fire hydrant system, automatic sprinkler system, rain water system
本设计工程为某部办公楼，为框架结构体系.建筑高度为54.2米，共14层，地下2层，地上12层，总建筑面积:46000M2，地下室建筑面积:10000M2，为设备用房及车库，地上为办公楼 ,建筑耐久年限50年, 本建筑以建筑北侧道路城市给水管网作为水源，市政管网管径 DN300，干管埋深1.8m，供水水压为0.33-0.40MPa,不能满足高区用水要求，故考虑二次加压，
[资料来源：http://www.doc163.com]
目 录
第一章设计说明书 6
一、给水系统
1.1方案比选 6
1.2室内给水系统的组成 7
1.3给水管道的布置与敷设 7
二、消防系统
2.1消火栓系统 7
2.1.1消火栓系统的设置场所 7
2.1.2消火栓系统的组成 7
2.1.3消火栓系统的布置 7
2.2自动喷水灭火系统 8
2.2.1自动喷水灭火系统的设置场所 8
2.2.2自动喷水灭火系统的组成 8
2.2.3喷头的选择与布置 9
三、排水系统
3.1排水方案的选择 9
3.1.1室外排水方案的确定 10
3.1.2室内排水方案的确定 10
3.2排水管道的安装 10
四、雨水系统
4.1雨水排水系统的选择 11
4.2雨水排水系统的组成 11
4.3雨水管道的敷设与布置 11
第二章设计计算书 12
一、给水系统计算 12
1.1用水量计算 12
1.1.1给水用水定额 及时变化系数Kh 12
1.1.2最高日用水量 计算 12
1.1.3最高日最大时用水量Qh计算 12
1.1.4生活水池的容积计算 12
1.2给水管网水力计算 13
1.2.1给水管道设计秒流量qg计算 13
1.2.2给水水力计算 13
1.2.2.1 给水管网低区最不利管线计算简图及水力计算表 13 [资料来源：Doc163.com]
1.2.2.2 给水管网高区最不利管线计算简图及水力计算表 16
二、消火栓系统计算
2.1消防水池 21
2.1.1消防水池的设置 21
2.1.2消防水池体积 22
2.2屋顶水箱 23
2.3消火栓保护半径 23
2.4消火栓布置间距 24
2.5消火栓的确认 24
2.6消火栓的水力计算 25
2.7水泵接合器 28
2.8减压计算 28
三、喷淋系统计算
3.1自喷系统基本数据 28
3.2管道与报警阀布置 28
3.3系统设计流量 28
3.4水力计算 29
3.5室外水泵接合器 30
四、排水系统计算
4.1排水水力计算 32
4.1.1排水设计秒流量 32
4.1.3地下室排水计算 33
4.1.4消防电梯排水 34
4.1.5化粪池计算 34
五、雨水系统计算
5.1暴雨强度公式 40
5.2雨水设计流量公式 40
5.3雨水水力计算表 41 [资料来源：https://www.doc163.com]
