5万m3/d给水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

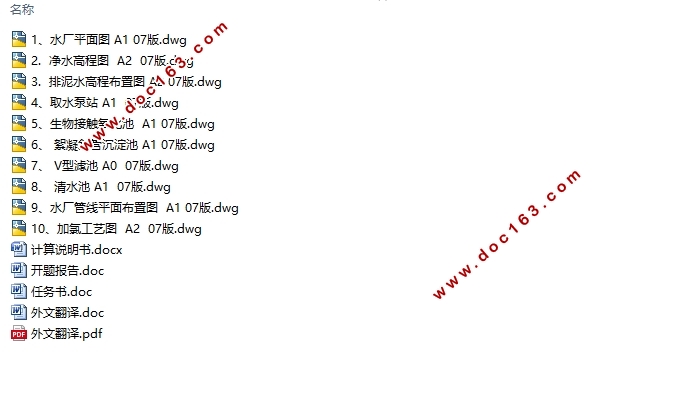

5万m3/d给水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书33000字,CAD图10张)
摘  要
随着我国国民经济的高速发展和改革开放的不断深入,水污染问题日益严重。水源和饮用水中能够测得的微量污染物质的种类不断增加,人们在饮用水的水质净化中又碰到了新问题。针对源水中出现的新污染问题,人们就开始着手对水质净化的新技术进行了研究,并且已经有很多技术在实际生产中应用,取得了较好的效果。
此次任务是对某城市5.0万m3/d水厂进行工艺设计,由水质分析可知,该水厂水源遭到污染,可以发现水体有富营养化趋势,氨氮超标,高锰酸钾指数超标,细菌总数较大。本次设计,主要难点在于微污染水处理工艺的选择和设计。
经查阅资料可知,生物预处理+常规工艺+超滤组合工艺较为适合此次设计。生物预处理+常规工艺+超滤组合工艺,对于水中种类繁多、不同形态的有机物及其他污染物用不同的工艺加以去除。处理过程中,生物预处理、超滤和常规处理三者基本呈互补关系。不考虑经济因素,该组合工艺应是提高饮用水水质的最佳工艺。在设计中考虑排泥水处理,部分上清液回用,节约资源。
关键词:城市净水;微污染水;预处理;超滤;排泥水处理 [资料来源:http://Doc163.com]

Abstract
With the developmentof our national economyandthe deepening ofthereform and opening,the water pollution is becoming more and more serious.  Water and drinking water can be measured in the types of trace pollutants increased, people in the water quality of drinking water purification and met new problems. Directed against the new source water pollution problems, people have begun to new technologies related to water quality purification were studied, and there are many technology applied in the actual production and good results have been achieved.
The mission is 50000 m3 / d of a certain city water plant process design, known from the analysis of water quality, the water is contaminated, you can find water eutrophication trend,  ammonia nitrogen, potassium permanganate index, total number of bacteria is larger. The design, the main difficulty lies in the slightly polluted water treatment process selection and design.
Check data, the biological pretreatment + conventional combination process + ultrafiltration process is more suitable for this design. Biological pretreatment + conventional combination process + ultrafiltration process, variety, different forms of organic matter in water and other contaminants in different process to remove them. During processing, biological pretreatment, ultrafiltration and normal processing the three basic are complementary relationship. Does not consider economic factors, the combination process should be the best technology to improve the quality of the drinking water. Sludge from water treatment plants are considered in the design, on the part of the solution recycle, save resources.

[来源:http://www.doc163.com]

Key words: urban water purification; Slightly polluted water; Pretreatment; Ultrafiltration; Row mud treatment

1.1工程名称:5万m3/d给水工程设计
1.2设计资料
1.2.1设计规模
本工程近期设计水量为5万m3/d,远期设计水量为近期水量的1.8倍,要求出厂水压达到46mH2O。
1.2.2城市自然状况
(1)地理位置:位于华东地区。
(2)气温:年平均温度16℃,最高温度38.2℃,最低温度-6.5℃。
(3)降雨量:年平均降雨量为983mm。
(4)主导风向:夏季东南风,冬季东北风。
无自发性震源,强度在4级以下。
(5)土壤冰冻深度:1m。
(6)地下水水位:平均距地表3.8m。
  [资料来源:www.doc163.com]

5万m3/d给水工程设计(含CAD图)
5万m3/d给水工程设计(含CAD图)
5万m3/d给水工程设计(含CAD图)
5万m3/d给水工程设计(含CAD图)


目录
第一章概述    1
1.1工程名称    1
1.2设计资料    1

[版权所有:http://DOC163.com]

1.2.1设计规模    1
1.2.2城市自然状况    1
1.2.3水文及水质资料    1
1.2.4地质资料    2
1.2.5其它资料    3
1.3设计任务    3
1.3.1取水工程    3
1.3.2净水工程    3
1.3.3送水工程    3
1.3.4工程投资估算及制水成本计算    3
第二章取水工程    4
2.1.方案比较与确定    4
2.2.构筑物设计计算    4
2.2.1取水头部计算    4
2.2.2吸水输水管道计算    5
2.2.3集水井计算    7
2.2.4一级泵站计算    9
第三章水厂构筑物设计计算    20
3.1 方案比较与确定    20
3.1.1 水源水质及出厂水质分析    20
3.1.2 净水工艺比较与确定    20
3.2构筑物设计计算    30
3.2.1 弹性填料生物接触氧化池    30

[资料来源:http://Doc163.com]


3.2.2 混凝设计计算    34
3.2.3 网格絮凝池    37
3.2.4斜管沉淀池    43
3.2.5 V型滤池设计计算    49
3.2.6超滤设计计算    62
3.2.7 消毒设计计算    65
3.2.8 清水池设计计算    67
第四章排泥水处理设计计算    70
4.1 处理工艺流程确定    70
4.2设计参数    70
4.3 设计计算    71
4.4 构筑物设计计算    71
4.4.1调节池    71
4.4.2回收水沉淀池    72
4.4.3 浓缩池    74
4.4.4 脱水机房    76
4.4.5加药间的设计计算    77
4.4.6提升泵房的设计计算    78
第五章二泵站设计计算    79
5.1 设计参数    79
5.2 设计流量的确定和设计扬程的估算    79
5.3 泵站基础设计    82

[版权所有:http://DOC163.com]


5.4 决定泵站的形式    83
5.5 水泵吸、压水管的设计    83
5.6吸、压水管路水头损失计算    85
5.7 校核选泵方案    86
5.8泵轴标高    86
5.9选择起重设备和确定泵房建筑高度    87
第六章高程布置计算    89
第七章制水成本计算    91
7.1项目总投资    91
7.1.1 .第一部分费用    91
7.1.2.第二部分费用    94
7.1.3.第三部分费用    94
7.1.4.工程概预算    94
7.2 处理水经济效益分析    94
7.2.1.定员指标    94
7.2.2.经营费用及制水成本    95
7.2.3回收水节约的水资源费    97
参考文献    98
致谢    99
