地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

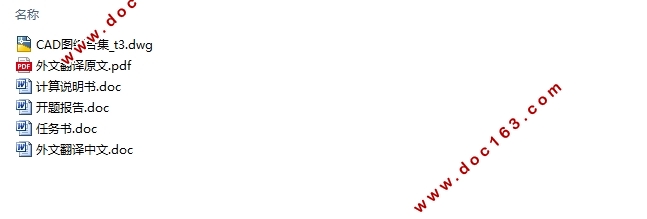

地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书10000字,CAD图30张)
摘要:
给水系统分区供水,从市政管网上接一根DN100的引入管,地下一层至地上六层为市政管网直供,七至十五层采用变频泵加压供水。消防水池采用钢筋混凝土结构,置于地下室二层,有效容积362.88立方。建筑室内排水采用污、废水合流制,排入检查井,经化粪池处理后排入市政污水管网。卫生间排水系统采用伸顶通气管和专用通气立管,二三层包间内卫生间采用自循环通气。地下室污废水排至集水坑,经潜污泵提升至室外检查井。建筑立面为玻璃幕墙,采用内排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至雨水检查井。
根据规范,该建筑为一类高层建筑,室内消火栓用水量为40L/s,火灾延续时间2h。消火栓充实水柱高度取12m,水带长度取25m,水枪喷嘴流量为5.2L/s,消防立管管径取DN100。屋顶设一个试验消火栓。
该建筑采用湿式自动喷水灭火系统。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端放水装置,信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分5个区。屋顶设18m3消防水箱,贮存火灾初期自动喷水灭火系统和消火栓系统10min用水量,后期火灾由地下室的消火栓泵和喷淋泵从消防水池取水灭火。 [来源:http://www.doc163.com]
关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Abstract:
Water supply system water, from municipal pipe network pick a service pipe DN100, minus one to six floors for the direct supply of municipal pipe network, seven to fifteen floors with variable-frequency pump pressurized water. Fire pool used for reinforced concrete structures placed at minus two floor and the volume is 362.88 cubic. Building interior drainage sewage water and waste water are combined to the manhole, treated by septic tanks and then discharged into the municipal sewer network. Toilet drainage system uses stretch top snorkel and special ventilation risers. Toilets on the second and third floor in the private rooms use circulating ventilation system. The minus two floors’ waste water are collected to the sump, then lifted into the outdoor manhole by submersible sewage pump. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole. [资料来源:http://doc163.com]
According to the specifications, the building is one high-rise construction. Indoor fire hydrant water 40L/s , fire life 2h, 12m fire hydrant full water column height, hose length 25m, 5.2L/s water gun nozzle flow, fire the riser tube diameter DN100. A test fire hydrant is set up on the roof.
The building uses wet automatic fire sprinkler system. The alarm valve located on the pump room, every floor sets water flow indicator, test water device and signal the valve at the end. Sprinkler system in the project is divided into 5 zones. A 18m3fire water tank is set on the roof, storage 10min sprinkler system and fire hydrant system water, late extinguishing the fire pump and sprinkler pump water from fire tank at the basement.
Keyword: water-supply system; drainage system; hydrant system; automatic sprinkler system; rainwater system

1.1给水方式的选择
市政管网水压为0.4Mpa,采用分区供水方式,-1F~6F为低区,由市政管网直接供水;7F~15F为高区,采用变频水泵加压供水。
1.2给水系统组成

[来源:http://www.doc163.com]


整个系统包括引入管,水表节点,给水管网和附件,此外,还包括地下贮水池和加压设备。


[版权所有:http://DOC163.com]

地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
[版权所有:http://DOC163.com]

地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)
地上十五层地下二层一类高层建筑某大酒店给排水工程设计(含CAD图)


目录
第一章  给水系统    1
1.1给水方式的选择    1
1.2给水系统组成    1
1.3管道布置及设备安装要求    1
1.4生活用水量计算    1

[资料来源:http://Doc163.com]


1.5设计秒流量的确定    2
1.6水表的选择    2
1.7给水系统水力计算    2
1.7.1低区给水水力计算    2
1.7.2高区水力计算    10
1.8生活水泵的选择    14
第二章  排水系统    15
2.1生活排水系统    15
2.1.1排水系统选择    15
2.1.2生活排水系统的组成    15
2.1.3排水管道安装要求    15
2.1.4排水系统设计计算    15
2.1.5集水坑的计算    27
2.1.6化粪池的计算    27
2.2屋面雨水排水系统    29
2.2.1系统的选择    29
2.2.2雨水排水系统的组成    29
2.2.4雨水管管径的计算    29
第三章  消防给水系统    31
3.1室内消火栓系统    31
3.1.1消火栓系统的组成    31
3.1.2消防贮水池和屋顶消防水箱    31
[来源:http://Doc163.com]

3.1.3消火栓给水系统计算    32
3.1.4消火栓减压计算    34
3.1.5水泵接合器    35
3.2自动喷水灭火系统    35
3.2.1室内自动喷水灭火系统的选择    35
3.2.2喷淋系统的组成    36
3.2.3自动喷淋灭火系统的最不利管路计算    36
3.2.4报警阀组    38
3.2.5喷淋泵的选择    38
3.2.6喷淋系统减压计算    39
3.2.7喷淋水泵接合器    40
参考文献    41
致谢    42 [资料来源:https://www.doc163.com]
