某小高层宾馆给水排水工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

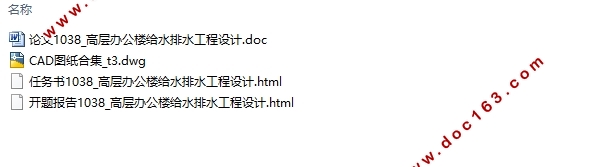

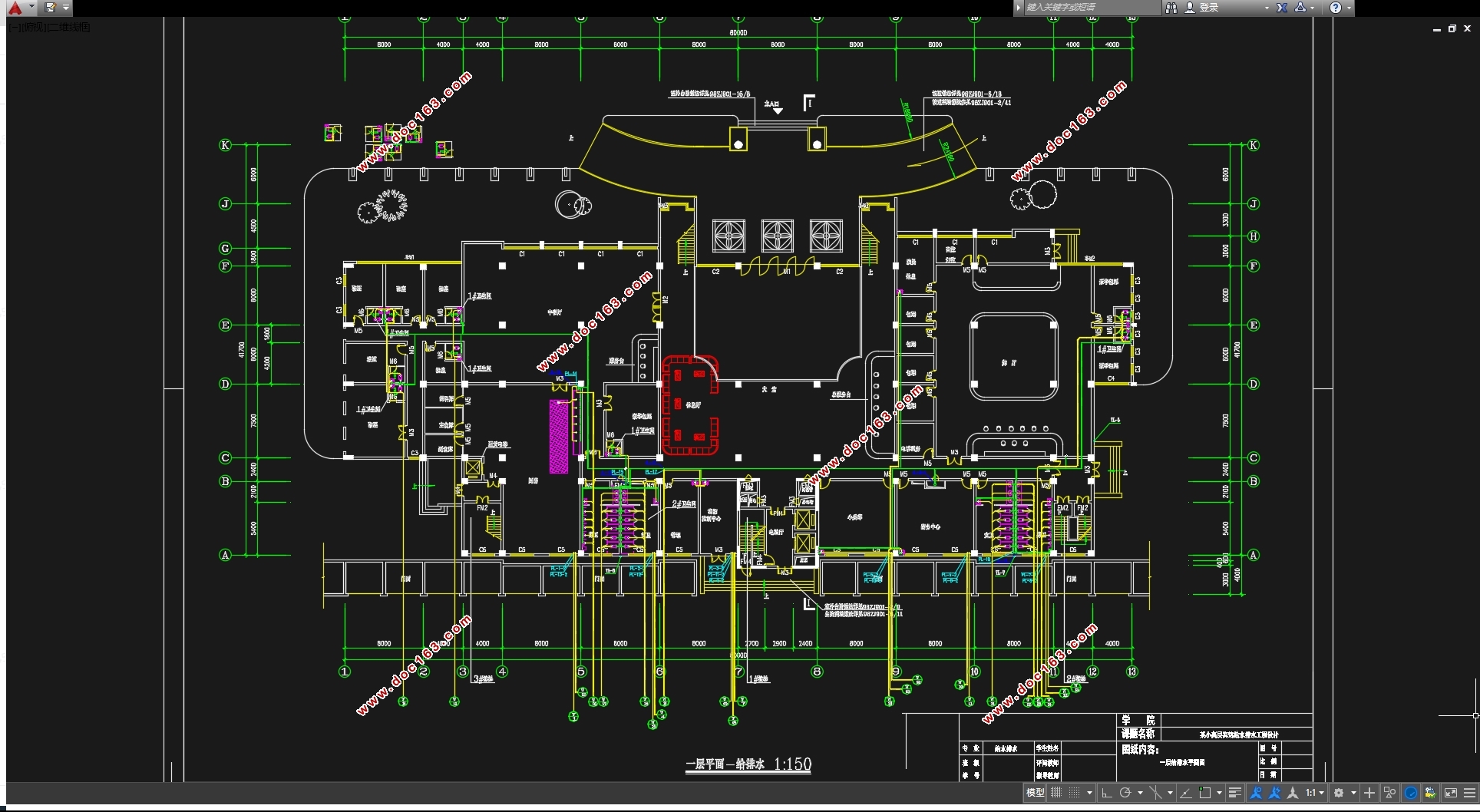

某小高层宾馆给水排水工程设计(含CAD图)(任务书,开题报告,计算说明书14200字,CAD图24张)
摘要
给水系统分区供水,从市政管网上接一根DN125的引入管,负一层至地上二层为市政管网直供;三至九层为加压区,采用变频泵加压供水。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,排入检查井后,再排入市政污水管网。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑雨水采用外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量30L/s,室内消火栓用水量40L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.2L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积612立方。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量30L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。选用箱泵一体化消防增压稳压设备(包含27立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。

[资料来源:http://doc163.com]


关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Abstract
Water supply system water, from municipal pipe network pick a service pipe DN125, he negative layer to the ground two Supplying municipal pipe network, three to nine layer is pressed a district, pressurized water pump with frequency. Architecture Indoor use sewage drainage, waste water diversion system, outdoor drainage system using waste and sewage confluence, after checking into the well, and then discharged into municipal sewage pipe network. Basement drainage ditches pooled by row to the sump, the submersible sewage pump discharge to upgrade manholes. Building with external drain rainwater, choose gravity flow system half pressurized, rain water bucket after roofing the rainwater collection tube row to inspect wells.
According to the specification, the building of two types of high-rise buildings, outdoor fire hydrant water 30L / s, fire hydrant water 40L / s, fire duration 2h. Hydrant enrich the water column height 12m, hose length 25m, gun nozzle flow 5.2L / s, fire standpipe diameter is DN100. In the attic is provided a test fire hydrant, fire hydrant box each have a remote start the fire pump buttons. Fire basin made of reinforced concrete structure, located on the outside basement pumping stations, the effective volume of 612 cubic meters. [版权所有:http://DOC163.com]
The building wet automatic sprinkler system, sprinkler system design flow 30L / s. Alarm valve located in the basement of the pumping station, the layers are set flow indicator, end water apparatus and a signal valve, which signals are sent to the fire control center for processing. Automatic sprinkler system of the project in three areas. Selection box integrated fire booster pump regulator device (including 27 m3 fire water tank) Storage 10min initial fire sprinkler system, fire hydrant system, water, initial fire extinguishing water from the tank, the latter by a basement fire extinguishing pumps and spray pour water pump.
Keyword: water-supply system  drainage system  hydrant system  automatic sprinkler system rainwater system

1.给水系统
1.1给水方案
1.1.1方案选择
该建筑共有9层地上加1层地下,市政水压为0.33-0.4MPa,可以供水到4层。因此,初步拟定分两个区:-1F~2F为低区,由市政管网直接供水;3F~9F为加压区,用变频泵加压供水。
1.1.2方案选择依据 [资料来源:http://Doc163.com]
①建筑高度不超过100m的建筑的生活给水系统,宜采用垂直分区并联供水或分区减压的供水方式。建筑高度超过100m的建筑,宜采用垂直串联供水方式。
②当建筑用水量较大时,不允许直接从市政给水管网抽水,此时需在室外或地下室设贮水池,内贮消防和生活用水,屋顶水箱水位由继电器自动启动水泵。
③由市政给水管网所提供的常年工作压力可以初步估算地下一层、一至四层的用水可以得到保证。同时利用市政给水管网的余压可节约能源消耗和设备费用,保证供水安全,减少占地面积,提高建筑物的利用率。
④当建筑高度较大时,如果采用一个给水系统供水,建筑底层管道系统的静水压力会很大,会产生必须采用高压管材、零件及配水器材,使设备材料费用增加,容易产生水锤噪音,水龙头、阀门等附件易被磨损,使用寿命缩短,以及使低层水龙头的流出水头过大,不仅使水流成射流喷溅,影响使用,而且管道内流速增加,以致产生流水噪声、振动噪声,并有可能使顶层给水龙头产生负压抽吸,形成回流污染。
1.2给水系统组成
建筑生活给水系统由下列部分组成:引入管,接户管,水表节点,入户管,管道系统,给水附件,地下贮水池、水泵与变频设备箱等组成。其中管道系统由干管、立管、支管组成。给水附件指给水管路上装设的各种水龙头及相应的闸阀、止回阀等。 [来源:http://Doc163.com]
  [版权所有:http://DOC163.com]

某小高层宾馆给水排水工程设计(含CAD图)
某小高层宾馆给水排水工程设计(含CAD图)
某小高层宾馆给水排水工程设计(含CAD图)
某小高层宾馆给水排水工程设计(含CAD图)
某小高层宾馆给水排水工程设计(含CAD图)
[版权所有:http://DOC163.com]

某小高层宾馆给水排水工程设计(含CAD图)


目录
摘要    1
Abstract    2
第一章  设计说明书
1.给水系统    5
1.1.1方案选择    5
1.1.2方案选择依据    5
1.2给水系统组成    6
1.3给水管道的布置与敷设    6
2.消防系统    7
2.1室内消火栓系统    7
2.1.1室内消火栓系统的选择    7
2.1.2系统组成    8
2.1.3设备及构筑物    8
2.1.4消火栓的安装    8
2.2自动喷淋系统    8
2.2.1室内自动喷水灭火系统的选择    8
2.2.2系统组成    9
2.2.3喷头的选择与布置    9 [资料来源:http://Doc163.com]
2.2.4设备及构筑物    10
2.2.5喷淋系统的安装    10
3.室内排水系统    10
3.1系统选择    10
3.2系统组成    10
3.3主要设备及构筑物    10
3.4排水管道安装要求    10
4.雨水系统    11
4.1雨水排水系统的选择    11
4.2雨水排水系统的组成    11
4.3雨水管道的敷设与布置    12
第二章  计算说明书
1.给水系统计算    13
1.1设计计算说明    13
1.2生活用水量设计计算依据    13
1.3生活用水量设计计算    13
1.4设计秒流量的确定    15
1.5生活给水系统水力计算    15
1.5.1设计依据    15
1.5.2高区给水水力计算    16
1.5.3低区水力计算    27
2.室内消火栓给水系统的计算    35
2.1消防水池    35

[版权所有:http://DOC163.com]


2.1.1消防水池的设置    35
2.1.2体积计算    35
2.2屋顶消防水箱    35
2.3消火栓参数    36
2.4消火栓布置间距    37
2.5消火栓的确定    37
2.6消火栓的水力计算    37
2.7水泵接合器选定    40
2.8消火栓减压计算    40
2.9室外消火栓的设置    41
3.自动喷水灭火系统    41
3.1水力计算    41
3.2选泵计算    44
3.3水泵接合器    44
4.室内排水系统的设计与计算    44
4.1水力计算    45
4.2集水坑及提升泵计算选型    58
4.2.1地下室集水坑计算    58
4.2.2水泵房集水坑及提升泵计算选型    59
5.建筑雨水排水系统的设计与计算    59
5.1降雨强度    59
5.2汇水面积    60 [资料来源:Doc163.com]
5.3设计秒流量    60
5.4雨水斗选用    61
5.5连接管计算    61
5.7立管计算    61
5.8排出管计算    62
参考文献    63
致谢:    63
  [资料来源:Doc163.com]
