汉川市污水处理厂设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

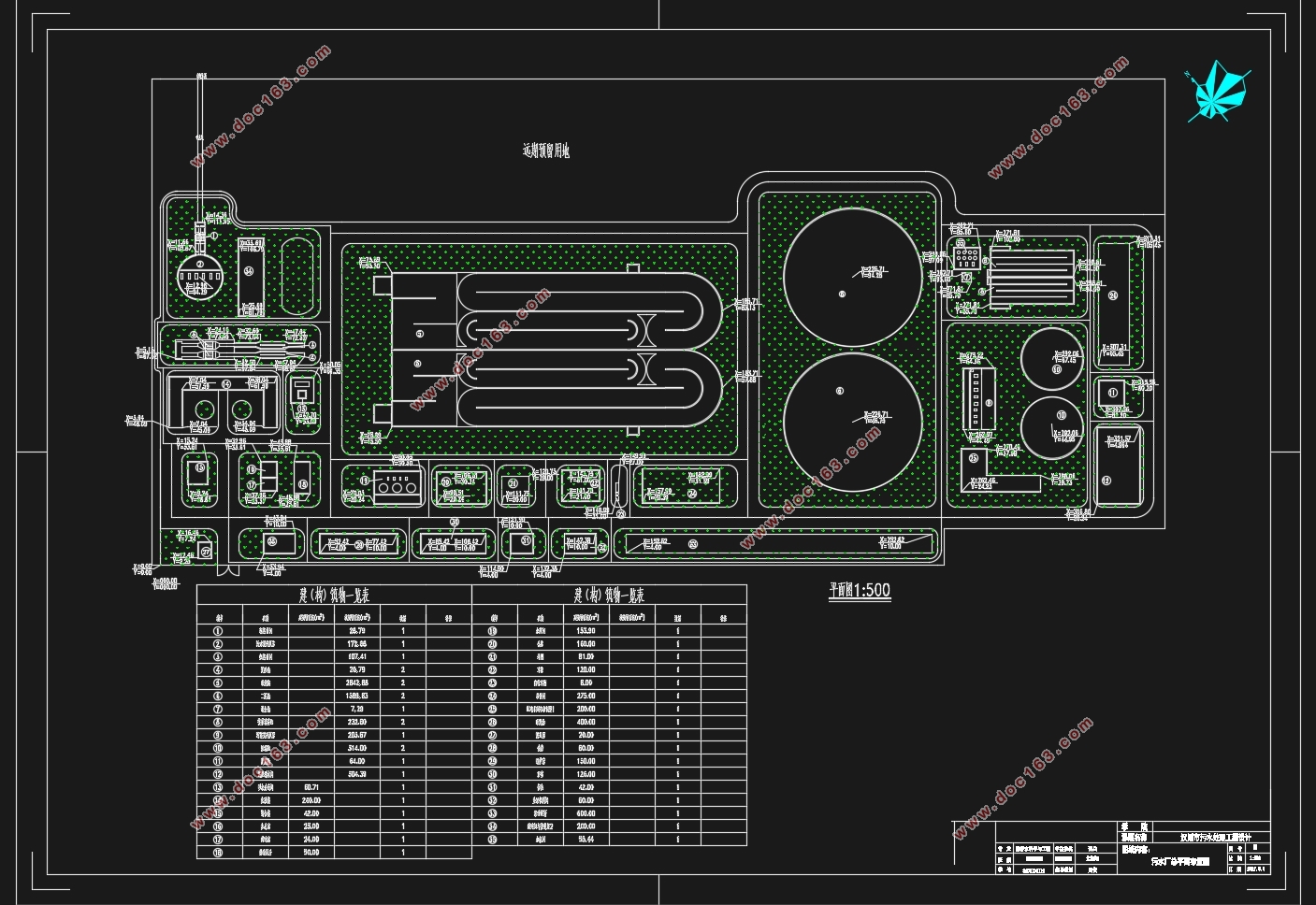

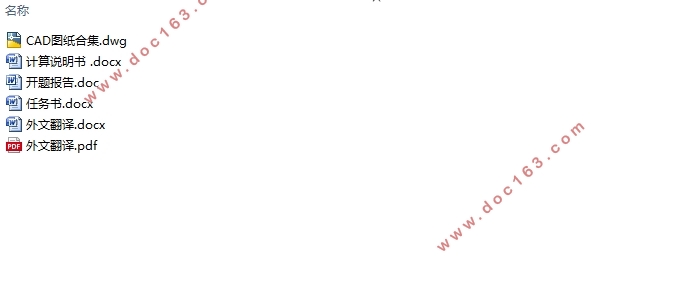

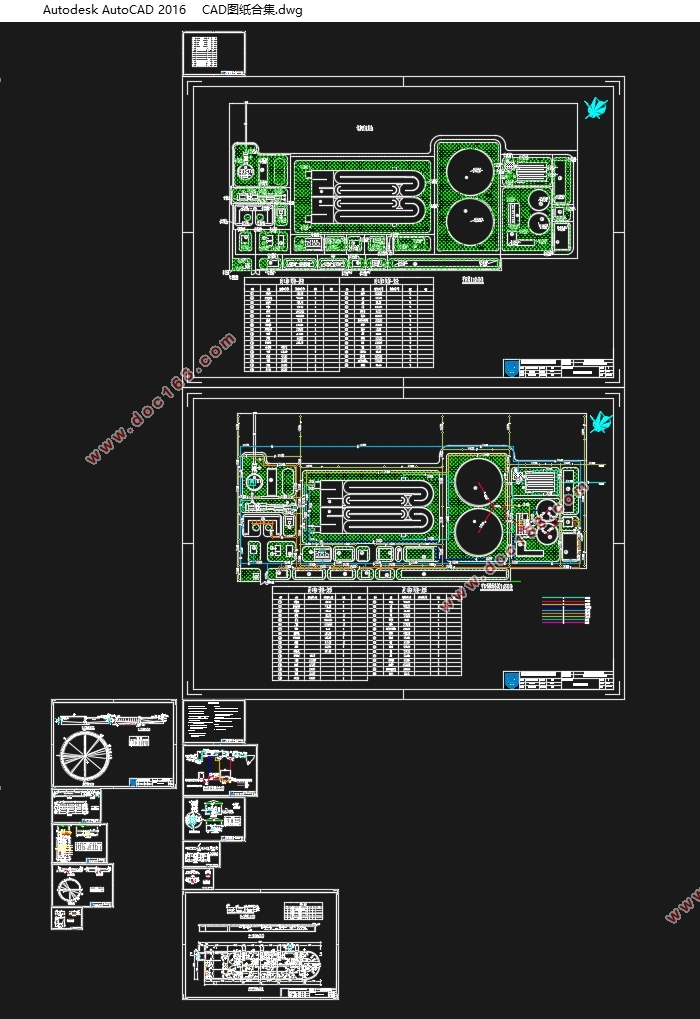

汉川市污水处理厂设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书22000字,CAD图12张)
摘要
随着汉江城区人口增长与经济发展,污水排放量逐年增加,汉江水资源环境和汉江沿岸生态环境将急剧恶化。本设计根据给定的原始资料以及相关规范要求,进行汉川市近期设计污水量为4.5万t/d ,远期设计污水量为6万t/d的污水处理厂设计。综合经济效益、技术应用、各项进水指标浓度以及最终达到的一级A排放标准的要求等,选择完整的二级处理系统。工艺流程包括污水物理处理阶段、污水生物处理阶段、污泥处理阶段。
污水物理处理阶段构筑物依次为:粗格栅、污水提升泵站、细格栅、平流沉砂池。紧接着污水生物处理阶段构筑物依次为:改良型氧化沟、二沉池、接触消毒池,最后污水达标排入汉江。污泥处理阶段构筑物依次为:污泥提升泵站、浓缩池、贮泥池、污泥脱水间,最后污泥外运处理。
关键词:污水处理厂  改良型氧化沟  污水处理  污泥处理

Design of the wastewater treatment plant in hanchuan
abstract
With the Hanjiang urban population growth and economic development, sewage discharge increased year by year, Hanjiang River water environment and the Han River ecological environment will deteriorate sharply. The design of Hanchuan City, according to the design of the original data and related specifications, the recent design of Hanchuan City, the sewage volume of 45,000 t / d, long-term design of sewage treatment capacity of 60,000 t / d sewage treatment plant design. Comprehensive economic benefits, technical applications, the concentration of water targets and the final level of A to meet the requirements of a standard, select a complete secondary processing system. The process includes sewage treatment phase, sewage biological treatment stage, sludge treatment stage. [资料来源:http://Doc163.com]
Sewage treatment stage of the structure were: coarse grille, sewage pumping station, fine grille, advection grit chamber. Followed by the biological treatment of sewage treatment stage in order: improved oxidation ditch, secondary settling tank, contact disinfection pool, the final discharge standards into the Han River. The sludge treatment stage structure is: sludge lifting pump station, concentrated pool, sludge storage tank, sludge dewatering, and finally sludge handling.
Key words: sewage treatment planti;mproved oxidation ditch;sewage treatment;sludge treatment

设计原始资料
汉川市地处江汉平原,由于汉江横贯全境,历经洪水漫流冲刷,形成汉江沿岸略高,中部低平,东南部有起伏的山丘,西北部边缘(汉北河以北)有从湖滨隆起的岗地,境内地貌形状大体可划分为平原和低丘两种类型,分别占土地总面积的97%和3%。地质为中生界和新生界第四系统(Q),下部为砾石层,上部为粘土、亚粘土层,厚1-50米。
汉川市属亚热带季风气候,平均气温16.1℃,平均降水量1200mm、日照充足、热量丰富、降水丰沛、雨热同步、气候温和、四季分明、无霜期245天,既利于农作物生长,也宜于林、牧、副、渔发展。全市多年平均气温为16.10C,最高气温为38.40C,最低气温为-17.30C。

[来源:http://www.doc163.com]

多年平均降雨量1252mm,由于受季风影响,四季风暖干湿分明,雨量变率大而不稳,降雨多集中在5~8月,占全年降水的53.1%,4~10月降雨占全年的78.3%,月平均降雨以6月最多,12月最少。
常年主导风向为北风,南风次之。年平均风速3.7m/s。
全市属于长期下降,近期上升的断陷平原地带,内力地质作用并不活跃,历史上尚无明显的地震活动全市为地震烈度5度区,一般可考虑不设防。
汉江的水资源主要来自大气降水,多年平均降水量700-1100mm,年际、年内雨量分布不均,5-10月降雨量占全年70-80%。
汉江干流总落差为1964m,汉江汉川段的水文特征值如下(黄海高程):
最高洪水位:29.607m(1974年)
最低水位:14.766m(1967年)
多年平均水位:19.626m(1965—1981年)
多年平均高水位:26.956m(1951—1996年)
多年平均低水位:16.026m(1965—1981年)
设计频率P=97%的最低水位14.636m。
目前汉江水质为Ⅱ类。

[来源:http://Doc163.com]

汉川市污水处理厂设计(含CAD图)
汉川市污水处理厂设计(含CAD图)
汉川市污水处理厂设计(含CAD图)
汉川市污水处理厂设计(含CAD图)


目录
第一章 设计总论    3
1.1设计题目    3
1.2设计要求    3 [资料来源:https://www.doc163.com]
1.2.1设计原始资料    3
1.2.2 设计内容    4
1.2.3 设计要求    4
第二章 污水处理工艺设计    4
2.1设计进出水水质    4
2.2污水处理工艺流程选择    5
第三章 污水处理系统设计    8
3.1设计水量计算    8
3.2进水渠    8
3.3粗格栅    9
3.4集水井和污水提升泵房    11
3.5细格栅    15
3.6沉砂池    18
3.7氧化沟    21
3.8二沉池    35
3.9接触消毒池与加氯间    40
第四章 污泥处理系统设计    43
4.1处理工艺流程的选择    43
4.2污泥泵房    44
4.2.1泵选型    44
4.2.2集泥井与污泥泵房设计    46
4.3污泥浓缩池    46
4.4贮泥池的设计    49
4.5污泥调理和脱水    50 [来源:http://Doc163.com]
第五章 污水处理厂总体布置    53
5.1污水厂平面布置    53
5.1.1平面布置原则    53
5.1.2辅助建筑物面积确定    55
5.2污水处理厂高程布置    55
5.2.1水头损失计算    56
5.2.2构筑物高程计算    64
5.2.3污泥回流高程校核    65
5.2.4污泥浓缩池上清液回流校核    66
第六章 污水处理厂投资估算    67
6.1土建部分    67
6.1.1构筑物投资估算    67
6.1.2建筑物投资估算    68
6.1.3厂区其他部分投资估算    68
6.2设备投资估算    69
6.3管道部分    71
6.4总投资费用    72 [资料来源:Doc163.com]
