扬州某开发区商务大楼给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

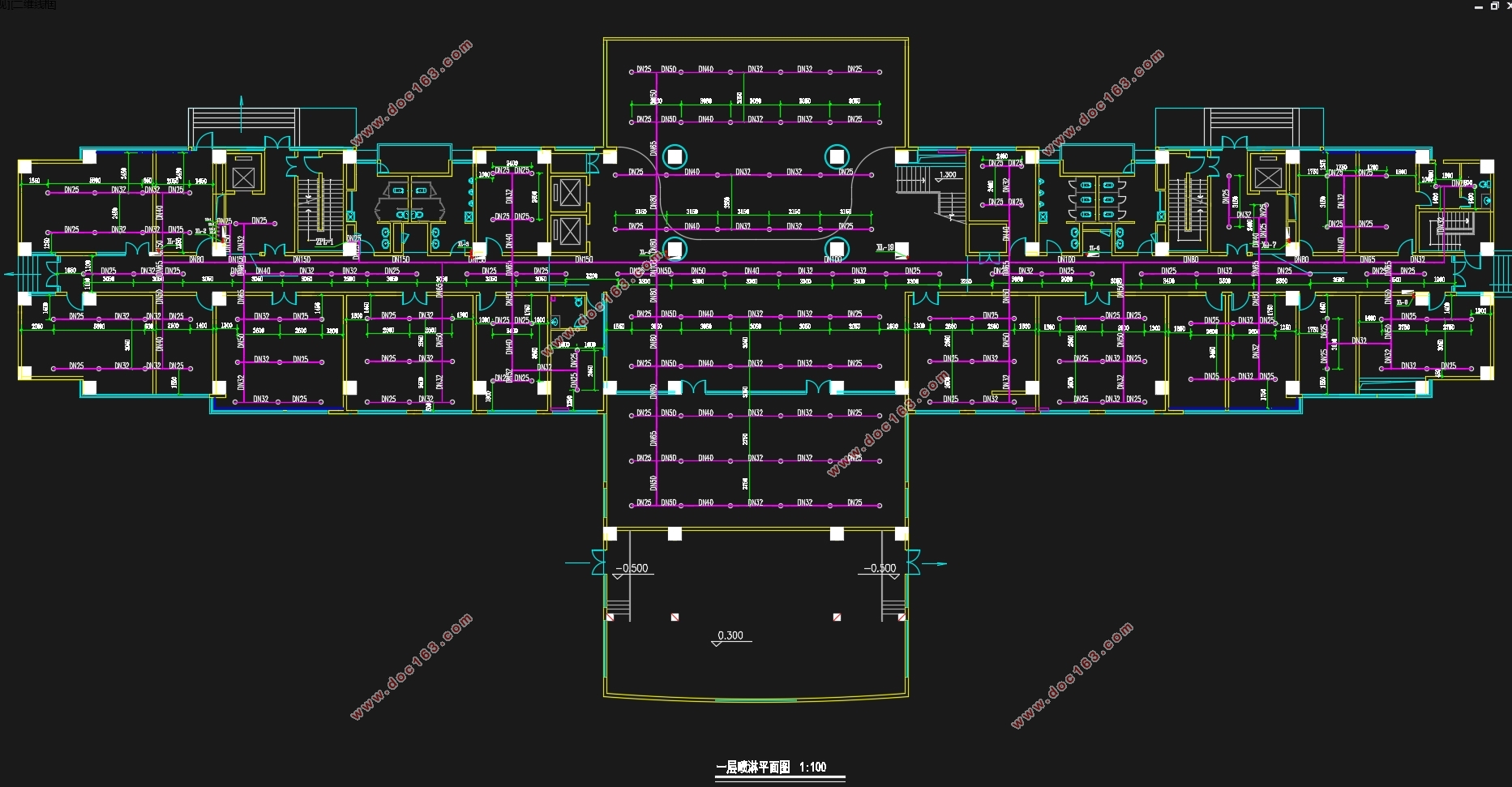

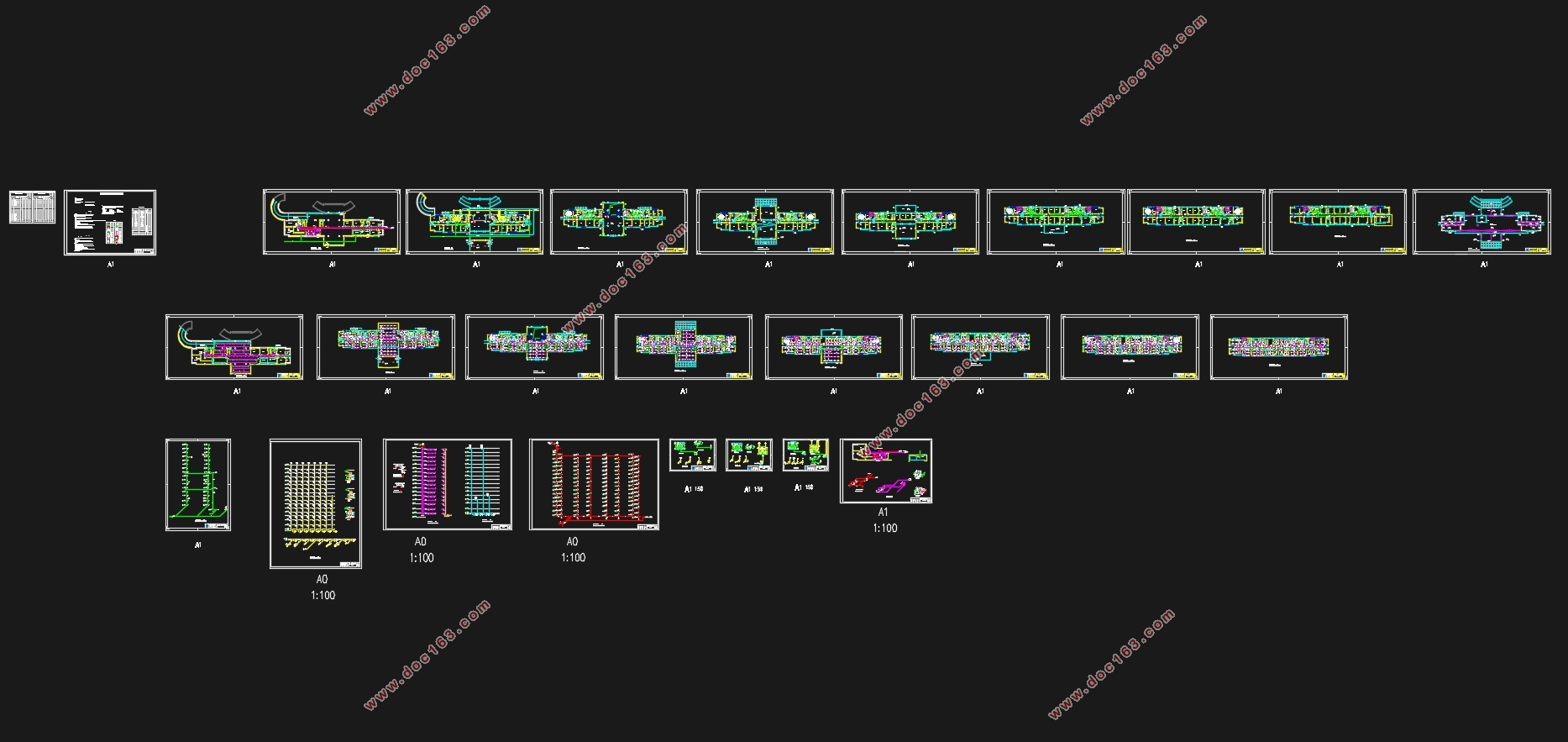

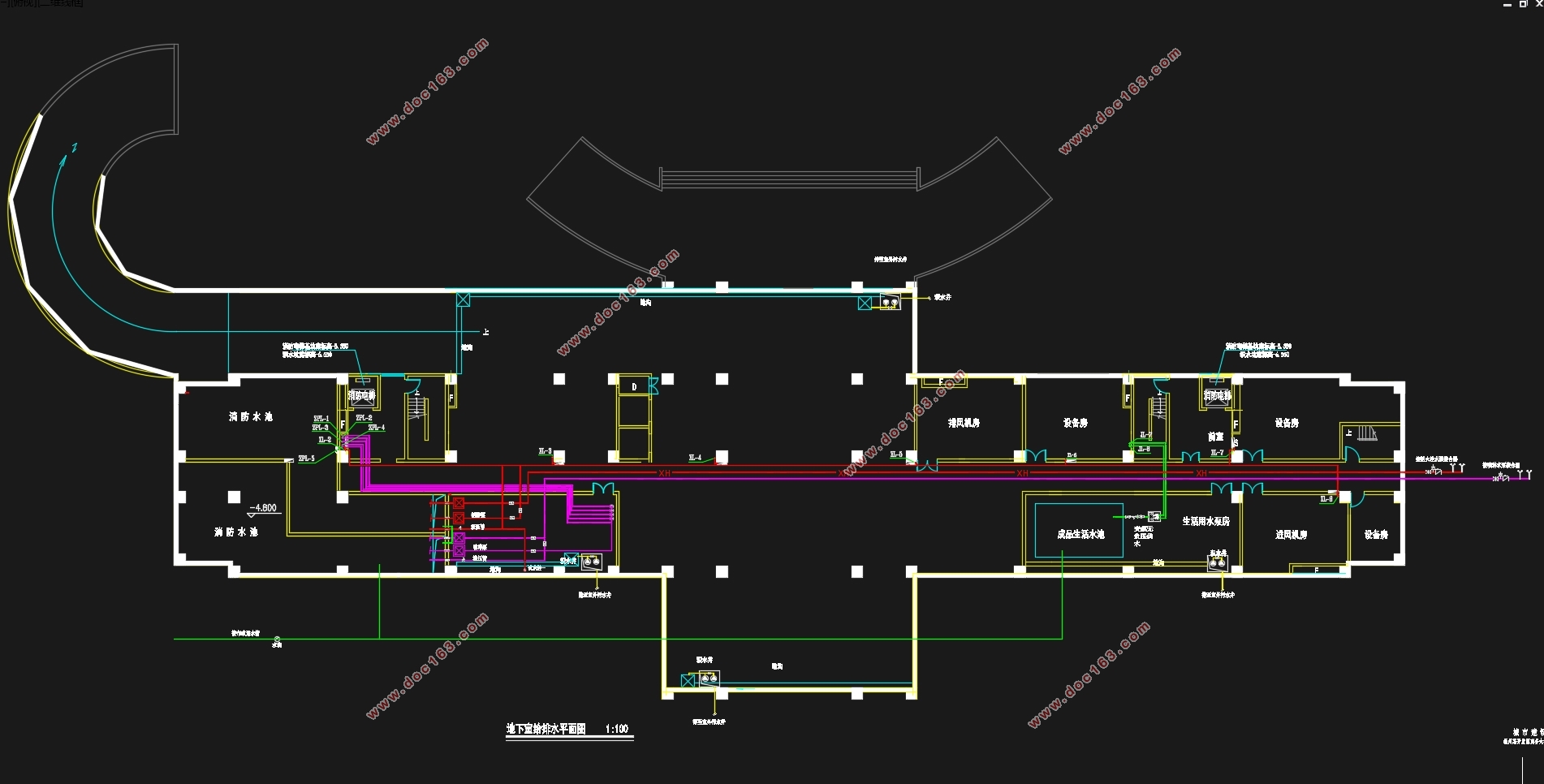

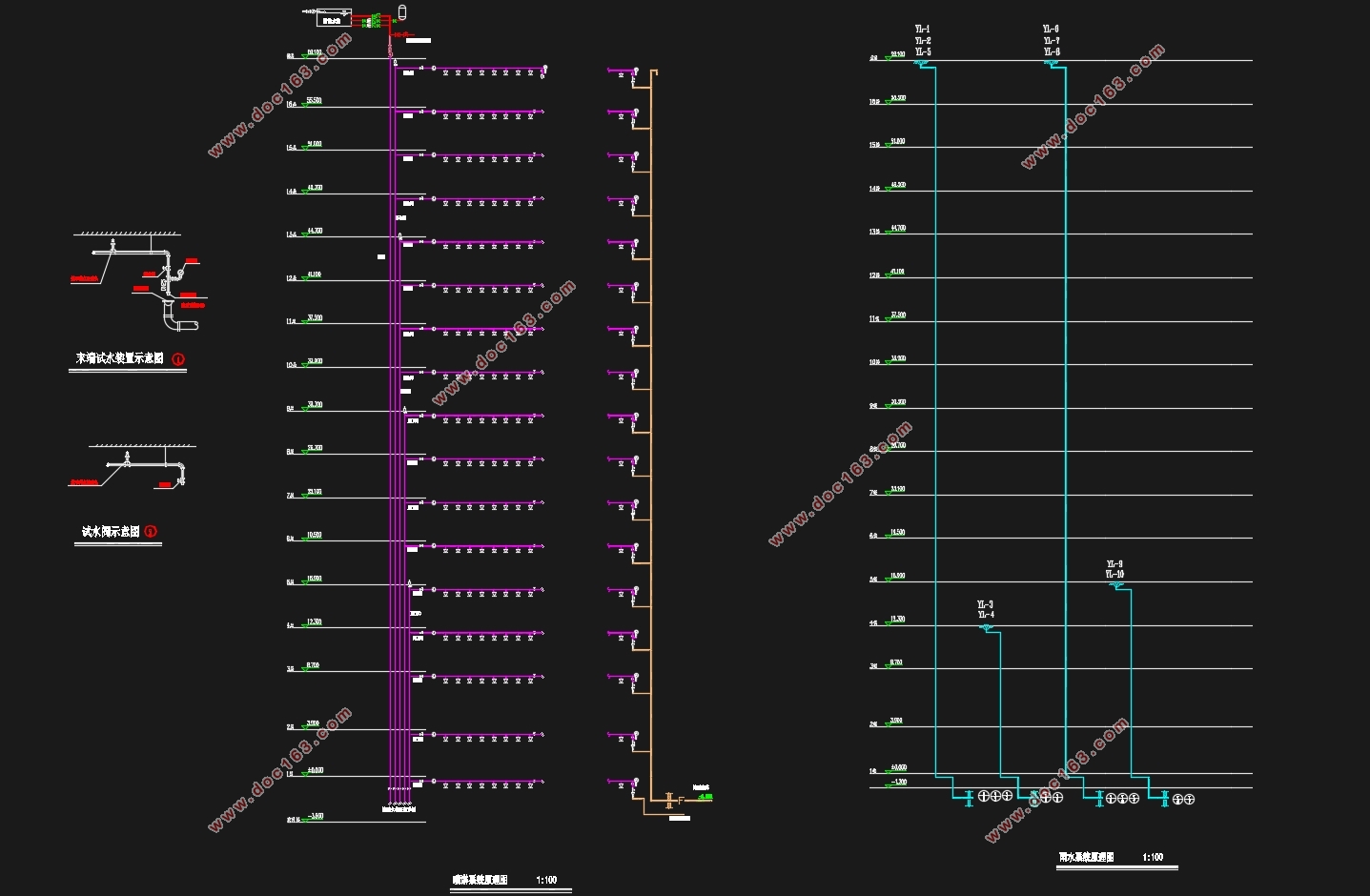

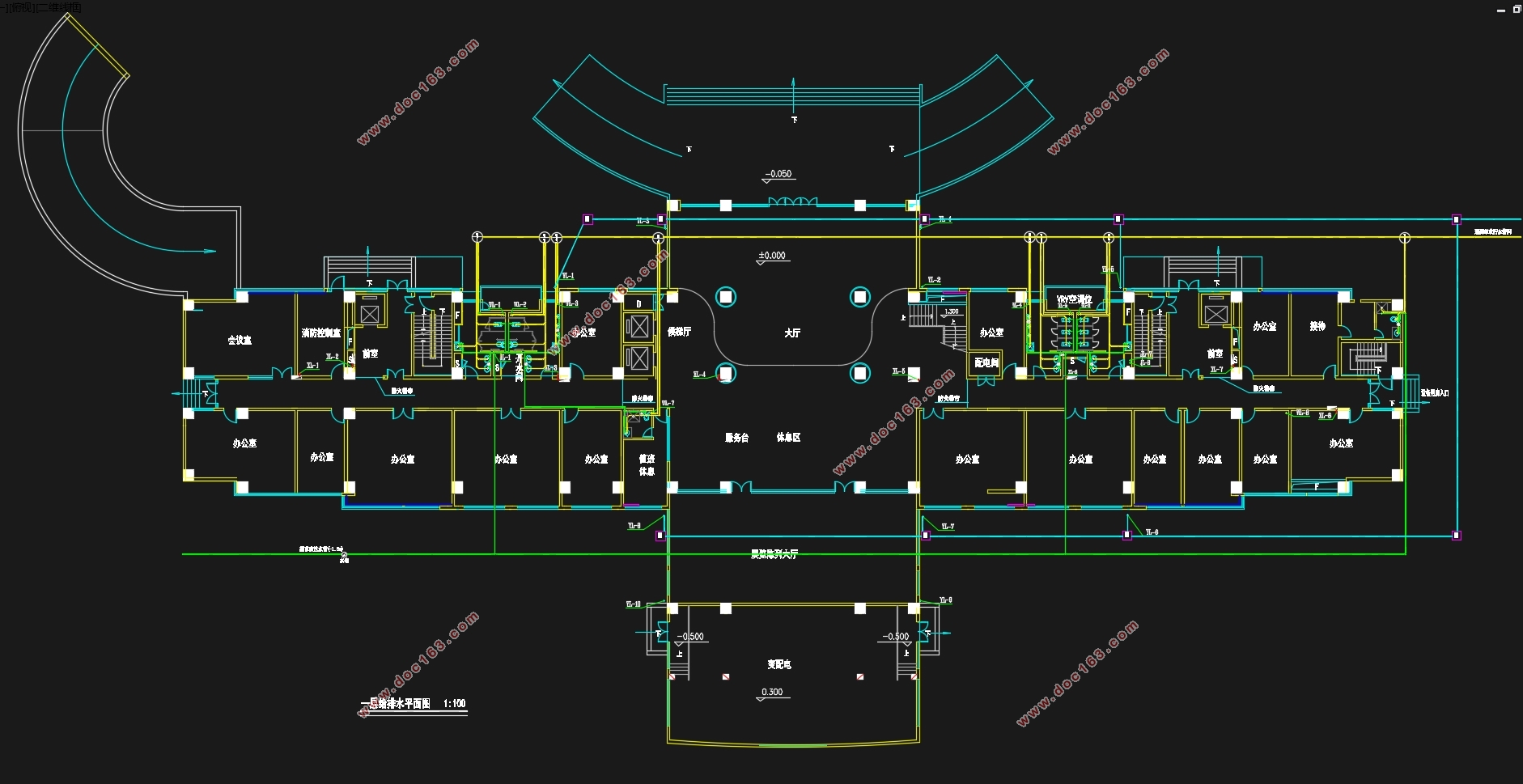

扬州某开发区商务大楼给排水设计(含CAD图)(任务书,开题报告,计算说明书16000字,CAD图25张)
摘要
给水系统分区供水,从市政管网上接一根DN200的引入管,负一层至地上四层为市政管网直供;五至十六层为加压区,采用变频泵加压供水。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,排入检查井后,再排入市政污水管网。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑雨水采用外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量30L/s,室内消火栓用水量40L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积641立方。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量30L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分5个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。

[资料来源:www.doc163.com]


关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

Water Supply and Drainage Design of an Agency Office in Changzhou
Abstract
Water supply system of regional water supply, from the municipal pipe online access a root DN200 into pipe, negative a layer to layer for the municipal pipe network direct supply; 5 to 16 layer for pressor area, the variable frequency pump pressurized water supply. Building interior drainage with sewage, waste water diversion system, outdoor drainage using sewage streaming of scrap, discharged into the inspection wells, and then discharged into the municipal sewage pipe network. Basement drainage through a drainage ditch pooled row to sump, the submersible sewage pump upgrade row to check well. Construction of rainwater by external drainage, gravity half pressure flow system, rain after collecting roof rain water bucket by the rain water pipe row to inspection wells.
According to the specification, the building is the second class of high-rise buildings, outdoor fire hydrant water is, indoor fire hydrant water 40L / s fire continue 2H hydrant enrich the water column height of 12M, hose length of 25m, the water gun nozzle flow 5.16L/s, fire vertical pipe diameter was DN100. in the roof layer test fire a, each indoor fire hydrant boxes are equipped with remote start the fire pump button. Fire pool by the reinforced concrete structure, arranged on the outer sides of the basement pump room, the effective volume 641 cubic.
[来源:http://www.doc163.com]

The building adopts wet type automatic water spraying fire extinguishing system, sprinkler system design flow 30L/s. alarm valve is arranged on the basement pump room, each layer shall be provided with flow indicator, the end water test equipment and signal valve, the signal was sent to fire control center. The project of automatic water spraying arc ignition system divided into five zones. Selection of tank pump integration of fire pressure stabilizing device (including 18 cubic meters of fire water tank) storage fire initial 10min of automatic water spraying fire extinguishing system, indoor fire hydrant system water, the initial fire by water supply, post fire from the basement of the fire pump and spray pump water supply.
Keyword: water-supply system  drainage system  hydrant system  automatic sprinkler system rainwater system

工程概况
该课题为扬州某开发区商务大楼给排水设计,该建筑属高层公共建筑,建筑已完成条件图设计,现要求给排水专业对其进行给排水设计。该建筑共十六层,建筑总高度为55.5m,地上十六层,地下一层。地下层设生活水池、消防水池、水泵房,并有自动报警装置。因为该建筑为公共建筑,所以除设有消水栓系统外,还设有自动喷水灭火系统。该建筑外墙的背面、正面30M处分别有一市政给水管道经过,管顶标高为-1.5M,管径为DN200,供水最低压力为25M水头;建筑背面50M、60M处分别有一市政污水管、市政雨水管,管底标高分别为-2.0M和-3.0M。

[资料来源:https://www.doc163.com]




[版权所有:http://DOC163.com]

扬州某开发区商务大楼给排水设计(含CAD图)
扬州某开发区商务大楼给排水设计(含CAD图)
扬州某开发区商务大楼给排水设计(含CAD图)
扬州某开发区商务大楼给排水设计(含CAD图)
扬州某开发区商务大楼给排水设计(含CAD图)

[版权所有:http://DOC163.com]
目录
摘要    I
Abstract    II
1.给水系统    1
1.1给水方案    1
1.1.1方案选择    1
1.1.2方案选择依据    1
1.2给水系统组成    1
1.3给水管道的布置与敷设    2
2.消防系统    2
2.1室内消火栓系统    2
2.1.1室内消火栓系统的选择    2
2.1.2系统组成    3
2.1.3设备及构筑物    3
2.1.4消火栓的安装    3
2.2自动喷淋系统    4
2.2.1室内自动喷水灭火系统的选择    4
2.2.2系统组成    4
2.2.3喷头的选择与布置    4
2.2.4设备及构筑物    5
2.2.5喷淋系统的安装    5
3.室内排水系统    5
3.1系统选择    5
3.2系统组成    6
3.3主要设备及构筑物    6 [版权所有:http://DOC163.com]
3.4排水管道安装要求    6
4.雨水系统    6
4.1雨水排水系统的选择    6
4.2雨水排水系统的组成    7
4.3雨水管道的敷设与布置    7
1.给水系统计算    8
1.1设计计算说明    8
1.2生活用水量设计计算依据    8
1.3生活用水量设计计算    8
1.4设计秒流量的确定    9
1.5生活水箱容积    9
1.6生活给水系统水力计算    10
1.6.1设计依据    10
1.6.2卫生间给水水力计算    11
1.6.3低区水力计算    13
1.6.4中压区水力计算    14
1.6.5 高区压区水力计算    17
1.7水表选择    18
1.8地下室生活水泵的选择    19
1.9低区给水系统所需压力校核    20
2.室内消火栓给水系统的计算    20
2.1消防水池    20

[资料来源:Doc163.com]

2.1.1消防水池的设置    20
2.1.2体积计算    21
2.2屋顶消防水箱    22
2.3消火栓保护半径    23
2.4消火栓布置间距    23
2.5消火栓的确定    23
2.6消火栓的水力计算    24
2.7水泵接合器选定    27
2.8消火栓减压计算    28
3.自动喷水灭火系统    29
3.1自动喷淋灭火系统的基本数据    29
3.2管道与报警阀布置    29
3.3喷头的选用与布置    30
3.4系统的设计流量    30
3.5  报警阀的压力损失    31
3.7选泵计算    32
3.8水泵接合器    32
4.室内排水系统的设计与计算    33
4.1横支管的计算    33
4.2立管计算    43
4.3底层排出管计算    43
4.4集水坑及提升泵计算选型    43 [版权所有:http://DOC163.com]
4.4.1地下室车库集水坑(A#)计算    43
5.建筑雨水排水系统的设计与计算    44
5.1降雨强度    44
5.2汇水面积    44
5.3设计秒流量    45
5.4雨水斗选用    47
5.5连接管计算    47
5.7立管计算    47
5.8排出管计算    47
参考文献    49
  [资料来源:https://www.doc163.com]
