资料介绍:

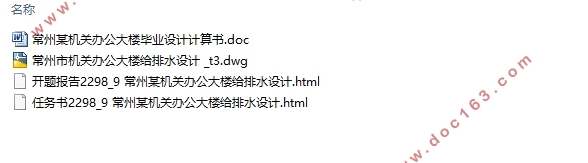

常州市某机关办公大楼给排水设计(含CAD图)(任务书,开题报告,计算说明书20000字,CAD图35张)
摘 要

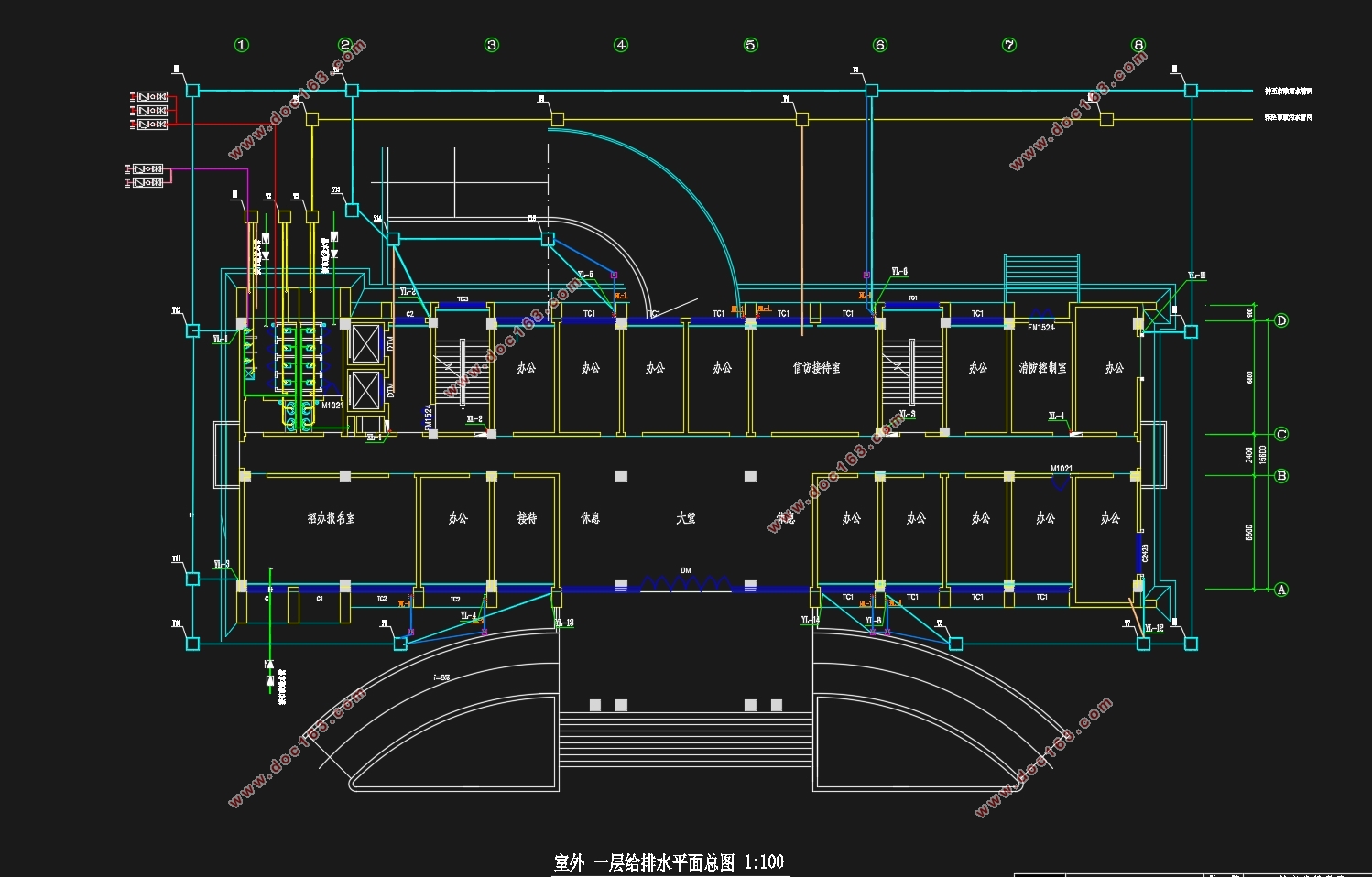

给水系统分区供水,从市政管网上接一根DN50的引入管,负一层至地上三层为市政管网直供;四至十五层为加压区,采用变频泵加压供水。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,排入检查井后,再排入市政污水管网。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑雨水采用外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量30L/s,室内消火栓用水量40L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积641立方。

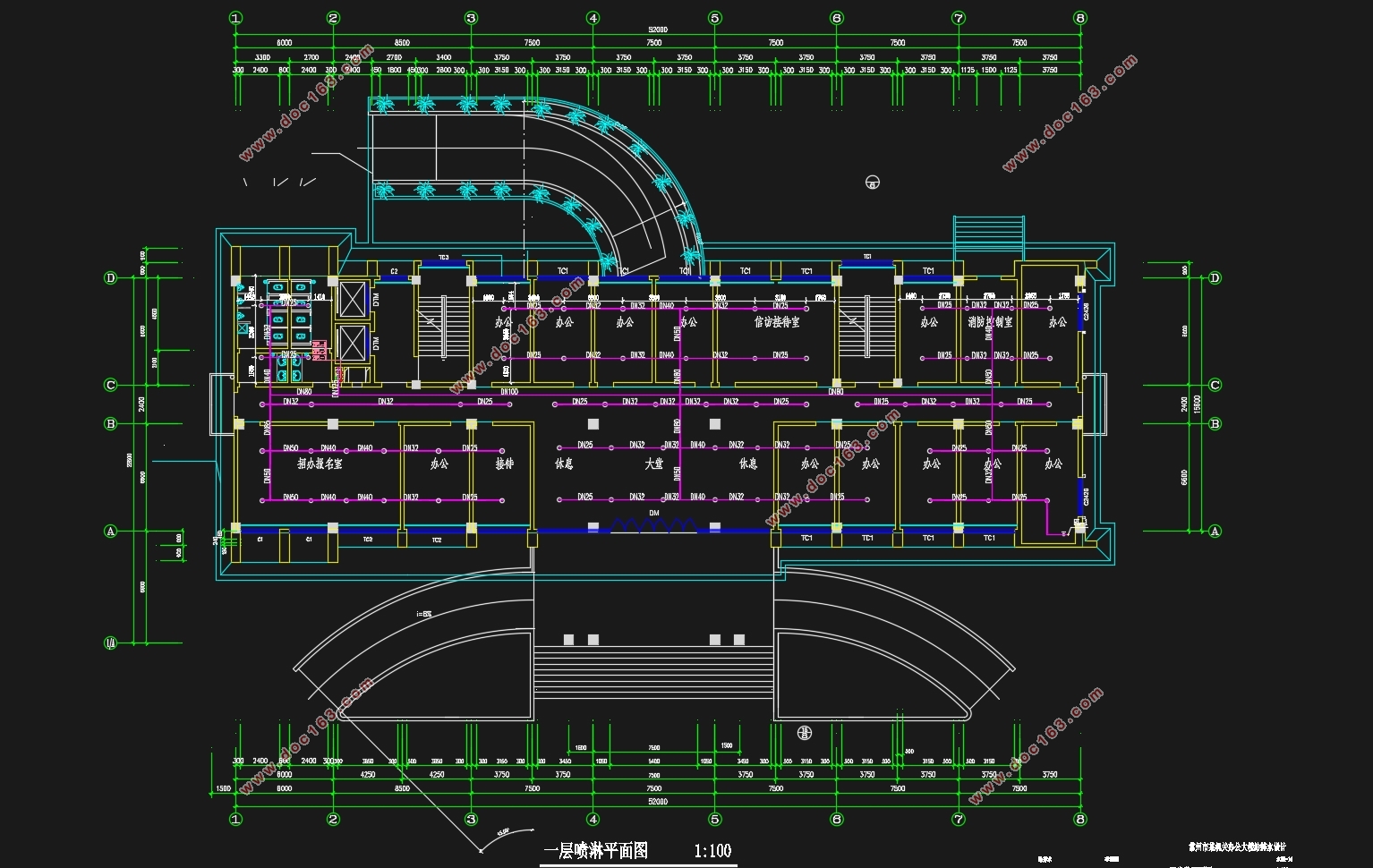

该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量30L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分2个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。 [来源:http://www.doc163.com]
关键词:给水系统  排水系统  消火栓系统  自动喷水灭火系统  雨水系统

ABSTRACT
Water supply system water, from municipal pipe network pick a service pipe DN50, he negative layer to the ground three Supplying municipal pipe network, four to fifteen layer is pressed a district, pressurized water pump with frequency. Architecture Indoor use sewage drainage, waste water diversion system, outdoor drainage system using waste and sewage confluence, after checking into the well, and then discharged into municipal sewage pipe network. Basement drainage ditches pooled by row to the sump, the submersible sewage pump discharge to upgrade manholes. Building with external drain rainwater, choose gravity flow system half pressurized, rain water bucket after roofing the rainwater collection tube row to inspect wells.
According to the specification, the building of two types of high-rise buildings, outdoor fire hydrant water 30L / s, fire hydrant water 40L / s, fire duration 2h. Hydrant enrich the water column height 12m, hose length 25m, gun nozzle flow 5.16L / s, fire standpipe diameter is DN100. In the attic is provided a test fire hydrant, fire hydrant box each have a remote start the fire pump buttons. Fire basin made of reinforced concrete structure, located on the outside basement pumping stations, the effective volume of 641 cubic meters.

[来源:http://www.doc163.com]

The building wet automatic sprinkler system, sprinkler system design flow 30L / s. Alarm valve located in the basement of the pumping station, the layers are set flow indicator, end water apparatus and a signal valve, which signals are sent to the fire control center for processing. Automatic sprinkler system of the project in three areas. Selection box integrated fire booster pump regulator device (including 18 m3 fire water tank) Storage 10min initial fire sprinkler system, fire hydrant system, water, initial fire extinguishing water from the tank, the latter by a basement fire extinguishing pumps and spray pour water pump.
Keyword: water-supply system  drainage system  hydrant system  automatic sprinkler system rainwater system

1.1 工程概况及设计资料
1.1.1  建筑设计资料

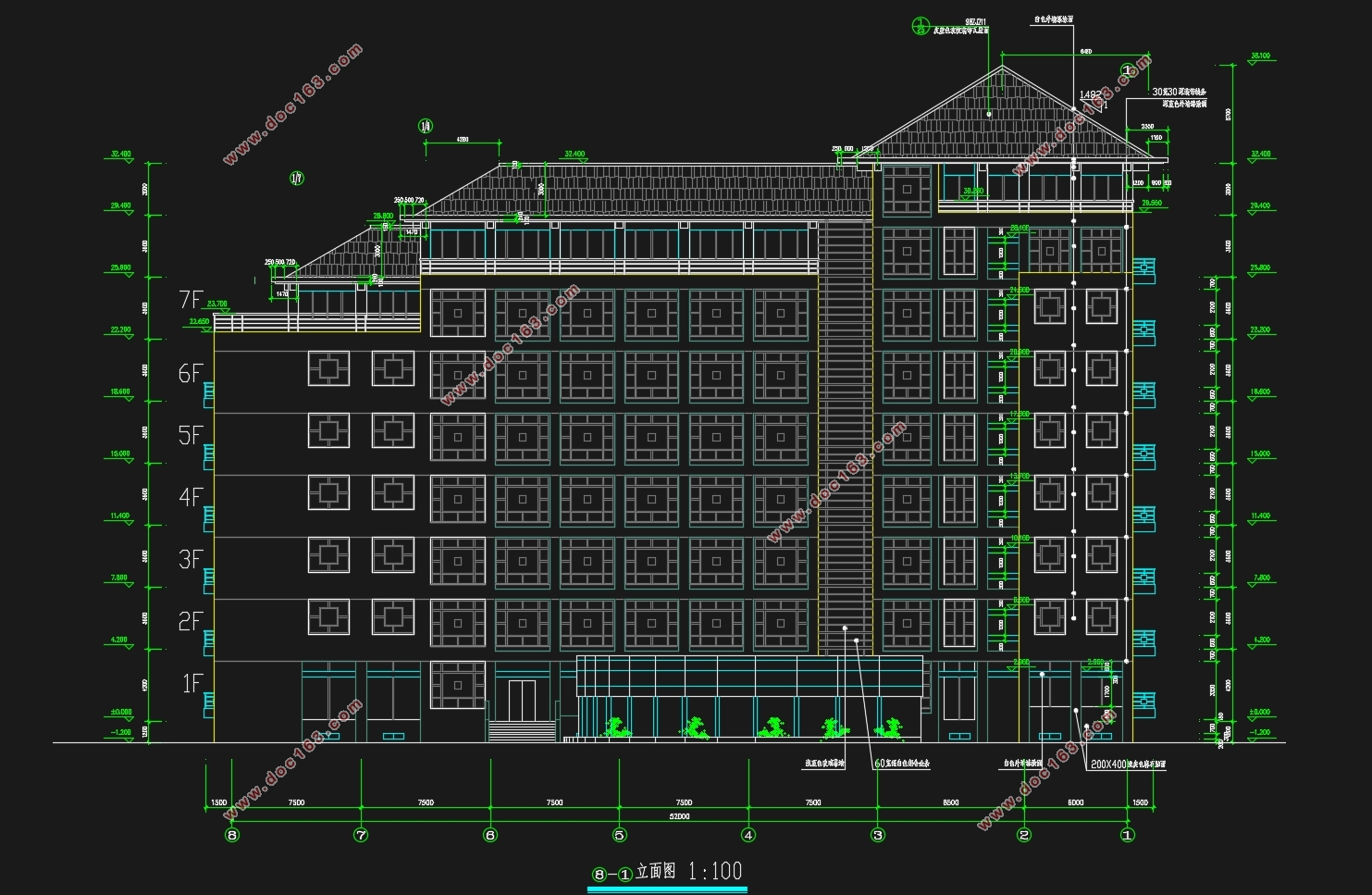

本工程为常州市某机关办公大楼给排水设计,为建筑属高层公共建筑,建筑已完成条图设计现要求给排水专业对其进行给排水设计。该建筑共十五层,建筑总高度为66.9m,地上十五层,地下一层。地下一层为停车场及相关设备用房(其功能分配以及建筑室内外高差详见地下室平面图)。

[资料来源:Doc163.com]


1.1.2 给水排水设计资料
  (1)给水水源
该建筑的北侧、南侧50M处分别有一市政给水管道经过,管顶标高为-1.5M,管径为DN200,供水最低压力为20M水头。
  (2)排水条件
建筑北侧55M、58M处分别有一市政污水管、市政雨水管,管顶标高分别为-2.0M和-3.0M。
  (3)室外消防
本设计不涉及室外消火栓的设置。
  (4)卫生设施
住宅部分每户卫生间,内设小便器,拖把池,洗脸盆及蹲式大便器等。
1.2 设计任务及内容
根据建筑的性质、用途和建设单位的要求,对该办公楼进行给水排水设计。本设计应包括生活给水系统、消防系统(包括消火栓系统和自动喷水灭火系统)、生活排水系统、雨水系统。
1.3 设计要求
(1)根据建筑资料判定建筑的性质、用途,确定所需的系统;
(2)拟定生活给水设计、消防给水设计、排水设计等方案;
(3)确定管道走向及敷设方式,绘制管道平面图和系统图;
(4)对各系统进行设计计算,确定管径、需增设的设备及构筑物;
(5)编制设计说明书和计算书。

[来源:http://Doc163.com]

常州市某机关办公大楼给排水设计(含CAD图)
常州市某机关办公大楼给排水设计(含CAD图)
常州市某机关办公大楼给排水设计(含CAD图)
常州市某机关办公大楼给排水设计(含CAD图)
常州市某机关办公大楼给排水设计(含CAD图)

[来源:http://Doc163.com]


常州市某机关办公大楼给排水设计(含CAD图)


目  录
摘   要    V
ABSTRACT    VI
第一章  绪论    1
1.1 工程概况及设计资料    1
     1.1.1  建筑设计资料    1
     1.1.2 给水排水设计资料    1
 (1)给水水源    1
1.2 设计任务及内容    1
1.3 设计要求    1
1.4 设计说明书和计算书的编写    2
1.5 毕业设计成果提交    2
1.6 设计依据    2
2. 设计方案说明    3
2.1 建筑内给水系统    3
     2.1.1 系统的选择    3 [来源:http://Doc163.com]
     2.1.2 分区给水的划分    3
     2.1.3 给水方式的选择    3
     2.1.4 系统组成    4
     2.1.5 给水管道及设备安装    4
2.2 建筑内消防系统    5
     2.2.1 系统的选择    5
     2.1.3设备及构筑物    7
     2.2.2 消防管道及设备安装要求    7
2.3 建筑内排水工程    8
     2.3.1 系统的选择    8
     2.3.2 系统的组成    9
     2.3.3 排水管道安装要求    9
2.4 雨水系统    10
     2.4.1雨水排水系统的选择    10
     2.4.2雨水排水系统的组成    10
     2.4.3雨水管道的敷设与布置    10 [资料来源:Doc163.com]
第二章  设计计算书    11
3.1 建筑给水系统的设计计算    11
     3.1.1 设计方案    11
     3.1.2 给水管网水力计算    11
     3.1.3卫生间给水水力计算    13
     3.1.4加压区水力计算    16
     3.1.5水表选择    17
     3.1.6 地下室生活水泵的选择    18
     3.1.7低区给水系统所需压力校核    20
  3.2消防水池    20
     3.2.1消防•水池的设置    21
     3.2.2体积计算    21
3.3消火栓系统的设计计算    22
     3.3.1 消火栓管网水力计算的基本数据    22
     3.3.2室外消火栓的设置    29

[来源:http://Doc163.com]


3.4 自动喷水灭火系统的设计计算    30
     3.4.1 自动喷水灭火水力计算的基本数据    30
     3.4.2管道与报警阀布置    31
     3.4.3喷头的选用与布置    31
     3.4.4系统的设计流量    31
3.5水力计算(作用面积法)    31
     3.5.1作用面积法    31
     3.5.2最不利喷头计算    33
     3.5.3报警阀的压力损失    35
     3.5.4水泵的选择    35
     3.5.5水泵接合器    36
     3.5.6喷淋减压孔板计算    36
3.6 建筑排水系统的设计计算    37
     3.6.1 排水方式的选择    37
     3.6.2 排水系统组成    37
[资料来源:http://www.doc163.com]

     3.6.3立管计算    41
     3.6.4底层排出管计算    42
     3.6.5 集水井及排水泵计算    42
  (1)地下室车库集水坑(A#)计算    42
  (2)消防电梯集水坑(B#)及提升泵计算选型    43
  (3)水泵房集水坑(C#)及提升泵计算选型    43
3.7 雨水系统的设计与计算    44
     3.7.1 设计方案    44
     3.7.2 设计计算    44
     3.7.3汇水面积    44
     3.7.4设计秒流量    45
     3.7.5雨水斗选用    47
     3.7.6连接管计算    48
     3.7.7立管计算    48
     3.7.8排出管计算    48
[资料来源:http://Doc163.com]

第三章  结论    49
致 谢    50
参 考 文 献    51 [资料来源:http://Doc163.com]
