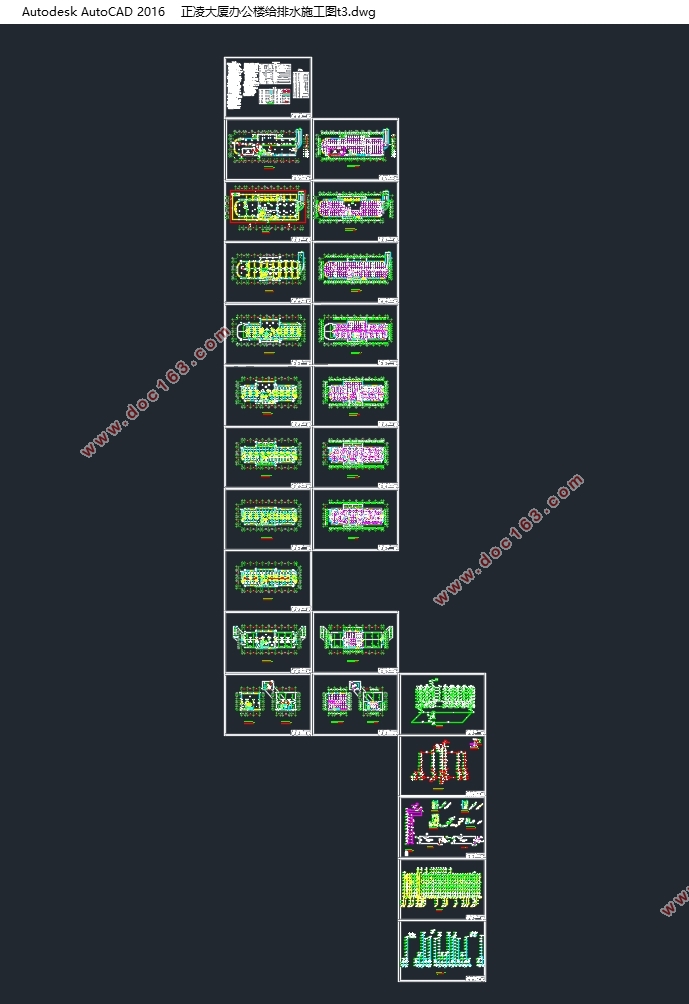

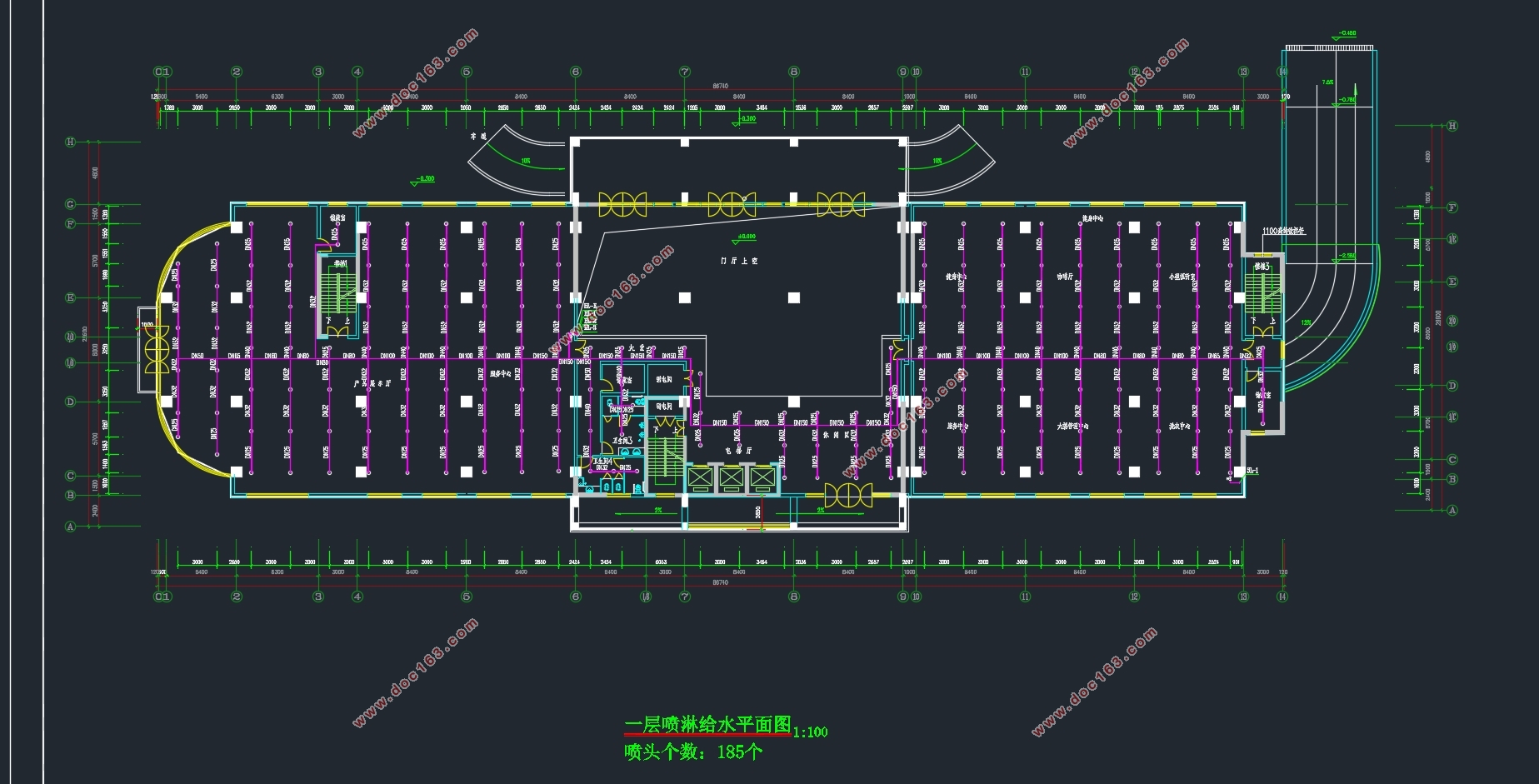

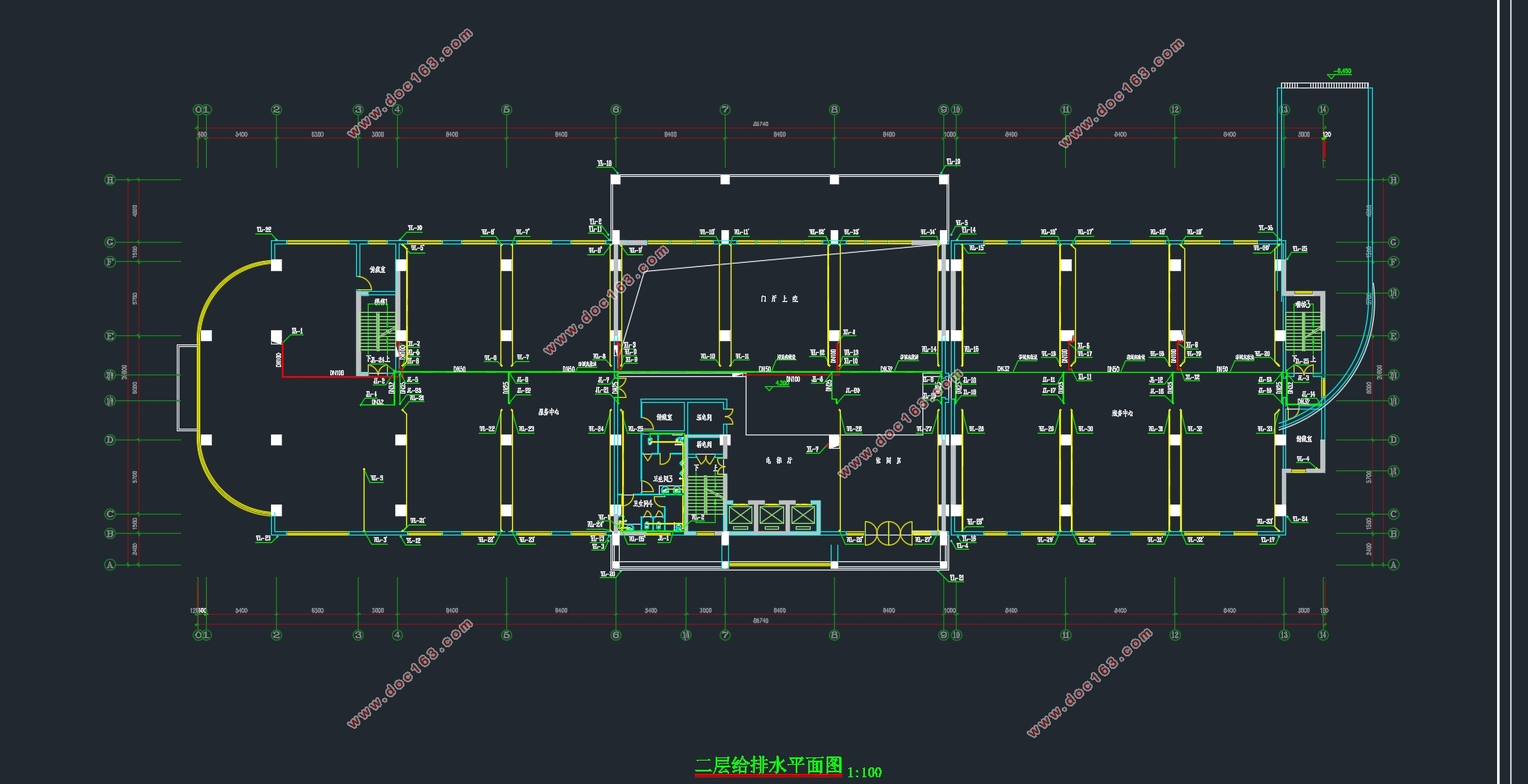

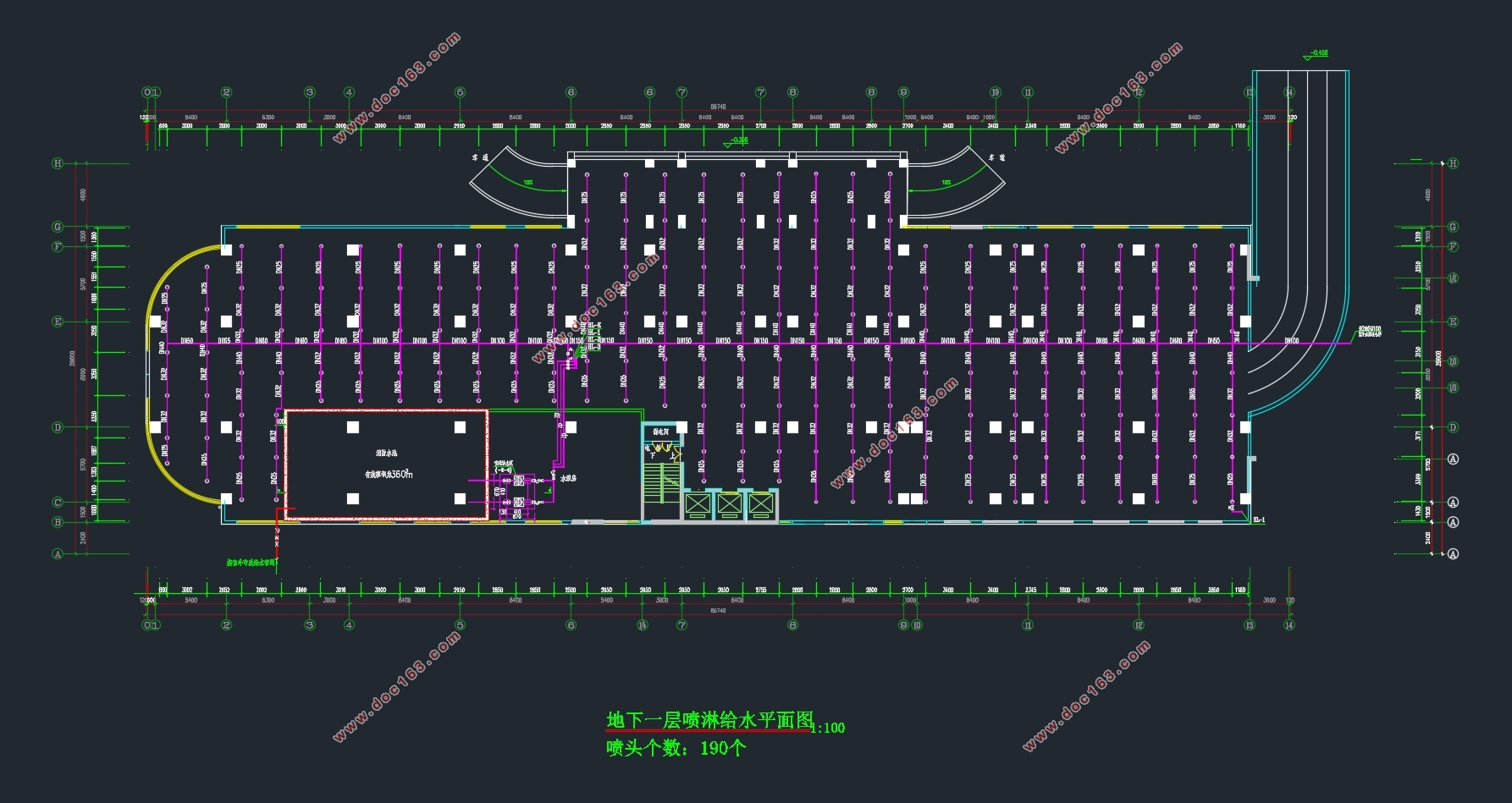

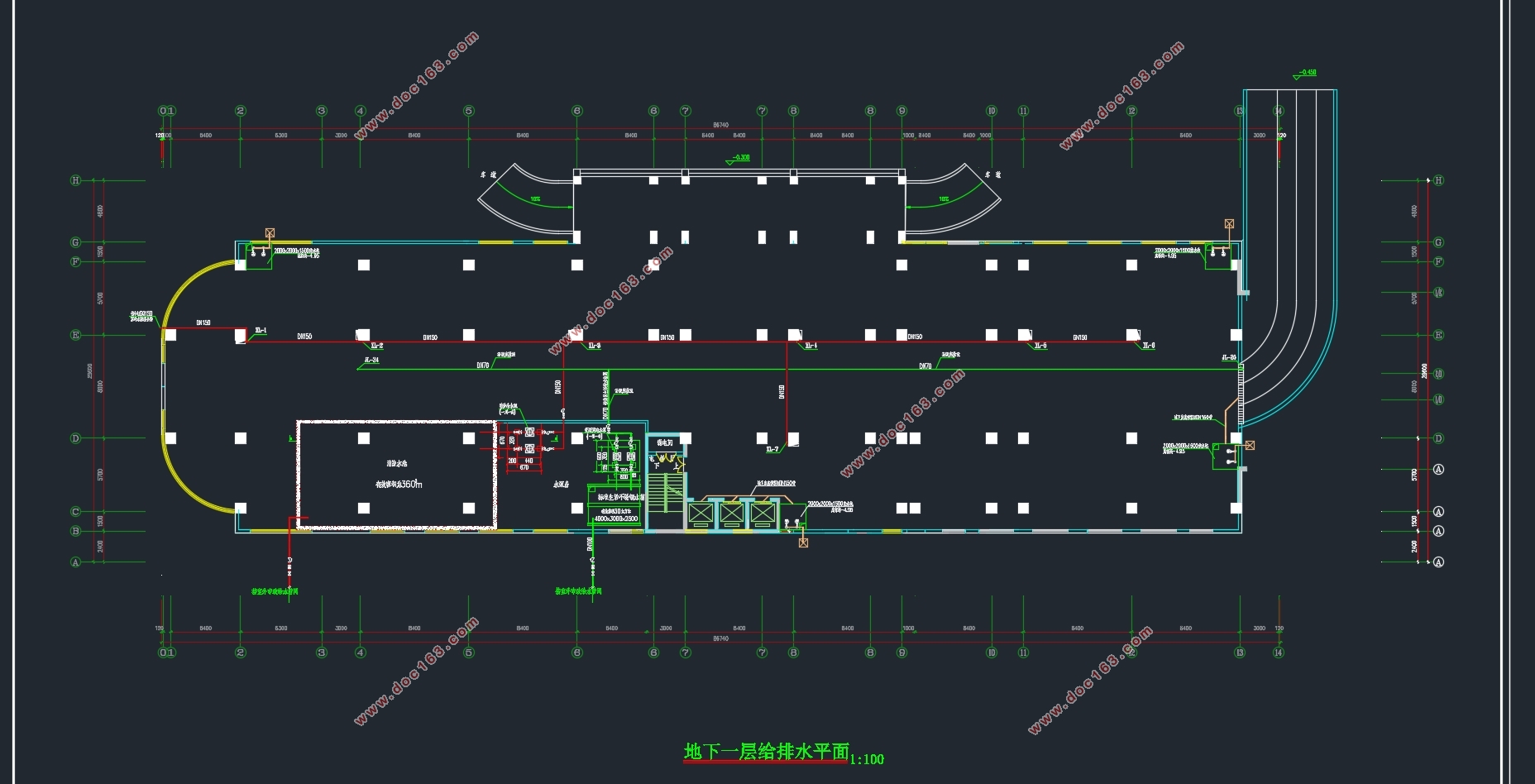

马鞍山市20646.84m2高度52.4米大厦办公楼给排水设计(含CAD图)(论文计算书24000字,CAD图纸24张)
摘  要
本设计的主要任务是马鞍山市正凌大厦办公楼建筑给水排水工程设计,设计的主要内容包括:建筑给水系统、建筑排水系统、消火栓给水系统、自动喷淋系统和雨水系统的设计。
本工程建筑面积20646.84m2,建筑物总高度52.4米。地下一层为汽车库(消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层);一至十一层为办公。其中地下一层层高为3.45m,一至七层层高为4.20m,八至九层层高为3.90m,十至十一层层高为3.60m,设备层层高为3.00m。
市政给水管网供水压力不小于0.30MPa,经技术经济比较,室内给水系统拟采用分区给水方式。给水系统分两区:地下一层至四层为低区,由市政管网直接供水;五层至十一层为高区,由变频泵供水。
建筑排水系统采用合流制,污水经化粪池初步处理排入市政管网。
建筑消火栓给水系统主要为室内和室外消火栓给水系统。消火栓的布置范围包括各楼层、消防电梯前室和屋顶检验用。消火栓保护半径为23m。
建筑自动喷淋系统拟采用预作用自动喷水灭火系统,建筑内喷头数量约1997个,设3个报警阀,报警阀后管网为枝状网,每层设水流指示器。

[资料来源:http://Doc163.com]

关键词:建筑给水系统;排水系统;消火栓系统;自动喷淋系统;雨水排水系统

Water supply and drainage design of the building of Zhengling
Abstract
The main task of this design is the water supply and drainage design of a business buiding in Maanshan.The content of my design includes the design of the building water supply system, the building water drainage system, , the hydrant water supply system,the automatic sprinkler system and the building storm-water system.
The building has 1 floor underground and 25 floors overground. The height of the building is52.4m.The municipal water supply piping can provide 0.30Mpa head. After the comparison of technicality and economy, interior water supply system intends to adopt subarea water supply. Preliminary study out that building water supply system is divided three areas: -1~4 floors are low area. The pipe network supplies water directly from municipal water supply piping;5~11floors are high area.
The building water sewerage system adopt confluence .All waste water enter drain via a septic-tank.The building storm-water system adopts inner draining.

[版权所有:http://DOC163.com]


Hydrant water supply system includes interior hydrant water supply system and outside hydrant water supply system. Hydrant arranging range includes every storey, the room in front of fire elevator and roof for check. The hydrant protects a radius of 23m.
The number of sprinkler heads in the building is about 1997. The automatic sprinkler system set up 3 groups watery alarm valve. Behind the alarm valve, the piping is set as branch. Every storey set water flow indicator.
Key words:The building water supply system;Water drainage system;
           Hydrant water supply system;The sprinkler system

1.1设计概述
1.1.1工程概况
本工程坐落于安徽马鞍山市,建筑面积约为20646.84m2,建筑物总高度52.4米。
地下一层为汽车库(消防水池、消防泵房、生活泵房、变配电室等设备用房设于地下一层)。其中地下一层层高为3.45m,一至七层层高为4.20m,八至九层层高为3.90m,十至十一层层高为3.60m,设备层层高为3.00m。
1.1.2设计资料 [版权所有:http://DOC163.com]
1)给水水源
本工程给水水源由建筑物南侧的市政管网引入一条DN200进水管,作为室内生活、消防水源。市政给水管道供水压力不小于0.3Mpa,埋深1.40m。
2)排水条件
市政排水管道为污、雨水分流排水系统。室内粪便污水允许排入城市下水道。
3)建筑设计资料
建筑各层平面图1:100。
1.1.3建筑给水排水工程设计任务
根据建筑的性质、用途,要求合理安排给水排水管线,确定管道管径等。根据现在的防火的实际情况,再基于高层建筑消防应立足于自救的规范要求,该楼的消防要求较高,设置有独立的消火栓系统和自动喷淋灭火系统;此外,从美观方面考虑,管道均尽量暗敷设。
