连云港体育城办公楼给排水工程设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

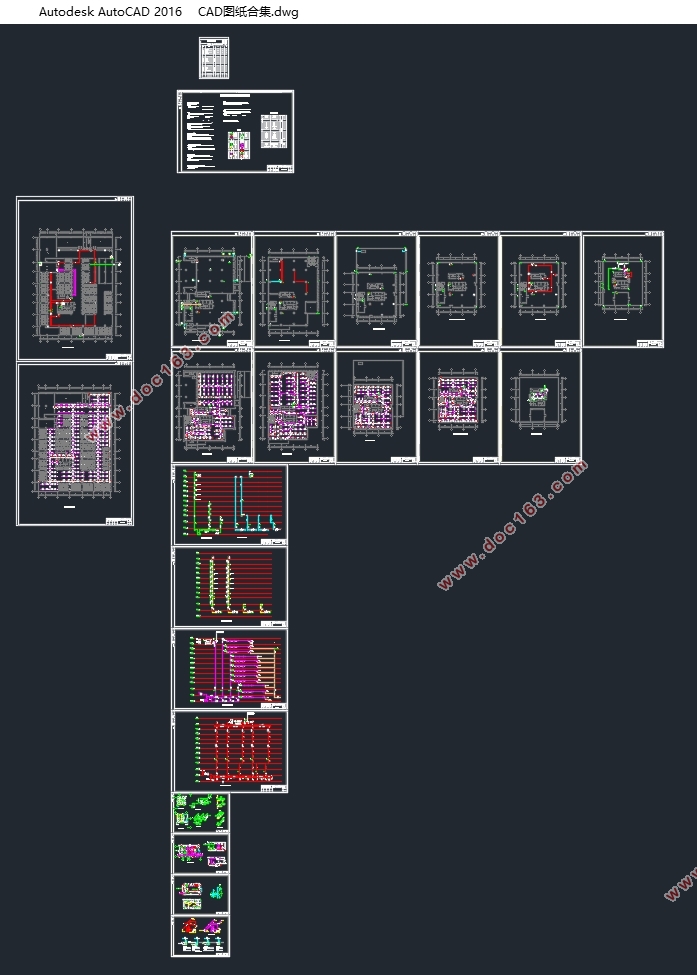

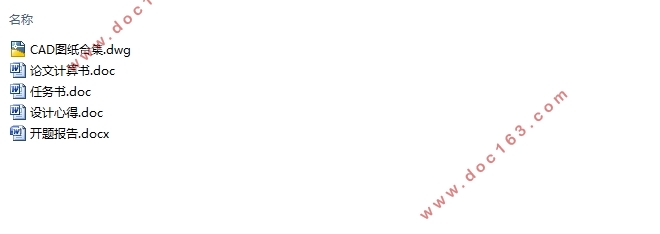

连云港体育城办公楼给排水工程设计(附CAD图)(任务书,开题报告,论文计算书17000字,CAD图21张)
摘  要
  给水系统分区供水,从市政管网上接一根DN100的引入管,负一层至地上五层为市政管网直供,六至十层采用无负压变频供水设备加压供水。消防水池采用钢筋混凝土结构,置于地下室泵房外侧,有效容积533立方。建筑室内排水采用污、废水分流制,室外排水采用污废合流制,排入检查井后,经化粪池处理再排入市政污水管。卫生间采用多设立管形式,采用专用通气立管,部分增设环形通气管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑立面为全玻幕墙,采用内排水,选择重力半有压流系统,雨水经屋面雨水斗收集后由雨水管排至检查井。
根据规范,该建筑为二类高层建筑,室外消火栓用水量40L/s,室内消火栓用水量20L/s,火灾延续时间2h。消火栓充实水柱高度12m,水龙带长度25m,水枪喷嘴流量5.16L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量28L/s。报警阀设于地下室泵房内,各层均设水流指示器、末端试水装置和信号阀,其信号均送入消防控制中心进行处理。本工程的自动喷水灭火系统分3个区。选用箱泵一体化消防增压稳压设备(包含18立方米消防水箱)贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。 [资料来源:http://Doc163.com]
关键词:给水系统、排水系统、消火栓系统、自动喷水灭火系统、雨水系统
Abstract
Water supply system water, from municipal pipe network pick a service pipe DN100, minus one to five floors using the direct supply of municipal pipe network, six to ten layers using water supply equipment with no pressure. Fire pool used for reinforced concrete structures placed in basement pumping station outside the effective volume 533 cubic. Construction indoor drainage-diversion of sewage, waste water, an outdoor drainage sewage waste combined, after discharged into the manhole, septic tank treatment and then discharged into municipal sewers. Toilet multi-established forms, special ventilation risers, some additional loop vent. Basement drainage flow sewer collection to sump, submersible sewage pump lifting flows into the inspection Chamber. For the whole glass curtain wall building facades, internal drainage, select half-pressure of gravity flow systems, rainwater flow roof rainwater collected by the rain water pipe to manhole.

[资料来源:http://www.doc163.com]


According to the specifications, the building two high-rise construction, outdoor fire hydrant water 40L/s, 20L/s fire hydrant water consumption, fire life 2h. 12m fire hydrant full water column height, hose length 25m, 5.16L/s water gun nozzle flow, fire the riser tube diameter DN100. Set up a test fire hydrants in roofing, each fire hydrant boxes are equipped with remote start button for fire pump.
Wet automatic fire sprinkler system in the building, spraying system design flow 28L/s. The alarm valve located on the pump room in the basement, the floors are located water flow indicator, test water device and signal the valve at the end, its signal is fed into the fire control centre for processing. Sprinkler system the project divided into 3 zones. Selection box-pump fire booster regulator device integration (including 18 cubic metres of fire water tank) storage initial 10min sprinkler system for fire water, indoor fire hydrant system, initial fire-fighting water tank water supply, late extinguishing the fire pump and sprinkler pumps water from the basement [资料来源:https://www.doc163.com]
Keyword: water-supply system、drainage system、hydrant system、automatic sprinkler system、rainwater system

工程概况
    该建筑总高度为41.65m,地上十层,裙房两层,地下一层。裙房4.5米层高,标准层3.5米层高。建筑占地1765㎡,标准层面积为896㎡,地上总建筑面积11503㎡,地下一层面积为3873㎡。
(1)给水水源
     本建筑以城市给水管网作为水源,从市政管网取水,供水水压为0.28MPa。
(2)排水条件
  建筑采用合流排水体制,污水可直接排入城市排水管网集中送至污水处理厂。
  [来源:http://Doc163.com]

连云港体育城办公楼给排水工程设计(附CAD图)
连云港体育城办公楼给排水工程设计(附CAD图)
连云港体育城办公楼给排水工程设计(附CAD图)
连云港体育城办公楼给排水工程设计(附CAD图)


目  录
摘  要    I
Abstract    II [版权所有:http://DOC163.com]
第一章  给排水工程设计任务书    1
1.1工程概况    1
1.2 设计依据    1
1.3设计内容    1
1.4完成的工作量    1
1.5设计进度计划    3
第二章  设计说明书    4
2.1给水系统    4
2.1.1 给水系统的选择    4
2.1.3给水系统的组成    6
2.1.4给水管道布置与敷设    7
2.2室内消火栓系统    7
2.2.1室内消火栓系统的选择    7
2.2.2室内消火栓系统的组成    8
2.2.3设备及构筑物    8
2.2.4消火栓的安装    8
2.3自动喷淋系统    8
2.3.1自动喷水灭火系统的选择    8
2.3.2自动喷水灭火系统的组成    9
2.3.4设备及构筑物    10
2.3.5喷淋系统的安装    10
2.4排水系统    10 [来源:http://Doc163.com]
2.4.1排水系统的选择    10
2.4.2排水系统的组成    10
2.4.3主要设备及构筑物    10
2.4.4排水管道安装要求    11
2.5雨水排水系统    11
2.5.1雨水排水系统的选择    11
2.5.2雨水排水系统的组成    11
2.5.3雨水管道的敷设与布置    11
第三章 设计计算书    12
3.1给水系统的计算    13
3.1.1生活用水量计算    13
3.1.2设计秒流量的确定    14
3.1.3水表的选择    14
3.1.4生活给水系统水力计算    15
3.1.5地下室生活水泵的选择    21
3.1.6低区给水系统所需压力校核    23
3.2室内消火栓给水系统的计算    24
3.2.1消防水池的设置    24
3.2.2屋顶消防水箱    25
3.2.3消火栓保护半径    26
3.2.4消火栓布置间距    27 [资料来源:Doc163.com]
3.2.5消火栓的确定    27
3.2.6消火栓的水力计算    27
3.2.7水泵接合器选定    29
3.2.8消火栓减压计算    29
3.2.9室外消火栓的设置    30
3.3自动喷淋灭火系统的计算    30
3.3.1自动喷淋灭火系统的基本数据    30
3.3.2管道与报警阀布置    31
3.3.3喷头的选用与布置    31
3.3.4系统的设计流量    31
3.3.5水力计算(特性系数法)    31
3.3.6报警阀的压力损失    35
3.3.7选泵计算    35
3.3.8水泵接合器    36
3.3.9喷淋减压孔板计算    36
表3-13 喷淋减压孔板计算表    36
3.4 室内排水系统的计算    37
3.4.1横支管的计算    37
3.4.2立管计算    42
3.4.3排出管计算    43
3.4.4集水池及提升泵计算选型    43

[资料来源:http://doc163.com]


3.5 雨水排水系统的计算    44
3.5.1降雨强度    45
3.5.2汇水面积    45
3.5.3设计秒流量    45
3.5.4雨水斗选用    49
3.5.5连接管计算    49
3.5.6悬吊管计算    49
3.5.7立管计算    51
3.5.8排出管计算    51
参考文献    52
结  语    53
谢  辞    54
[资料来源:Doc163.com]
