十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

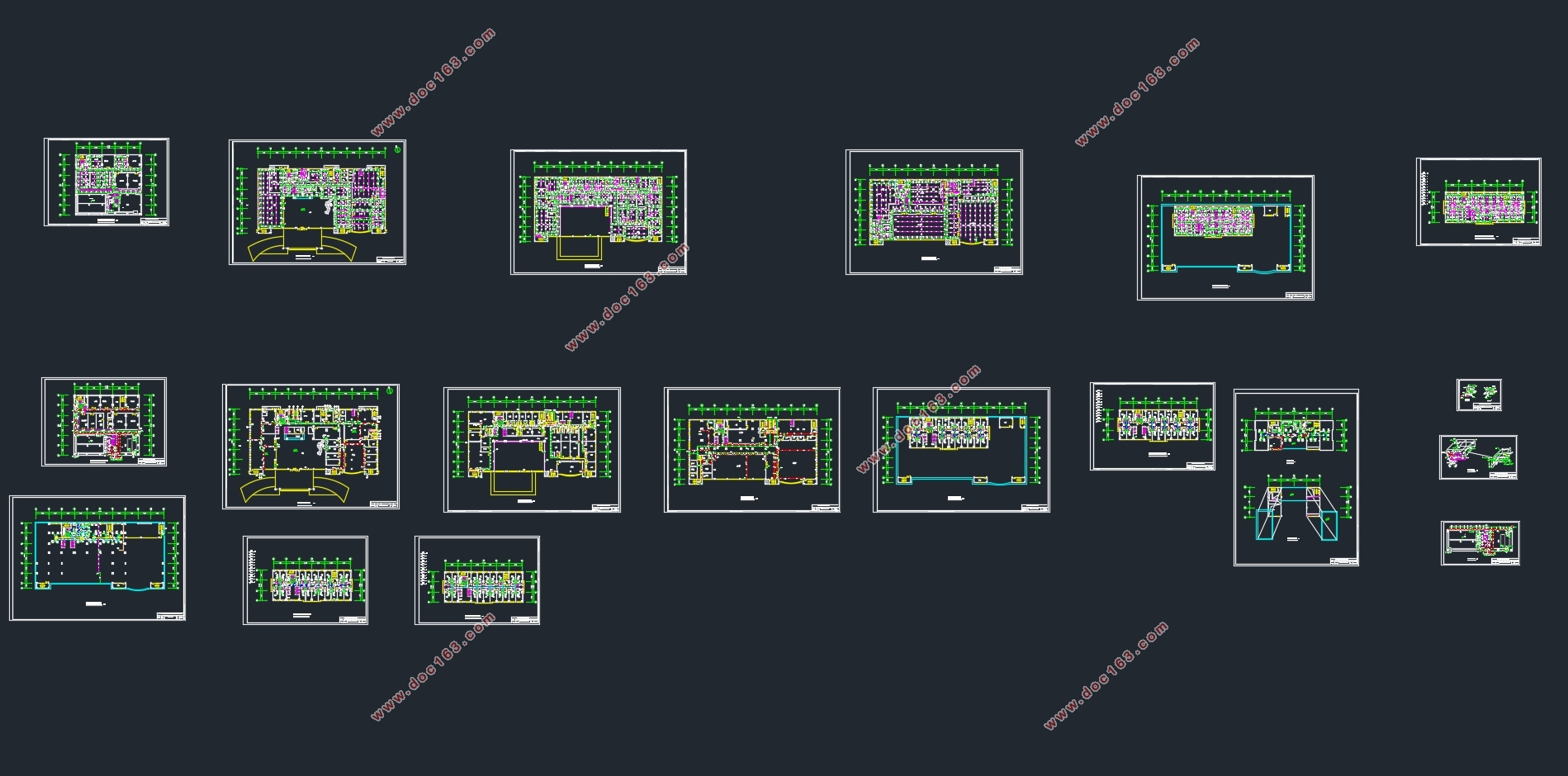

十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)(任务书,开题报告,论文27000字,CAD图纸24张)
摘    要
本设计的主要任务就是对一栋建筑高度为65.3m的宾馆进行建筑给排水设计,设计系统包括给水系统、热水系统、消防系统、喷淋和排水系统。
该建筑一共十六层,其中-1层地下室,一到三层为综合商场,3到4 层有设备层,4大16层为标准宾馆。该宾馆给水系统分三个区进行给水,一到三层为市政水压直接供水,四到十六层采用泵箱给水方式,高区十到十六层,中区四到九层,其中中区需设置减压阀。
该建筑标准层均为宾馆,,每两个房间共用一个管道井,且每个房间均单设排水立管,一共十九根排水立管,在设备层中汇总,汇总为两根排水横管,从建筑北方向排入市政污水管网。一到三层单独排,就近排出室外,在化粪池处理以后排入市政管网。地下室水泵房间设有集水沟,将吸水管、报警阀组、溢流管和喷淋废水,流入集水沟,最后由潜污泵排出室外。
高层建筑必须设置消防系统,消火栓管网为保证用水安全性,需设置为环网,且满足室内任何一点都必须有两个消火栓同时到达,屋顶需设置实验消火栓。
本设计还采用湿式自动喷淋系统。为保证供水安全可靠,湿式报警阀组前管网设置为环网,阀后设置为树状,每层均设水流指示器和试水阀,每个报警阀组末端设末端试水装置,在压力过大的给水横管上设置减压孔板。

[版权所有:http://DOC163.com]

热水系统的分区与给水系统相同,均为上行下给,其中水加热器放在设备层。
关键词:建筑给水系统;建筑排水系统;消火栓系统;自动喷淋灭火系统;热水系
统
Abstract
The main task of this design is the new 22-storey building will soon comprehensive hotel indoor water supply and drainage design.Major projects include building water supply systems, construction of drainage systems, building fire safety systems, building systems and construction of hot water from the spray system.
The hotel building height of 65.3.000 meters. Basement space for the equipment, the ground 16floors, one to two for the multi-purpose hall, three to twenty two for a standard room, top floor with elevator machine room.
The construction of 4 to 16layers into a hotel, are provided with tube wells.The drain pipe sanitary appliances connected, by the drainage pipeline wellsriser discharge.Every two rooms have a drain, a total of 11 drainage riser.Riser in the second layer of the ceiling in the summary, discharged from the septic tank outside the building to the west.Single-layer and two-story single discharge, the nearest exhausted to the outside, and then discharged into the septic tank.Basement pumping stations equipped with gullies, the pump suction port, alarm valve, overflow tube drainage sumps to collect, and then by the submersible sewage pump discharge to the outdoors.

[资料来源:http://www.doc163.com]


High-rise buildings must be set indoor and outdoor fire hydrant system.Hydrant system designed to ensure that there are two gun enrich reach any part of the water column in the same layer, indoor fire water piping should be arranged in a ring.
Wet sprinkler system, set up five wet alarm valve.Before the pipeline is set to ring the alarm valve, the valve pipe is branched.Let water flow indicator and test each valve, alarm valve at the end of each set end water devices.
District hot water system and domestic water supply system using the same partitioning.That is the area of 4-9 layers, the upper zone of 10-16 layers.Districts were carried out using a water heat exchanger.

Keywords: building water supply systems; building drainage systems; hydrant system; automatic sprinkler system; hot water system

1.1    设计内容
按照上级批准的设计任务书规定,新建一栋十七层(地下一层)宾馆。要求设计室内给排水工程与土建工程配套,具体项目为:
(1)    室内给水工程; [资料来源:www.doc163.com]
(2)    室内热水工程;
(3)    室内排水工程;
(4)    室内消防工程。
1.2    设计原始资料
1、 建筑提供的条件图(7张)
2、 市政基础资料
该建筑物北侧道路下有市政给水管道,管径为DN400,常年可提供的资用水头为0.35MP,允许接管径为DN200,大楼40米范围有室外消火栓,污水管管径为DN600,管顶埋深为2.4米,雨水管管径为DN1200,管顶埋深为1.6米。
3、 气象资料
历年平均气温:16.72℃
最高:40.3℃
最低:-12.3℃
最大积雪深度:190mm

给水系统的供水方案
由设计任务书可知,市政外网可提供的常年用水水头为 0.35MPa。为充分利用市政管网压力。低区采用市政管网压力直接供给,中区及高区采用加压泵加压供水,其供水方案拟定以下两套方案:
方案一:采用高位水箱设减压阀供水方式
整个高层建筑的用水量全部由设置在底层的水泵提升至屋顶水箱然后分送至各区,由减压阀减压。高位水箱减压给水方式利用减压阀减压,而减压阀占地面积小,不影响水质, 无噪音,国内减压阀产品质量逐渐提高,性能可靠,故采用减压阀减压方式的日渐增多。另外水泵数量少水泵房面积小,设备费用降低,管理维护简单。但是高位水箱减压阀供水的水泵运行动力费用高,屋顶总水箱容积大,对建筑的结构和抗地震不利,若总水箱发生事故,下区供水均受影响,供水可靠性差。
[资料来源:http://doc163.com]

方案二:采用变频泵给水方式
在各分区独立设置变频水泵,且变频水泵集中设置在建筑物底层或者地下室,分别向各区供水,由于各区是独立的给水系统,互不影响,供水安全可靠;变频泵集中,管理维护方便,运行费用较低,管理维护方便,不需要高位水箱,减少二次污染。但是变频泵套数较多,高压管线较长,设备和管线费用高,水泵维修较复杂。
这两种方案各有优缺点,由于该建筑楼层较高,用水量较大,若在屋顶设生活水箱, 水箱容积较大,且楼顶设有消防水箱,为防止屋顶水箱过多,影响建筑的抗震。故不选用高位水箱供水方式。而现今提倡节能建筑,变频泵供水方式在建设期间投资较多,但在后期运行费用低。节省电费,符合节能建筑的理念。故本建筑低区采用市政直接供水,中区高区采用变频泵给水方式。
本建筑的给水方式据建筑实际情况而定,共分为低、中、高三个区,一到三层直接利用市政水压进行供水,四到十六层采用泵箱给水方式,在10层管道井中设置减压阀,以满足四到九层的给水水压要求。


[版权所有:http://DOC163.com]

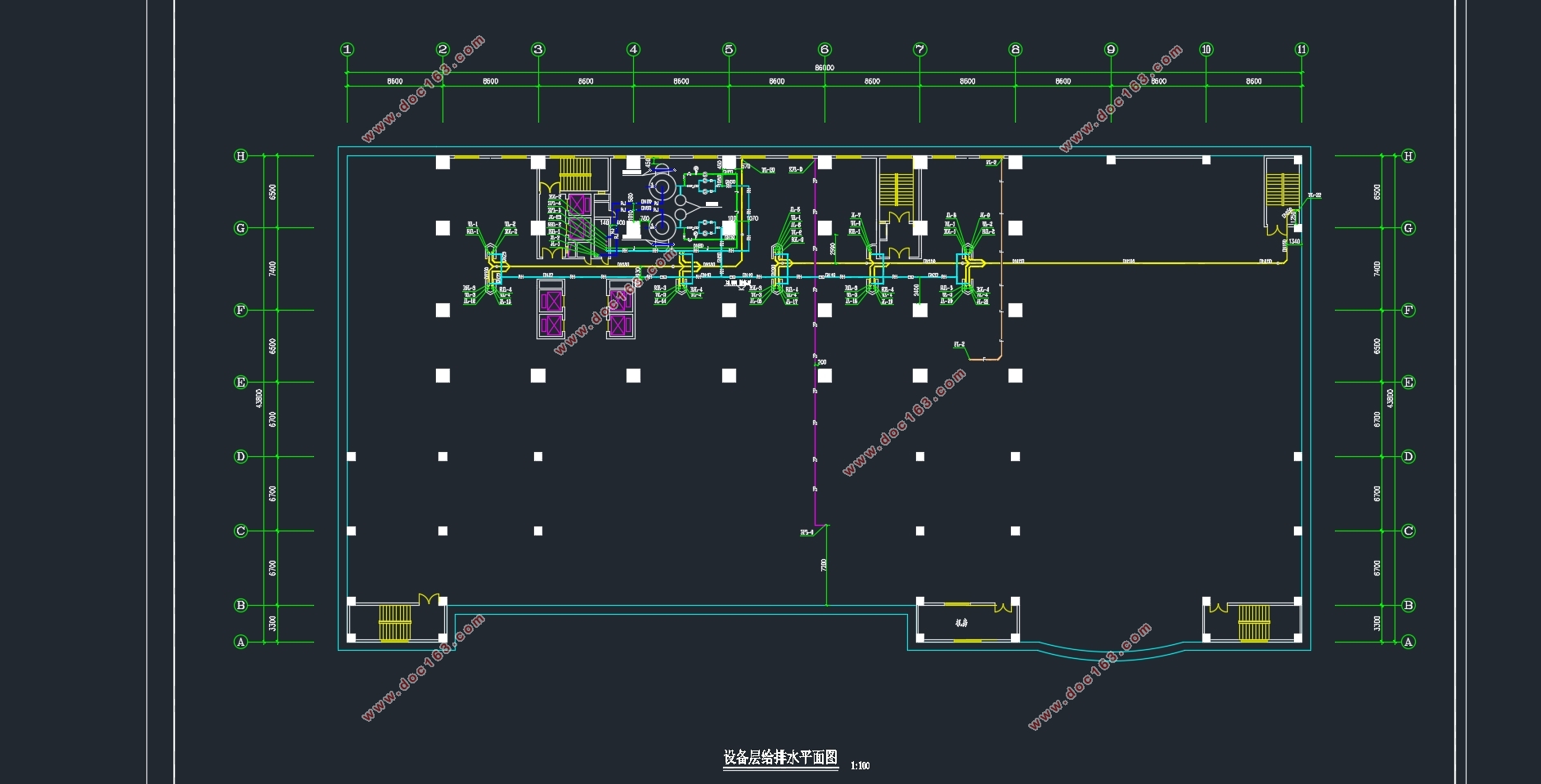

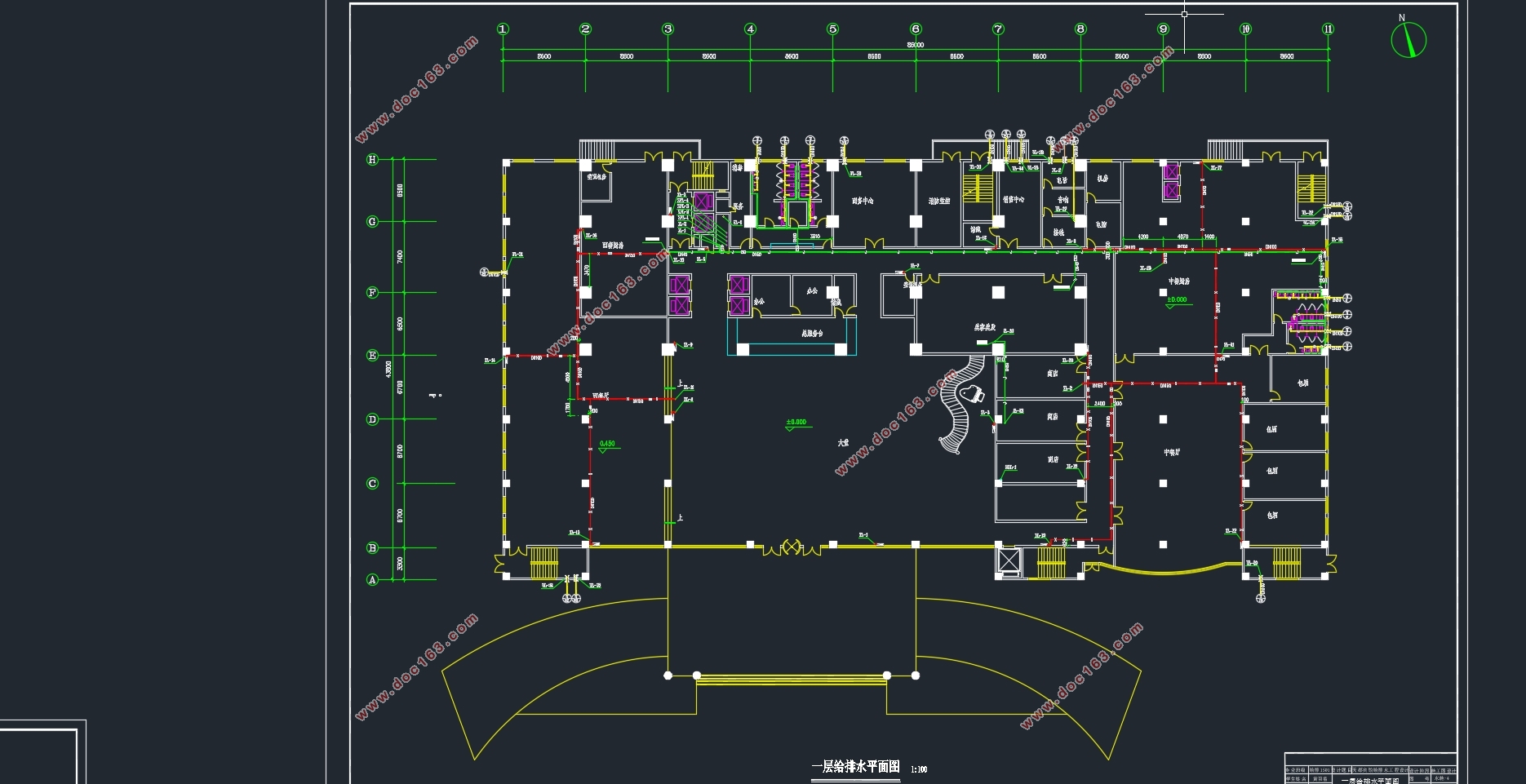

十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)
十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)
十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)
十六层重庆市天都宾馆建筑给排水设计(附CAD施工图)


目录
第 1 章 绪论    7 [资料来源:http://Doc163.com]
1.1 设计内容    7
1.2 设计原始资料    7
第 2 章 设计说明书    8
2.1 建筑给水系统    8
2.1.1 给水系统的竖向分区    8
2.1.2 给水系统的供水方案    9
2.1.3 地下室生活水箱容积    10
2.1.4 给水管道布置与安装    10
2.1.5 水表的选用与计算    12
2.1.6 生活加压泵的选用    12
2.2 建筑热水系统    12
2.2.1 系统分区    13
2.2.2 设计参数    13
2.2.3 主要设备    13
2.2.4 管道的平面布置及管材    14
2.3 建筑排水系统    15
2.3.1 排水方案    15
2.3.2 排水管道水力计算    15
2.3.3 管道的布置与敷设    16
2.4 消火栓给水系统    16
2.4.1 消防给水系统技术参数    18
2.4.2 地下室消防水池    18

[资料来源:http://www.doc163.com]


2.4.3 屋顶消防水箱(高位消防水箱)    20
2.4.4 消火栓箱    20
2.4.5 水泵接合器    21
2.4.6 消火栓管网    21
2.4.7 消火栓加压泵的选用    22
2.4.8 增压稳压设备    22
2.5 自动喷水灭火系统    22
2.5.1 消防水池、高位消防水箱    23
2.5.2 湿式报警阀    23
2.5.3 水流指示器    23
2.5.4 末端试水装置    24
2.5.5 喷头的选型与布置    25
2.5.6 自动喷水系统管网    25
2.5.7 屋顶增压稳压设备    25
2.5.8 自动喷水系统加压泵    25
第 3 章    设计计算书    27
3.1 给水系统计算    27
3.1.1 低区给水管道水力计算    29
3.1.2 中区给水管道水力计算    31
3.1.3 高区给水管道水力计算    33
3.1.4 生活用水加压泵的选用    34
[资料来源:Doc163.com]

3.1.5 地下室水箱选用    35
3.1.6 水表选型计算    35
3.2 热水系统计算    36
3.2.1设计小时热水量计算    36
3.2.2 高区热水系统管网水力计算    38
3.2.3 中区热水管网的水力计算    39
3.2.4 高区热水循环管网的计算    41
3.2.5高区热水循环管网的计算    47
3.3 消火栓给水系统计算    52
3.3.1地下室消防水池    52
3.3.2屋顶消防水箱(高位消防水箱)    52
3.3.3消火栓栓口压力计算    54
3.3.4消火栓管网水力计算    55
3.4 自动喷水灭火系统计算    59
3.4.1 各报警阀控制区的喷头水力计算    60
3.4.2 喷淋加压泵扬程计算    66
3.4.3 增压稳压设备的计算与选用    66
3.4.4 减压阀的计算    68
3.5 排水系统计算    69
3.5.1 4到16层排水系统水力计算    71 [资料来源:http://Doc163.com]
3.5.2 一到三层公共卫生间排水系统水力计算    73
3.5.3 排污泵选型    78
结论    79
参考文献    80 [来源:http://Doc163.com]
