某高层商住楼建筑给排水设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

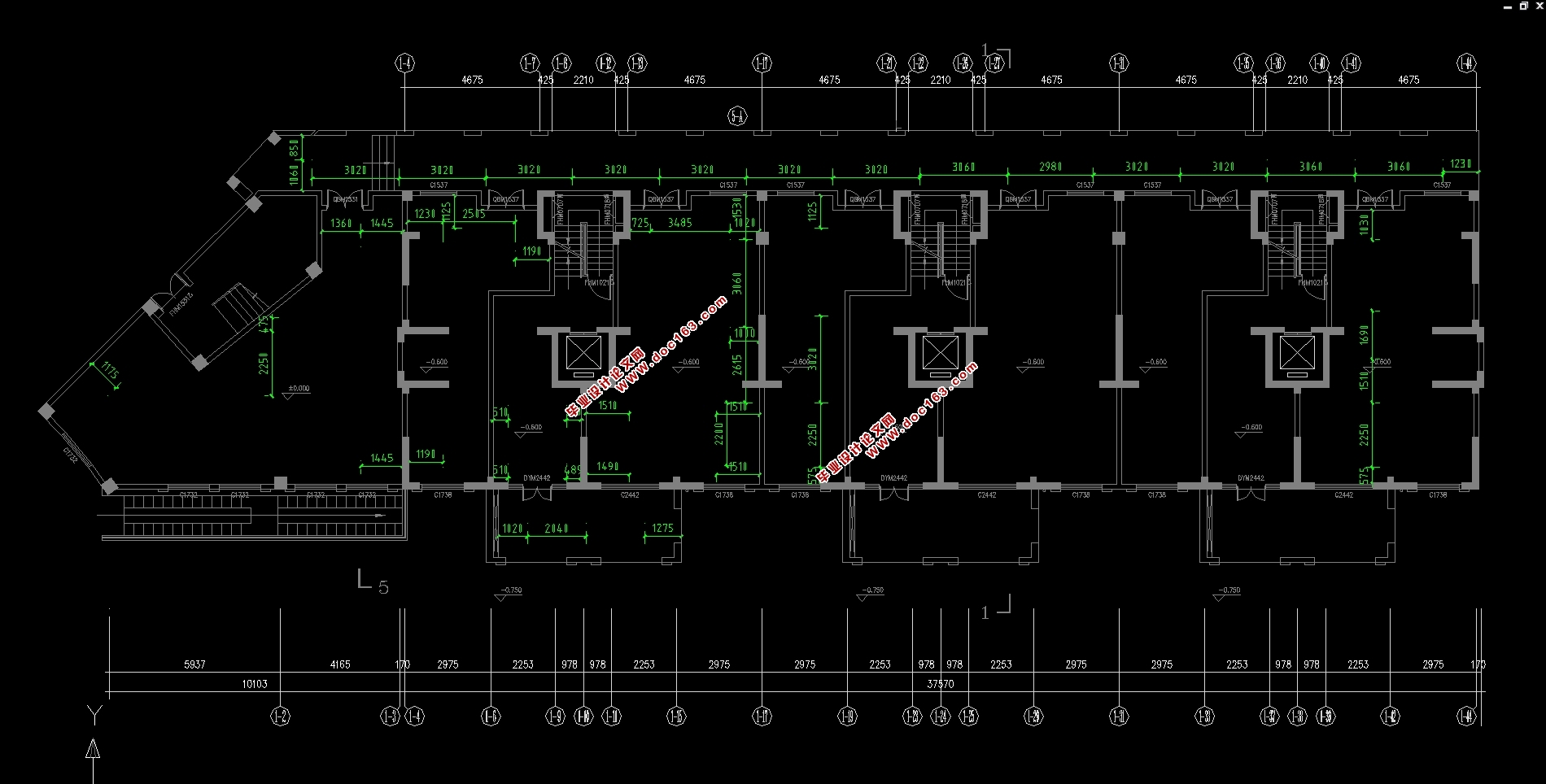

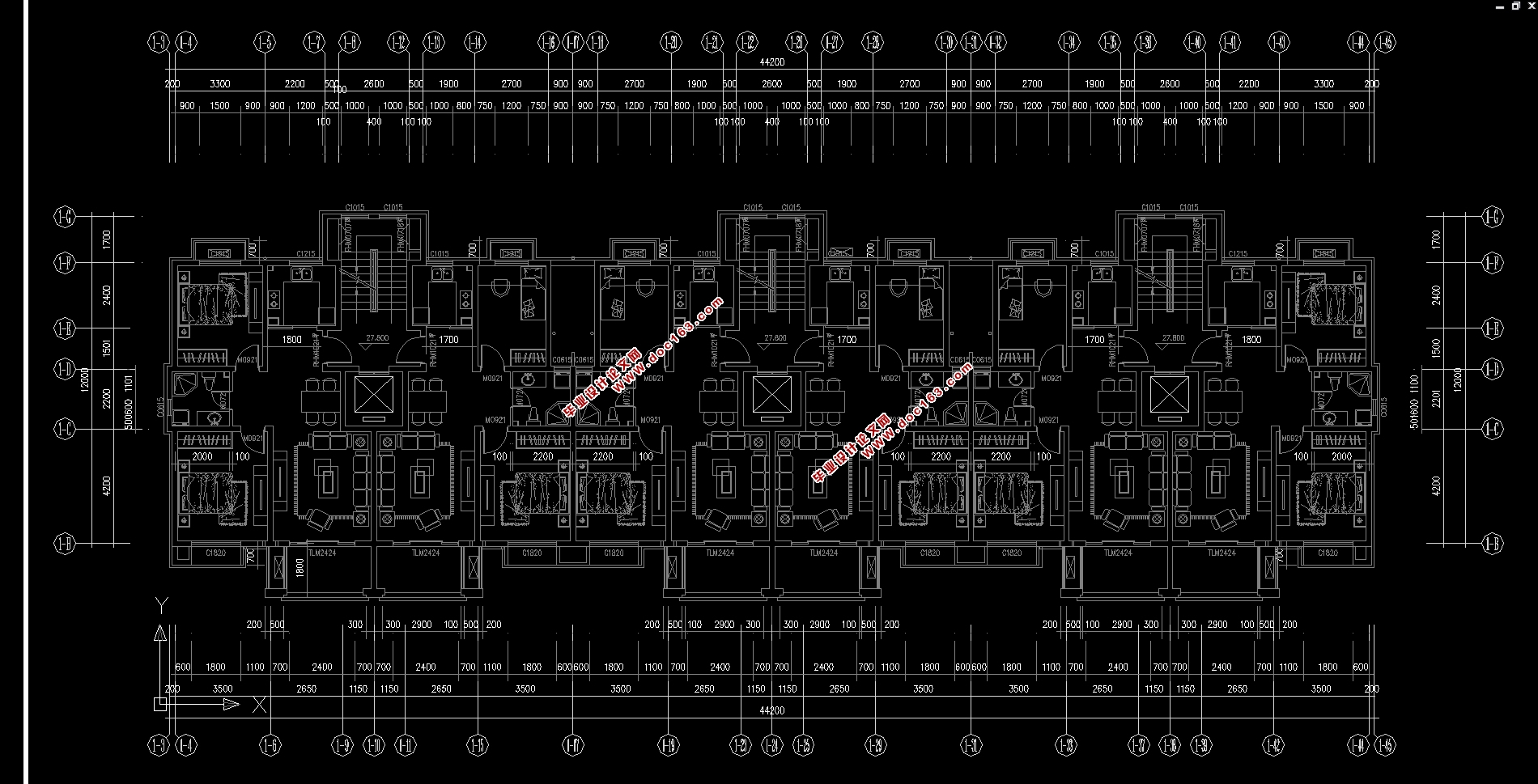

某高层商住楼建筑给排水设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书20000字,CAD图纸14张)
摘  要
本次设计为某高层商住楼建筑给排水设计,主要包括生活给水系统、消火栓给水系统、自动喷水灭火系统、生活排水系统和建筑雨水排水系统五个系统。
给水系统采用竖向分区,1到2层为低区,由市政管网直接供水;3层到11层为高区,采用变频加压供水。采用上行下给的供水方式,由变频调速泵直接向高区管网供水;室内生活给水管管材选用塑料管。
建筑室内排水采用污、废水合流制,室外排水采用雨、污分流制。室内±0.000以上污废水重力自流排入室外污水管,地下室污废水采用潜污泵提升至室外污水管,排水立管主要采用伸顶通气方式和专用通气立管通气方式,部分立管需侧墙通气,排水管采用排水专用塑料管;屋面雨水采用重力流雨水斗,外排引向室外雨水管网。雨水管采用U-PVC管。
根据规范,本建筑为商住楼,属二类建筑,火灾危险等级为中危I级,负一层地下车库为中危Ⅱ级。消火栓系统、自动喷水灭火系统不分区,消火栓管材采用普通镀锌钢管、喷淋管材采用热镀锌钢管。
关键词:给水系统;排水系统;消防系统;自喷系统。

[资料来源:http://www.doc163.com]


Water supply and drainage design for a high-rise residential building
Abstract
This design is for a high-rise commercial building water supply and drainage design, mainly including domestic water supply system, hydrant water supply system, automatic sprinkler system, domestic drainage system and building rainwater drainage system five systems.
The water supply system is divided into vertical zones, and the first and second floors are low zones, which are directly supplied by the municipal pipe network. Floors 3 to 11 are high, with variable frequency pressurized water supply. The water supply is up and down, and the inverter speed regulating pump supplies water directly to the high area pipe network. Indoor life gives conduit material to choose plastic pipe.
The indoor drainage of the building adopts the combined system of sewage and waste water, and the outdoor drainage adopts the separate system of rain and sewage. More than ±0.000 indoor gravity waste water gravity discharged into the outdoor sewer, underground sewage and sewage using a submersible sewage pump to the outdoor sewage pipe, drainage riser mainly adopts ceiling ventilation and special ventilation riser ventilation, some of the riser requires side wall Ventilation, The drainage pipe adopts the special plastic pipe for drainage; rain on the roof using gravity flow rainwater bucket, outside the drainage line to the outdoor rainwater pipe network. The rain water pipe uses U-PVC pipe.
[资料来源:www.doc163.com]

According to the specification, the architecture for the mass, belongs to the second building, fire danger rating for dangerous grade I, in the negative a layer of underground garage for dangerous Ⅱ level. Fire hydrant system, automatic sprinkler system is not divided, fire hydrant pipe use common galvanized steel pipe, spray pipe use hot dip galvanized steel pipe.
Keywords: water supply system; Drainage system; Fire protection system; Flowing system.


[资料来源:http://doc163.com]
