家乐园高层建筑给排水工程设计(含CAD图)(任务书,论文8500字,CAD图纸44张)
摘要
家乐园为商品住宅楼,地下二层。地上共十五层。大厦地下二层为设备层与停车场,地上为住宅。首层高度5.5米,二—十五层层高3.2米。地下一和二层为设备用房和车库,地上一层为商业区,地上二到十五层为住宅楼,从地上二楼开始分为1,2,3号楼三栋楼。大厦南面有DN300市政供水管,可提供稳定水压28m,埋深为1.50m。同时北面还有DN400市政排水管,排水方向由东向西,埋h 深为1.80m。
给水系统分区供水,从市政管网上接两根引入管,负二层至地上四层为市政管网直供,五至十五层采用无负压变频供水设备加压供水。地下消防水池采用钢筋混凝土结构,置于地下室泵房边,有效容积535.25立方米,分为两格。建筑室内排水采用污、废水分流制,直接排入市政污水管。排水立管采用专用通气立管。地下室排水经排水沟汇集排至集水坑,经潜污泵提升排至检查井。建筑外排水,选择重力半有压流系统,雨水经屋面雨水斗收集后排入雨水管。
根据规范,该建筑为二类高层建筑,室外消火栓用水量40L/s,室内消火栓用水量20L/s,火灾延续时间2h。消火栓充实水柱高度13m,水龙带长度25m,水枪喷嘴流量5.42L/s,消防立管管径为DN100。在屋顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。

[资料来源:https://www.doc163.com]

本工程的自动喷水灭火系统分两区。该建筑采用湿式自动喷水灭火系统,喷淋系统设计流量31.64L/s。报警阀设于地下室泵房内,各层均设水流指示器、信号阀和末端试水装置,其信号均送入消防控制中心进行处理。选用有效体积18立方米消防水箱贮存火灾初期10min自动喷水灭火系统、室内消火栓系统用水量,设于屋顶,初期灭火由水箱供水,后期灭火由地下室的消防水泵和喷淋泵供水。
关键词:给水系统 排水系统 消火栓系统 自动喷水灭火系统 雨水系统 热水系

家乐园为商品住宅楼,地下二层,地上共十五层。大厦地下二层为设备层与停车场,地上为住宅。其中,第一层为商品楼,二到十五楼为住宅楼。分有一号,二号,三号楼,二层1号楼有三间三室两卫,2号楼有1间四室一卫,3间三室两卫,3号楼有1间四室一卫,3间三室两卫;3-13楼都是三室两卫
  [资料来源:www.doc163.com]

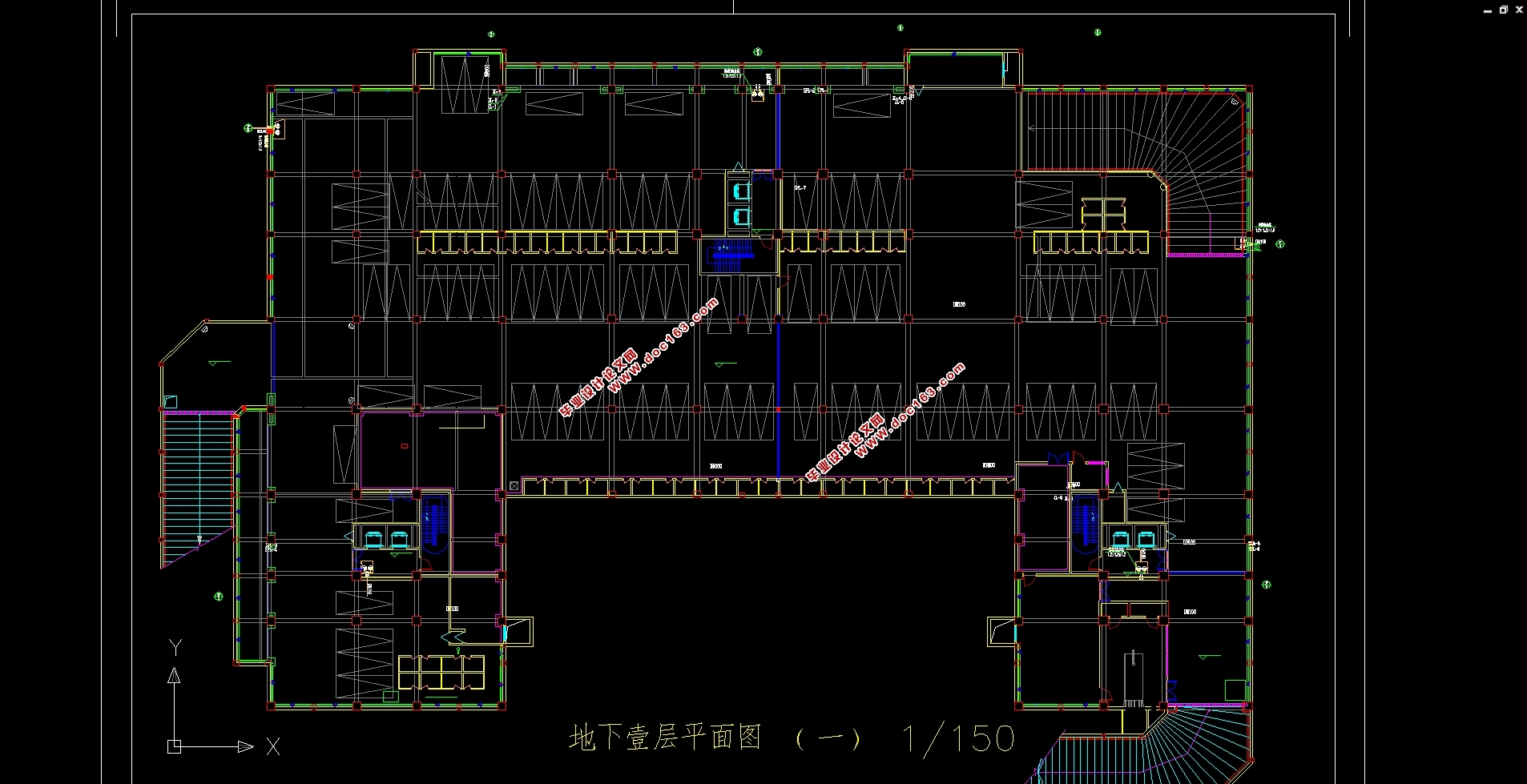

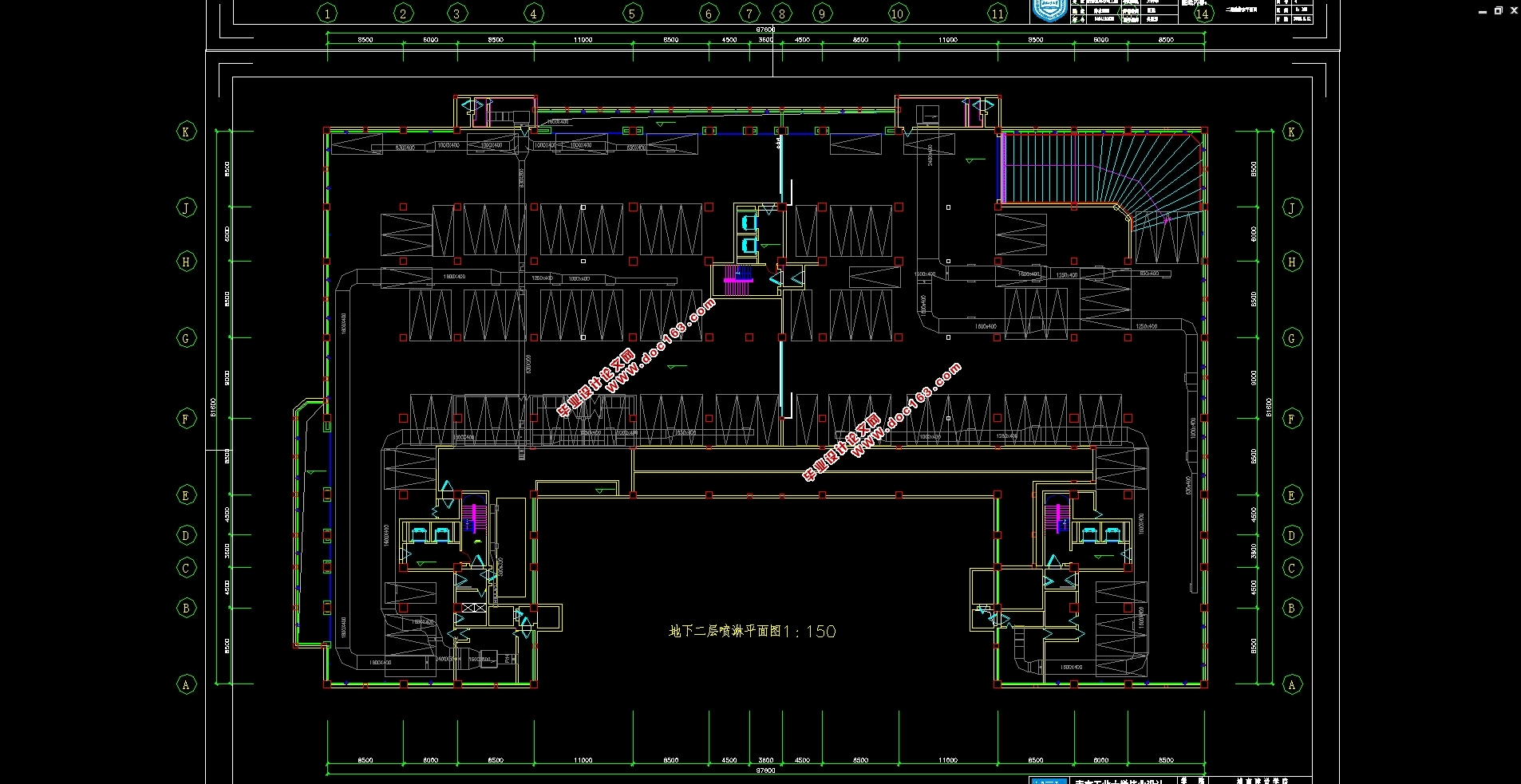

家乐园高层建筑给排水工程设计(含CAD图)
家乐园高层建筑给排水工程设计(含CAD图)
家乐园高层建筑给排水工程设计(含CAD图)
家乐园高层建筑给排水工程设计(含CAD图)
家乐园高层建筑给排水工程设计(含CAD图)

[资料来源:http://doc163.com]


第一部分  方案选择    4
第一章  给水系统    4
1.1给水系统方案选择    4
方案选择依据    5
1.2给水系统附件    5
1.3给水管道的布置与敷设    6
第二章  消防系统    6
2.1室内消火栓系统的选择    6
2.1.系统组成    7
第三章  室内排水系统    7
3.1排水系统划分和选择    7
3.2排水系统的组成    8
第四章  自动喷淋系统    8
4.1基本规范    8
4.2喷淋系统组成    8
4.3喷头的选择与布置    8
4.4 喷淋系统的安装    9
第五章  雨水系统    9
5.1雨水排水系统的选择    9
5.2雨水排水系统的组成    9
5.3雨水管道的敷设与布置    10
第二部分 设计计算书    10 [资料来源:http://www.doc163.com]
第一章 给水系统计算    10
1.1用水定额及用水量    10
1.2给水方式    12
1.3 设计计算依据    12
1.4水力计算    13
1.5水表的选择    20
分户水表的选择    20
1.5.2 总水表的选择    21
1.6给水系统校核    22
第二章 室内排水系统计算    22
2.1 排水定额    22
2.2排水立管水力计算    29
2.2.1 WL-1排水立管水力计算:    29
2.2.2 WL-2排水立管水力计算:    30
2.3排水泵房和集水池    31
3.2 组成和类型    32
3.3设计计算    32
第四章自动喷淋系统    36
4.1 组成    36
4.2 设置场所    36
4.3 分类    36
4.4 主要组件    36
4.5设计与计算    36
[来源:http://Doc163.com]

4.6 增压及贮水设备    40
4.6.1选泵:    40
3.64喷淋减压孔板计算    40
参考文献    43 [来源:http://www.doc163.com]
