成都市某高校五层3000平米办公楼综合楼设计(cad图7张,外文翻译,计算书26000字)
摘      要
关键词 毕业设计;框架结构;内力组合;截面设计;地震力
本毕业设计题目是成都市某高校办公综合楼框架结构设计,该办公综合楼的总建筑面积大约是3000平方米,共五层,建筑高度为17.6米。本建筑采用钢筋混凝土全现浇框架结构体系。

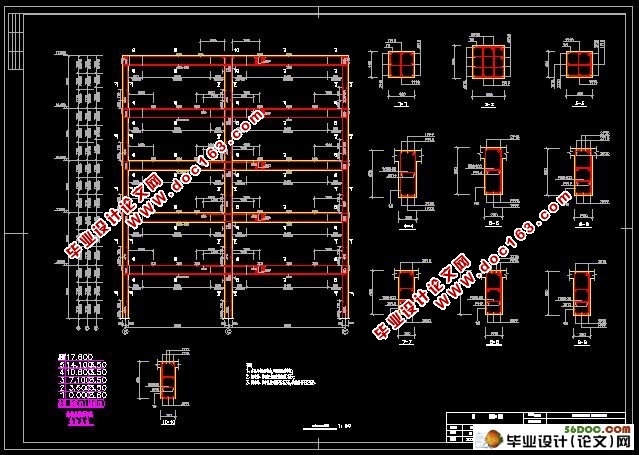

本设计内容包括手算和电算两部分。其中手算部分计算书的主要内容为构件尺寸的初步确定、荷载计算、框架的计算简图、框架横向侧移计算、框架在水平及竖向荷载作用下的内力分析和计算、内力组合及截面设计。其中计算水平地震力作用下时采用底部剪力法和D值法。竖向荷载作用下框架内力分析采用弯矩二次分配法。由于此框架属于三级框架,所以没有进行节点抗震设计。图纸包括八张:即设计说明一张、框架柱配筋图一张(平法)、标准层楼板配筋图一张、标准层梁配筋图二张(平法)、基础平面布置图一张、基础大样图一张、某榀中框架主体配筋图一张。
电算时,先用PKPM软件进行结构平面布置,检查平面数据,输入次梁楼板,输入荷载数据,形成PKPM文件,画结构平面图;然后使用PKPM进行框架计算;最后用TAT软件进行框架的空间结构计算,输出框架梁、柱配筋图及内力计算结果。

[版权所有:http://DOC163.com]


在设计过程中采用了手算和电算两种方式,对计算结果就可以进行校核,及时发现设计中的错误以及与电算不同的部分,可以很好的找出原因。

Abstract

The theme of this graduation design is structure design of an integrated service building in Fulu house section of Chengdu.The total building area is about 3000  and the total height is 17.6  .It consists of 5 stories .The building is a frame building made by reinforced concrete.
The content of this design include two aspects of handworker counting and automated counting by computer.The handworker counting consists of several aspects,including preliminary selection of members size, loads counting,lateral displacement counting of transverse frame, counting model of frame,internal force analysis horizontal loads and vertical,internal force combinations,design of section.Horizontal earthquake counting use the underlying shears way.Counting of vertical loads bending moment use double divided bending way.Design of section use ultimate condition way and  D-data method.Because this frame belongs to third class frame,I have not count intersection of point.Drawings consist of 9 parts,the instruction of the design,steel map of the typical frame & pillar & girder & floor, construction map of stairway. There are three steps in the course of automated counting.First,make a model of the building by PKPM;Second,count the typical frame by PKPM;Last ,count the whole space frame and put put out the drawing that you wanted by TAT. [资料来源:http://www.doc163.com]
I use two kind of ways including handwouker and automated counting in the course of counting.So I can check the result of the data and find the mistake or difference between handworker data and automated data in the design in time ,then it could be easily find out the cause .

key words:Graduation design,Frame structure,Load combinations,Section design,dynamic force.

1.1 设计题目
成都市某高校办公综合楼
1.2 工程概况
本设计为五层全现浇钢筋混凝土框架结构体系。建筑平面主体体形不规则形状,由多个大小不等的矩形组成,长44400㎜,宽19800㎜,共5层,一层层高3600㎜,其余层层高均为3500㎜,其中有裙房2层,一层室内外高差0.5m。建筑面积约为3000㎡。楼梯为板式楼梯。建筑方案确定:各个房间使用功能、净深、尺寸等均已给出。各层建筑平面布置如下图所示:(建筑平面图)

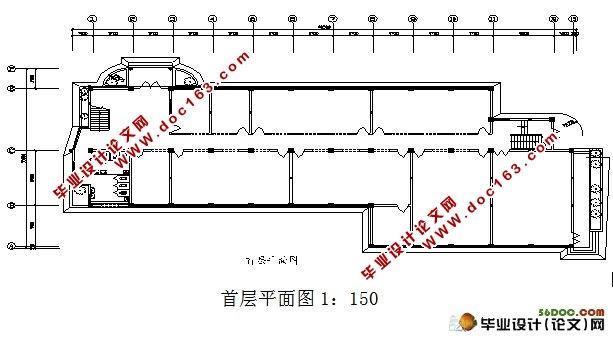

首层平面图1:150

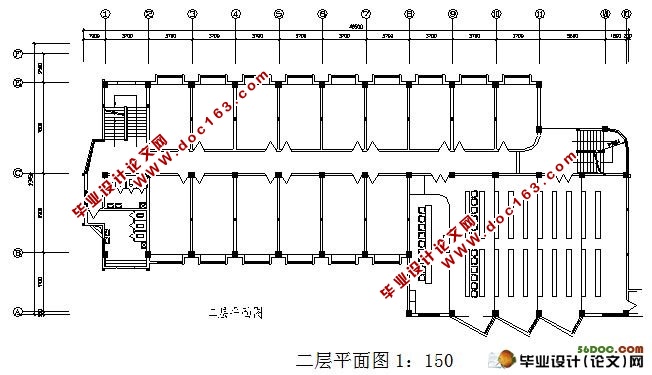

二层平面图1:150

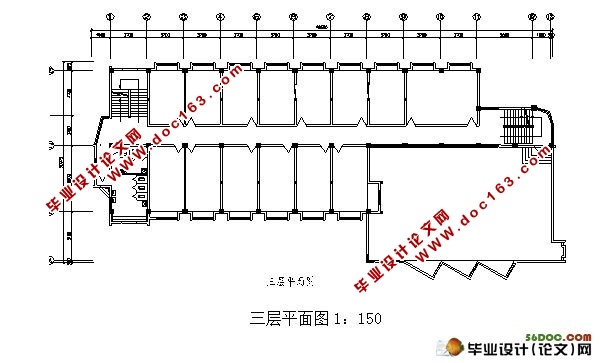

三层平面图1:150

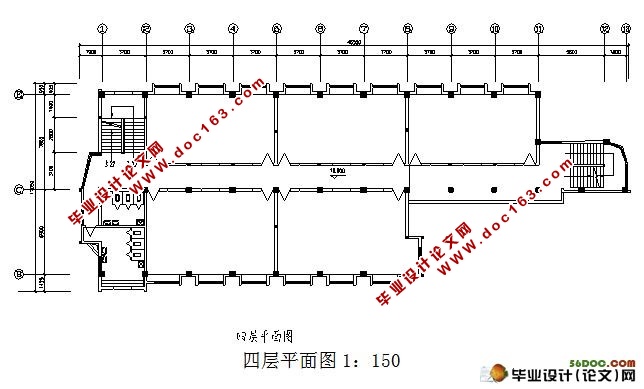

四层平面图1:150

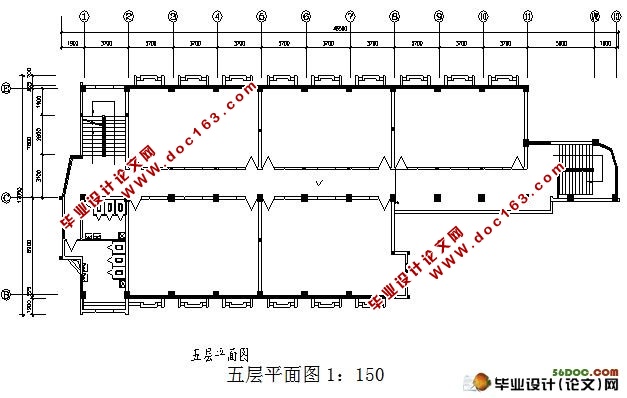

五层平面图1:150
顶层平面图1:150
1.3 设计资料
1.3.1 自然气候条件:
成都地区属于第五建筑区,气候日温差较小,夏季闷热持续时间长,冬季极少雪,平均相对湿度在70~80%。
[资料来源:http://www.doc163.com]

1.气温:最冷月平均气温:5~7℃,最热月平均气温25.5℃,
夏季极端最高气温37.3℃,冬季极端最低气温-4.6℃。
  2.基本风压值网=0.25kN/㎡
  3.风速:(平均)夏季1.1米/秒 冬季1.1米/秒
  4.降水量:年总量998.1毫米  一日最大量195.2毫米 一小时最大量76.5毫米
          最大降雪深度:2厘米         最大冻土深度:0
1.3.2 地震烈度:
根据我国地震烈度区划分,成都为七度设防,场地为Ⅱ级,第一地震分组。本设计高度小于30米,属三级抗震结构。
  [资料来源:http://www.doc163.com]

成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校办公综合楼设计
[来源:http://Doc163.com]
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计
成都市某高校五层3000平米办公楼综合楼设计


目      录
第1章 绪论    1
1.1 设计题目    1
1.2 工程概况    1
1.3 设计资料    4
1.3.1 自然气候条件:    4
1.3.2 地震烈度:    4
1.4 设计主要内容    5 [资料来源:http://www.doc163.com]
1.5 设计的方法及目的    5
第2章 结构平面布置及构件尺寸初定    5
2.1 结构选型及平面布置    5
2.1.1 结构选型    5
2.1.2 结构平面布置    6
2.2 构件尺寸初定及材料选定    7
2.2.1 板厚确定    7
2.2.2 梁截面尺寸确定    8
2.2.3 柱截面尺寸确定    9
第3章 单位荷载计算    10
3.1 屋面均布恒载标准值    10
3.2 楼面均布恒载标准值    11
3.3 屋面均布活载标准值    11
3.4 楼面均布活载标准值    11
3.5 梁、柱、墙、窗、门重力荷载计算    11
第4章 ④轴框架内力分析及配筋计算    12
4.1 ④号轴线横向框架立面图    12
4.2 恒荷载计算    13
4.2.1 恒载下各层受力分布情况    13
4.2.2 各层恒载计算    14
4.3 活荷载计算    18 [资料来源:http://www.doc163.com]
4.3.1 活载作用下各层荷载分布情况    18
4.3.2 各层活载分布图    18
4.4 刚度计算    21
4.4.1 横向框架梁的线刚度计算    21
4.4.2 横向框架柱的线刚度计算    23
4.4.3 相对转到刚度计算以及相对转动刚度示意图    23
4.5 恒载作用下内力计算    24
4.5.1 恒载作用下弯矩分配    24
4.5.2 调幅后的梁端弯矩    25
4.5.3 恒载作用下轴力计算    25
4.6 活载作用下内力计算    27
4.6.1 活载下的弯矩分配图    27
4.6.2 调幅后的梁端弯矩    28
4.6.3 活载作用下柱的轴力    28
4.7 地震力计算    29
4.7.1 重力荷载    29
4.7.2 水平地震荷载    29
4.7.3 水平地震荷载作用下的内力    32
第5章 内力组合    36
5.1 框架梁、柱内力组合    36 [资料来源:Doc163.com]
5.1.1 结构抗震等级    36
5.1.2 载效应组合    36
5.1.3 框架梁内力组合    36
5.1.4 框架柱内力组合    39
第6章 截面设计    43
6.1 框架梁    43
6.1.1 设计总说明    43
6.1.2 截面设计    45
6.2 框架柱    57
6.2.1 剪跨比和轴压比验算    57
6.2.2 设计总说明    58
6.2.3 截面设计    59
第7章 电算部分    66
7.1 使用软件概述    66
7.2 整体结构电算    67
7.2.1 电算数据输入    67
7.2.2 电算结果输出    73
7.2.3 计算结果的正确性判断    77
