四层2448平米镇江某轻工厂综合办公楼设计(含建筑图结构图)

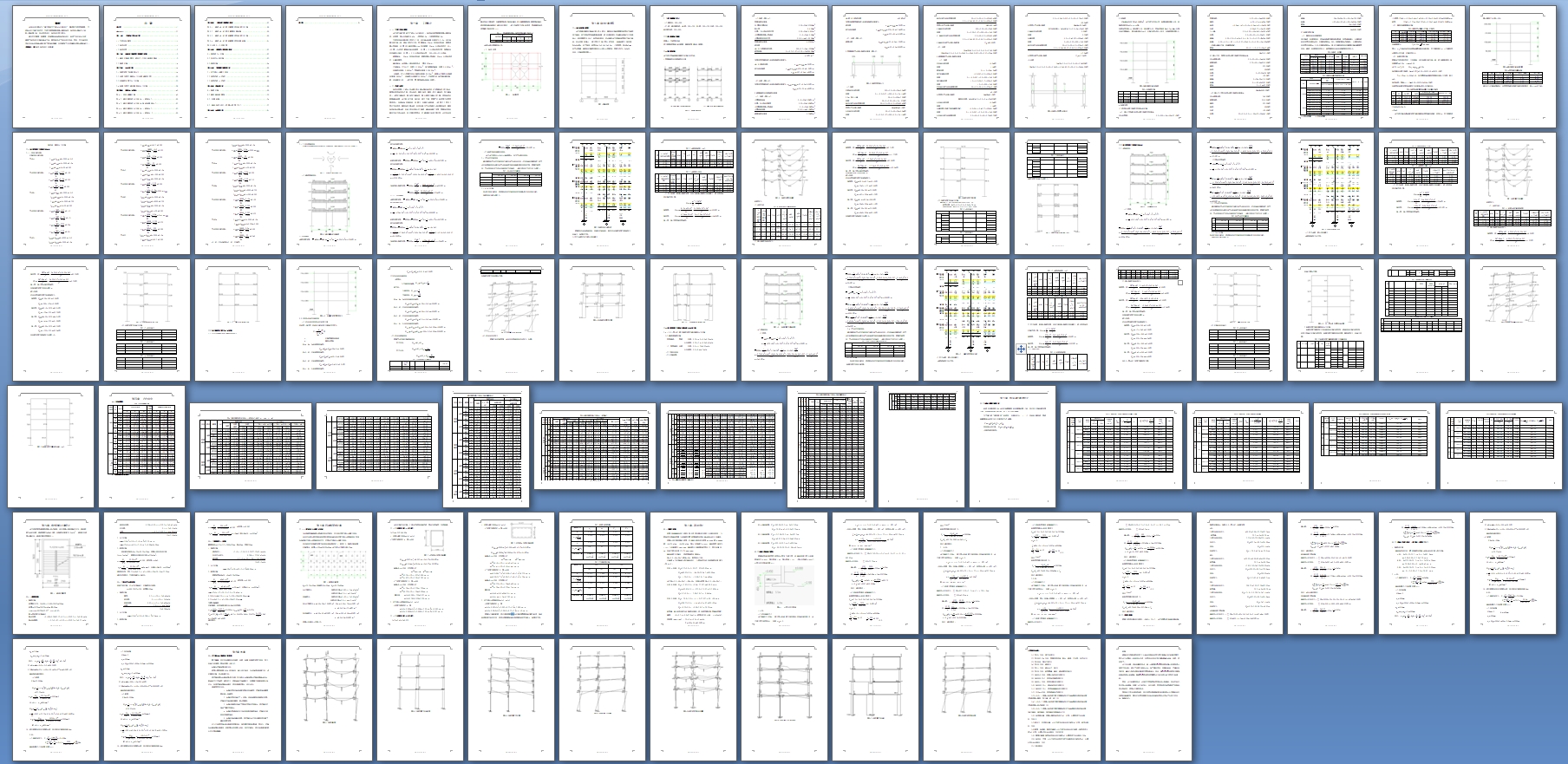

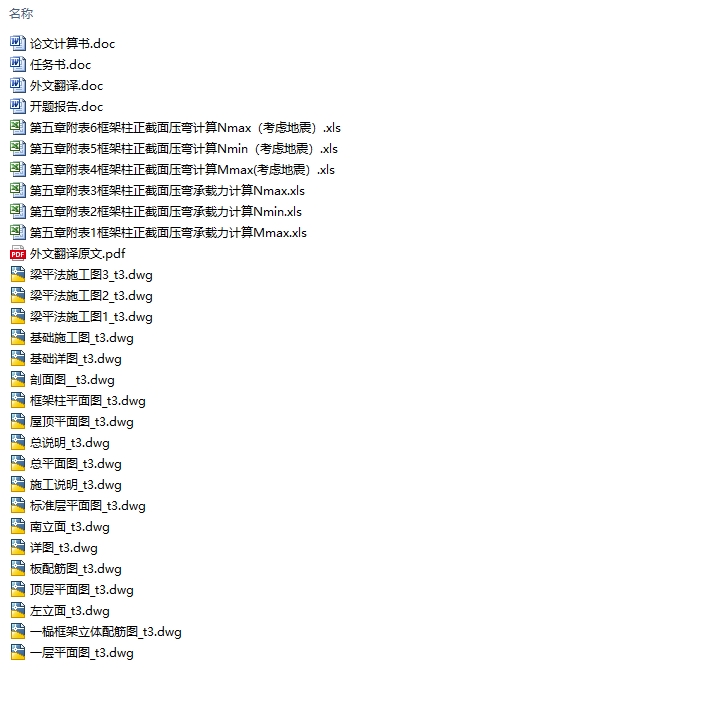

四层2448平米镇江某轻工厂综合办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书17000字,Excel计算表,CAD建筑图9张,CAD结构图8张)
摘要
本设计题目为“镇江某轻工厂综合办公楼设计”，属实际工程应用课题，工程地点位于镇江郊区区。工程为四层钢筋混凝土框架结构，结构安全等级为二级，防火等级是二级，完成建筑设计，结构设计两大部分。

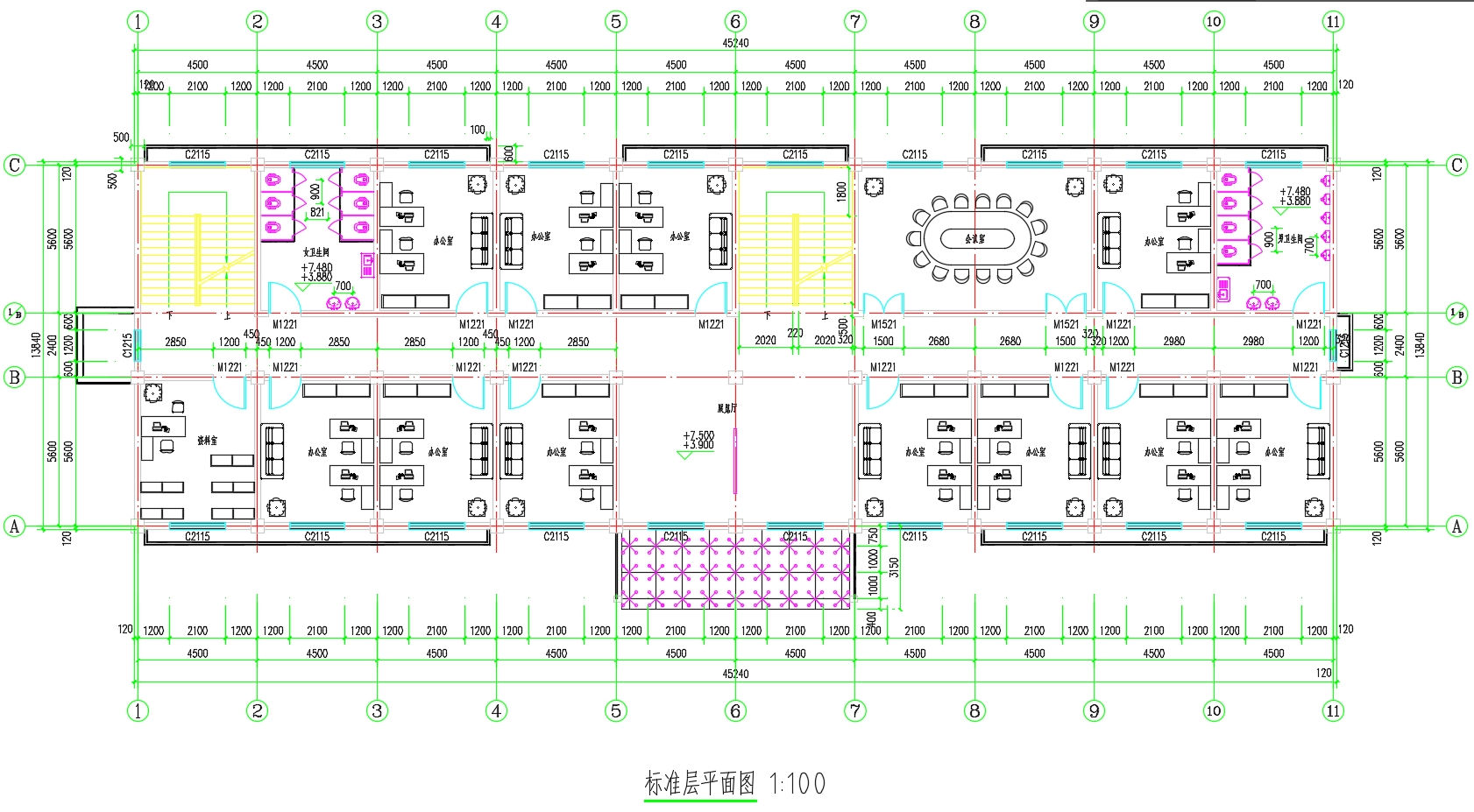

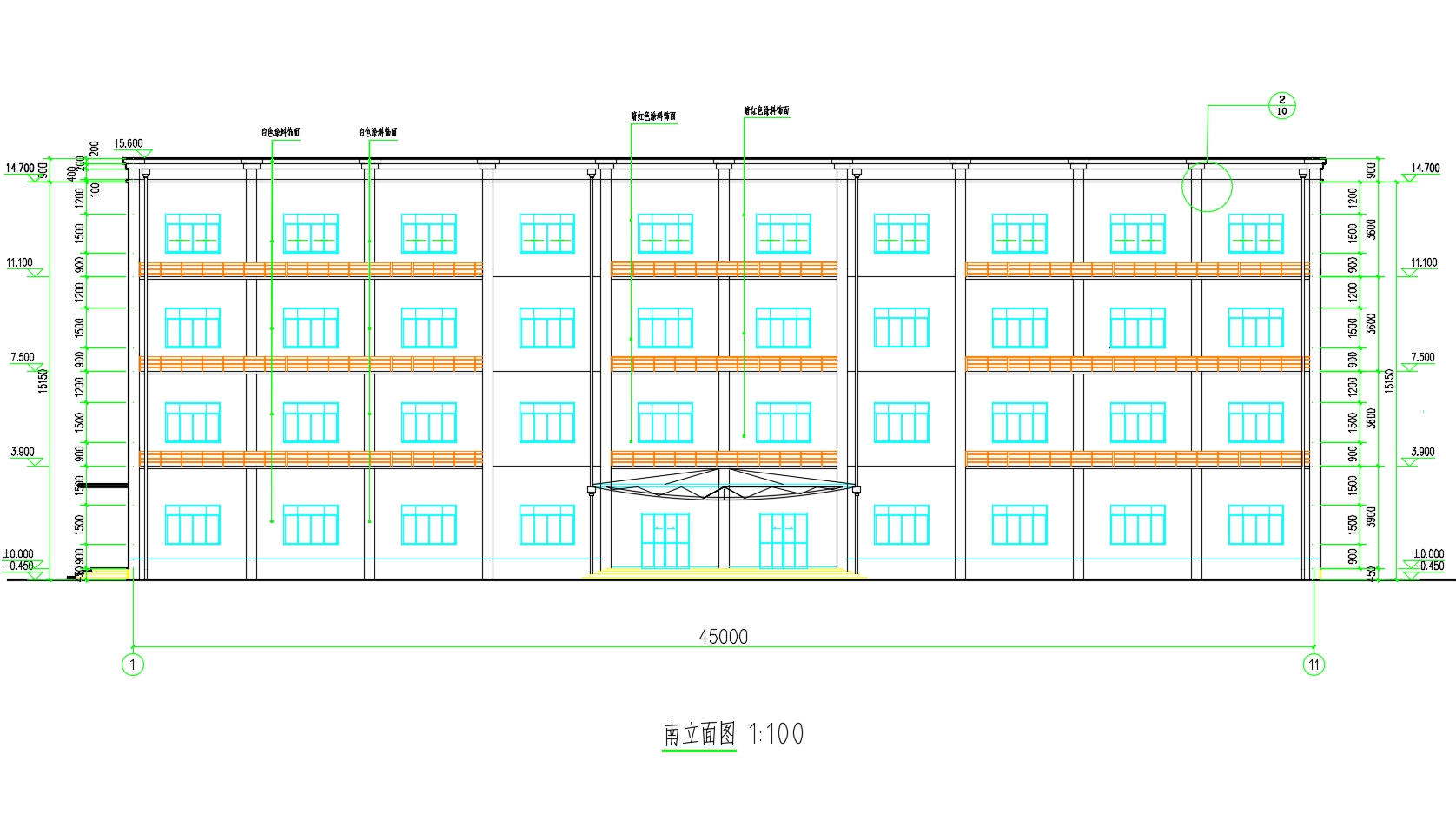

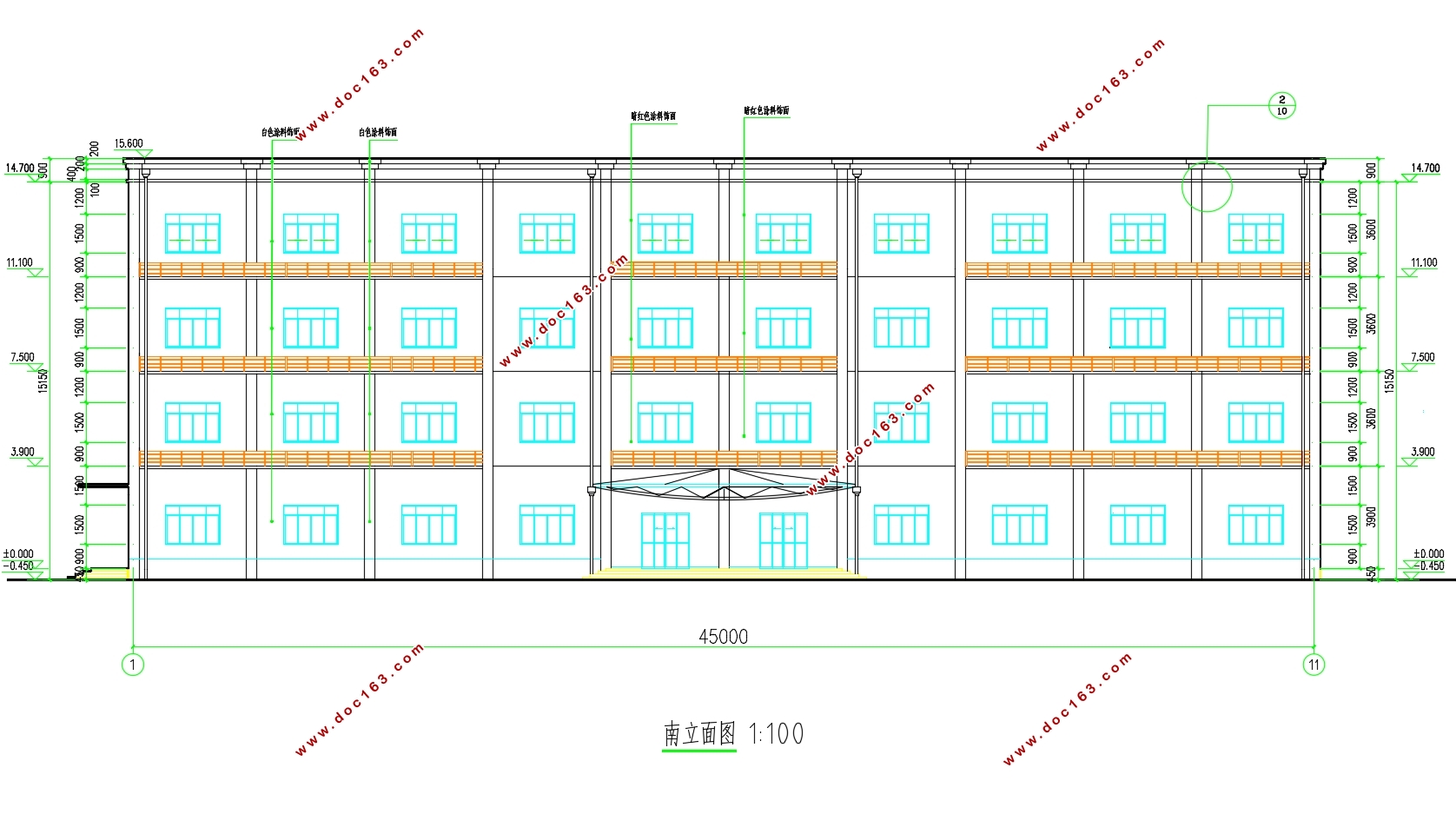

通过对平面图、剖面图、构造图的绘制和结构的设计，熟悉了设计的全过程，
掌握了结构设计计算的基本方法，顺利地完成了毕业设计任务。同时，对这些年所学的专业知识和基本概念有了更深的理解，从而提高了分析和解决实际问题的能力。
关键词：框架结构  结构设计  抗震设计

1.1 工程总体概况
本工程为镇江某轻工厂综合办公楼设计。结构体系采用钢筋混凝土框架结构，共四层，室内外高差为0.45m，一层层高3.9m，二至四层层高3.6m。
工程所在地抗震设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，场地类别为Ⅱ类。屋面做法：20mm石灰砂浆抹底，钢筋混凝土现浇板，40厚C20细石混凝土φ6双向钢筋，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，20厚1：3水泥砂浆找平层，高聚物改性沥青防水卷材，20厚1：2.5水泥砂浆结合层，300×300×25水泥砖。

楼面做法： 20mm石灰砂浆抹底，钢筋混凝土现浇板，20mm水泥砂浆找平，水磨石面层。
墙身做法：由混凝土砌块砌筑而成，厚度200mm。
门窗做法：门为木门，自重0.2 kN/m2，窗为钢框玻璃窗，自重0.4 kN/m2。
风荷载标准值：0.4kN/m2；雪荷载标准值0.35kN/m2。
活荷载：不上人屋面均布活荷载标准值0.5kN/m2，楼面办公室部分活荷载标准值2.5kN/m2 ，走廊部分活荷载为3.5kN/m2（均按照无设备区域的操作荷载，包括操作人员、一般工具、零星原料和成品的自重）。
1.2 结构选型
结构选型是一个综合性问题，应选择合理的结构形式。根据结构受力特点，常用的建筑结构形式有：混合结构、框架结构、框架－剪力墙结构、剪力墙结构（一般剪力墙结构、筒体剪力墙结构、筒中筒剪力墙结构）等。混和结构主要是墙体承重，由于取材方便，造价低，施工方便，我国广泛地应用于多层民用建筑中，但砌体结构强度低、自重大、抗震性能较差，一般用于7层及7层以下的建筑。框架结构是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但随着层数和高度的增加，构件截面面积和钢筋用量增多，侧向刚度越来越难以满足设计要求，一般不宜用于过高的建筑， [资料来源：www.doc163.com]
  [来源：http://www.doc163.com]

目  录
摘要  •••••••••••••••••••••••••••••••••••••••••••••••••••Ⅰ
Abstract••••••••••••••••••••••••••••••••••••••••••••••••••II
第一章   结构选型与布置•••••••••••••••••••••••••••••••••••1 [资料来源：http://doc163.com]
1.1工程总体概况••••••••••••••••••••••••••••••••••••••••••1
1.2结构选型••••••••••••••••••••••••••••••••••••••••••••••1
1.3结构布置••••••••••••••••••••••••••••••••••••••••••••••2
第二章  确定计算简图及荷载计算•••••••••••••••••••••••••••3

[来源：http://www.doc163.com]

2.1 确定计算简图及、梁柱尺寸及材料强度等级•••••••••••••••3
2.2 荷载计算•••••••••••••••••••••••••••••••••••••••••••••4
第三章  内力计算 •••••••••••••••••••••••••••••••••••••••14
3.1恒载作用下的框架内力•••••••••••••••••••••••••••••••••14
3.2 活载作用下框架内力(活载满跨布置)•••••••••••••••••••••26 [版权所有：http://DOC163.com]
3.3风荷载作用下内力计算•••••••••••••••••••••••••••••••••33
3.4 地震作用下横向框架的内力计算•••••••••••••••••••••••••38
第四章  框架内力组合•••••••••••••••••••••••••••••••••••••49
表4-1  弯矩调幅计算 •••••••••••••••••••••••••••••••••• •49
表4-2  横向框架梁内力组合（一般组合）••••••••••••••••••••50
表4-3  横向框架梁内力组合（考虑地震组合）••••••••••••••••52
表4-4  横向框架柱内力组合（一般组合）••••••••••••••••••••53
表4-5  横向框架柱内力组合（一般组合•）•••••••••••••••••••55
第五章   框架梁柱截面设计•••••••••••••••••••••••••••••••57
表5-1   横梁AB、BC跨正截面受弯承载力计算  ••••••••••••58

[资料来源：https://www.doc163.com]

表5-2   横梁AB、BC跨正截面抗震验算••••••••••••••••••••59
表5-3   横梁AB、BC跨斜截面受剪承载力计算••••••••••••••60
表5-4   横梁AB、BC跨斜截面受剪抗震验算••••••••••••••••61
表5-5~表5-10 见附录
第六章  楼梯结构计算设计••••••••••••••••••••••••••••••••62
6.1梯段梁TL1计算•••••••••••••••••••••••••••••••••••••••62
6.2休息平台板计算•••••••••••••••••••••••••••••••••••••••63 [资料来源：http://doc163.com]
6.3梯段计算•••••••••••••••••••••••••••••••••••••••••••••64
第七章  现浇楼面板设计••••••••••••••••••••••••••••••••••65
7.1求支座中点最大弯矩 ••••••••••••••••••••••••••••••••••65
7.2车间区格（A区格）••••••••••••••••••••••••••••••••••••66
7.3车间区格（c区格）••••••••••••••••••••••••••••••••••••66 [资料来源：http://Doc163.com]

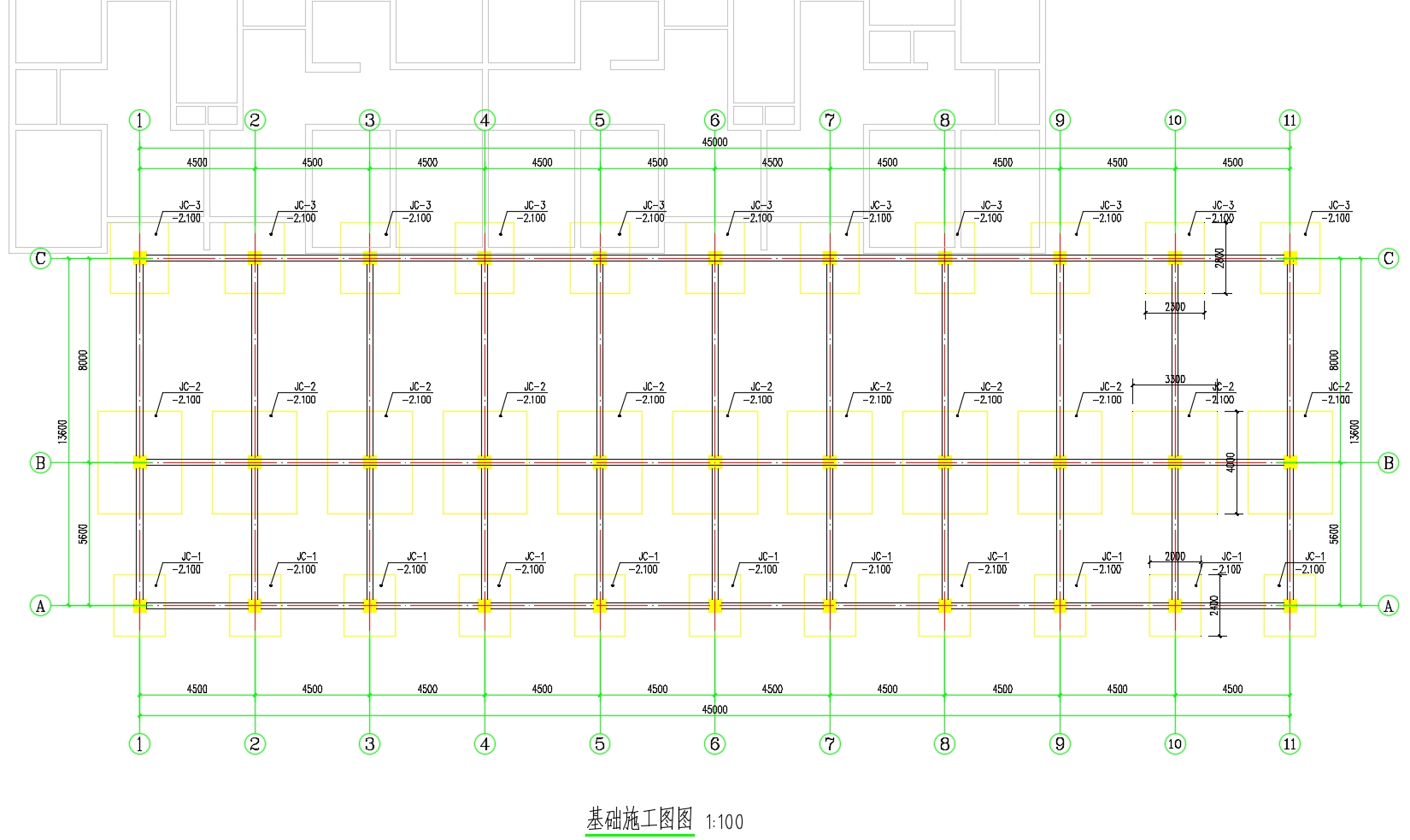

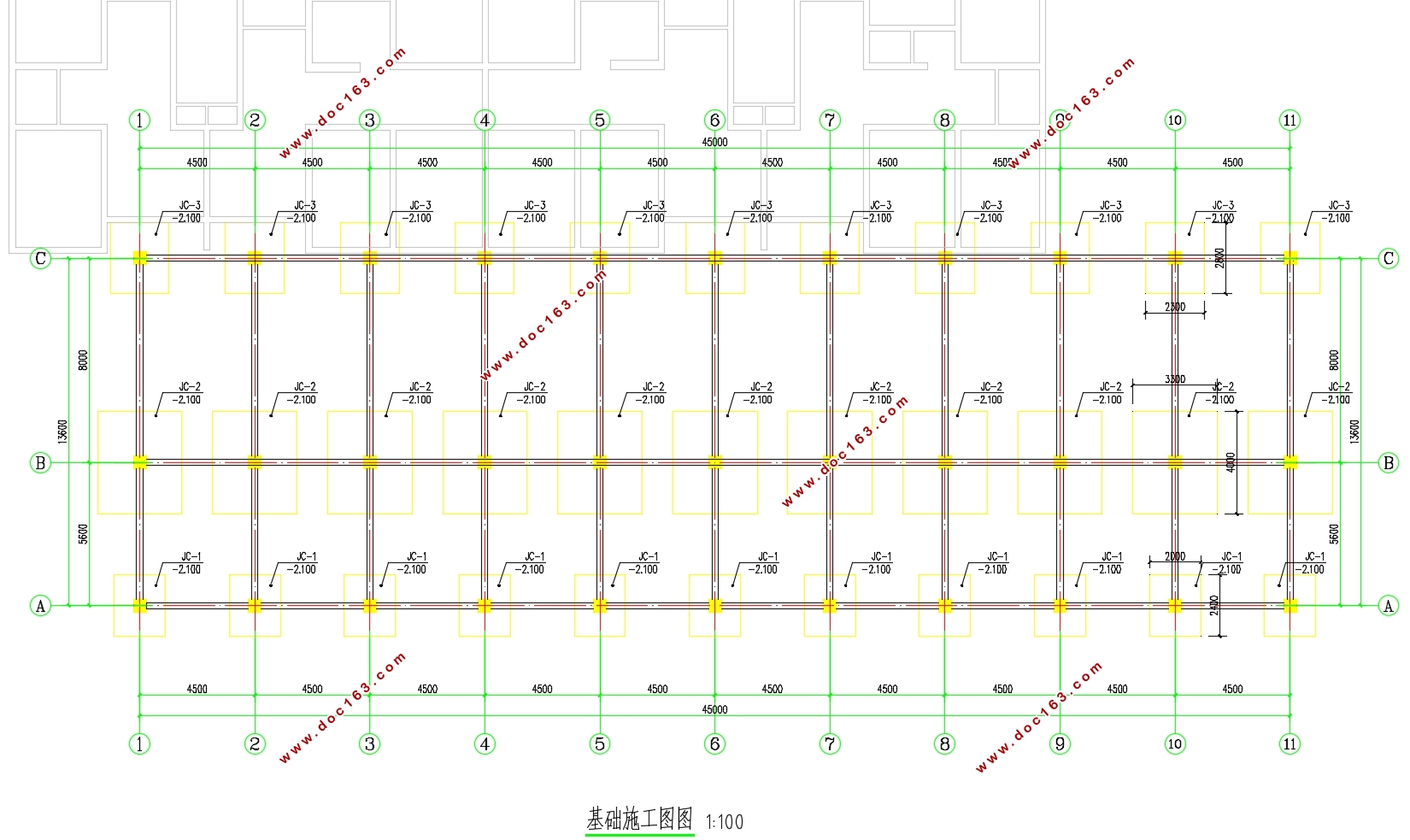

第八章、基础设计••••••••••••••••••••••••••••••••••••••••69
8.1 荷载计算 •••••••••••••••••••••••••••••••••••••••••••69
8.2 确定基础底面积•••••••••••••••••••••••••••••••••••••••70
8.3 抗震验算•••••••••••••••••••••••••••••••••••••••••74 [资料来源：www.doc163.com]

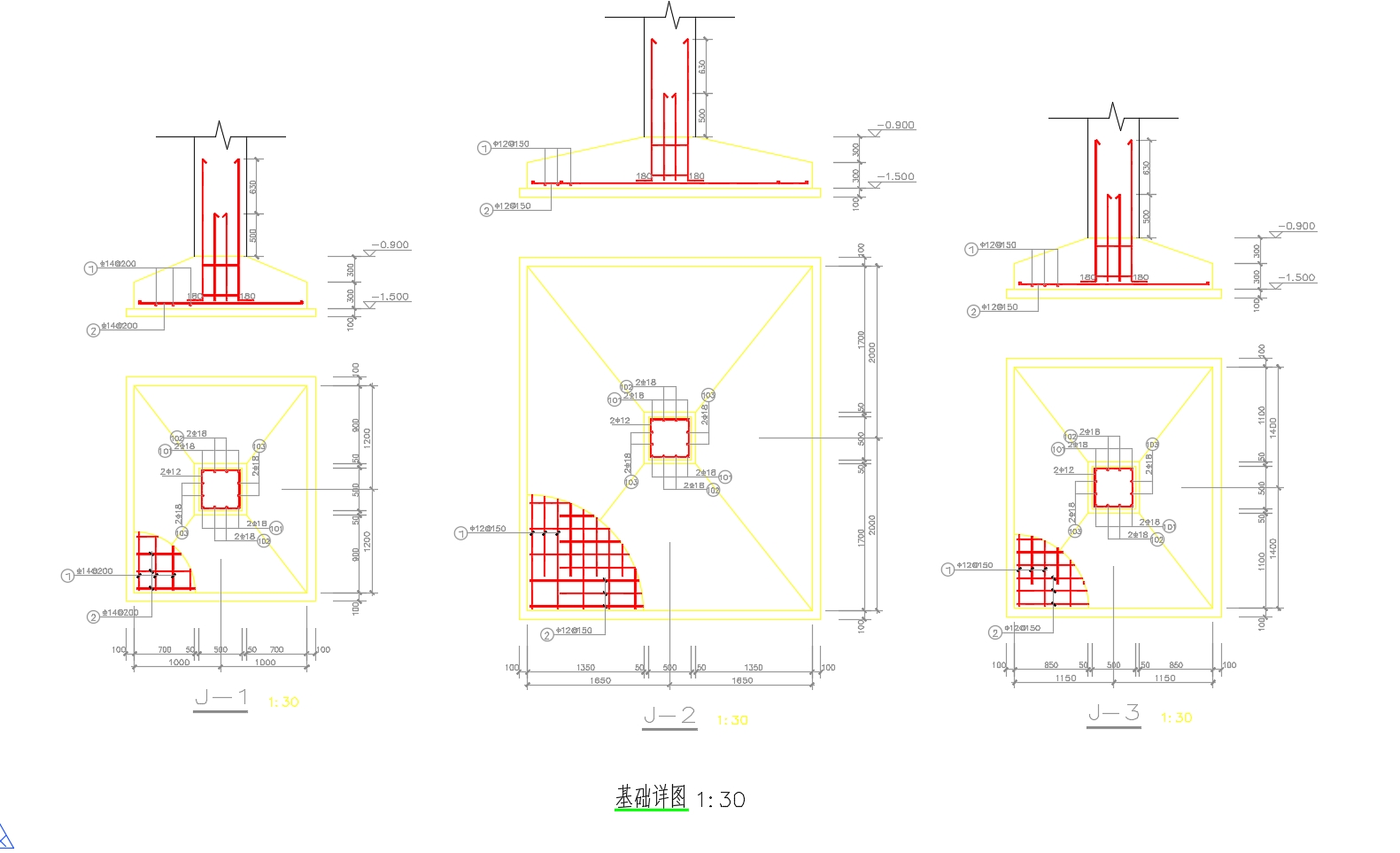

8.3 基础结构设计（混凝土采用C30） •••••••••••••••••••77
第九章、电算分析••••••••••••••••••••••••••••••••••••••••81
致谢•••••••••••••••••••••••••••••••••••••••91 [资料来源：Doc163.com]
