五层3811平米徐州市某高级中学教学楼设计(含建筑图结构图)

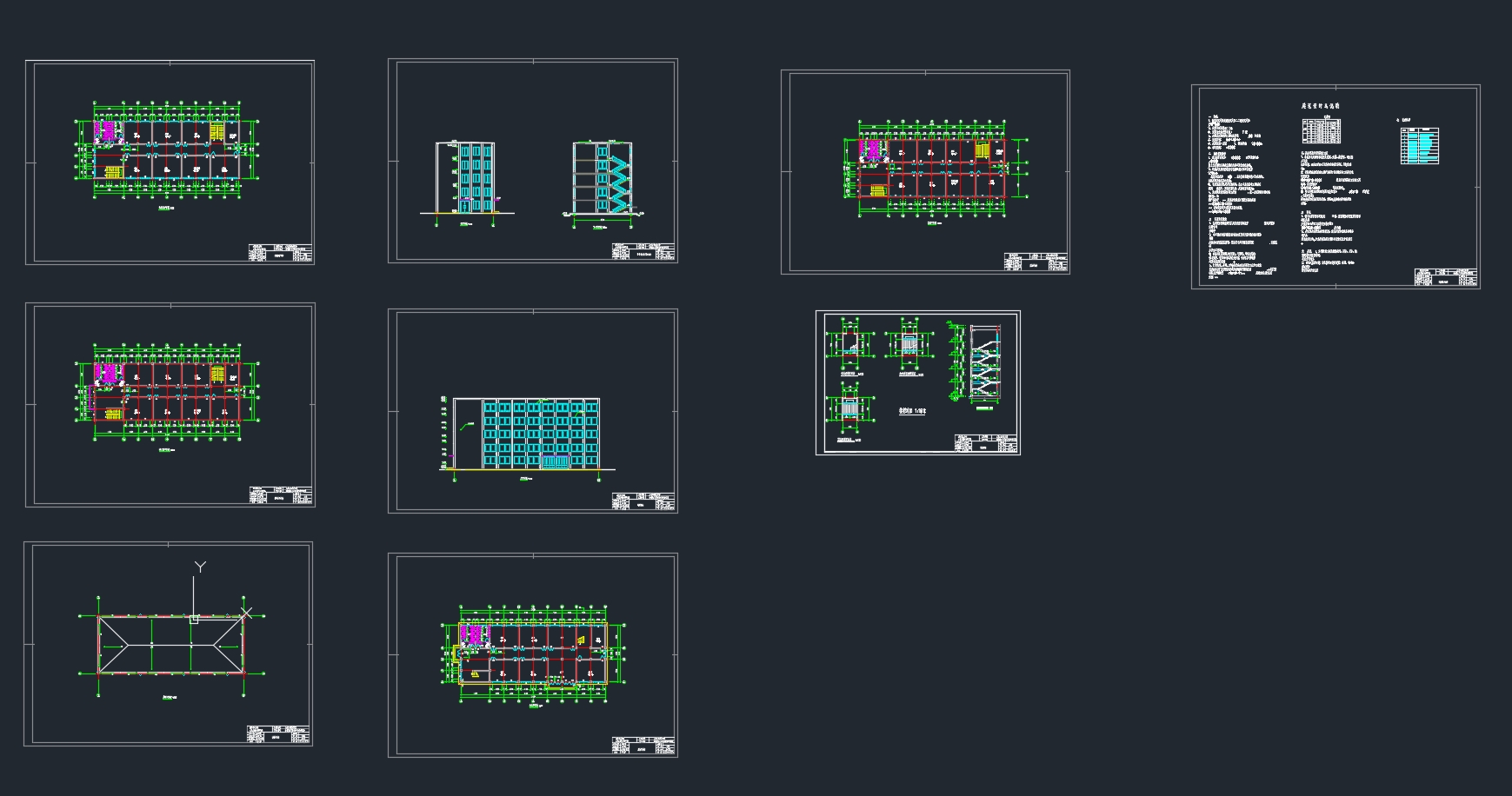

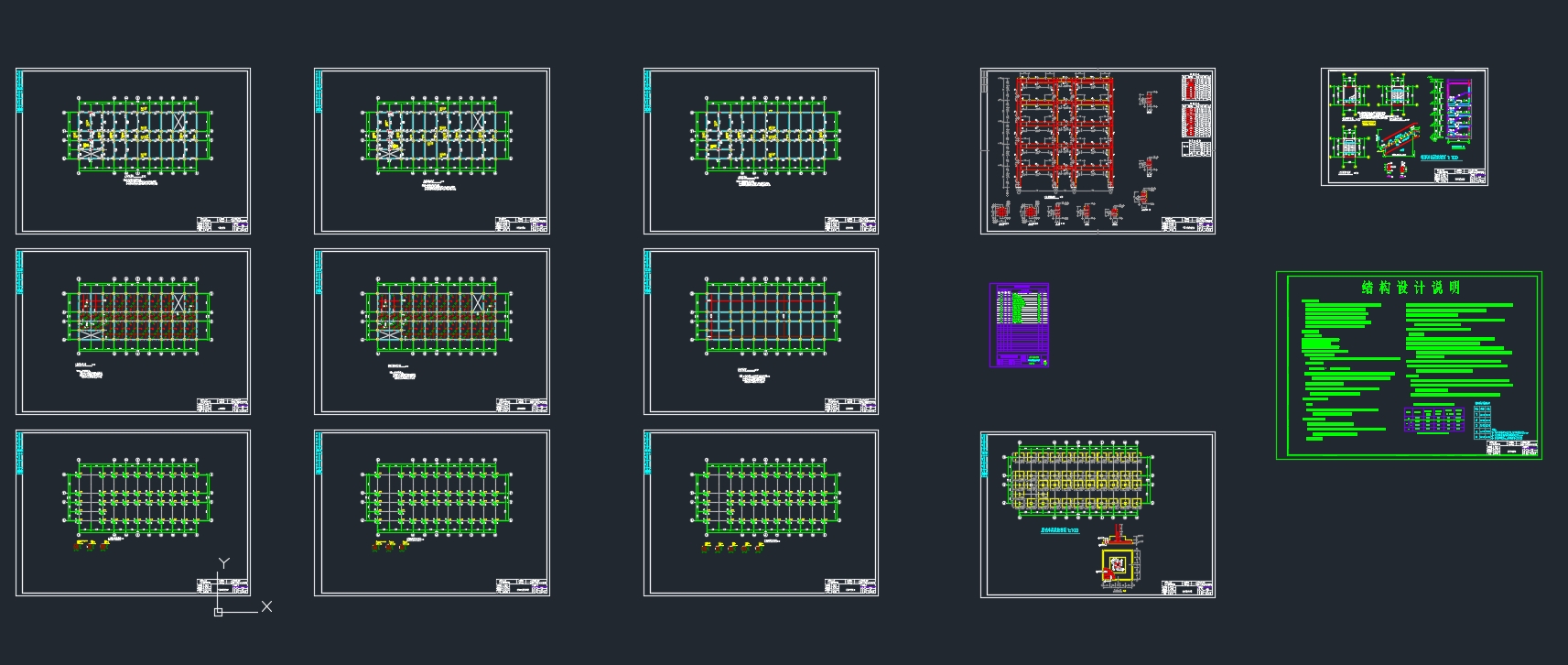

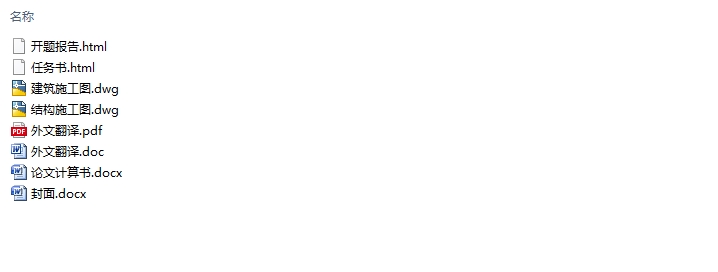

五层3811平米徐州市某高级中学教学楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD建筑图8张,CAD结构图12张)
摘要

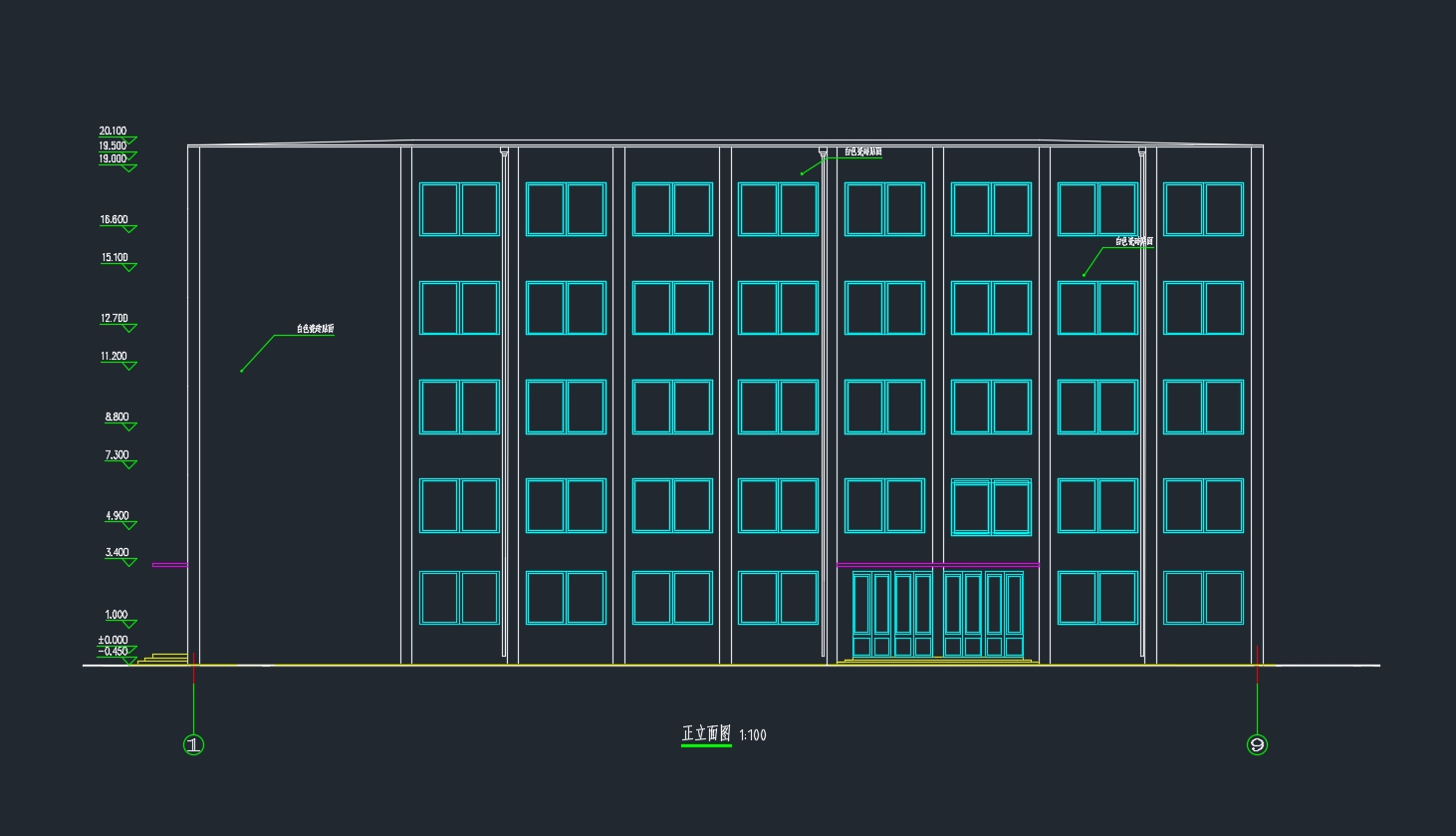

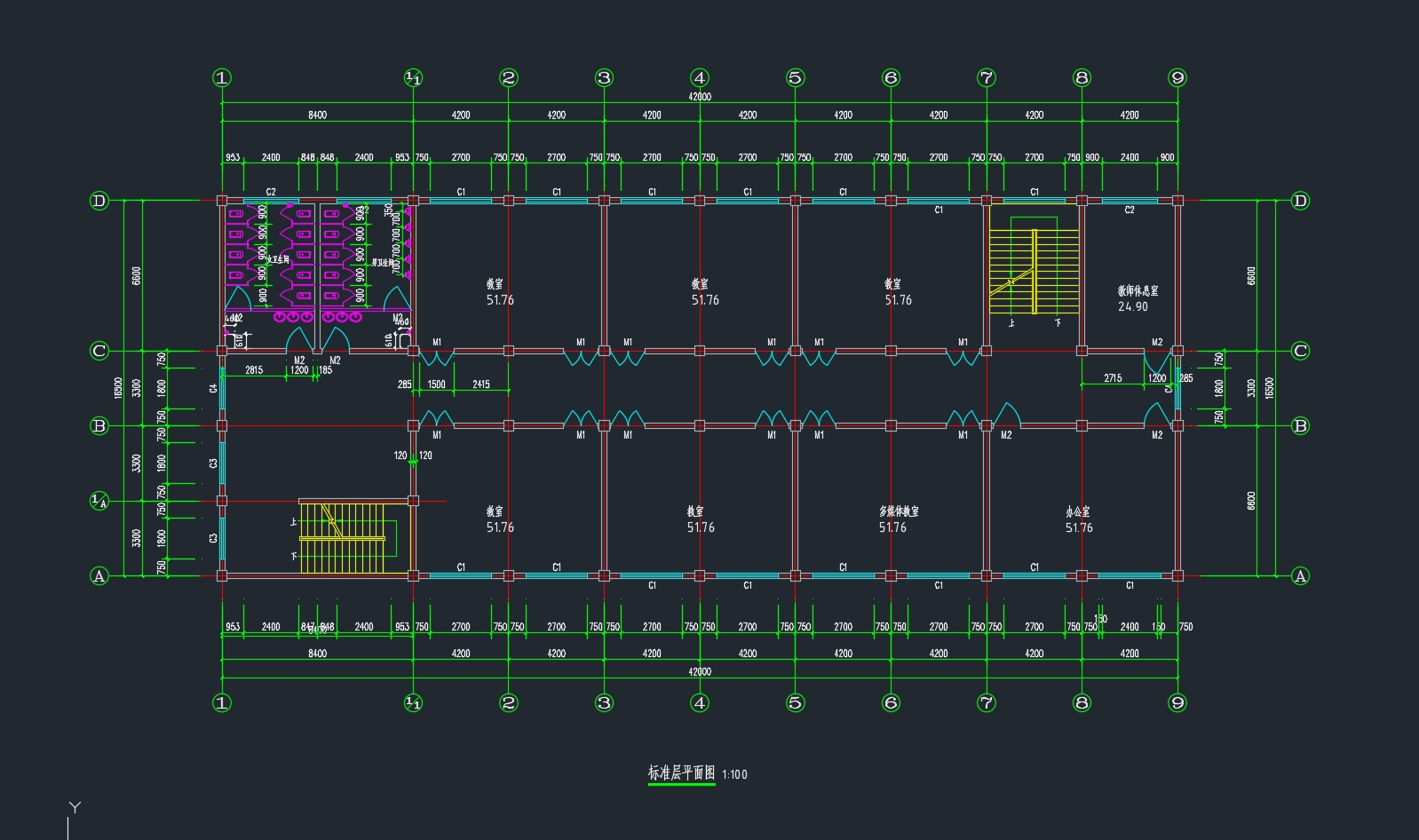

本次设计内容为徐州市XX高级中学教学楼设计。本建筑为五层，层高3.9m，建筑标高20.100m。建筑物的B×L=16.5m×42m，教室B×L=6.6m×8.4m。采用全现浇钢筋混凝土框架结构，基础场地类别为Ⅱ类按照七度设防进行结构的抗震设计。
本设计需进行建筑物的荷载统计，风荷载、地震荷载、竖向荷载的计算与内力分析。风荷载与地震荷载等水平荷载的内力计算采用修正后的D值法。框架在竖向荷载计算时的内力计算采用分层法，在计算时候要采用弯矩的二次分配法，并且活载内力计算时候满布并考虑最不利位置。在内力组合时要考虑地震时候梁的跨中和端部的系数折减，完成内力组合，并对梁、柱、板进行配筋及截面计算，其中楼面板、屋面板均按整体双向板的弹性理论计算。
本设计楼梯采用的是板式楼梯。基础均采用柱下独立基础。
关键词：框架结构 内力组合 配筋 内力分析荷载计算

Abstract
The design of the contents of Xuzhou City-Senior High School Teaching Building. The building is five, the height of 3.9m, building elevation 20.100m. B buildings × L = 16.5m × 42m, classroom B × L = 6.6m × 8.4m. All-situ reinforced concrete frame structure, the foundation site category Ⅱ class according to seven degrees fortification seismic design of structures. [资料来源：Doc163.com]
The design of buildings inneed of statistical load, wind load, seismic load, vertical load calculation and analysis of internal forces. Internal force calculation of wind loads and seismic loads and other horizontal loads using the modified D value method. In the framework of the internal forces calculated vertical load when calculated using the tiered approach to be used in the calculation of the time Moment Distribution Method, and Live Load Calculation time covered and consider the most unfavorable position. When a combination of internal forces to be considered when the earthquake across the ends of the beam coefficient of reduction and to complete the internal force, and the beams, columns, plates and reinforcement of cross section, wherein the floor panels, roof panels according to the overall two-way elasticity theory.
This design uses the stairs slab stairs. Based independent foundation under column are used.
key words:Framework, The endogenic force combination, Matches the steel bar ,Internal Force Analysis, Load Calculation

[资料来源：https://www.doc163.com]

1.2 设计规模：
1.本次设计的题目为“徐州市XX高级中学教学楼设计”
2.建筑面积：3811.5 m²，结构共五层，层高3.9m.
3.室内外高差0.450m，室外地面标高为-0.450m。
1.3  各部分工程构造
屋面：APP改性沥青防水卷材
1：3 水泥沙浆找平层25mm厚
1：10水泥珍珠岩砂浆保温层120㎜厚
1：8白灰炉渣找坡度最薄处30mm
120mm厚钢筋混凝土板
20mm厚板下混合砂浆抹灰
楼面:  1：2.5水泥白石子12mm
       　  素水泥浆结合层一道
           1：3水泥砂浆找平18mm
素水泥浆结合层一道
120mm厚钢筋混凝土板
20mm厚板下抹灰
3  厕所:  20mm厚水泥砂浆地面
50mm厚防水砂浆
180mm厚空心砖
20mm厚水泥砂浆抹灰
4.墙体：外墙370mm厚水泥空心砖墙，内墙为240mm厚水泥空心砖墙，楼梯间墙为370㎜厚水泥空心砖墙，厕所均为180㎜厚隔墙。
5.门窗：门厅处为铝合金门，其他均为木门。双推拉塑钢窗，单层玻璃全封闭窗。 [资料来源：Doc163.com]

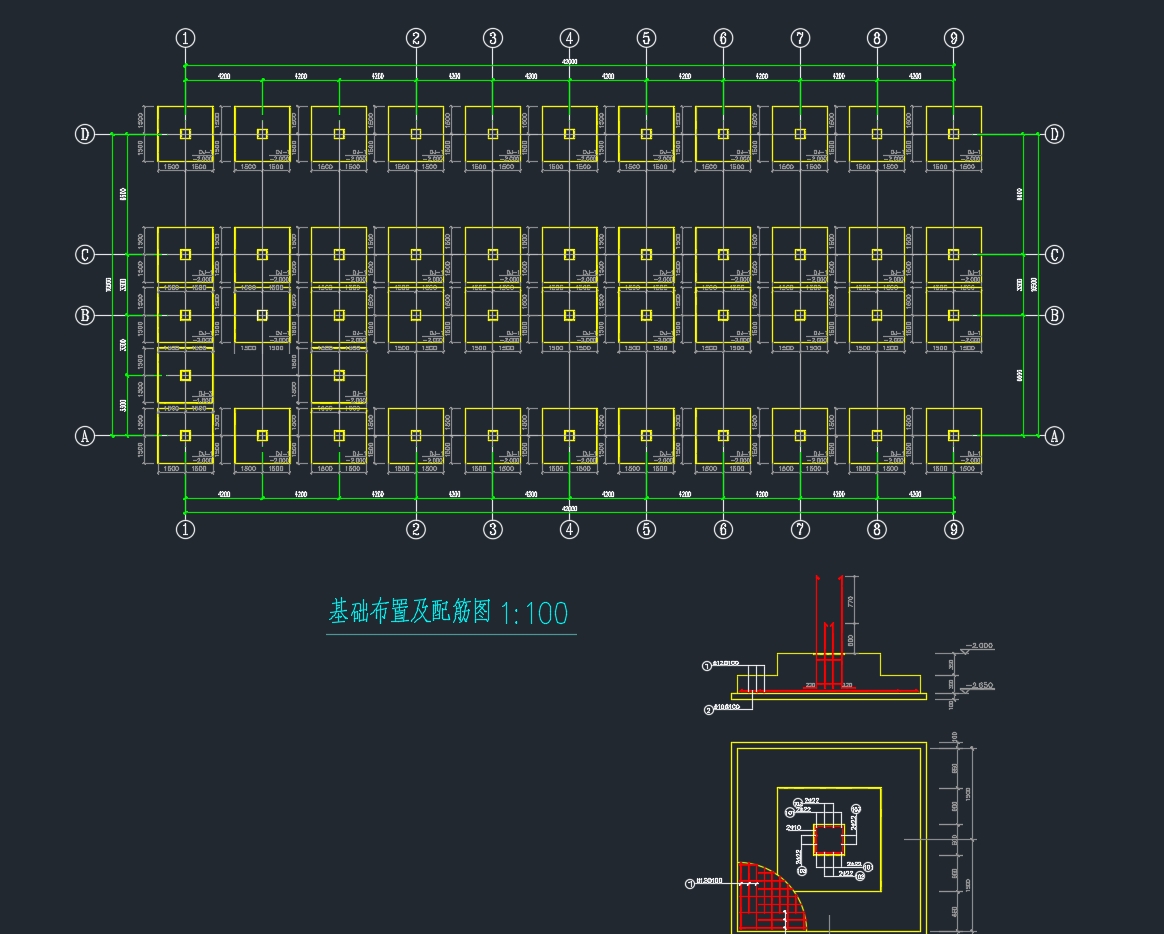

6.基础：阶型独立扩展基础。
  [资料来源：Doc163.com]

目录
摘要    1
Abstract    2
绪论    3
第一章  建筑设计概述    4
1.1 设计依据    4
1.2 设计规模    4
1.3  各部分工程构造    4
第二章  结构方案设计    6
2.1 设计资料    6
2.2 结构选择    6
第三章  荷载计算    7
3.1初估梁柱截面    7 [资料来源：www.doc163.com]
3.1.1  柱截面初估    7
3.1.2梁截面初估    7
3.2 荷载计算    7
3.2.1 层数划分及计算简图    7
3.2.2荷载标准值的取值    9
第四章 水平荷载作用下的框架内力分析    11
4.1梁的线刚度    11
4.2 框架柱侧移刚度计算    12
4.3.1重力荷载代表值计算    14
4.3.2水平地震作用分析    16
4.3.3.验算框架层间弹性位移角    18
4.3.4水平地震作用下框架柱剪力和弯矩计算    20
第五章 横向风荷载计算    25
5.1风荷载数据统计    25
5.2荷载计算    25
5.2.1风荷载系数计算    25
5.2.2风荷载层间剪力计算    26
5.3风荷载作用下框架柱剪力和柱弯矩    27
5.4荷载作用下梁端弯矩计算    29
第六章 框架在竖向荷载作用下的内力分析    31 [资料来源：http://doc163.com]
6.1计算方法和荷载传递路线    31
6.1.1.竖向荷载计算方法    31
6.1.2.荷载传递路线    31
6.2竖向荷载计算    32
6.2.1 A-B(C-D)轴间框架梁的计算    32
6.2.2 B-C轴间框架梁    32
6.3 框架计算简图    33
图6.1竖向荷载分布简图    33
6.4.梁固端弯矩    34
6.5框架节点分配系数    34
6.6恒载产生弯矩分配与传递    36
6.7梁端剪力    43
6.7.1恒载作用下梁端剪力    43
6.7.2活载作用下梁端剪力    44
6.8柱轴力和剪力    47
6.8.1.恒载作用下的柱轴力剪力    47
2. 活载作用下的柱轴力剪力    50
第七章 内力组合和最不利内力确定    52
7.1框架梁内力组合    52
7.1.1基本组合公式    52
7.2框架柱内力组合    52

[来源：http://www.doc163.com]

7.3框架梁内力组合如下    53
第八章 框架结构配筋计算    58
8.1 框架梁配筋计算    58
8.1.1截面形状的确定    58
8.1.2截面尺寸    58
8.1.3材料强度    58
8.1.4配筋率    59
8.1.5计算公式    59
8.1.6框架梁抗弯承载力计算    60
8.1.7框架梁抗剪承载力计算    63
8.2 框架柱配筋计算    66
8.2.1框架柱的截面尺寸    66
8.2.2材料强度    66
8.2.3框架柱端弯矩和剪力调整    66
8.2.4框架柱配筋计算    66
第九章  现浇板配筋计算    79
9.1 荷载计算    79
9.2 配筋计算    79
第十章  板式楼梯计算    81
10.1梯斜板的计算    81
10.1.1板厚的计算    81
10.1.2.荷载的计算     81 [资料来源：Doc163.com]
10.1.3.截面设计    82
10.2 平台板计算    82
10.2.1.荷载计算    82
10.2.2.截面设计    83
10.3 平台梁计算：    83
10.3.1平台梁荷载统计    83
第十一章 基础配筋计算    85
11.1基础概况    85
11.1.1基础形式    85
11.1.2基础材料及强度    85
11.1.3土质概况    85
11.2基础承载力验算    85
11.2.1基础尺寸初估    85
11.2.2荷载统计及基础简图    86
11.2.3地基承载力验算    87
11.3基础抗冲切验算    87
11.4基础底面配筋计算    88
结论    90
谢辞    91
参考文献    92
