五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

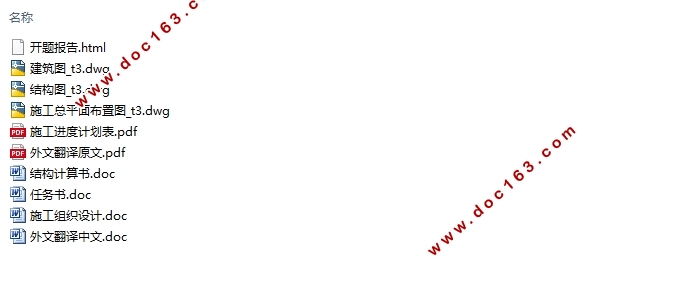

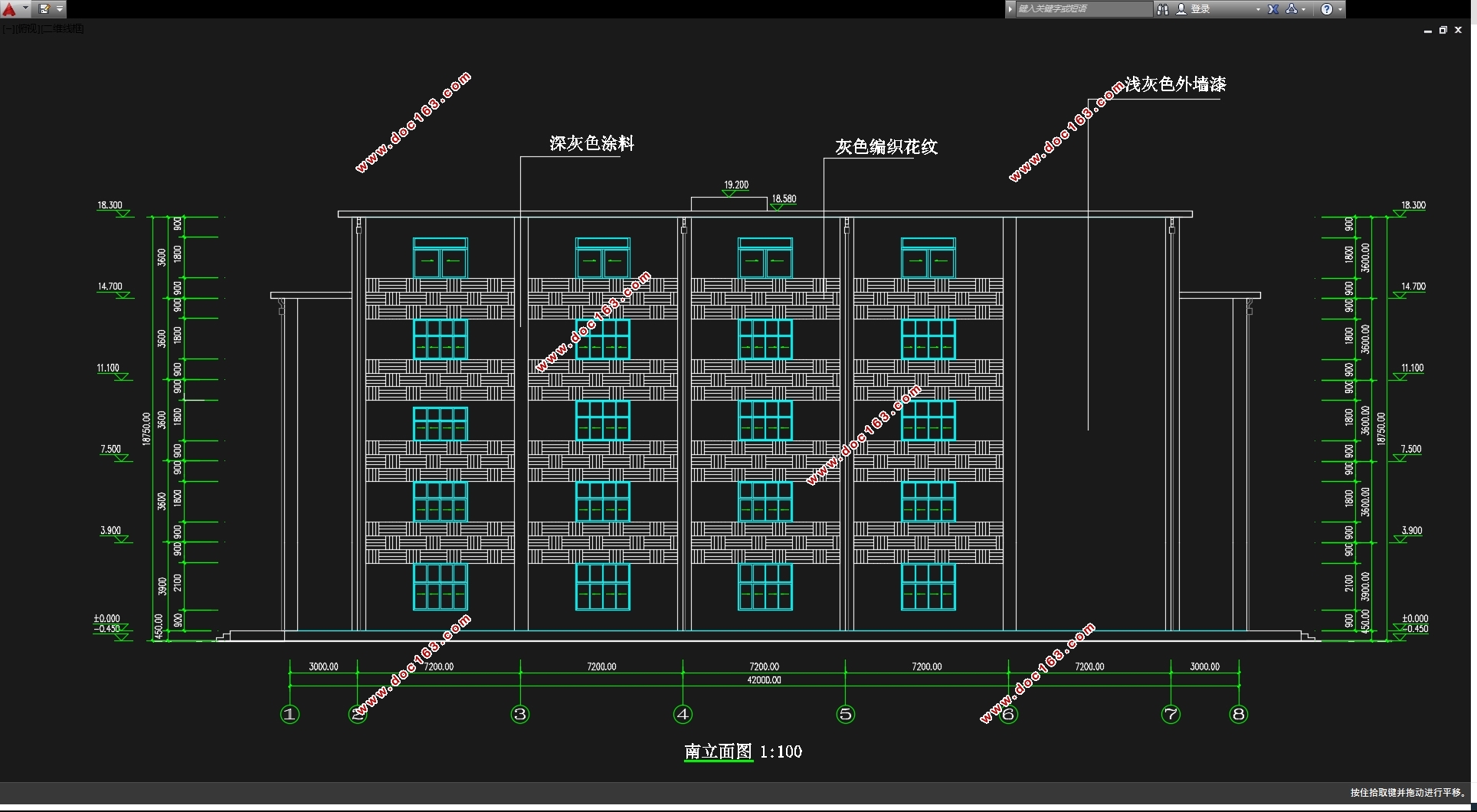

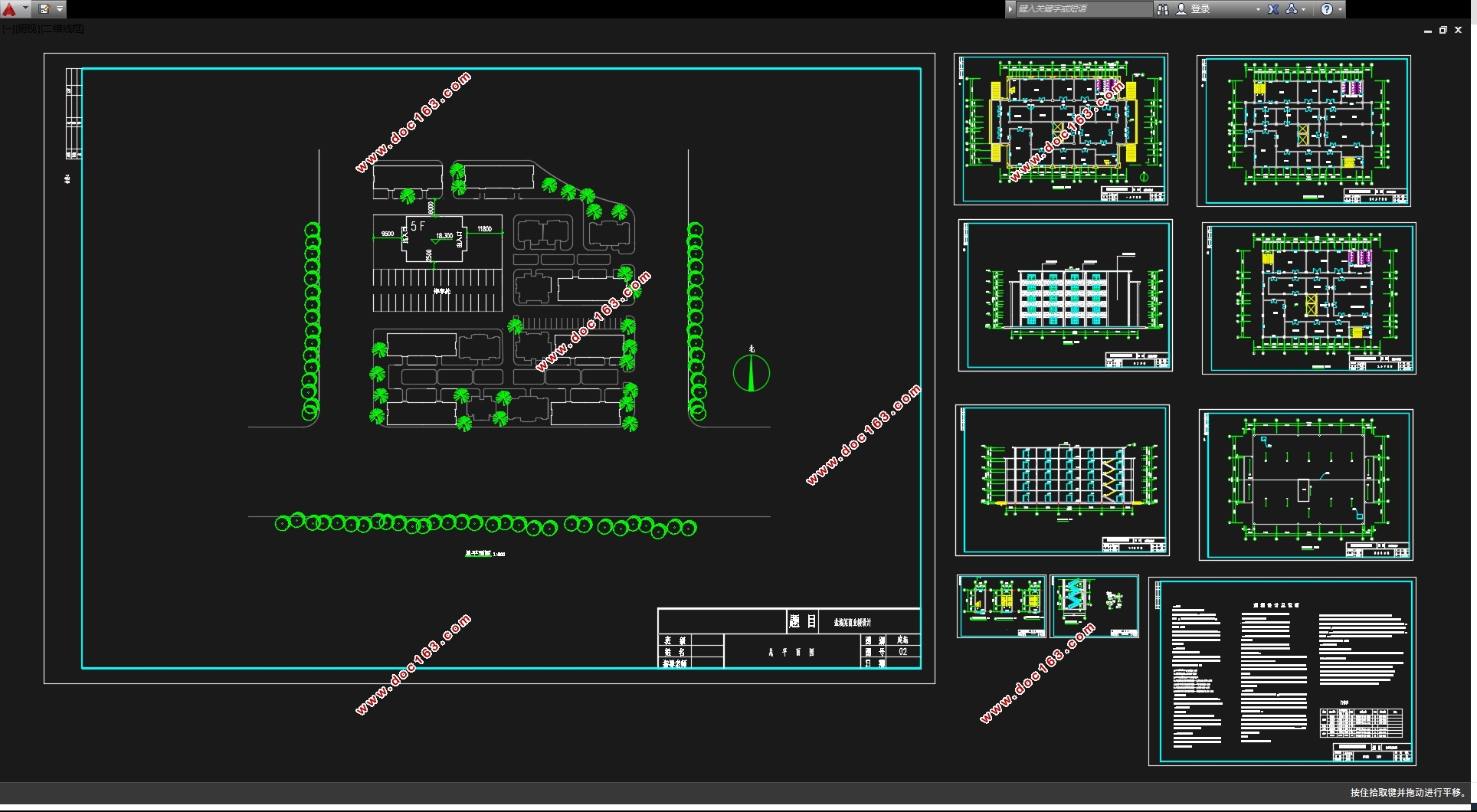

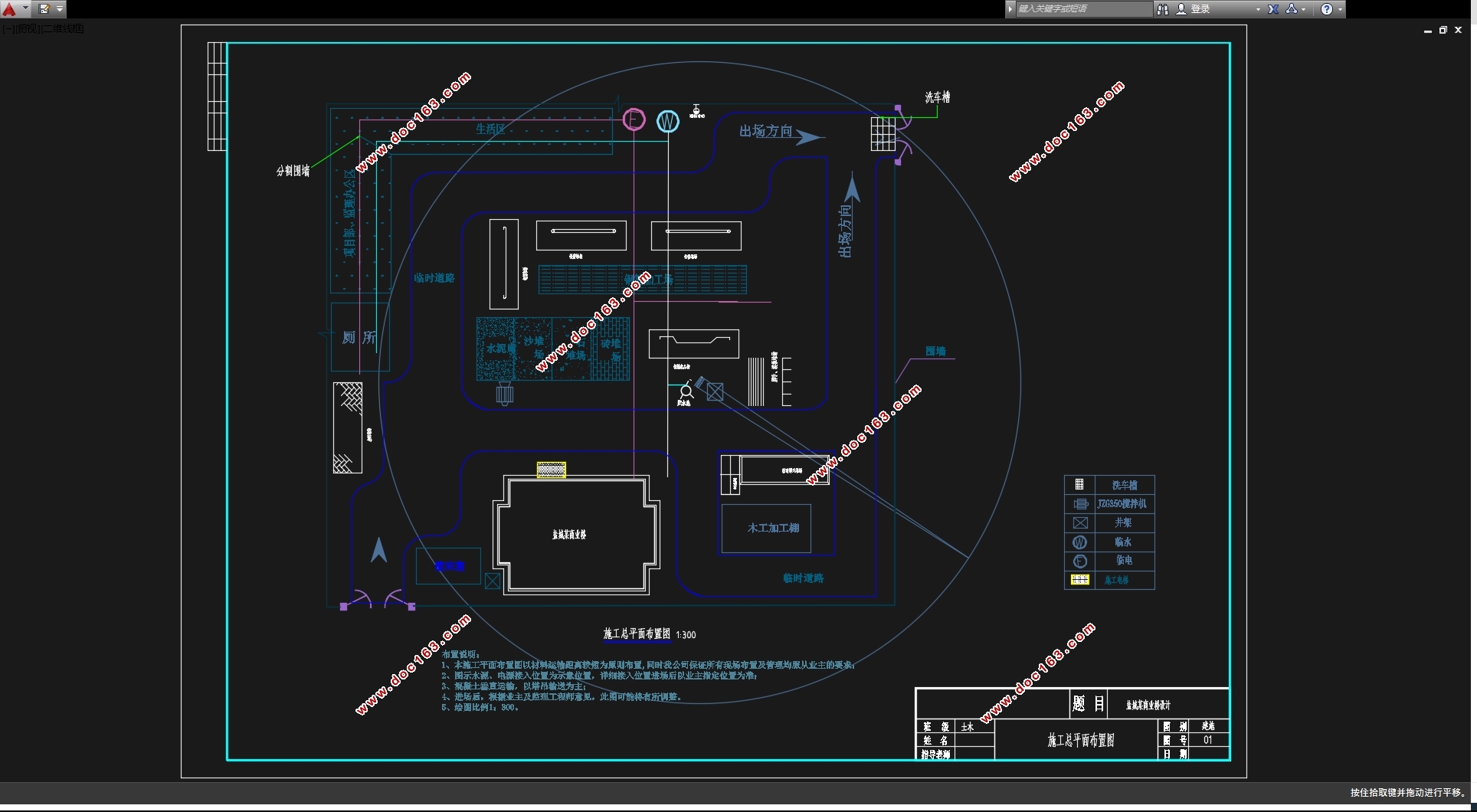

五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)(开题报告,外文翻译,论文计算书20000字,施工组织设计20000字,CAD建筑图9张,CAD结构图9张,CAD总平面图)
摘要
本文的设计主要讲述了商业楼的设计,设计的内容包括建筑设计、结构设计两部分。毕业设计是土木工程专业的必须课程,我的设计为盐城某商业楼楼方案(二),设计采用钢筋混凝土现浇框架结构,建筑层数为五层,建筑总高度为18.30m,总建筑面积6048㎡。根据设计要求,设防烈度为7度。建筑场地类别为II类,设计中要考虑抗震设计。设计部分包括建筑部分、结构部分、楼梯、基础等。根据任务书定出各层平面及平面布置。在进行荷载计算和构件截面估计后,选取了3轴框架进行计算、设计内容包括框架梁柱截面尺寸的选取及线刚度的计算;恒载、活载、地震作用下梁端、柱端弯矩、剪力的计算;框架内力组合;框架梁柱配筋计算;楼梯配筋计算及基础配筋计算。楼梯采用钢筋混凝土板式楼梯;基础采用钢筋混凝土柱下独立基础。整个方案设计基本符合设计和结构要求,具有一定的合理性。
通过对商业楼平面图、剖面图、构造图的绘制和结构设计、熟悉了设计的全过程,掌握了结构设计计算的基本方法,顺利地完成了毕业设计任务。同时,对大学所学的专业知识和基本概念有了更深的了解、从而提高了分析和解决实际问题的能力,为日后的工作学习垫下了一定的基础。

[资料来源:http://www.doc163.com]


关键词:框架结构;建筑设计;结构设计;抗震设计

Abstract
In this paper, the design of the main tells the story of the design of the commercial building, the content of the design includes architectural design, structural design of two parts. Graduation design must is majoring in civil engineering course, at the commercial building my designs for yancheng floor plan (2), the design adopts the cast-in-place reinforced concrete frame structure, architectural layers for five layers, building a total height of 18.30 m, a total construction area of 6048㎡. According to the design requirements, fortification intensity of 7 degrees. Construction site category for class II, to consider in the design of seismic design. Design includes building parts, structure, stair, foundation, etc. According to the specification set plane and plane layout of every layer. After estimate the load calculation and component section, select the 3 axis framework to calculate, design content including frame size selection of column section and beam section and the calculation of the line stiffness; Under the action of dead load, live load, seismic beam end and column end bending moment, shearing force calculation; Framework of internal force combination; Beam-column reinforcement calculation; The stairs reinforcement and foundation reinforcement calculation. Stair use reinforced concrete plate stairs; Basis using reinforced concrete independent foundation under column. The whole scheme design basic conform to the requirements of the design and construction, has certain rationality. [资料来源:http://doc163.com]
Based on the commercial building, the structure diagram and structure design, familiar with the whole process of the design, master the basic techniques of structure design and calculation method, successfully completed the graduation design task. At the same time, the professional knowledge of what I have learned over the school days and had a deeper understanding of the basic concepts, so as to improve the ability to analyze and solve practical problems. For the future work have the basis of the study.
Keywords: frame structure;design of aseismic;design of architectural design

本建筑主体结构采用钢筋混凝土框架结构,柱轴网布置如下图1-1 所示,轴线编号为:横向共五条轴线,从A 到E,纵向共7 条轴线,从1 到8。
横轴总长共42.000m:
1-2 轴3.00m 2-3 轴7.20m 3-4 轴7.20m 4-5 轴7.20m
5-6 轴7.20m 6-7 轴7.2m 7-8轴3.0m
纵轴总长共28.80m:
A-B 轴7.20m B-C 轴7.20m C-D 轴7.20m D-E 轴7.20m
  [资料来源:https://www.doc163.com]

五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)

[资料来源:Doc163.com]


五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)
五层6048平米盐城某商业楼设计(含建筑结构图,施工组织)


目录
   第一章 结构选型与布置    1 [资料来源:http://doc163.com]
第二章 计算简图及荷载计算    2
2.1计算简图    2
2.2 构件尺寸    2
2.2.1 框架柱    2
2.2.2 框架梁    3
2.2.3楼板设计    4
2.3 材料强度等级    4
2.4荷载计算    4
2.4.1屋面横梁竖向线荷载标准值    4
2.4.2楼面横梁竖向荷载标准值    5
2.4.3屋面框架节点集中荷载标准值:    6
2.4.4楼面框架节点集中荷载标准值:    6
2.4.5风荷载    7
2.4.6地震作用    8
第三章 框架内力计算    15
3.1恒载作用下的框架内力    15
3.1.1弯矩分配系数    15
3.1.2杆件固端弯矩    21
3.1.3横梁固端弯矩    21
3.1.4节点不平衡弯矩    22
3.1.5内力计算    23
3.2活载作用下的框架内力    24

[来源:http://Doc163.com]

3.2.1梁固端弯矩    24
3.2.2内力计算    25
3.3风荷载作用下内力计算    27
3.3.1水平风荷载作用下框架层间剪力    27
3.3.2各层柱反弯点位置见表3-3.    28
3.4地震作用下框架的内力计算    29
3.4.1 0.5(雪+活)重力荷载作用下横向框架的内力计算    29
3.4.2地震作用下框架的内力计算    31
第四章 荷载组合    35
4.1 框架梁弯矩调幅计算    35
4.2 横向框架梁内力组合(一般组合)    37
4.3 横向框架梁内力组合(考虑地震组合)    40
4.4 横向框架柱内力组合(一般组合)    42
4.5 横向框架柱内力组合(考虑地震组合)    46
第五章 框架梁柱截面设计    49
5.1 框架梁计算    49
5.1.1 正截面受弯承载力验算    50
5.1.2 正截面抗震验算    52
5.1.3 斜截面受剪承载力计算    54

[资料来源:https://www.doc163.com]


5.1.4 斜截面受剪抗震验算    56
5.2 框架柱计算    58
5.2.1 框架柱正截面压弯承载力计算    58
5.2.2 框架柱正截面压弯承载力计算(Nmin)    60
5.3地震作用组合框架柱正截面承载力计算    62
5.3.1框架柱正截面压弯承载力计算(Mmax)    62
5.3.2框架柱正截面压弯承载力计算(Nmin)    63
5.3.3框架柱正截面压弯承载力计算(Nmax)    64
第六章 楼梯结构计算设计    66
6.1梯段板计算    67
6.1.1.荷载计算    67
6.1.2.内力计算    67
6.1.3.配筋计算    67
6.2休息平台板计算    68
6.2.1.荷载计算    68
6.2.2.内力计算    68
6.2.3.配筋计算    68
6.3梯段梁TL1计算    69
6.3.1.荷载计算    69
6.3.2.内力计算    69
6.3.3.配筋计算    69 [资料来源:www.doc163.com]
第七章 现浇楼面板设计    71
7.1板的设计    71
7.1.1荷载计算    71
7.1.2.计算简图    72
7.1.3弯矩设计值    72
7.1.4正截面受弯承载力计算    73
7.2次梁设计    74
7.2.1.荷载设计值    74
7.2.2.计算简图    74
7.2.3.内力计算    75
7.2.4 .承载力计算    75
第八章 基础计算    77
8.1计算信息    77
8.1.1构件编号: JC-1    77
8.1.2构件编号: JC-2    78
8.2计算参数    79
8.2.1JC-1    79
8.2.2JC-2    79
8.3计算作用在基础底部弯矩值    80
8.3.1JC-1    80
8.3.2JC-2    80
8.4验算地基承载力    80
8.4.1JC-1    80
8.4.2JC-2    81
[资料来源:http://doc163.com]

8.5基础冲切验算    82
8.5.1JC-1    82
8.5.2JC-2    85
8.6柱下基础的局部受压验算    87
8.7基础受弯计算    87
8.7.1.JC-1    87
8.7.2JC-2    88
8.8计算配筋    89
8.8.1.JC-1基础    89
8.8.2.JC-2基础    89

施工组织目录
第一章 工程概况    1
1.1 总则    1
1.2 设计标高    1
1.3 墙体工程    1
1.4 屋面工程及做法    1
1.5 装修工程    1
1.6 防水防潮    2
1.7 门窗    2
1.8 室外工程(室外设施)    3
1.9 其他施工中注意事项    3
1.10 结构概况    3
1.11 工程地质概况    3
1.12 施工条件    4
第二章 施工方案及施工方法    6

[资料来源:www.doc163.com]


2.1确定工程各施工过程的施工顺序    6
2.2确定工程施工的流水组织    6
2.3主要分部工程的施工方法及施工机械的选择    6
2.3.1 施工测量    6
2.3.2 沉降观测    8
2.3.3基础工程    8
2.3.4柱下独立基础施工    10
2.3.5土料选择    11
2.4主体工程    11
2.4.1脚手架的选择及布置    11
2.4.2垂直运输机械(塔吊,井架)的选择验算及布置    12
2.4.3模板工程    13
2.4.4钢筋工程    13
2.4.5混凝土工程    16
2.4.6 砌体工程    18
2.5屋面工程    18
2.5.1屋面构造图如图2-3:    18
2.5.2找平层    19
2.5.3防水层    20
2.5.4 保护层    20
2.5.5局部构造节点要求    21
2.6装修工程    21 [资料来源:http://doc163.com]
2.6.1垂直运输设备、脚手架的二次选用    21
2.6.2 楼地面工程    22
2.6.3地砖地面:    23
2.6.4内外墙粉刷    24
2.6.5门窗安装    24
2.7 水电安装工程    25
2.8 电气部分    25
第三章 施工进度计划    29
第四章 资源需求计划    30
第五章 分部分项工程量一览表    32
第六章 施工准备工作计划    33
6.1 技术准备    33
6.2 材料准备    33
6.3 施工用水、用电    33
6.3.1 临时施工用水    33
6.3.2 临时用电    33
第七章 施工技术措施    35
7.1保证安全措施    35
7.2雨季施工措施    36
7.3文明施工措施    37
第八章 参考文献    40
