六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

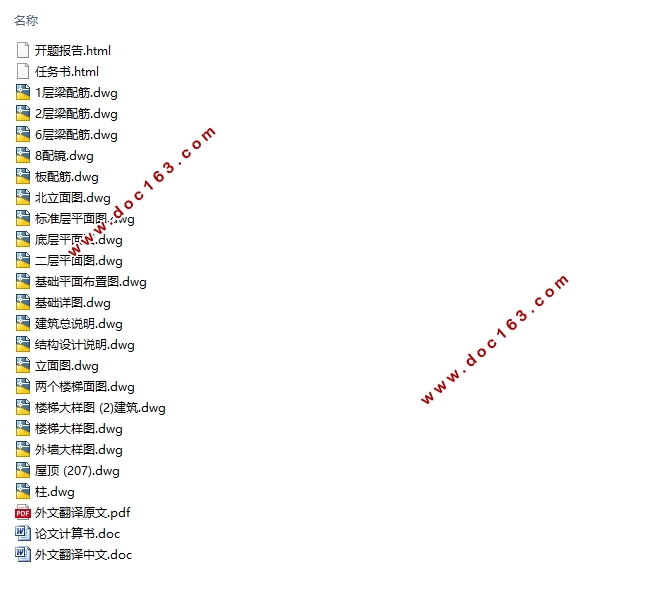

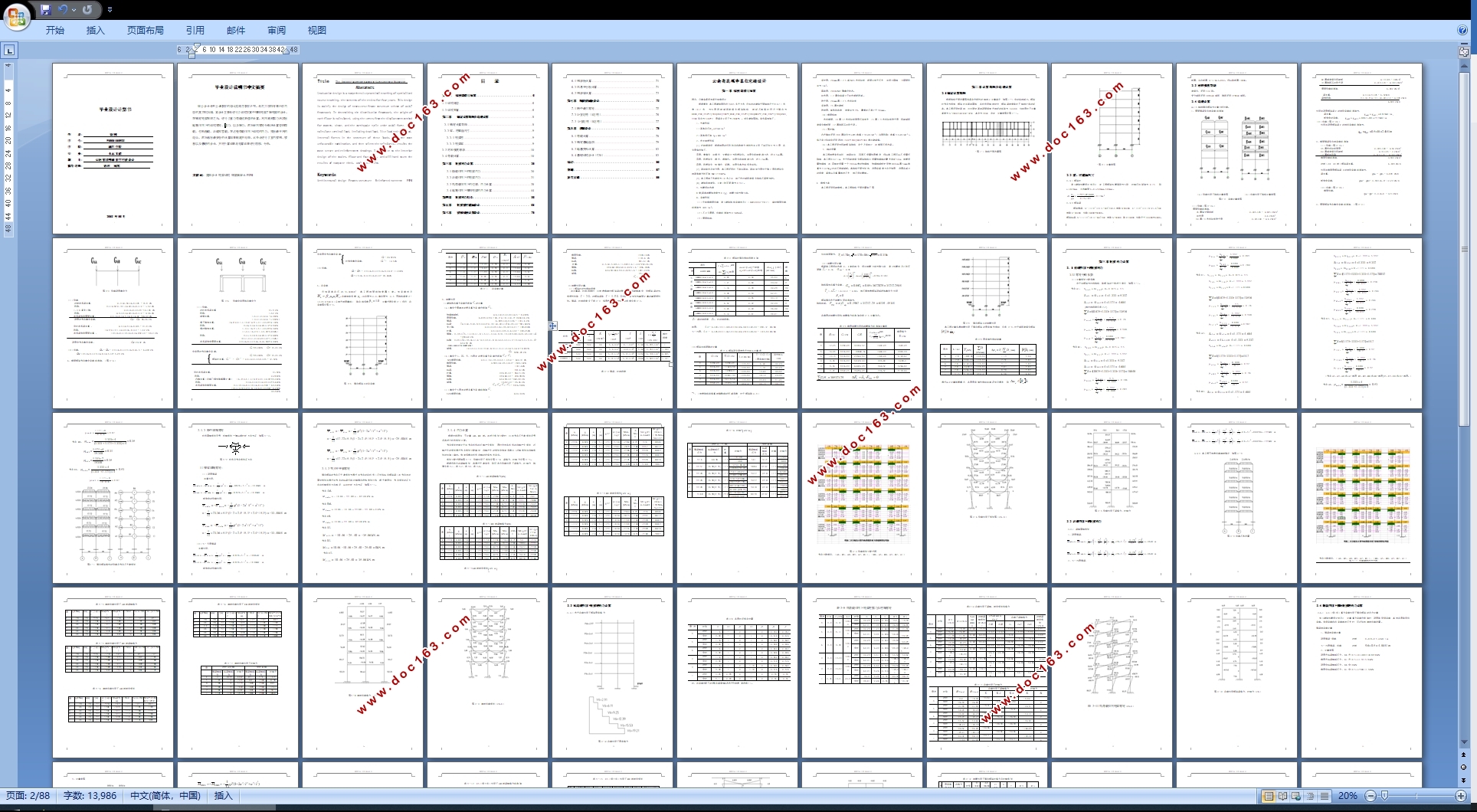

六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD图20张)
中文摘要
毕业设计是专业课教学的综合实践性教学环节,是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架7轴框架的设计。在确定框架布局之后,进行了重力荷载代表值的计算,利用底部剪力法求出地震作用下的结构弯矩、剪力、以及轴力。然后采用弯矩分配法计算竖向荷载,包括恒载、活载和雪载,在这些荷载作用下结构的内力,找出最不利的组合,然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计,并将手算结果与电算结果进行校核、分析。
关键词:建筑设计 框架结构 钢筋混凝土 PKPM

Title   The Design of apartment building in Suzhou Medical Equipment
Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis7  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.

[资料来源:http://www.doc163.com]


Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

 根据要求,本工程建筑面积约3905多平方米,已拟定的建筑平面轴线尺寸长62.1米,宽10.2米,为六层两跨钢筋混凝土框架结构,跨距不相等柱网尺寸横向为4800,2700,1350*2,2700,4500,3300*2,4500,2700,1350*2,2700,4800*2,2700,1350*2,2700,4500,3300竖向为5100*2,层高由上至下为2800*6 。详见建筑图纸。条件具体如下:
1、气象资料
1)基本风压
2)基本雪压值
2、水文地质资料
(1) 经勘察查明,根据地层的沉积特点和物理力学特性自上而下共可划分为3层,各土层描述如下:
①层:素填土,灰褐色,主要成分为粉质粘土。该层土场地普遍分布,约0.5m厚。
②层:粉质粘土,褐色、褐黄色。该层土场地普遍分布,约5.2m厚。
③层:粉质粘土,棕黄色,坚硬。该层土本次钻探未钻穿。

[资料来源:https://www.doc163.com]


(2) 基础型式及持力层:本工程采用柱下独立基础;基础持力层位于第2层粉质粘土,地基承载力特征值 fak=270KPa。
(3) 本工程地下水埋深为10米左右,地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别:Ⅰ类(特征周期为0.3s)。


[资料来源:http://www.doc163.com]

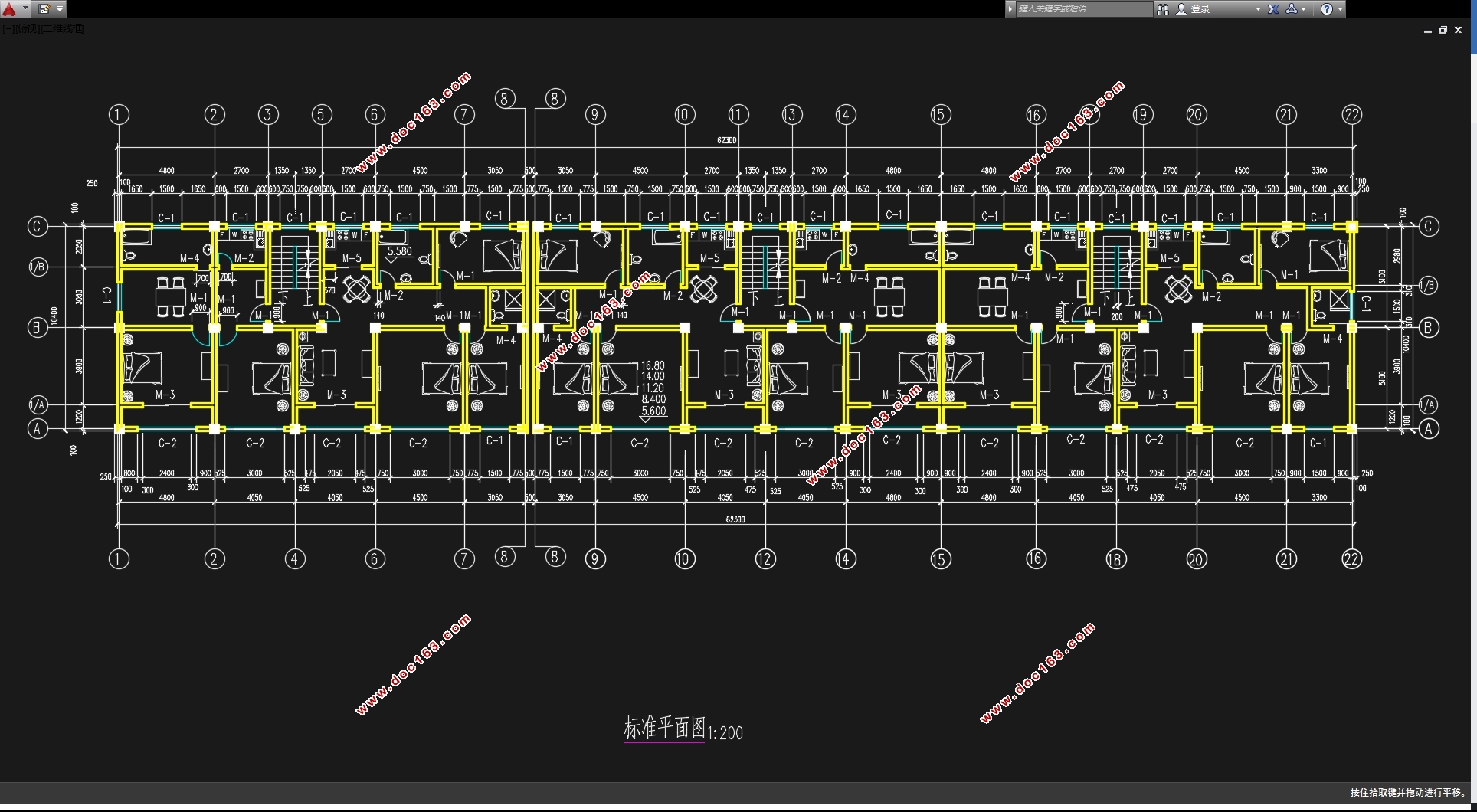

六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)
六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)
六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)
六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)
六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图) [资料来源:Doc163.com]
六层3905平米云南省昆明市某住宅楼设计(含建筑图结构图)


目    录
第一章   结构选型与布置    6
1.1结构选型    6
1.2结构布置    6
第二章    确定计算简图及荷载计算    8
2.1确定计算简图    8
2.2梁、柱截面尺寸    9
2.2.1框架柱    9
2.2.2框架梁    9
2.3材料强度等级    10
2.4荷载计算    10
第三章   框架内力计算    20
3.1恒载作用下的框架内力    20
3.2活载作用下的框架内力    31
3.3风荷载作用下的位移、内力计算    38
3.4地震作用下横向框架的内力计算    44

[来源:http://www.doc163.com]


第四章   框架内力组合    56
第五章    框架梁柱截面设计    61
第六章    楼梯结构计算设计    70
6.1梯段板计算    71
6.2休息平台板计算    71
6.3梯段梁计算    73
第七章  现浇楼面板设计    75
7.1跨中最大弯矩    75
7.2卧室区格(A区格)    76
7.3 卧室区格(B区格)    77
第八章  基础设计    78
8.1荷载计算    78
8.2确定基地面积    79
8.3地基变形计算    82
8.4基础结构设计(C30)    82
结语    86
致谢    87
参考文献    88 [资料来源:www.doc163.com]
