资料介绍:

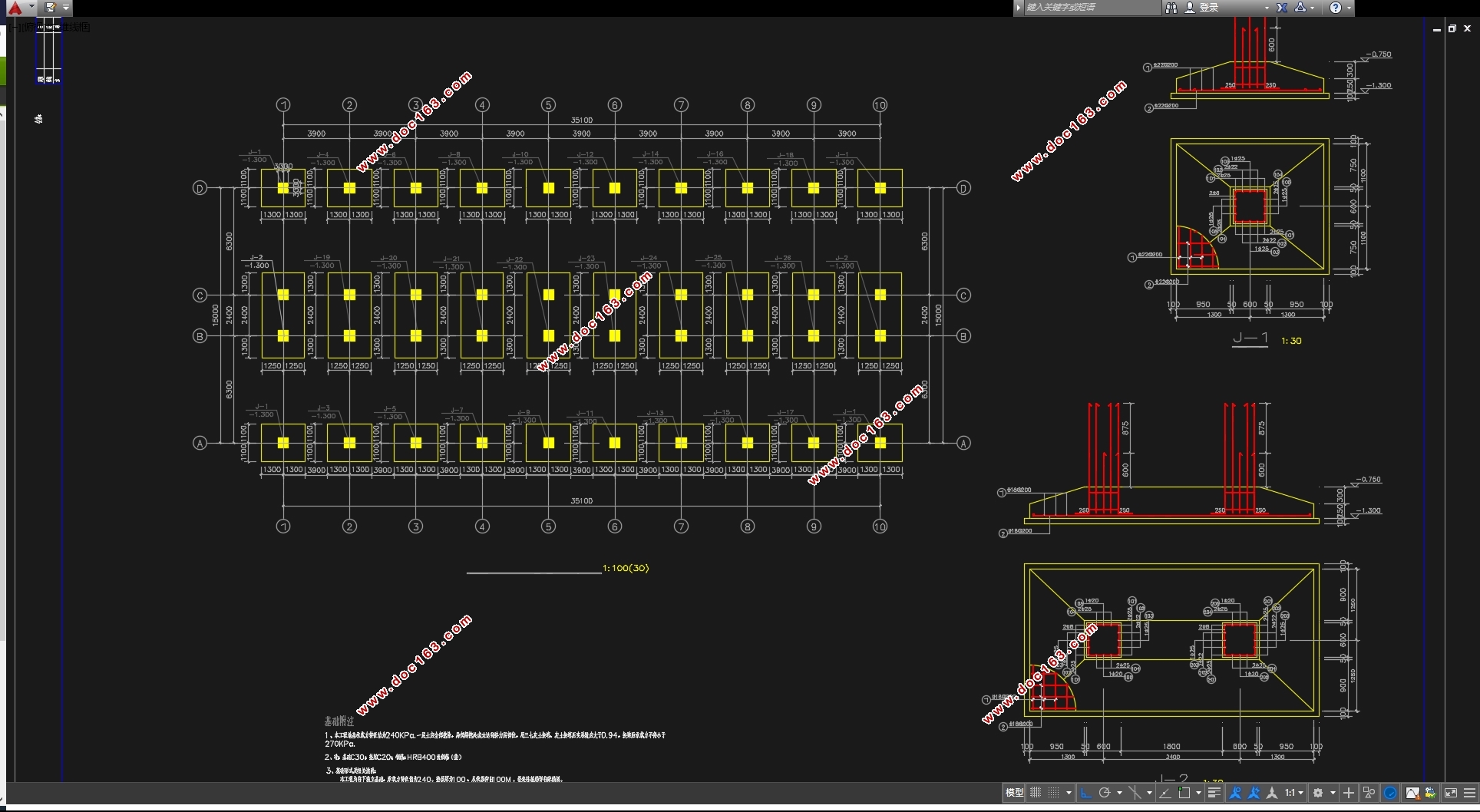

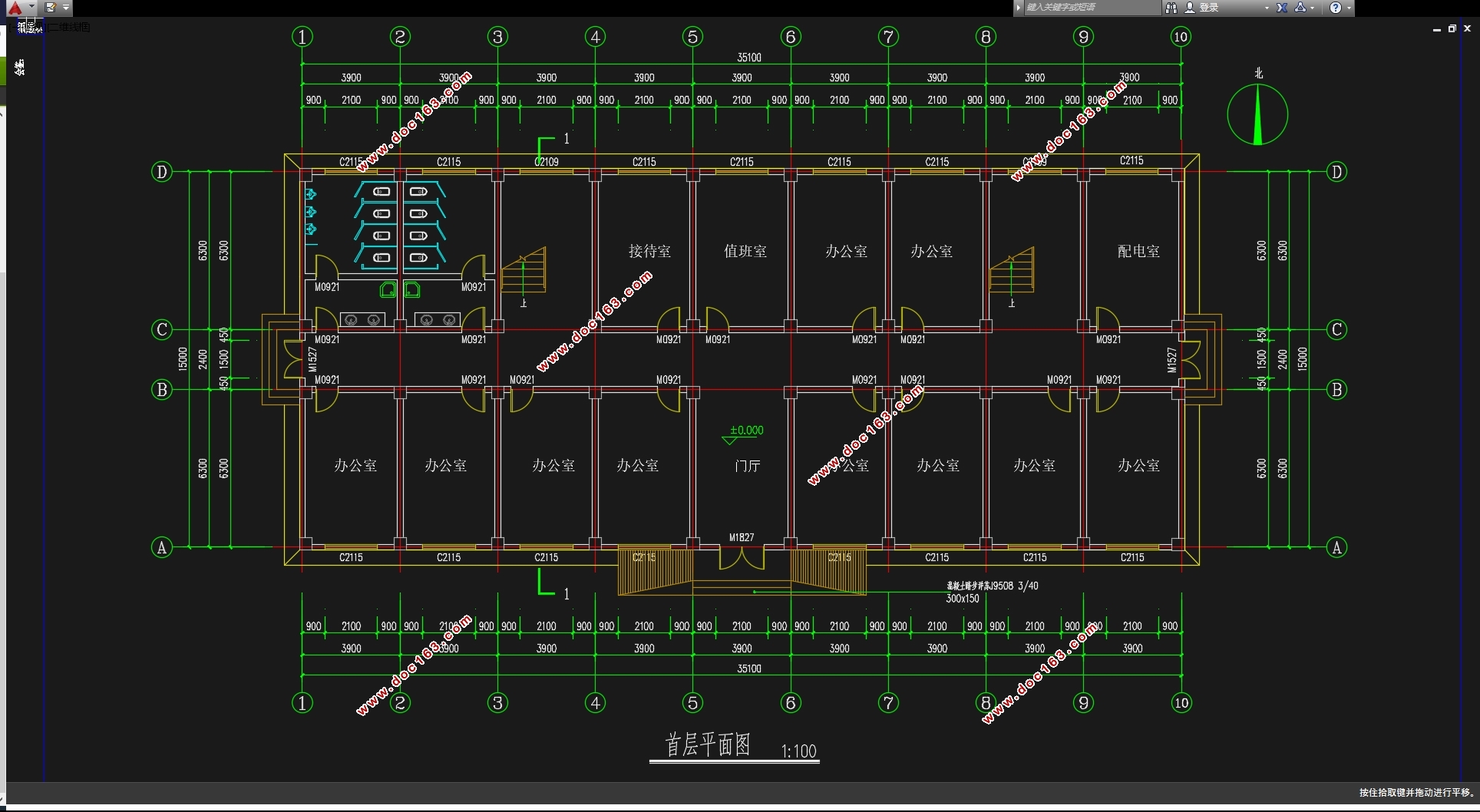

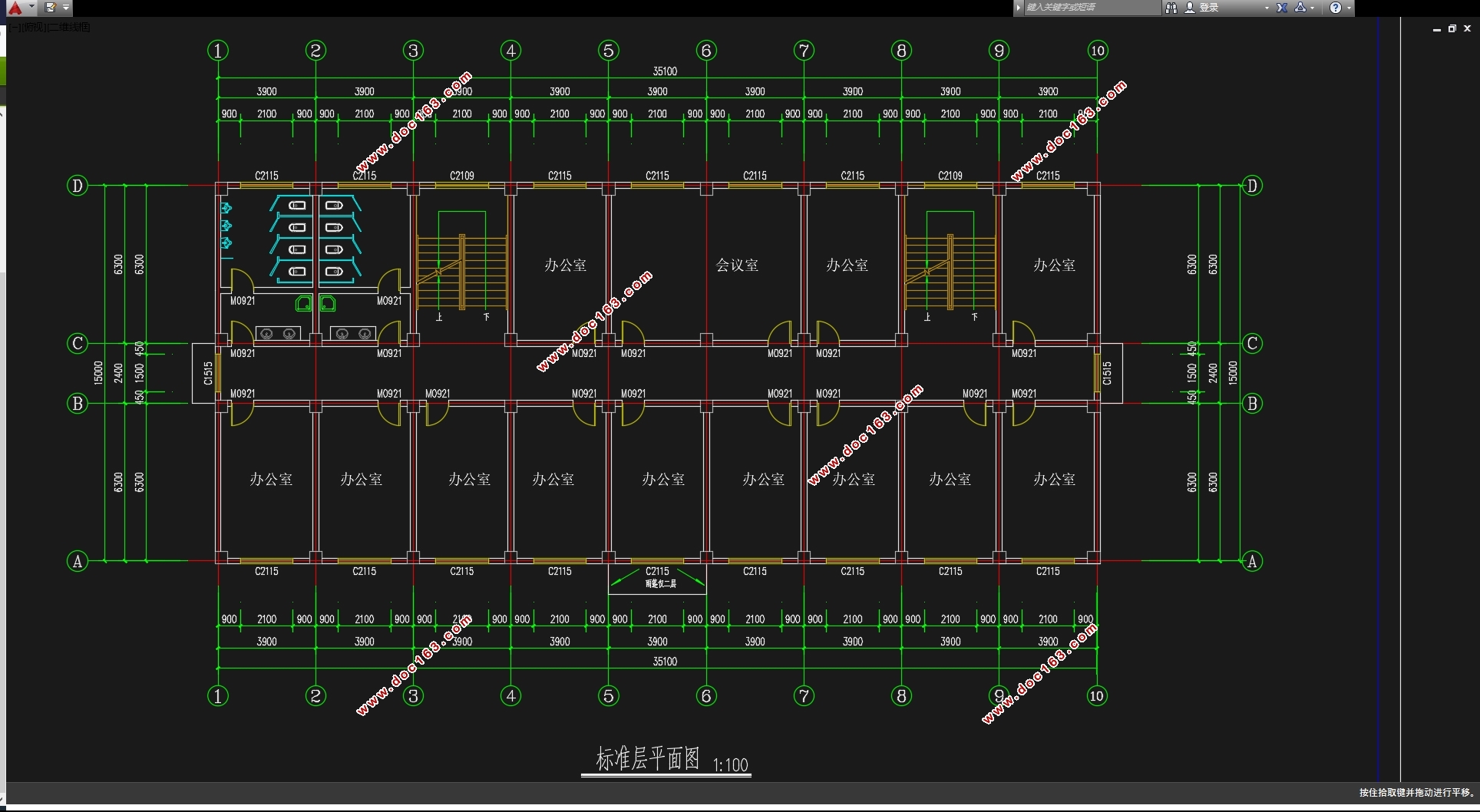

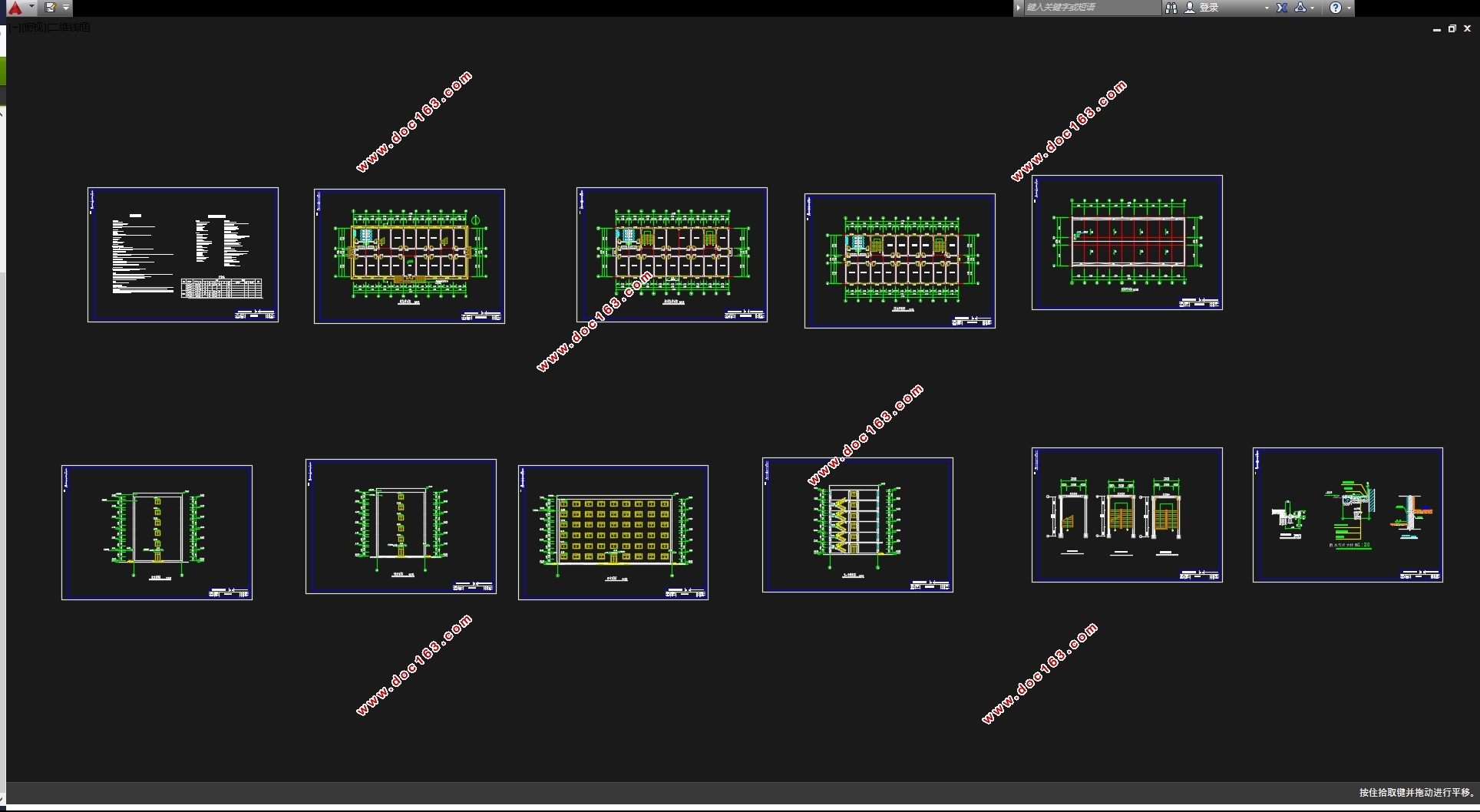

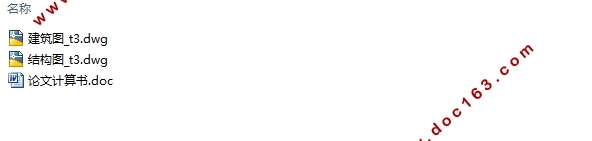

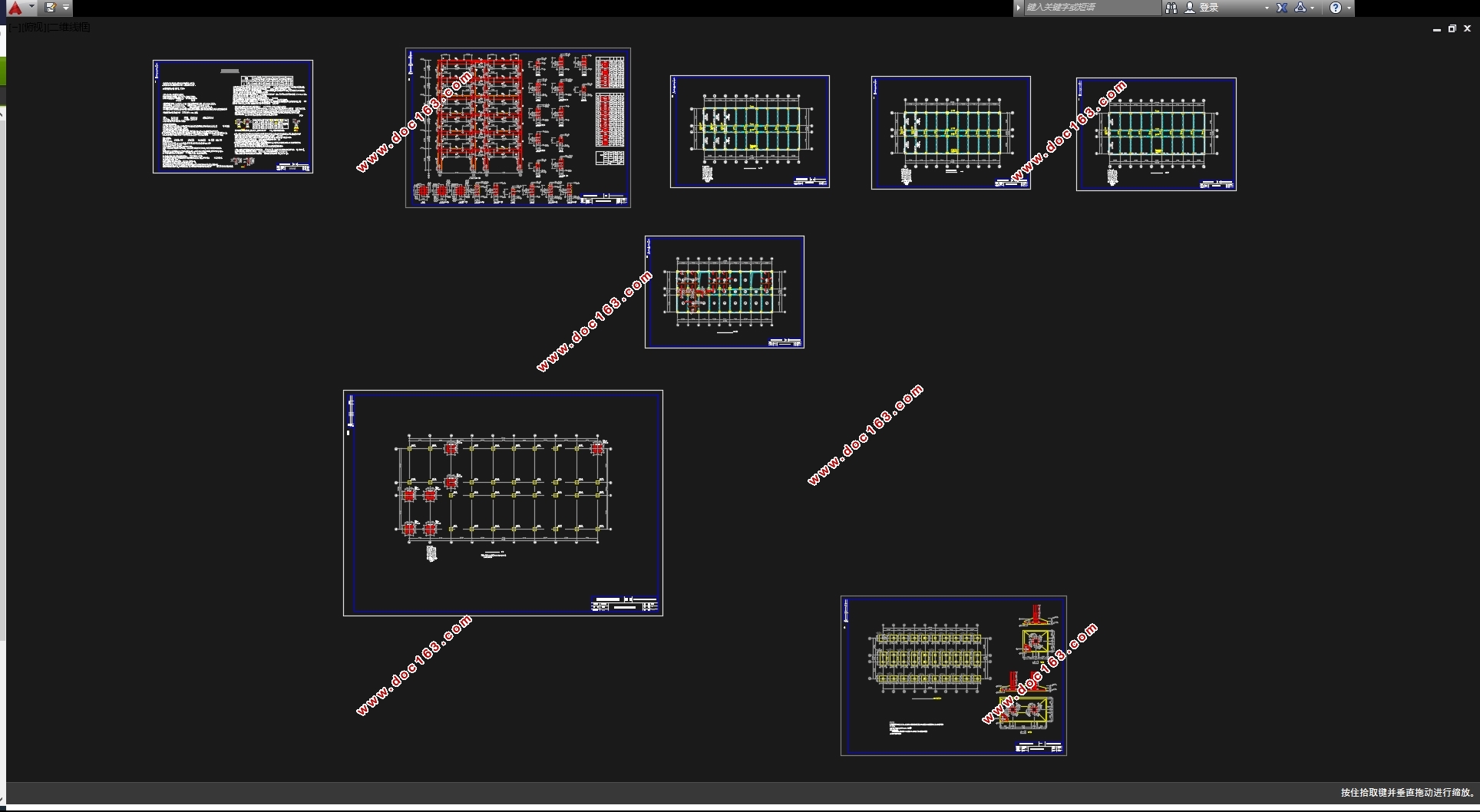

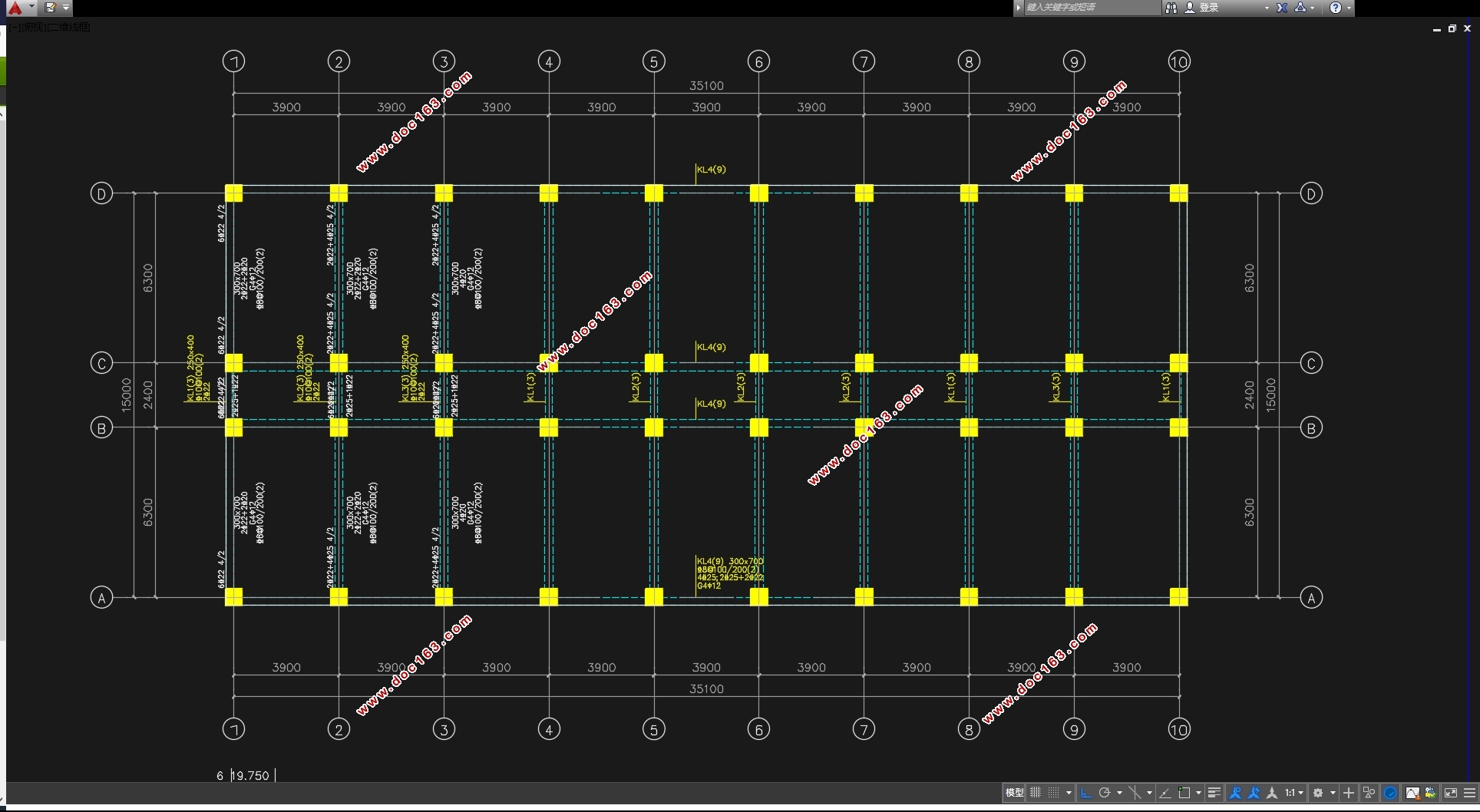

五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)(论文计算书22000字,CAD建筑图10张,CAD结构图9张)
摘要
本工程位于江苏省淮安市,是一座5层的综合办公楼。该楼主要用于商业,1层为商铺,2层及2层以上为办公楼。该楼总长35.7m(轴线)、宽15m,该楼层高均为3.3m。
鉴于结构安全、经济合理等多方面的因素,本楼采用框架结构。每层外墙厚度为240mm。每层各楼层板厚均为120mm。框架柱截面尺寸: 框架柱为600mm×600mm,纵向梁为250mm×400mm,横向框架梁为300mm×700mm。混凝土等级均为C30。
本工程地震设防烈度为7度,设计基本地震加速度为0.1g。场地土类别为二类,采用柱下独立基础。为了提高整体抗震性能,本工程所有的梁板柱均为现浇。
关键词: 抗震  框架结构  刚度  截面设计

The General Situation of the Engineering
Abstract:Located in suqian, Jiangsu province, this project is a building having a main body of six floors. The main purpose of constructing this building is for official business. The first floor is used for reception and work The building has a total length of 35.7 meters (axis), and a width of 15 meters. Each standard floor is 3.3 meters high. [版权所有:http://DOC163.com]
In view of the multiple factors such as the structure safety and the reasonable economy,this building is a frame construction. The exterior wall of each floor is 240 millimeters The board’s thickness of each floor is 120 millimeters. The size of frame poles’ section:  every pole is 600mm×600mm. The size of frame girder’s section: horizontal girder is 250mm×400mm, horizontal girder is 300mm×700mm. The concrete level of all floors’ poles, shearing force walls, and girders is C30.
The earthquake fortification intensity is 8 degree, and the earthquake acceleration is 0.3g. The category of site is 2, using the single footing and the combined footing. In order to enhance seismic performance, the cast-in-place beam-slab-column are used in the project.
Key words:  shake-proofing design, frame construction, stiffness, section design

1.1结构选型
根据要求,本工结构程定为六层钢筋混凝土框架,建筑面积约3200平方米,办公楼主体为地上六层,采用钢筋混凝土框架结构。 [资料来源:https://www.doc163.com]
1.2结构布置
1.2.1柱网布置
1.3.1 基本条件
场地条件:场地平整,场地土层等效剪切波速为 , 。场地为稳定场地,类别Ⅱ类。
场地工程地质资料:
建筑场地天然地面绝对标高20 m。天然地面下厚1.0m左右为人工杂填土,地基承载力标准值fak=65KPa,Es=1.8MPa,;其下为1.25m粉质粘土,fak=240KPa,Es=5.8MPa,qsa=49KPa;然后为粉砂,厚7~10m,fak=256KPa,Es=11.5MPa,qsa=87KPa。地下水位位于地表下0.75m,无侵蚀性。5
3、抗震设防烈度
建场地抗震设防烈度8度,设计基本地震加速度值为0.3g,设计地震分组为第一组,特征周期为0.35s。4、荷载资料
(1)办公室楼面活载,查《建筑结构荷载规范》(GB50009—2001),确定楼面活载标准值为 ,走廊 2,楼梯楼面 2。
(2)不上人屋面:活载标准值为 。
(3)屋面构造:
30厚C20的细石混凝土防水、冷底子油一道上铺SBS防水卷材二道、15厚水泥砂浆、40厚水泥石灰焦渣砂浆找坡、80厚1:10珍珠岩保温层、120厚现浇钢筋混凝土板、15厚板底抹灰。
(4)楼面构造
瓷砖地面(水泥粗砂打底)、120厚钢筋混凝土板。
(5)围护墙:
外墙采用240厚粘土空心砖,外墙面贴瓷砖,内墙面为20mm抹灰。内墙采用200厚蒸压粉煤灰加气砌块,两侧均为20mm厚抹灰。

[来源:http://Doc163.com]


(6)门窗:
底层商铺选用卷帘门,其他选用木门。窗子均采用铝合金窗。

[来源:http://www.doc163.com]

五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)

[版权所有:http://DOC163.com]


五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)
五层3200平米中石油宿迁分公司行政办公楼设计(含建筑图结构图)

[资料来源:http://Doc163.com]
目录
第一章结构选型与布置    5
第二章 计算简图    7
2.1 确定计算简图    7
2.2 梁、柱截面尺寸    7
2.3 材料强度等级    9
第三章 框架内力计算    19
3.1 恒载作用下的框架内力    19
3.1.1 弯矩分配系数    19
3.1.2 杆件固端弯矩    21
3.1.3 节点不平横弯矩    22
3.1.4 内力计算    23
3.2 活载作用下的框架内力    28
3.2.1 梁端固端弯矩    28
3.2.2 梁端固端弯矩    29
3.2.3 本工程考虑如下四种最不利组合:    29
3.2.4 节点不平横弯矩    30
3.2.5 内力计算    30
3.3 风荷载作用下的内力计算    49
3.4 地震作用下横向框架的内力计算    54
3.4.1 0.5(雪+活)重力荷载作用下横向框架的内力计算    54

[来源:http://www.doc163.com]


3.4.2 地震作用下横向框架的内力计算    62
第五章 框架梁、柱截面设计    80
第六章 楼梯结构设计计算    94
6.1 梯段板计算    94
6.1.1 荷载计算    94
6.1.2 内力计算    95
6.1.3 配筋计算    95
6.2 休息平台板计算    95
6.2.1 荷载计算    95
6.2.3 配筋计算    96
6.3 梯段梁TL1计算    96
6.3.1 荷载计算    96
6.3.2 内力计算    96
6.3.3 配筋计算    96
第七章 现浇楼面板设计    98
7.1 跨中最大弯矩    98
7.2 求支座中点最大弯矩    99
7.3 A区格    100
7.4 E区格    101
第八章 基础设计    104
8.1 荷载计算    104
8.2 确定基础底面积    105 [资料来源:http://Doc163.com]
8.2.1 A柱    105
8.2.2 B柱    106
8.2.3 抗震验算    107
8.3 地基变形验算    108
8.4 基础结构设计(混凝土选用C30)    108
8.4.1 荷载设计值    108
8.4.2 A柱    108
8.4.3 (B-C)柱基    110
结 语    117
致 谢    119 [资料来源:http://Doc163.com]
