资料介绍:

五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)(任务书,开题报告,外文翻译,论文计算书20000字,建筑图10张,结构图10张)
内容摘要
工程名称合肥某公司办公楼设计(方案二),建筑占地630.08 ,建筑面积3150.40 。
本工程采用框架结构,主体五层,在此设计书中,我详尽介绍了我设计的办公楼的细节。此设计书包括:建筑设计,结构设计计算,基础设计计算,楼梯设计计算和楼板设计计算。
建筑设计部分包括:整体布局、平面布置、功能分区等。
结构设计计算是本书的最重要的部份,它主要由三个部份所组成:第一部分,设计资料;第二部分,框架结构设计;第三部分,基础设计和结论。在计算方法上,对于水平地震作用采用底部剪力法;对于竖向荷载采用分层法。基础设计部分,应指导教师要求采用了预制混凝土桩基础。
关键词: 框架    结构设计    抗震设计
1.1 工程概况

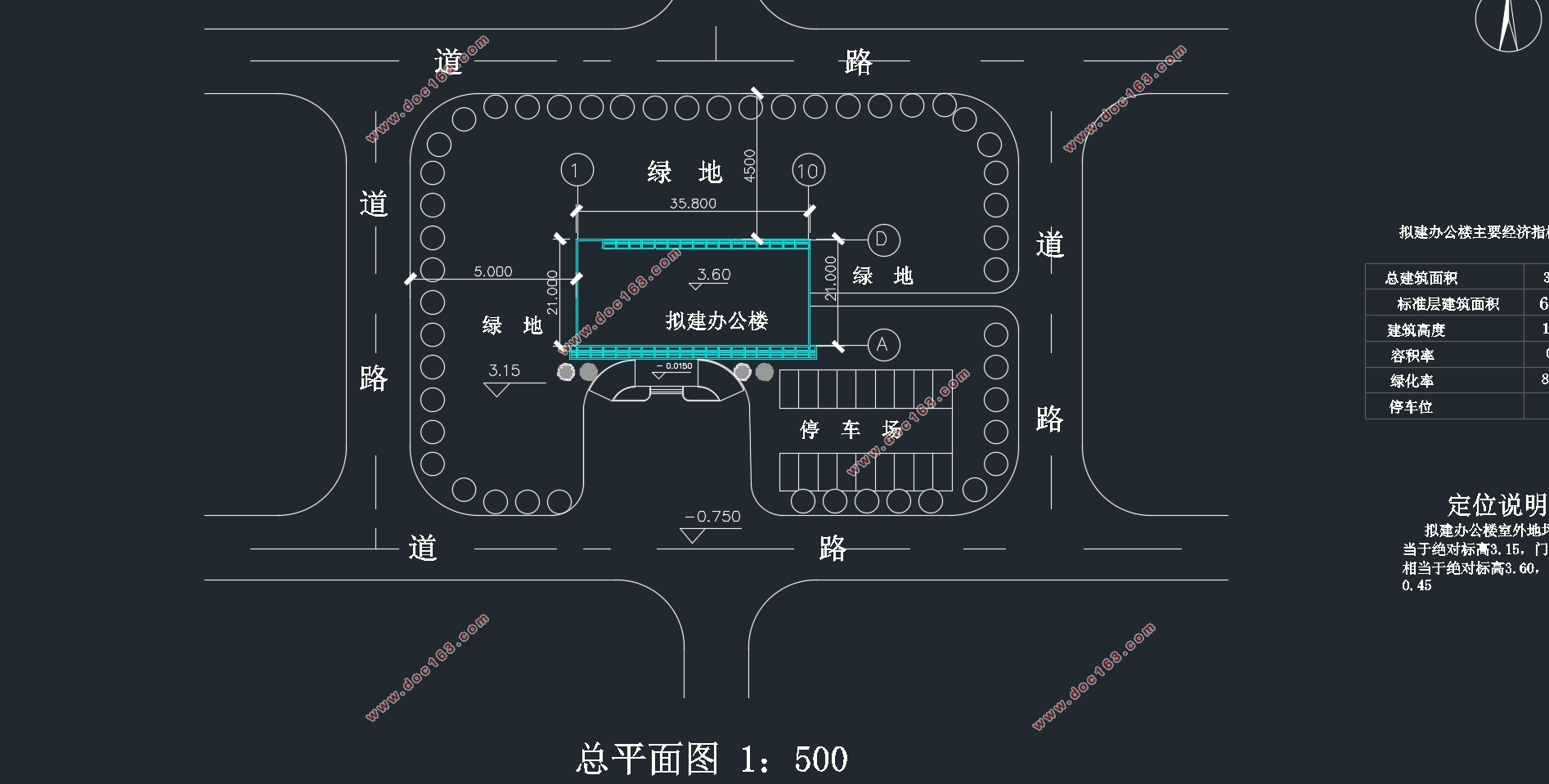

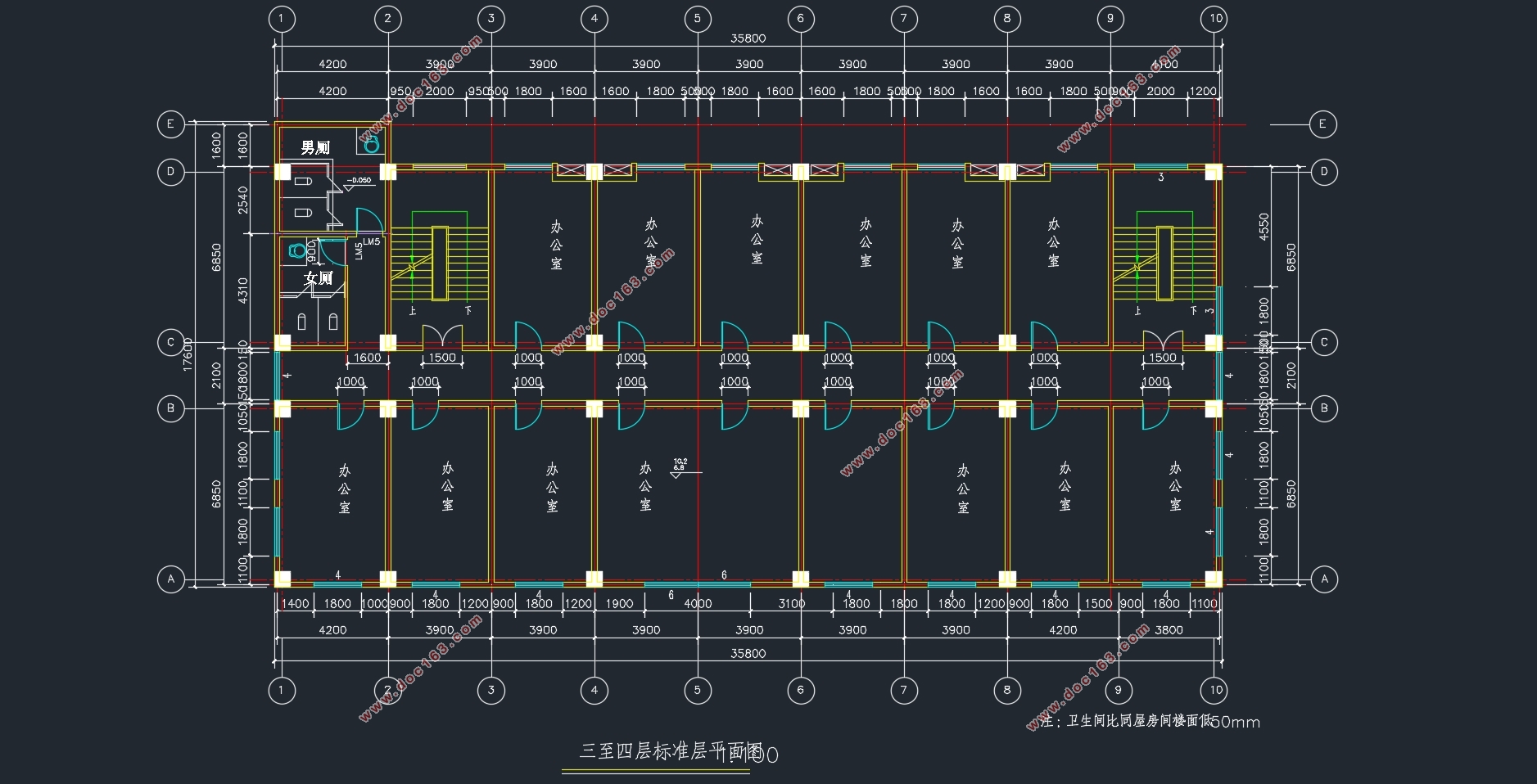

本工程为实际应用课题,地点在合肥市,为某公司办公楼。采用钢筋混凝土框架结构。该建筑总高度为17m,标准层高为3.4米,共5层。在正常情况下,本工程的合理设计使用年限为50年,建筑结构的安全等级为二级。工程的标准层初步建筑平面、柱网布置和总平面见附图。 [来源:http://Doc163.com]
1.1.1  气象资料
基本风压:0.35kN/m2
基本雪压:0.60kN/m2
1.1.2  工程地质资料
1、本工程场地较平坦,场地地面高程4.46m。
2、根据地质钻探,该场地土质较均匀,土层分布情况如下:
桩侧极限摩阻力标准值fs及桩端极限端阻力标准值fp值
层号    土层名称    层厚(m)    土层特征描述    极限标准值    承载力建议值
                qsik(kpa)    qpk(kpa)    fak(kpa)
①    素填土    0.7
②    粉质粘土    1.7    稍密,中等压缩性,工程特性一般    35        80
③    淤泥质粉质粘土    7.8    流塑-软塑,高压缩性,层厚大,是勘区分布的最差土层单元    20        55 [来源:http://www.doc163.com]
④    粉质粘土    2    软塑,埋深厚度,强度均不太均匀    45        110
⑤    淤泥质粉质粘土    2.5    流塑-软塑,高压缩性,是勘区分布的最差土层之一    25        60
⑥    粘土    5.1    硬塑状,干强度,韧性高,切面光滑,中等压缩性    70    3000    160
⑦    粉质粘土    2.1    软塑-可塑,工程特性一般    45        110
⑧    粉土夹粉质粘土    4.4    干强度,韧性低,无光泽,中等压缩性,可作为桩基持力层    50    2300    150
⑨    粉质粘土夹粉土        可塑,干强度高,韧性高,稍有光泽,中等压缩性,具水平纹理。    65    3500    160 [资料来源:http://Doc163.com]
注:①、各土层桩侧极限摩阻力,桩端极限端阻力特征值取上表fs、fp的1/2。

3、场地地下水为孔隙潜水,潜水水位稳定埋深在天然地面下0.9米,地下水、土对混凝土结构有微腐蚀性,长期浸水和干湿交替时对钢筋混凝土结构中钢筋有微腐蚀性。场地及附近无工业污染,环境类型为Ⅱ类。
4、场地无液化土层,建筑场地类别为Ⅲ类。
1.1.3  结构和基础的安全等级
1、建筑结构的安全等级为二级。
2、设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第一组。
3、地基基础设计等级:丙级。
  [资料来源:https://www.doc163.com]

五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)
五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)
五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)
五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)
五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)

[来源:http://Doc163.com]


五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)
五层3150平米合肥某公司办公楼设计(含建筑图结构图总平面图)


目    录
中英文摘要    1
第一章   结构选型与布置    2
1.1工程概况    2
1.1.1气象资料    2
1.1.2工程地质资料    2
1.1.3结构和基础的安全等级    3
1.1.4荷载取值    3
1.2施工技术条件    3
1.1.1材料供应    3
1.1.1水、电供应    3
第二章    确定计算简图    3

[资料来源:http://doc163.com]

2.1梁、柱截面尺寸    3
2.2荷载计算    4
2.2.1恒载    5
2.2.2活载    6
2.2.3风荷载    8
2.2.4地震作用    9
第三章   框架内力计算    12
3.1恒载作用下的框架内力    12
3.1.1弯矩分配系数    12
3.1.2杆件固端弯矩    14
3.1.3节点不平衡弯矩    15
3.1.4内力计算    16
3.2活载作用下的框架内力    21
3.3风荷载作用下的位移、内力计算    39
3.4地震作用下横向框架的内力计算    44
第四章   框架内力组合    52
第五章    框架梁柱截面设计    58
第六章    楼梯结构计算设计    69
6.1梯段板计算    69
6.2休息平台板计算    70
6.3梯段梁TL1计算    71

[资料来源:http://Doc163.com]


第七章  现浇楼面板设计    72
7.1跨中最大弯矩    72
7.2支座中点最大弯矩    73
7.3 A区格    74
7.4 E区格    75
第八章  桩基础设计    76
8.1 设计荷载计算    77
8.2 柱下独立基础设计    78
8.2.1单桩承载力计算    79
8.2.2桩基竖向承载力特征值    80
8.2.3桩基竖向承载力验算    80
8.2.4承台设计    81
8.2.5承台厚度及受冲切承载力验算    82
8.2.6承台受剪承载力验算    82
8.2.7承台受弯承载力验算    83
8.2.8承台构造设计    83
8.2.9桩身结构设计    83
8.2.10桩身构造设计    84
8.2.11吊装验算    84
8.3 设计图纸    85
8.4 参考文献    85
致谢    86
