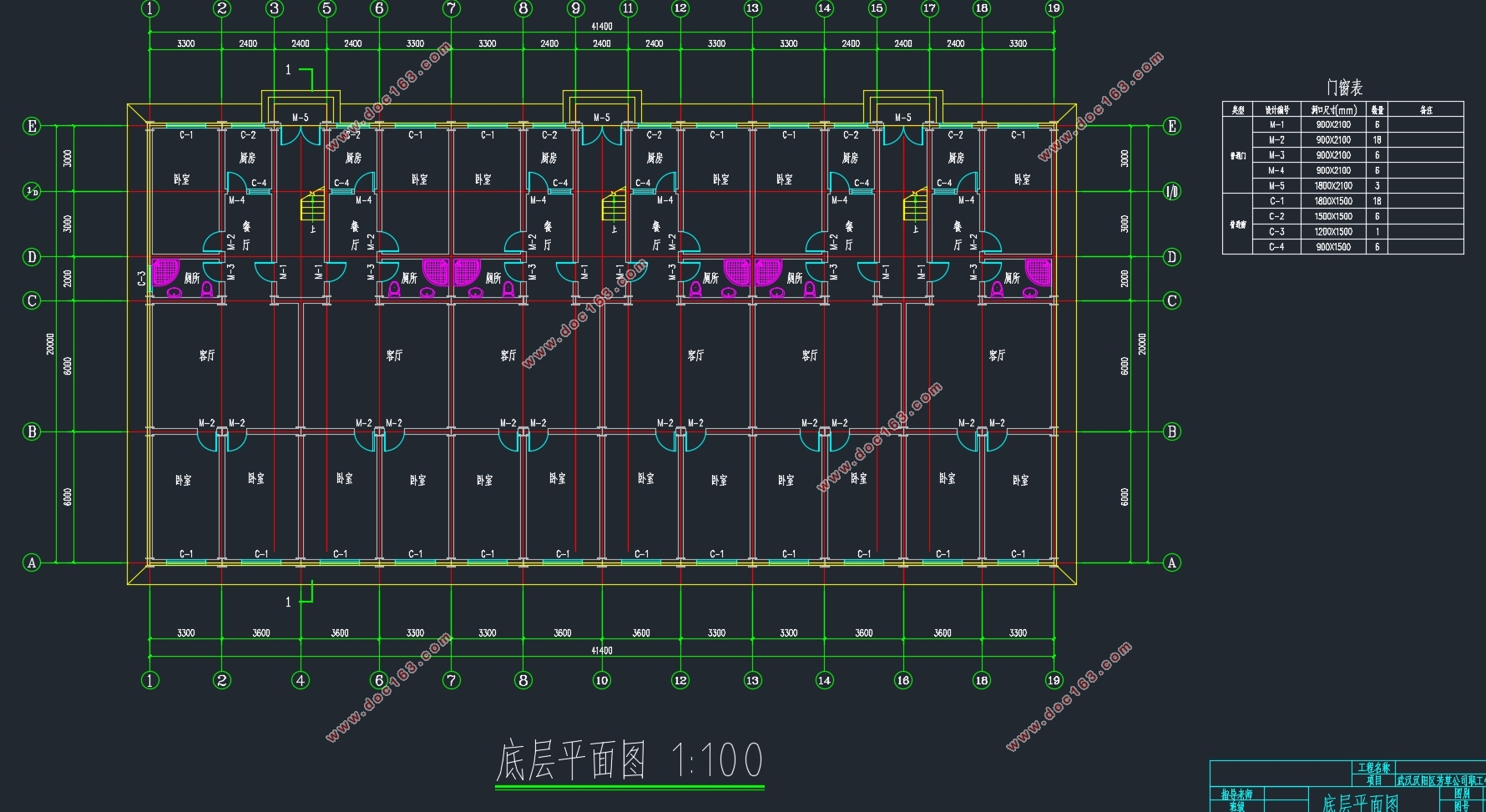

六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)(任务书,开题报告,论文计算书21000字,建筑图8张,结构图14张)
1.1工程概况
1. 设计题目:武汉汉阳区某公司钢结构职工住宅楼
2. 设计资料:
(1)建筑部分:
层数:主体六层:
层高:首层4.05m,其他层3.6m;
建筑面积:4968m2
(2)结构部分:
结构形式:钢框架结构;
楼盖板:全现浇楼板;
基础:独立基础;
墙体材料:外墙为240mm加气混凝土砌块,内墙为150mm加气
混凝土砌块;
(3)自然条件:
场地条件: 建筑用地地势平坦,常年地下水位低于地面下7m.水质对混凝土无侵蚀;场地类别为II类;
气象条件:基本风压w0=0.35kN/㎡;基本雪压:0.20 kN/㎡:全年主导风向为东北风。
地质条件:Ⅰ层为填土层,成分复杂,强度变化大,土质极不均匀,场地内均有分布,厚度0.3m,不宜作场地拟建建筑物天然地基持力层。Ⅱ层为粉质粘土,呈土黄色、饱和、硬塑状,含大量的铁、锰结核及灰绿色的高岭土团块。场地内均有分布,厚度3.0~5.3m,承载力标准值 ,不考虑地下水,是场地内良好的天然浅基持力层。

[资料来源:http://Doc163.com]


(4)抗震设防:地震基本烈度为6度,设计基本地震加速度为0.05g,设计特征周期为0.35s,建筑场地类别为Ⅱ类,抗震设防类别为乙类,抗震设防烈度为6度,抗震等级为四级。


[资料来源:http://www.doc163.com]

六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图) [资料来源:https://www.doc163.com]
六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)
六层4900平米武汉汉阳区某公司钢结构职工住宅楼设计(含建筑图结构图)


目录
1 绪论    1
1.1工程概况    1
1.2课题研究的意义    2
2荷载计算    3
2.1活荷载标准值统计    3
2.1.1屋面和楼面活荷载标准值    3
2.1.2风荷载标准值    3
2.1.3雪荷载    3
2.1.4地震荷载    3
2.2永久荷载取值    3
2.2.1女儿墙自重    4
2.2.2屋面恒载    4

[资料来源:http://Doc163.com]


2.2.3楼面恒载    4
2.2.4外纵墙自重    5
2.2.5外橫墙自重    5
2.2.6内隔墙自重    6
3梁柱截面初选    8
3.1屋面梁初选    8
3.1.1计算D轴CL1    8
3.1.2计算A/E轴GKL1    10
3.1.3计算C轴GKL1    12
3.1.4计算B轴GKL1    13
3.1.5计算⑦轴AB/BC间GKL2    15
3.1.6计算⑦轴CE间GKL2    16
3.2楼面梁初选    19
3.2.1计算D轴CL1    19
3.2.2计算A/E轴GKL1    21
3.2.3计算C轴GKL1    23
3.2.4计算B轴GKL1    24
3.2.5计算⑦轴AB/BC间GKL2    26
3.2.6计算⑦轴CE间GKL2    27
3.3框架柱截面初选    30
3.4框架柱截面验算    31
4确定框架柱计算简图    32
4.1梁柱线刚度计算(非组合梁)    33 [资料来源:http://www.doc163.com]
4.2相对线刚度计算    33
5内力计算    35
5.1确定各节点弯矩分配系数    35
5.2恒、活载作用标准值    38
5.2.1恒、活载计算    38
5.3恒载标准值作用下的内力计算    43
5.3.1弯矩计算    43
5.3.2剪力计算    48
5.3.3轴力计算    52
5.4活载标准值作用下的内力计算    55
5.4.1弯矩计算    55
5.4.2剪力计算    60
5.4.3轴力计算    64
5.5风荷载标准值作用下的内力计算    67
5.5.1集中荷载标准值计算    67
5.5.2侧移刚度D的计算    71
5.5.3 风荷载作用下的位移验算    71
5.5.4风荷载作用下框架内力计算    72
5.6地震作用下的内力计算    82
5.6.1确定各层地震作用    83
5.6.2确定地震影响系数    86

[资料来源:http://www.doc163.com]


5.6.3侧移验算    88
5.6.4地震作用下框架内力计算    91
6内力组合    102
6.1竖向荷载作用下框架梁的控制截面弯矩计算    102
6.2内力组合    109
6.2.1结构抗震等级    109
6.2.2作用效应组合    109
6.2.3承载力抗震调整系数     109
6.2.4最不利组合    110
7截面验算    111
7.1柱截面验算    111
7.1.1底层柱截面验算    111
7.1.2标准层柱截面验算    116
7.1.3顶层柱截面验算    122
7.2梁截面验算    128
7.2.1EC跨梁截面验算    128
7.2.2CB跨梁截面验算    130
7.2.3BA跨梁截面验算    132
8节点计算    135
8.1梁柱连接设计    135
8.1.1计算腹板分担弯矩    136
8.1.2螺栓验算    136 [来源:http://www.doc163.com]
8.1.3焊缝验算    137
8.1.4节点验算    138
8.2主次梁的连接设计    139
8.3钢柱的拼接    141
8.3.1螺栓验算    142
8.3.2焊缝验算    144
8.4柱脚设计    144
8.4.1柱脚底板计算    146
8.4.2隔板计算    148
8.4.3靴梁计算    149
8.4.4锚栓、加劲肋计算    150
8.4.5抗剪验算    150
9板筋计算    152
9.1荷载设计值计算    153
9.2内力计算    154
9.3配筋计算    156
10楼梯计算    159
10.1踏步板计算    159
10.1.1计算简图    159
10.1.2踏步板的强度计算    159
10.1.3踏步板与斜梁双面角焊缝连接验算    160
10.2斜梁计算    160
10.2.1斜梁荷载计算    161
[来源:http://Doc163.com]

10.2.2斜梁截面正应力验算    161
10.2.3斜梁与平台梁连接处的验算    162
10.3平台梁计算    163
10.3.1荷载计算    163
10.3.2弯曲正应力计算    164
10.4刚度验算    164
11基础计算    166
11.1地基基础设计等级    166
11.2工程地质条件    166
11.3独立基础设计    166
11.3.1确定基地尺寸    166
11.3.2地基承载力验算    167
11.3.3基础抗冲切验算    167
11.3.4配筋计算    168
12 电算结果    170
12.1 建模    170
12.2 模型分析    170
总结    180
参考文献    181 [来源:http://Doc163.com]
