六层6000平米成都某员工宿舍楼设计(含建筑图结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

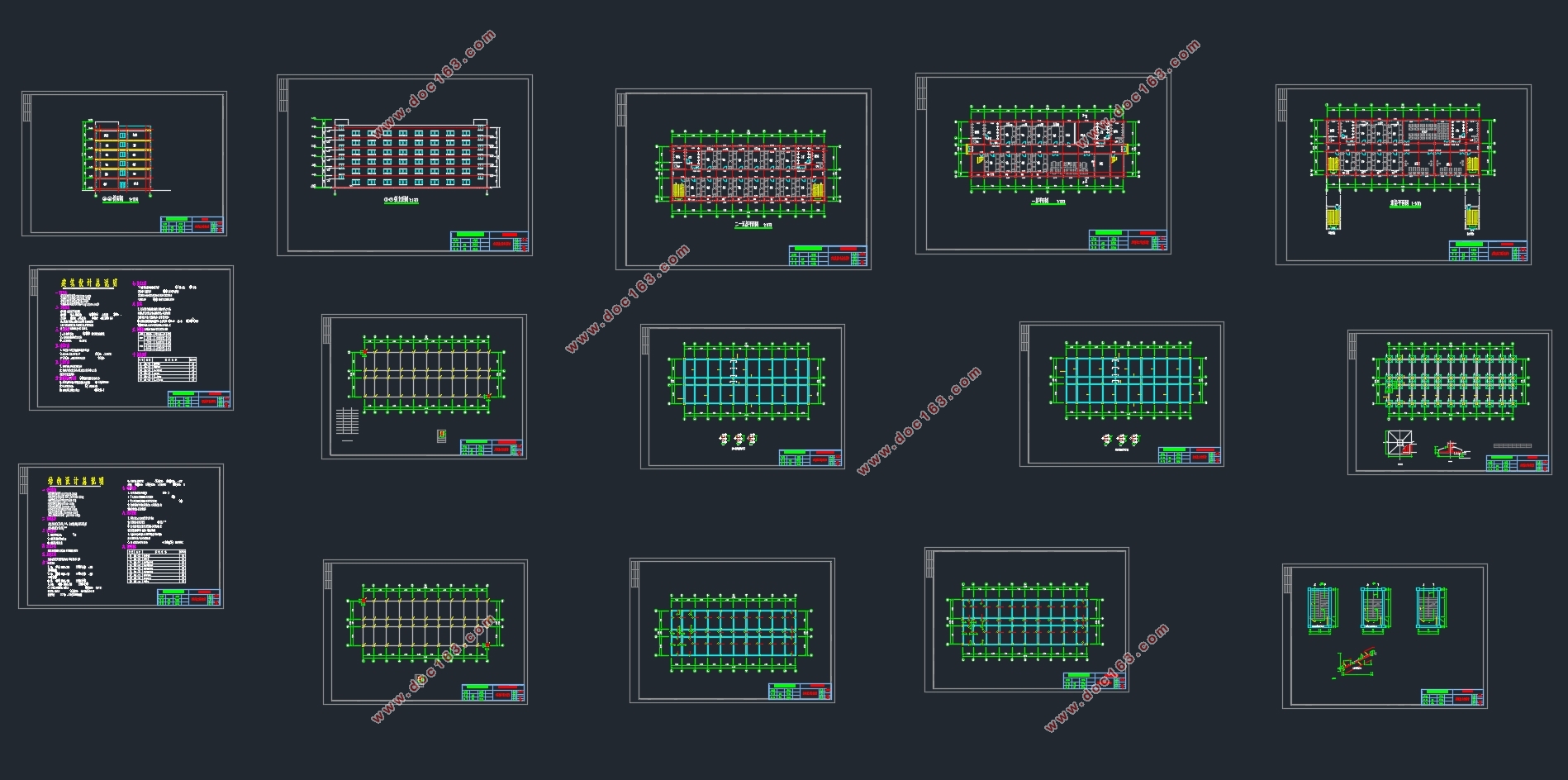

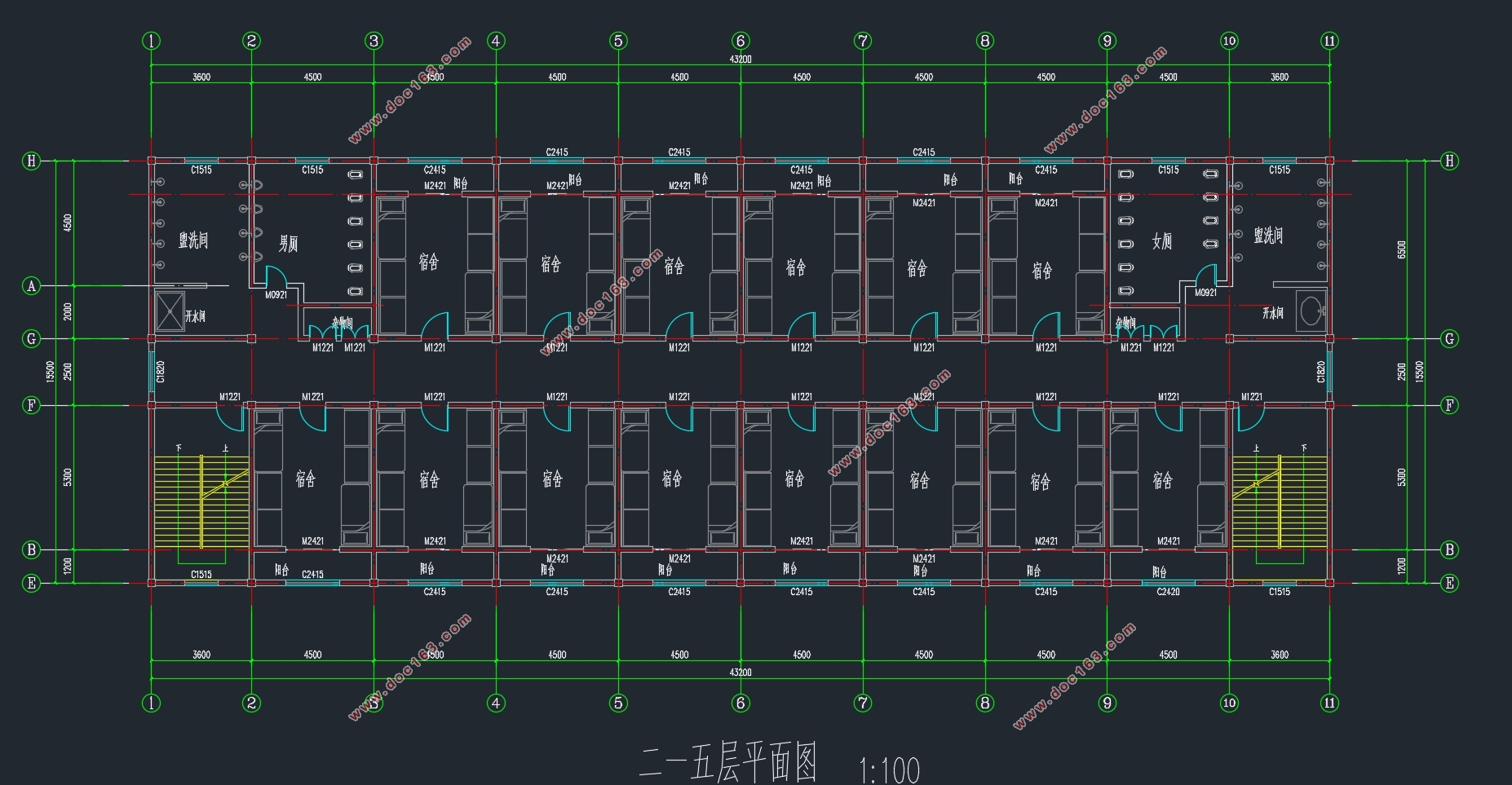

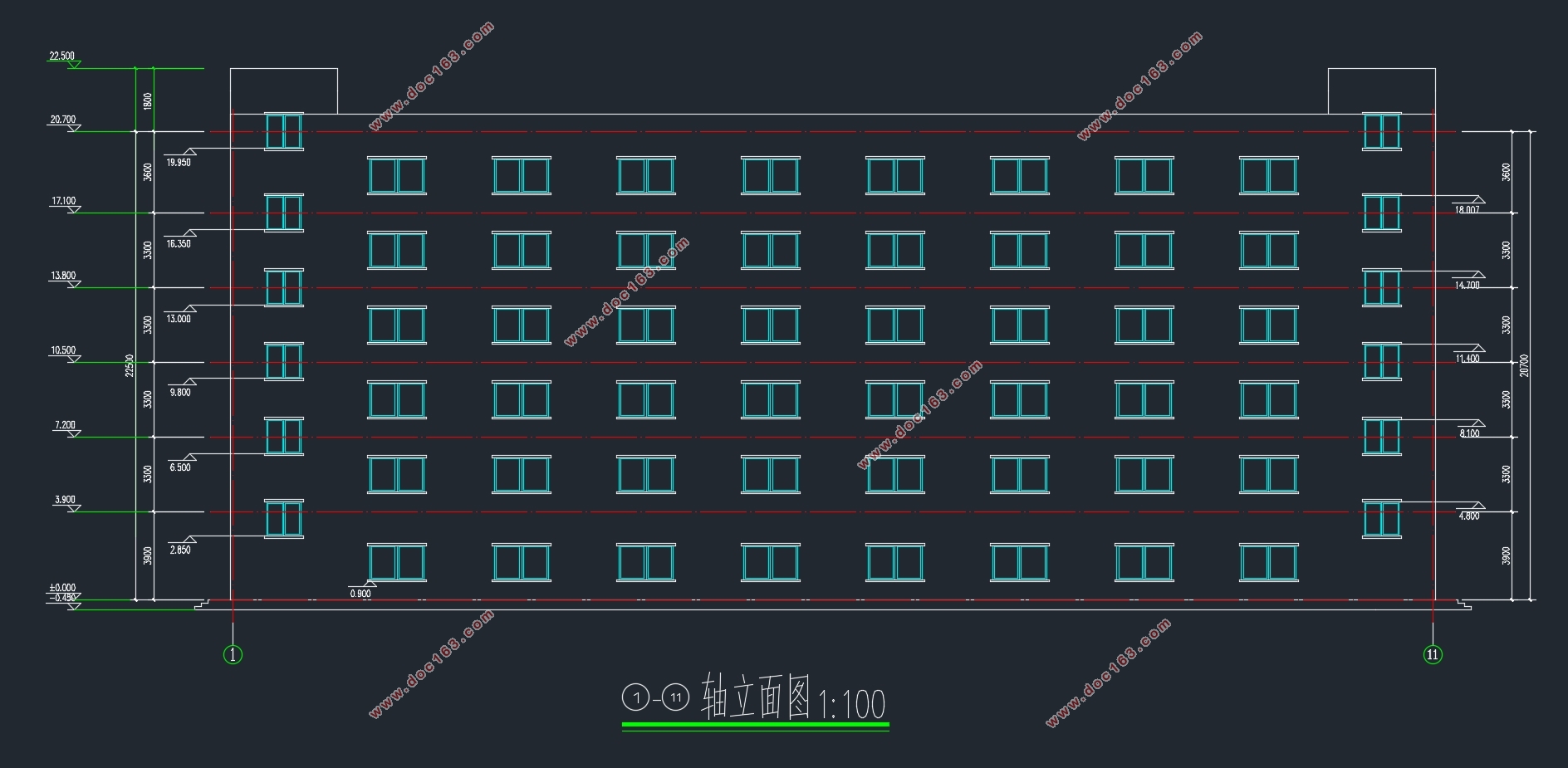

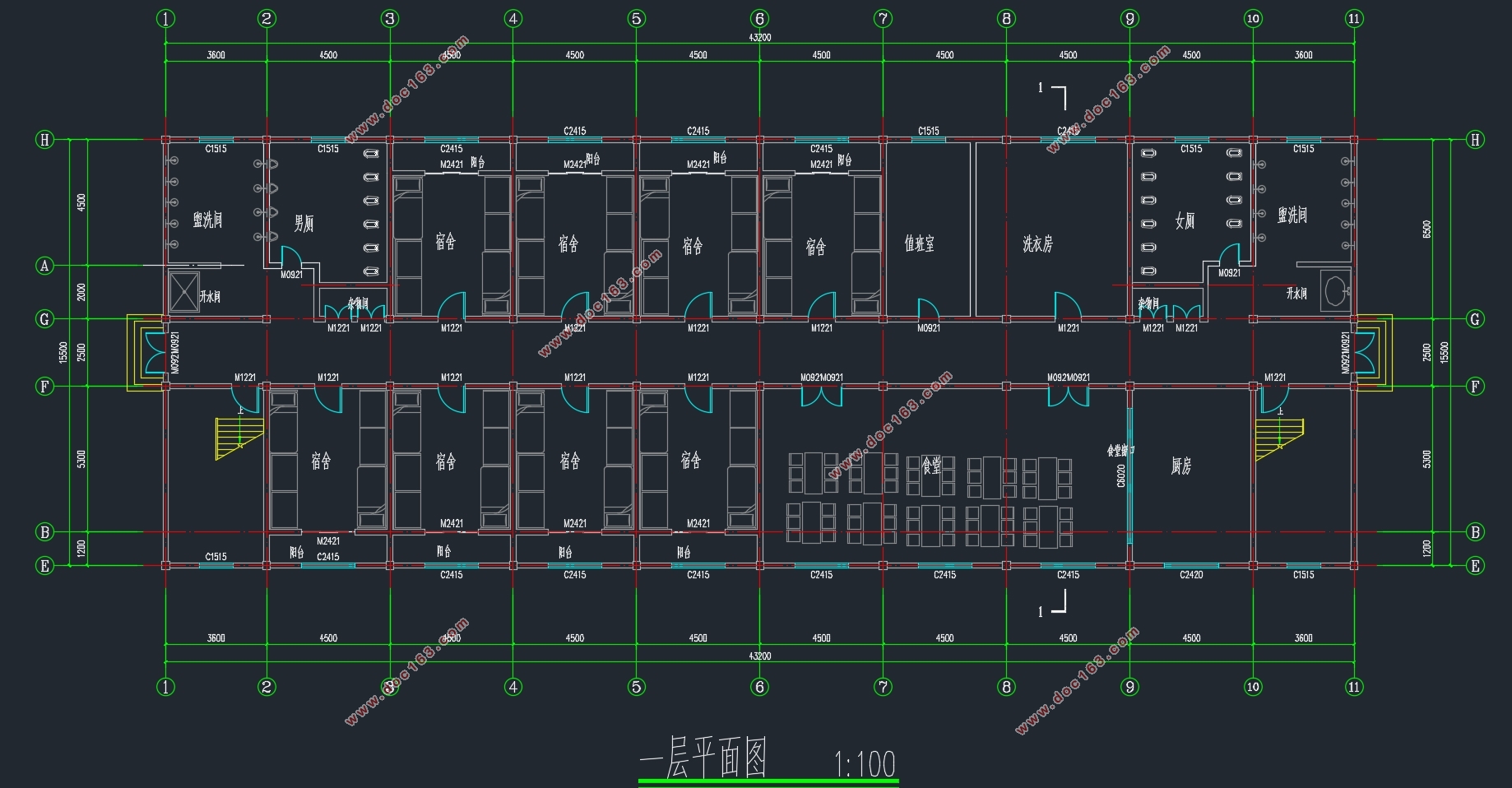

六层6000平米成都某员工宿舍楼设计(含建筑图结构图)(任务书,开题报告,论文计算书50000字,建筑图5张,结构图8张)
摘要
设计为成都某员工宿舍楼设计,建筑层数6层,总建筑面积6000m2。底层层高3.9m,顶层层高3.6m,其余层层高3.3m,。设计主要包括建筑设计和结构设计两个部分,建筑设计主要为建筑平面图、立面图和剖面图的设计;结构设计主要为框架结构设计、构件的设计。本设计着重对其中一榀框架进行了计算,主要计算内容写于本计算书。计算书主要包括了材料选择、尺寸确定即计算简图、荷载计算、内力计算、内力组合、配筋计算、楼梯间设计以及基础设计等内容。设计主要依据国家现行的相关规程和规范进行编写。
关键词:框架结构、结构设计、荷载计算、内力计算、内力组合、配筋计算、构件设计
Abstract
The design is a dormitory building for an employee in chengdu, with 6 floors and a total construction area of 6000m2. The bottom layer is 3.9m high, the top layer is 3.6m high and the rest is 3.3m high. The design consists of two parts: architectural design and structural design. The architectural design is mainly the design of architectural plan, elevation and section. Structural design is mainly frame structure design, component design. This design focuses on the calculation of one of the frames. The main calculation content is written in this calculation book. The calculation book mainly includes material selection, dimension determination, namely calculation sketch, load calculation, internal force calculation, internal force combination, reinforcement calculation, stairwell design and foundation design. The design is mainly based on the relevant national regulations and norms. [资料来源:http://www.doc163.com]
Keywords: frame structure, structural design, load calculation, internal force calculation, internal force combination, reinforcement calculation, component design
工程概况
本设计为成都某员工宿舍楼设计,建筑层数6层,总建筑面积6000m2。底层层高3.9m,顶层层高3.6m,其余层层高3.3m。建筑主要用房:办公室、会议室、接待室、储藏室、阅览室等,每层设男女卫生间。建筑耐火等级二级,安全等级二级。抗震设防烈度为7度,设计地震分组为第一组,II类场地。
1.2结构方案设计及结构布置
钢筋混凝土框架结构是由梁、柱通过节点链接组成的承受竖向荷载和水平荷载的结构体系,墙体起维护和隔断作用。框架结构建筑平面布置灵活,可以制造大空间。结合办公楼特点、房屋高度以及其他因素考虑本结构为框架结构。
结构布置时要满足一定要求,按照一定原则进行设计:
(1)满足使用要求,尽可能与建筑的平立剖面划分相一致;
(2)满足人防、消防要求,使水暖电各专业的布置能有效进行;
(3)结构尽可能简单、规则、均匀、对称,构件类型少;
(4)妥善处理温度、地基不均匀沉降以及地震等因素对建筑物的影响;
(5)施工方便,经济合理。 [资料来源:http://doc163.com]
  [资料来源:http://doc163.com]

六层6000平米成都某员工宿舍楼设计(含建筑图结构图)
六层6000平米成都某员工宿舍楼设计(含建筑图结构图)
六层6000平米成都某员工宿舍楼设计(含建筑图结构图)
六层6000平米成都某员工宿舍楼设计(含建筑图结构图)
六层6000平米成都某员工宿舍楼设计(含建筑图结构图)

[资料来源:http://Doc163.com]

目录
摘要    I
Abstract    II
第1章绪论    1
1.1工程概况    1
1.2结构方案设计及结构布置    1
1.3荷载类型    1
1.4变形缝的设置    1
1.5侧移控制要求    1
第2章材料选择、构件尺寸确定及计算简图    3
2.1材料选择    3

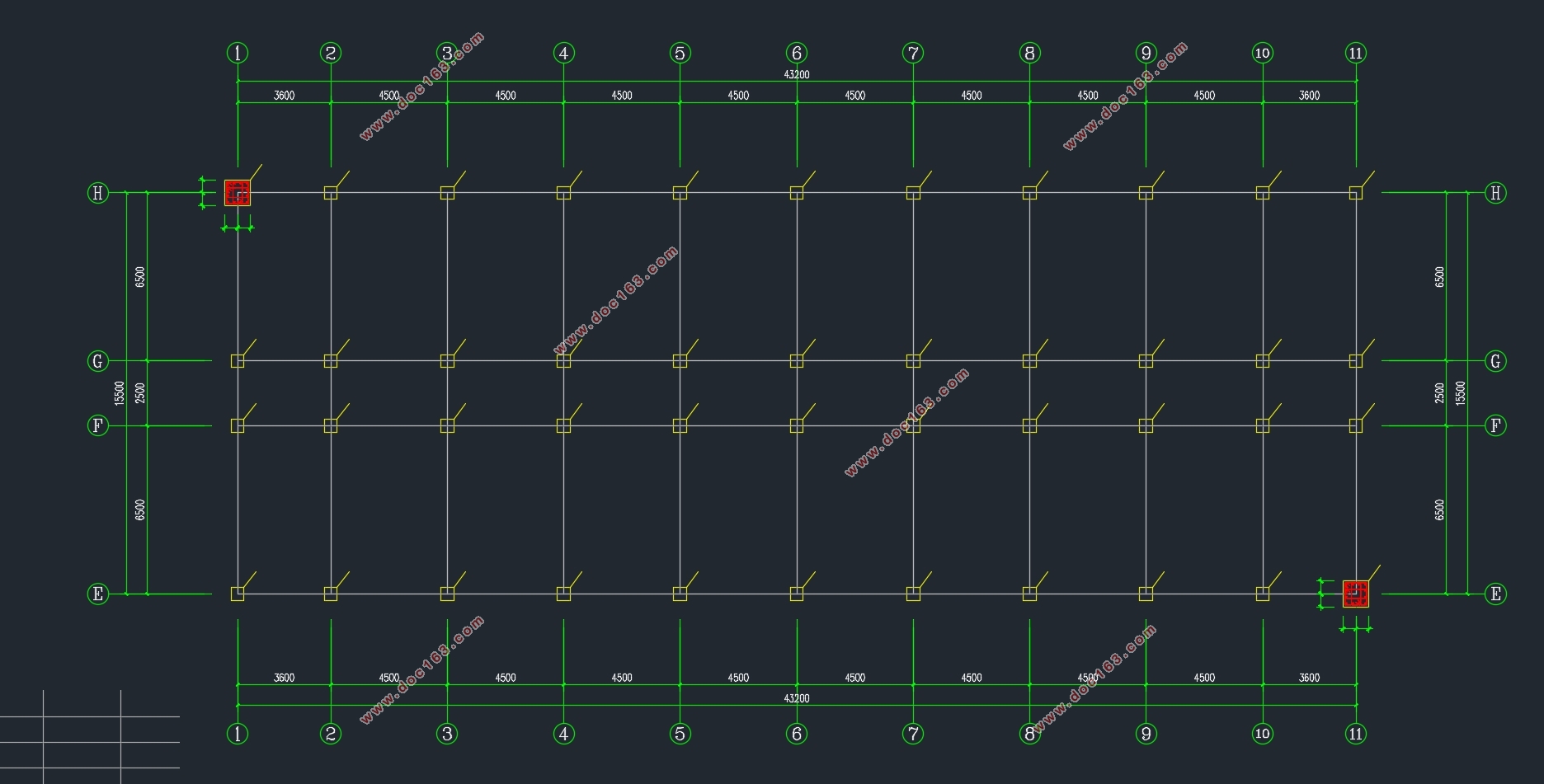

2.2结构平面布置图    3
2.3梁、板、柱尺寸估算    3
2.3.1板厚度选择    3
2.3.2梁尺寸选择    3
2.3.3柱尺寸选择    3
2.4基础选型以及埋置深度选择    4
2.5计算简图    4
第3章荷载计算    7
3.1构件自重统计    7
3.1.1屋面、楼面永久荷载标准值    7
3.1.2梁、柱、墙及门窗的重力荷载计算    7
3.2恒荷载计算    9
3.2.1中间层梁、柱恒载计算    9 [资料来源:Doc163.com]
3.2.2顶层恒载计算    11
3.3 活荷载计算    12
3.3.1 中间层框架梁、柱活荷载计算    13
3.3.2 顶层框架梁、柱活荷载计算    13
3.4风荷载计算    15
3.5水平地震作用计算    17
3.5.1重力荷载代表值计算    17
3.5.2梁柱线刚度的计算    23
3.5.3自振周期计算    25
3.5.4地震作用的计算    25
3.5.5抗震验算    27
3.5.6横向框架水平地震的计算    29
第4章内力计算    31
4.1恒载内力    31
4.1.1梁、柱参数汇总    31
4.1.2弯矩计算    31
4.1.3剪力计算    33
4.1.4轴力计算    35
4.2活载内力    38
4.3水平地震作用内力    43
4.3.1计算原则    43
4.3.2弯矩计算    43
4.3.3剪力计算    48 [资料来源:Doc163.com]
4.3.4轴力计算    51
4.4水平风荷载作用内力    53
4.4.1弯矩计算    53
4.4.2剪力计算    57
4.4.3轴力计算    60
第5章内力组合    63
5.1弯矩调幅    63
5.1.1恒载作用下弯矩调幅    63
5.1.2活荷载作用下弯矩调幅    63
5.2内力调整    65
5.2.1梁内力调整    65
5.2.2柱内力调整    69
5.3内力组合    73
5.3.1内力组合    73
5.3.2地震作用内力调整    74
第6章梁、柱配筋计算    95
6.1设计内力    95
6.1.1梁设计内力的选择    95
6.1.2柱设计内力的选择    95
6.2梁截面设计    95
6.2.1第一层梁截面设计    98
6.2.2二~五层梁截面设计    105
6.3柱截面设计    105
[来源:http://www.doc163.com]

6.3.1第一层柱设计    105
6.3.2二~五层柱设计    114
6.4节点设计    115
6.4.1节点核心区剪力设计值计算    115
6.4.2节点核心区受剪承载力计算    115
第7章板配筋计算    118
7.1设计资料    118
7.2荷载计算    118
7.3板配筋计算    119
7.3.1内力计算    119
7.3.2配筋计算    120
7.4其他板    120
第8章楼梯设计    121
8.1设计资料    121
8.2梯段板设计    122
8.2.1梯段板荷载计算    122
8.2.2梯段板配筋计算    123
8.3斜梁设计    123
8.3.1斜梁荷载计算    123
8.3.2斜梁配筋计算    125
8.4平台板设计    125
8.4.1平台板荷载计算    125
8.4.2平台板配筋计算    125
[资料来源:http://www.doc163.com]

8.5平台梁设计    126
8.5.1平台梁荷载计算    126
8.5.2平台梁配筋计算    126
8.6构造措施    127
8.6.1锚固长度    127
8.6.2平台梁的构造    128
第9章柱下基础设计    129
9.1设计资料    129
9.2基础梁设计    129
9.3 H轴柱独立基础设计    129
9.3.1荷载计算    129
9.3.2基础底面尺寸的确定    129
9.3.3基础立面尺寸的确定    131
9.3.4基础配筋计算    133
9.4 G轴柱独立基础设计    135
9.4.1荷载计算    135
9.4.2基础底面尺寸确定    135
9.4.3基础立面尺寸确定    136
9.4.4基础配筋计算    138
第10章电算    140
10.1 PKPM电算    140
10.1.1 PMPK建模    140
10.2.2 PK计算第五轴横向框架    141
[来源:http://Doc163.com]

10.3.3 SATWE空间计算主楼    141
10.2 电算、手算结果比较与分析    145
10.2.1电算导荷与手算荷载的比较    145
10.2.1电算内力与手算内力的比较    146
结论    148
参考文献    149
致谢    150
[资料来源:www.doc163.com]
