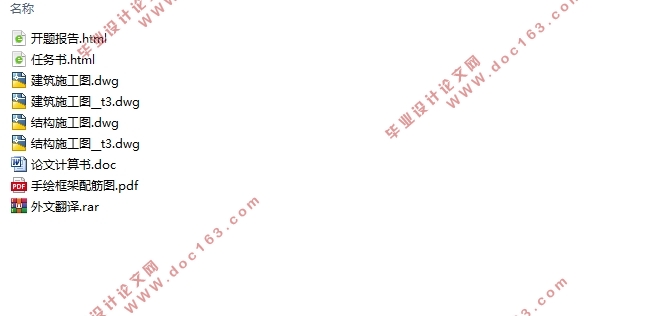

六层6300平米食品有限责任公司办公楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书32000字,建筑图11张,结构图12张,手绘图)
摘要
本设计为稻香春食品有限责任公司办公楼设计,主要设计内容包括建筑设计与结构设计。
本设计为六层混凝土框架结构,建筑面积约为6300m2,建筑平面、立面体型规则。

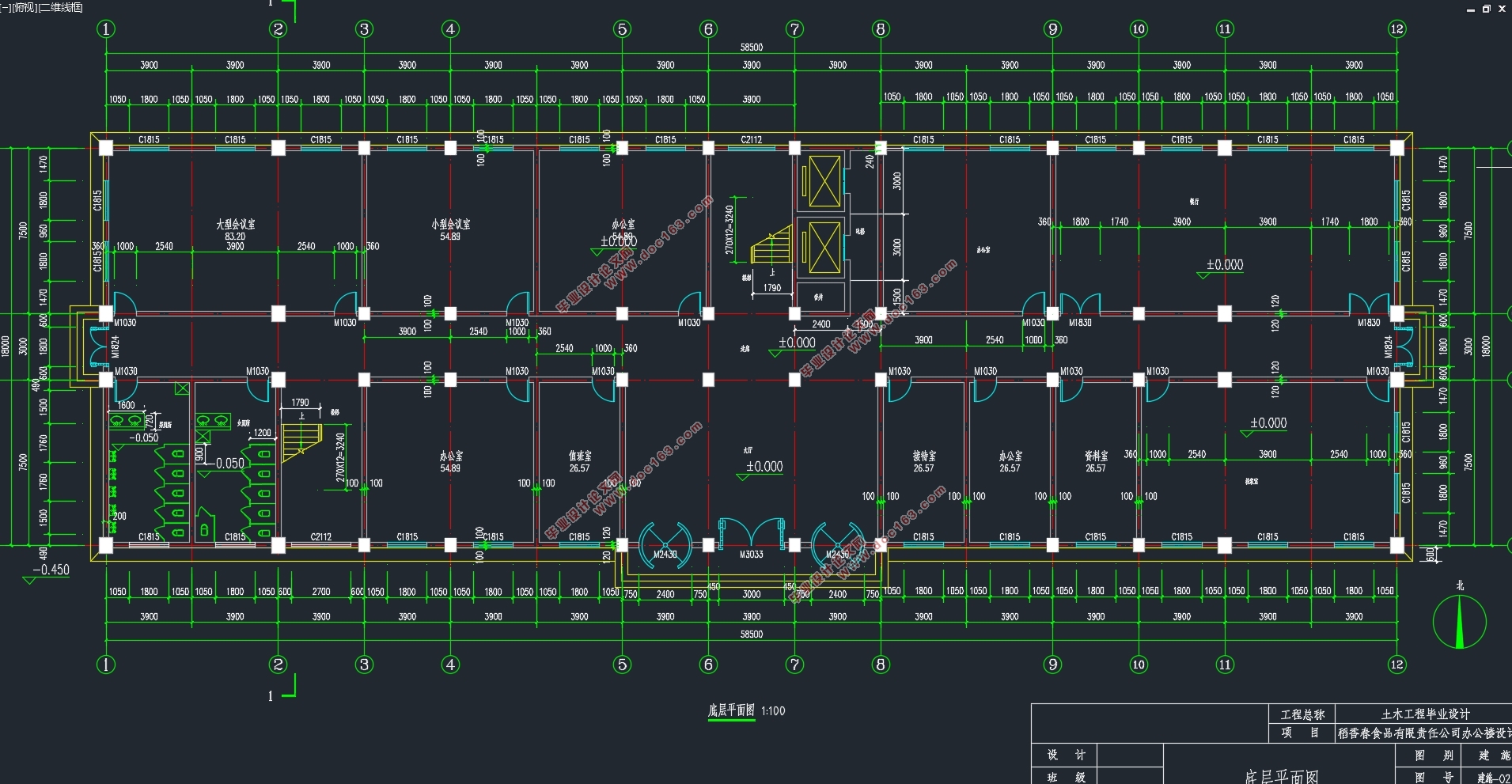

建筑设计包括首层、标准层、顶层建筑平面图,屋顶排水平面图,建筑正立面、左立面、背立面、右立面图,楼梯处剖面图以及相关的设计说明和门窗表。
结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力,并进行内力组合找出最不利组合,计算配筋。
本计算书最后采用盈建科软件进行建模计算并将手算与电算结果进行对比分析,利用软件得出混凝土结构施工图。

关键词:建筑设计,结构设计,盈建科,规范
Abstract
This design is designed for the office building of Daoxiangchun Food Co., Ltd.. The main design contents include architectural design and structural design.
The design is a six-story concrete frame structure with a building area of 6,000 m2, and the building plan and façade are regular.

[版权所有:http://DOC163.com]

The architectural design includes the first floor, standard floor, six floor plan, roof drainage plan, building facade, left facade, back facade, right elevation, stairway profile and associated design descriptions and door and window tables.
Structural design includes frame design, reinforcement calculation for beam and slab columns, basic reinforcement calculations and stair design. This calculation book focuses on the horizontal frame to calculate the horizontal force under the horizontal and vertical loads, and combines the internal forces to find the most unfavorable combination and calculate the reinforcement. The design involves the methods of bottom shearing force, D value method, secondary bending moment distribution method, plastic hinge line method, etc., strictly according to "Building Structure Load Specification" GB50009-2012, "Concrete Structure Design Specification" GB50010-2010, Code for seismic design of buildings GB50011-2010 and other specifications are calculated.

[资料来源:https://www.doc163.com]


This calculation book finally uses Yingjianke software to carry out modeling calculation and compares the hand calculation with the computer calculation result, and uses the software to obtain the concrete structure construction drawing.

Keywords: architectural design, structural design, Yingjianke, specification

1.1设计摘要
本设计为稻香春食品有限责任公司办公楼设计,主要设计内容包括建筑设计和结构设计两部分。
建筑设计包括平面、立面和剖面的设计。该办公楼层数为6层,总建筑面积约为6300m2。底层层高3.9m,其余层层高3.3m,室内外高差0.45m。外墙厚200mm,内墙厚200mm,女儿墙高0.9m,屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等,其中,框架采用钢筋混凝土纵横向框架承重布置方案,基础采用钢筋混凝土柱下独立基础和双柱联合基础。
1.2工程概况
本工程为钢筋混凝土框架结构,填充墙采用加气混凝土砌块。结构设
计使用年限为50年,建筑物安全等级为二级,地面粗糙度为C类。
建筑场地所在地区地震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组,抗震等级为二级。该建筑所在地区基本风压为ω0=0.35kN/m2,基本雪压为S0=0.40kN/m2。

[资料来源:http://Doc163.com]


拟建场地地形平坦基础场地类别为Ⅱ类。场区地下水埋藏较深,钻探中未见地下水。场地分层情况如下:第1层为松散杂填土,土层厚0.5m ;第2层为灰色粘土,土层厚1.5m;第3层为褐色粉质粘土,土层厚10m。地基承载力特征值ƒak=240kPa。
  [资料来源:Doc163.com]
