六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

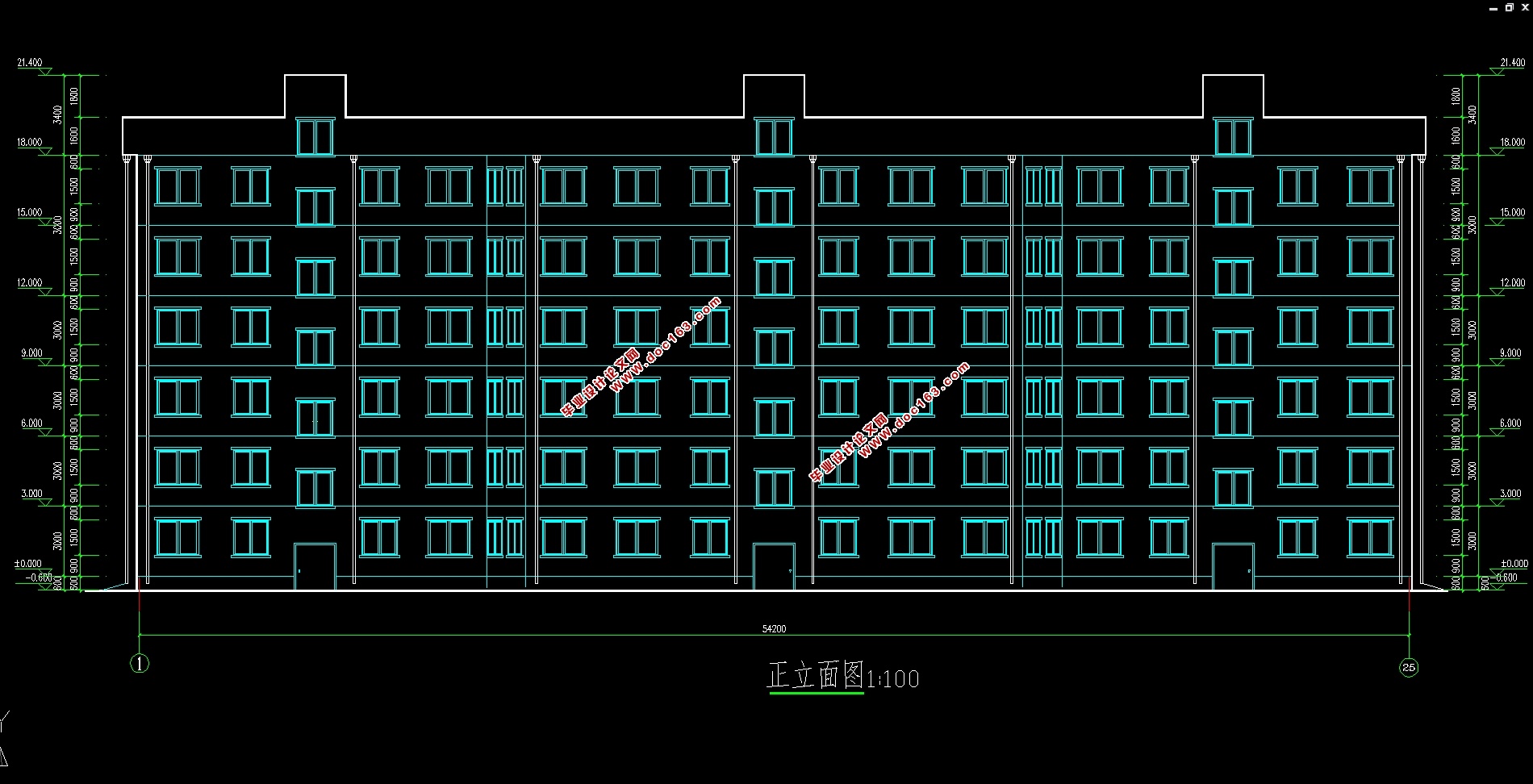

六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)(计算书26000字,建筑图8张,结构图9张,PKPM)
摘要
本工程是某6层住宅楼,为混凝土框架体系。毕业设计过程中主要是对建筑设计和结构设计两部分进行的。对于结构设计又分为手算及电算两部分,其中建筑部分主要是对建筑功能进行分区,进一步确定建筑物的平面、立面以及剖面。而在结构设计部分,主要是进行梁柱的截面设计和整个建筑物的抗震设计。手算部分的具体内容是对选定的一榀横向框架进行框架的结构梁柱进行设计,即在确定计算简图的基础上,通过对水平荷载和竖向荷载的统计计算组合出梁柱的最不利内力组合,并以此为设计依据来确定梁柱的截面尺寸和所需钢筋的面积。除对梁柱进行设计外,根据毕业设计的要求,还需要设计一部楼梯,基础和现浇板。而电算部分则主要是应用PKPM先进行整体结构的建模和荷载输入,得到电算的结果并分析其合理性,然后绘制梁板柱结构施工图,最后,还应对比手算和电算的结果并进行分析其产生差异的原因。

关键词: 结构设计   荷载计算   建立模型   计算配筋   结构验算

1.1 设计原始资料
1.1.1 工程概况

[资料来源:Doc163.com]


该工程主体为现浇钢筋混凝土框架结构,建筑面积3798.0㎡,建筑物共6层,底层层高3m,标准层层高3.00m,顶层层高3.00m,总高度18m,室内外高差0.450m
该酒店拥有餐厅、卧室、厨房、卫生间等。楼内设有3个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
该工程重要性等级为四级,本地区极端最高气温35℃,极端最低气温-10℃。年降雨量700mm,平均相对湿度75%。主导风向为东南风。拟建场地内无地表水系分布。
1.抗震设防烈度:8度设防,设计基本地震加速度值为0.2g;
2.基本风压:0.3KN/m2,C类粗糙度;
3.雪荷载标准值:0.30KN/m2;
4.结构体系:现浇钢筋混凝土框架结构;
5.工程地质条件:拟建场地地形平坦,地层分布较为规律,地耐力按230KN/m2计。


[来源:http://Doc163.com]

六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)
六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)
六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)
六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)
六层3800平米昆明市住宅楼设计(建筑图,结构图,PKPM)

[资料来源:http://doc163.com]
目录
摘要    3
前言    4
第一章 设计任务及基本要求    5
1.1 设计原始资料    5
1.2 建筑设计要求    5
1.3结构设计任务及要求    5
第二章 建筑设计说明    6
2.1建筑平面设计    6
2.2剖面设计    6
第三章 结构设计    7
3.1 结构方案的选择及结构布置    7
第四章 侧移线刚度计算    10
第五章 恒荷载作用下内力计算    11
5.1 框架恒荷载标准值计算    11
5.2 框架梁恒载作用下线荷载统计计算    12
5.3 框架节点集中荷载计算    14
5.4 恒载作用下框架梁的内力计算    17
第六章 活荷载作用下内力计算    25
6.1 框架梁活恒载作用下线荷载统计计算    26
6.2 活荷载作用下框架节点集中荷载计算    27
6.3 活载作用下框架梁的内力计算    29

[资料来源:Doc163.com]


第七章 风荷载作用下内力计算    37
7.1 风荷载标准值计算    37
7.2 风载作用下抗侧移刚度D的计算:    38
7.3 风荷载作用下的内力计算    40
第八章 地震荷载作用下内力计算    45
8.1 重力荷载代表值计算    45
8.2 横向框架自振周期计算    47
8.3 横向水平地震作用计算    48
8.4 水平地震作用下框架的内力计算    50
第九章 内力组合    55
9.1 横向框架梁的内力组合    56
9.2 竖向框架柱的内力组合    63
第十章 截面设计    71
10.1 设计内力    71
10.2 梁截面设计    71
10.3 框架柱截面设计    74
第十一章 基础设计    77
第十二章 板的设计    84
第十三章 楼梯设计    88
结论    94
谢辞    95
[资料来源:http://doc163.com]

参考文献    96 [来源:http://www.doc163.com]
