七层5000平米家具公司办公楼结构设计(结构图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

七层5000平米家具公司办公楼结构设计(结构图)(任务书,计算书28000字,结构图7张)
摘       要
本建筑为多层办公楼,位于某市郊区地段,总建筑面积约为5600M2,建筑总高度为24.5M,地面以上七层。其中,1层为营业大厅和餐厅,2层为餐厅,3-8层为办公楼,1层高3.5M,其余层高3.5M。整个建筑设有两部消防楼梯。
本建筑抗震设防为7度,场地为2类场地。
本设计的内容包括建筑设计和结构设计两部分。
建筑设计阶段进行了总体方案设计、平面设计、立面设计、剖面设计,以及屋面、楼梯及墙体等构造设计,完成了建筑设计说明及有关施工图。

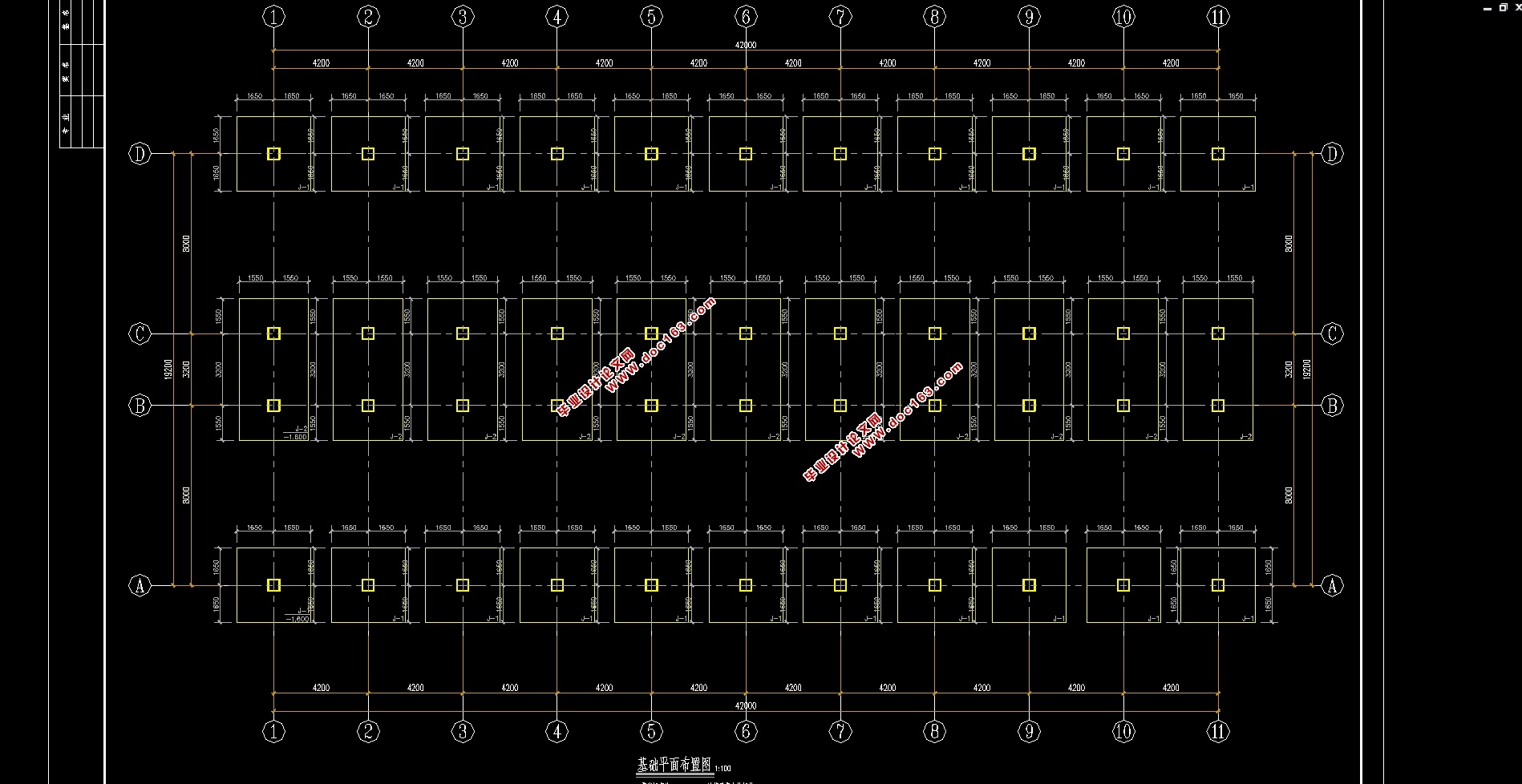

结构设计阶段进行了结构平面布置、估算截面尺寸、荷载计算、框架计算、侧移验算、内力计算、内力组合及构件设计等工作,并完成了结构设计说明及标准层结构平面布置图、框架配筋图、楼梯、基础结构施工图。
本建筑上部结构采用全现浇钢筋混凝土框架结构体系下部采用桩基础。结构设计中考虑了恒载、楼屋面活载及地震水平作用、风荷载作用。
另外,采用了PKPM系列结构设计软件,对结构进行设计计算,提高计算结果的可信度。

关键词: 办公楼   钢筋混凝土   框架结构 [资料来源:http://Doc163.com]

1.1 设计原始资料
1.1.1 工程概况
该工程主体为现浇钢筋混凝土框架结构,建筑面积5600.0㎡,建筑物共7层,底层层高3.5m,标准层层高3.50m,顶层层高3.50m,总高度24.5m,室内外高差0.450m
该办公楼拥有书房、办公室、厕所、会议室等。楼内设有2个楼梯,楼梯的布置均符合消防、抗震的要求。
1.1.2 设计条件
(1)设计使用年限50年;
(2)地上部分为一类环境,地下部分为二b类环境;
(3)抗震设防烈度:7度;
(4)设计基本地震加速度:0.15g;
(5)设计地震分组:第一组;
(6)建筑场地类别:Ⅲ类;
(7)建筑抗震设防类别:丙类;
(8)建筑结构的阻尼比ζ=0.05;
(9)框架结构的抗震等级:根据《建筑抗震设计规范》第3.3.3条及表6.1.2的规定进行确定;
(10)基本风压为0.35 kN/m2。
  [资料来源:http://Doc163.com]

七层5000平米家具公司办公楼结构设计(结构图)
七层5000平米家具公司办公楼结构设计(结构图)


摘       要    4
Abstract     5
前言    6
第一章 设计任务及基本要求    8
1.1 设计原始资料    8
1.2 建筑设计要求    9
1.3结构设计任务及要求    9
第二章 建筑设计说明    10
2.1建筑平面设计    10
2.2剖面设计    11
第三章 结构设计    13
3.1 结构方案的选择及结构布置    13

[资料来源:https://www.doc163.com]


第四章 侧移线刚度计算    16
第五章 恒荷载作用下内力计算    17
5.1 框架恒荷载标准值计算    17
5.2 框架梁恒载作用下线荷载统计计算    18
5.3 框架节点集中荷载计算    21
5.4 恒载作用下框架梁的内力计算    24
第六章 活荷载作用下内力计算    33
6.1 框架梁活恒载作用下线荷载统计计算    33
6.2 活荷载作用下框架节点集中荷载计算    35
6.3 活载作用下框架梁的内力计算    37
第七章 风荷载作用下内力计算    46
7.1 风荷载标准值计算    46
7.2 风载作用下抗侧移刚度D的计算:    47
7.3 风荷载作用下的内力计算    48
第八章 地震荷载作用下内力计算    55
8.1 重力荷载代表值计算    55
8.2 横向框架自振周期计算    56
8.3 横向水平地震作用计算    57
8.4 水平地震作用下框架的内力计算    59 [资料来源:http://www.doc163.com]
第九章 内力组合    64
9.1 横向框架梁的内力组合    65
9.2 竖向框架柱的内力组合    74
第十章 截面设计    83
10.1 设计内力    83
10.2 梁截面设计    83
10.3 框架柱截面设计    86
第十一章 基础设计    89
第十二章 板的设计    97
结论    107
谢辞    108
参考文献    109
  [来源:http://www.doc163.com]
