六层(带阁楼)4000平米砌体结构拆迁安置楼建筑结构设计

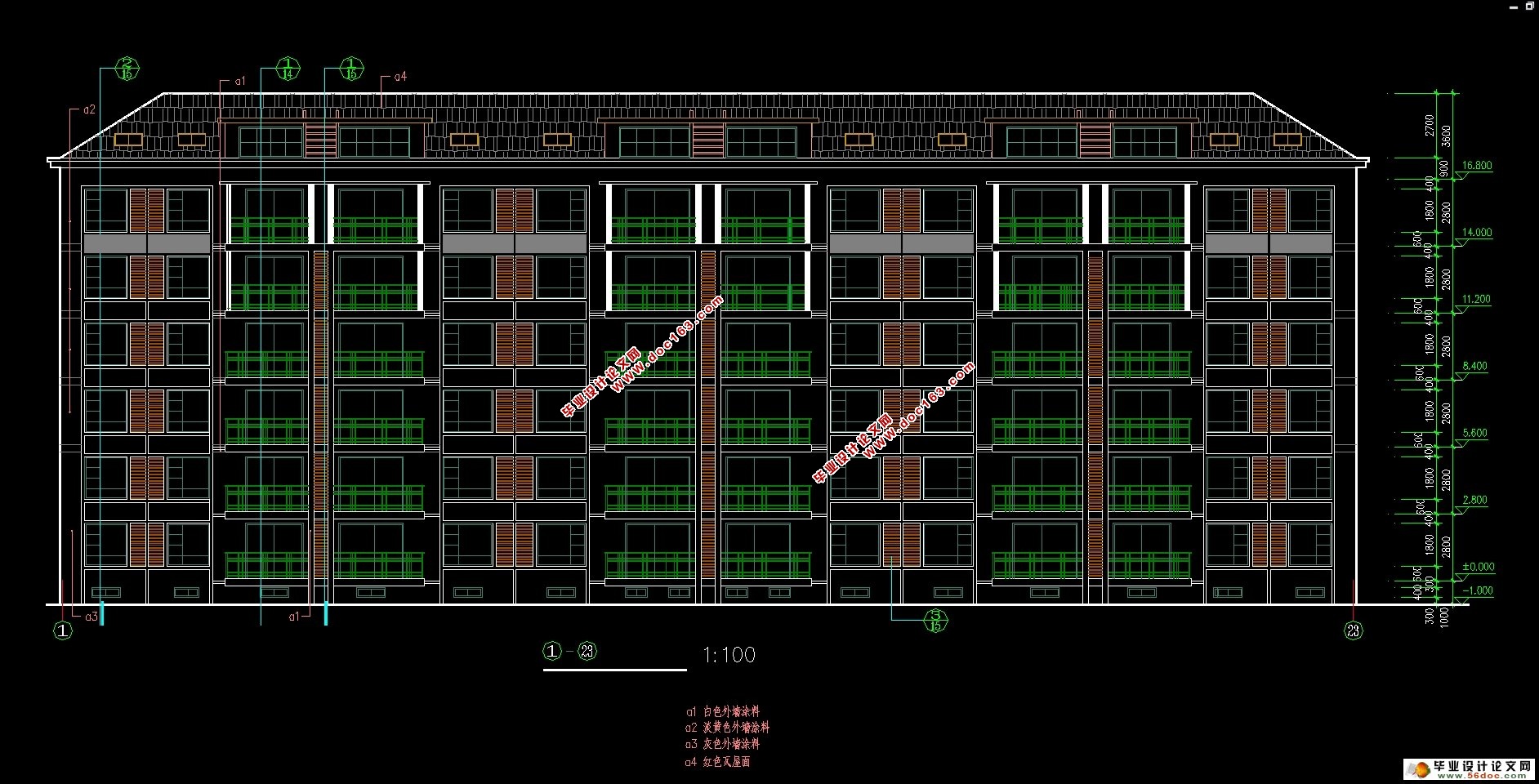

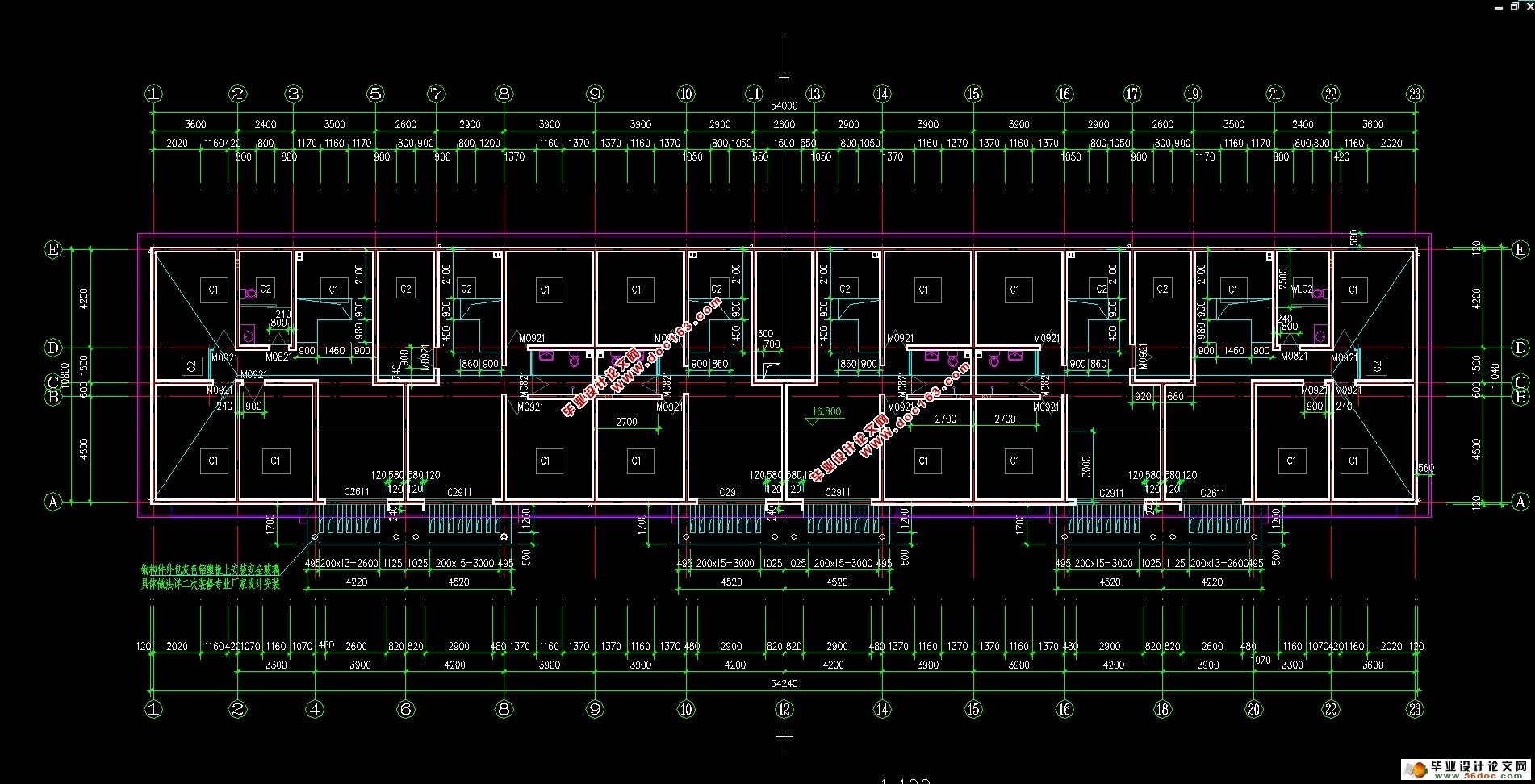

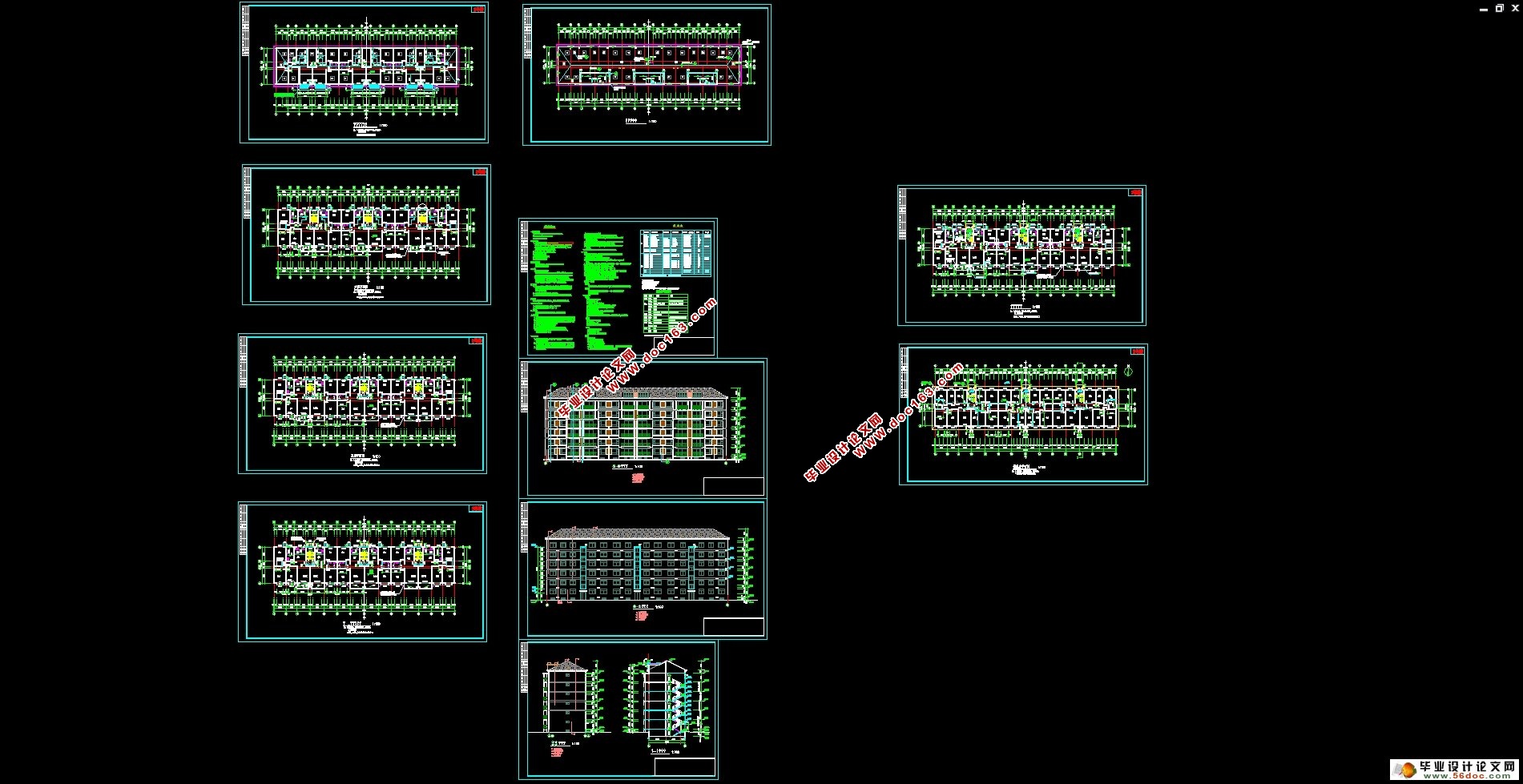

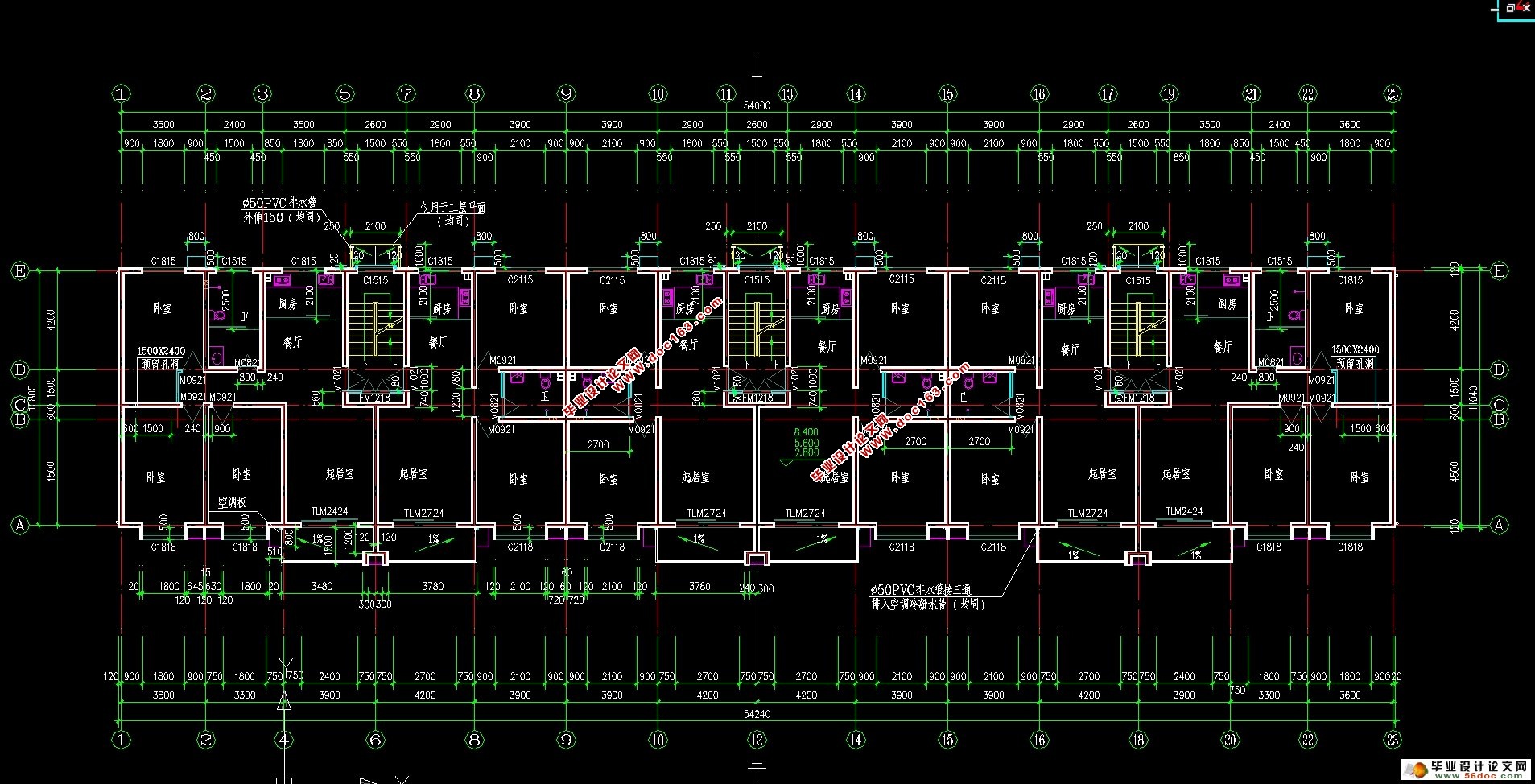

六层(带阁楼)4000平米砌体结构拆迁安置楼建筑结构设计(工程计算书9200字,建筑图10张,结构图7张)
一、荷载统计
恒、活荷载
1.屋面荷载
1)平屋面 h=120mm
20厚1：3水泥砂浆找平层 20×0.02=0.40 KN/㎡
高聚物改性沥青防水卷材 0.50KN/㎡
30mm厚1:3水泥砂浆Φ4@200双向配筋 25×0.03=0.75KN/㎡
35厚无溶剂聚氨硬泡保温层 4×0.035=0.14 KN/㎡
1:8水泥膨胀珍珠岩找坡2%最小40厚 2.5×(0.04+4.2×0.02/2)=0.21 KN/㎡
120厚钢筋混凝土板 25×0.12=3.0 KN/㎡
涂料顶棚 0. 5 KN/㎡
屋面恒荷载合计 gk =5.5 KN/㎡ 取5.5 KN/㎡
屋面活载 qk =0.5 KN/㎡
屋面荷载： 5.5+0.5=6.0KN/㎡ [版权所有：http://DOC163.com]
屋面荷载设计值 5.5×1.2+0.5×1.4=7.3 KN/㎡
[资料来源：http://Doc163.com]
目 录
一、荷载统计 4
恒、活荷载 4
1.屋面荷载 4
1)平屋面 h=120mm 4
2)坡屋面 h=120mm 4
2.楼面荷载 4
1) 客厅 餐厅 卧室 阁楼h=100mm 4
2) 南阳台h=100mm 5
3.楼梯间楼面荷载（踏步尺寸280×156） 5
二.风荷载 6
二、基础设计 6
1.基础顶荷载标准值 6
2、基础荷载统计及截面设计 9
3.基础配筋计算 9
三、现浇楼板配筋计算 10
1. 3.6m×5.1m 10
2. 3.6m×4.2m 10
3. 3.3m×5.1m 11
4. 3.9m×5.1m 11
5. 4.2m×5.1m 11
[来源：http://www.doc163.com]
6. 3.9m×4.2m 12
四、结构梁配筋计算 12
一）、储藏室~五层 12
1.L01: b×h=150×250 12
2.L02: b×h=150×130 13
3.L03: b×h=150×130 13
4.L04: b×h=240×300 13
5.L05: b×h=240×300 13
6.L06: b×h=240×300 14
7．LL01: b×h=240×300 14
8．XL01: b×h=240×300 15
二）、六层 15
1.L01: b×h=150×250 15
2.L02: b×h=200×300 15
3.L03: b×h=150×300 16
4.L04: b×h=200×300 16
5.L05: b×h=240×300 17
6.L06: b×h=240×300 17
[来源：http://www.doc163.com]
7.L07: b×h=240×300 17
8.L08: b×h=150×250 17
9．LL01: b×h=240×300 18
10．LL02: b×h=240×300 18
11．XL01: b×h=240×300 18
五、墙体验算 18
一）.高厚比验算 18
1）储藏室 19
○1外纵墙 ： 19
○2内纵墙： 19
○3内横墙： 19
○4.自承重墙验算h=120mm 19
2）一~五层 19
○1外纵墙 ： 19
○2内纵墙： 20
○3内横墙 20
○4.自承重墙验算h=120mm 20
3）六层 20
○1外纵墙 ： 20
二）.墙体受压计算 20
1.一层 21
2.地下室 21
三）.砌体局部受压计算 24
六、楼梯计算 25
1.楼梯板 25
2.平台板 25
3.平台梁 26
七.雨蓬计算: 26
（一）雨蓬板 26
（二）雨蓬梁 27
抗弯计算 27
(三)雨蓬的抗倾覆验算 28
八.抗震验算 29
