资料介绍:

六层3000平米襄樊市住宅楼结构设计(底层车库)(建筑图,结构图)(任务书,开题报告,计算书17400字,建筑结构图13张)
本设计主要讲述了关山国际花园小区2号住宅楼建筑结构设计的设计过程,它为钢筋混凝土框架结构。共六层,底层为车库,层高2.2米,其他层层高均为2.8米。建筑物总高度为18.4米。
本住宅楼属于建筑中的民用筑类,在设计计算中参考了较多的相关书目,并且严格按照建筑设计规范来完成建的。其主要分为两大部分:
第一部分为建筑设计。建筑设计是在总体规划的前提下,根据任务书的要求,综合考虑基地环境,使用功能,结构施工,材料设备,建筑设计及建筑艺术问题,解决建筑物的使用功能和空间的安排。依据建筑物的概念,建筑方针的原则,完成了拟建教学楼以下几方面的设计:建筑布局,基本单元设计,公共部分设计,空间组合设计,屋面设计,建筑立面设计及建筑防火设计等等。
第二部分为结构设计。结构设计由荷载计算,框架结构的受力分析,计算和设计,楼板设计,楼梯设计和基础设计等组成。该建筑的抗震设防烈度为7度,抗震等级为三级,考虑水平地震作用和风荷载对横向框架的影响,采用反弯点法计算内力。竖向荷载作用下,横向框架内力计算采用分层法计算,而内力组合比较了竖向荷载组合和竖向荷载与地震力组合时对框架梁,柱产生的不利影响,取两者中较大值对框架梁,柱进行截面设计。 [资料来源:http://Doc163.com]
关键词:钢筋混凝土;框架;结构设计

1.1建筑设计资料
本建筑为襄樊市市区一小区住宅楼。采用钢筋混凝土全现浇框架结构,建筑面积3000 m2,占地面积 467.28 m2 。 共六层楼,底层层高2.2m,其余各层层高均为2.8m。本建筑总长为47.2m,总宽为9.9m,建筑总高为18.4m。
1.1.1工程地质报告摘要
拟建场地为池塘经人工填筑而成,地形平坦,场地分层情况如下:第1层为杂填土,厚0.5m;第2层为灰色粘土,厚8m;第3层为褐色粉质粘土(未揭穿)。拟建场地范围内,浅部填土为上层滞水,主要受大气降水及地表排水影响,地下水位为1.5—2.0m;承压孔隙含水层。地下水对混凝土无侵蚀性。
1.1.2 气象条件摘要
主导风向:东北风
基本风压: W0=0.55KN/m2
基本雪压: S0=0KN/m2
1.1.3 活荷载
查《建筑结构荷载规范》可知
上人屋面均布活荷载标准值为2.0KN/m2
楼面活荷载为:   2.0KN/m2
楼梯活荷载为:   2.0 KN/m2
1.1.4 该地区基本烈度为7度(近震)
  [资料来源:http://www.doc163.com]

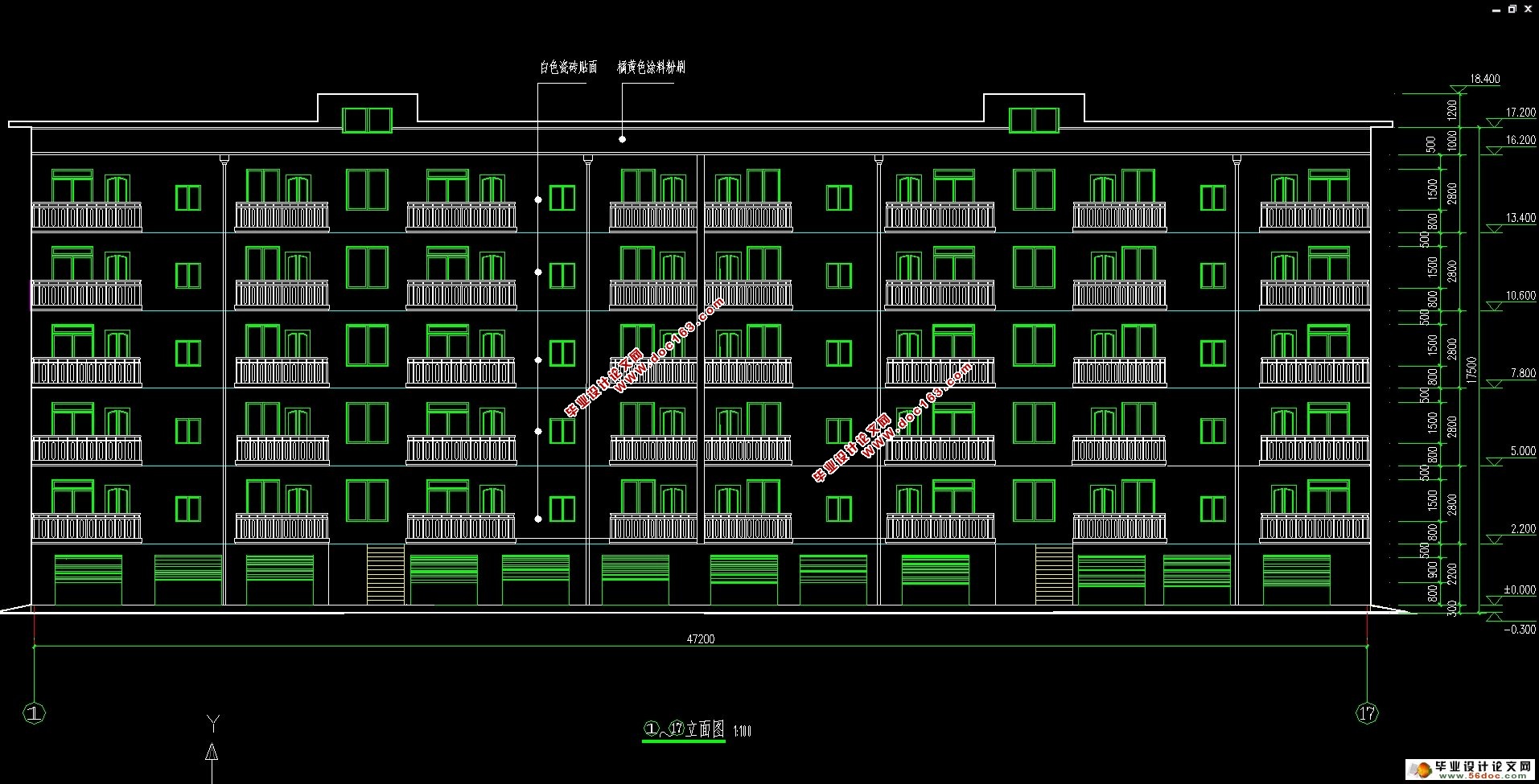

六层3000平米襄樊市小区住宅楼结构设计(建筑图,结构图)

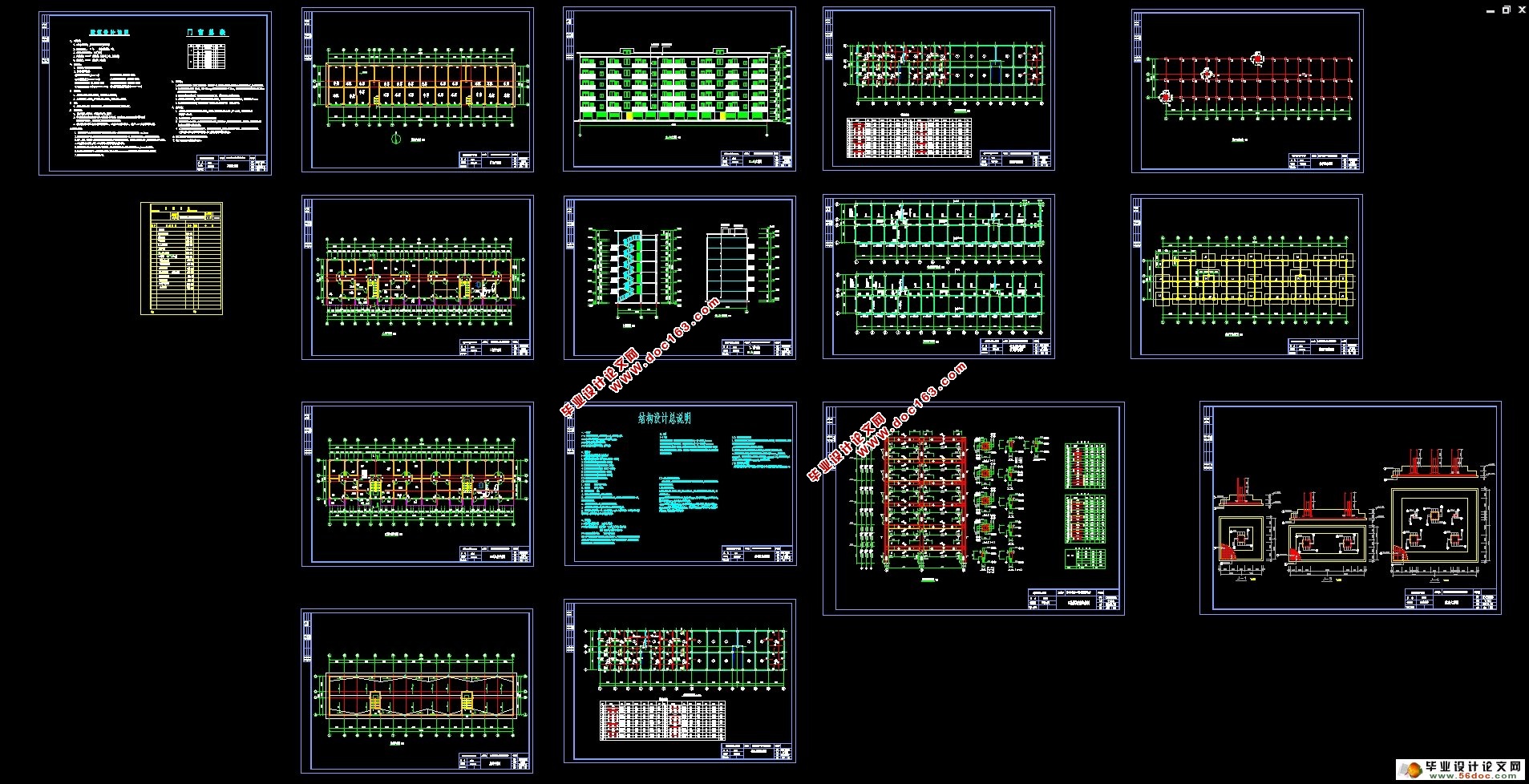

六层3000平米襄樊市小区住宅楼结构设计(建筑图,结构图)

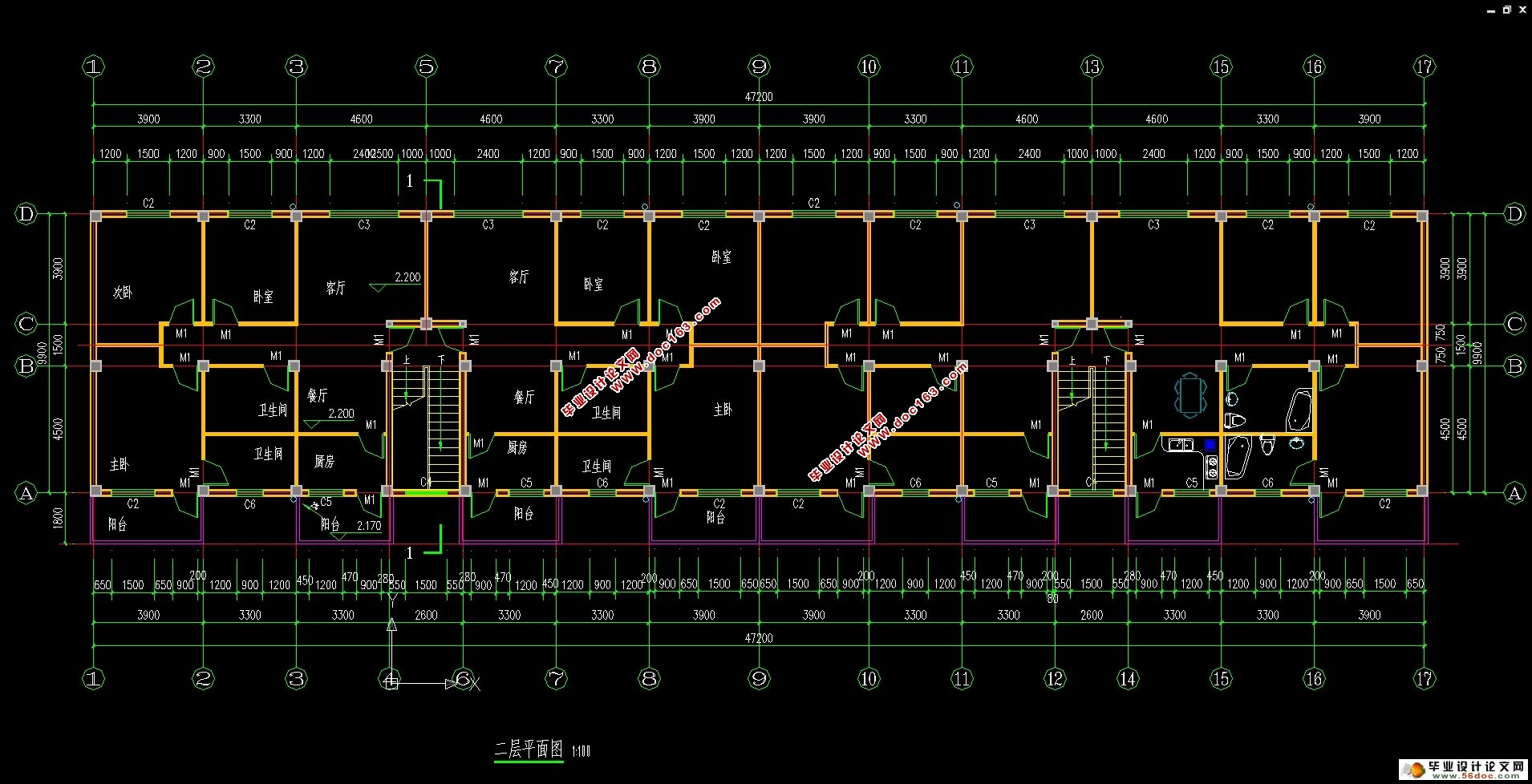

六层3000平米襄樊市小区住宅楼结构设计(建筑图,结构图)


目录
第1章     设计条件•    1
1.1建筑设计资料    1
1.1.1工程地质报告摘要    1
1.1.2 气象条件摘要    1
1.1.3 活荷载    1
1.1.4 该地区基本烈度为7度(近震)    1 [资料来源:www.doc163.com]
第2章     结构选型及布置    2
2.1结构布置及计算简图的确定    2
2.2承重方案选择    2
2.3梁、柱截面尺寸初估    2
2.4结构计算简图    4
第3章 荷载计算    5
3.1恒荷载计算    5
3.1.1屋面及楼面恒荷载计算    5
3.1.2.屋面及楼面活荷载计算    6
3.1.3.梁,柱,墙,门窗重力荷载的计算    6
3.1.4.荷载等效转化    9
3.1.5 屋面框架节点集中荷载标准值    10
3.2屋面及楼面活荷载计算    11
第4章  横向框架侧移刚度计算    12
4.1计算梁、柱的线刚度    12
4.1.1梁的线刚度计算    12
4.1.2 柱的线刚度计算    13
4.2柱的侧移刚度D值的计算    13
4.2.1框架侧移刚度D值的计算    13
4.2.2不同层刚度D值的计算    14

[资料来源:http://doc163.com]


第5章 横向水平荷载作用下框架结构的内力和侧移计算    14
5.1 横向风荷载作用下框架结构内力和侧移计算    14
5.1.1 风荷载作用计算    14
5.1.2风荷载作用下框架结构内力计算    15
5.2 横向地震力荷载作用下框架结构内力和侧移计算    18
5.2.1 基本情况    18
5.2.2 地震力荷载标准值    19
5.2.3 横向自振周期计算    20
5.2.4 横向水平地震作用计算    21
5.2.5 地震力荷载作用下的水平位移验算    23
5.2.6水平地震作用下框架内力计算    23
第6章  竖向荷载作用下横向框架结构的内力计算    28
6.1 恒荷载作用下的内力计算    28
6.1.1 线刚度计算    28
6.1.2 恒荷载转化    28
6.1.3 分层法计算恒荷载作用下梁端弯矩    29
6.1.4 恒载作用下的剪力计算    38
6.2 活荷载作用下的内力计算    40 [资料来源:www.doc163.com]
6.2.1 活荷载转化    40
6.2.2 分层法计算活荷载作用下梁端弯矩    40
6.2.3 活载作用下的剪力计算    45
第7章  梁、柱的内力组合    46
7.1梁的内力组合    46
7.1横梁内力组合    47
7.2框架柱内力组合    50
第8章  梁、柱的截面设计    57
8.1框架梁的配筋计算   (仅以一层梁为例说明计算过程):    57
8.1.1正截面受弯承载力计算    57
8.1.2斜截面受弯承载力计算    61
8.2 柱截面设计    62
8.2.1已知条件    62
8.2.2构造要求    63
8.2.3剪跨比和轴压比验算    63
8.2.4柱正截面承载力计算    65
8.2.5柱斜截面承载力计算    74
8.3节点设计    77
8.4楼板设计    77
8.4.1 A区格板的计算    77 [资料来源:http://Doc163.com]
第9章    基础设计    81
9.1基础截面计算    81
9.2地基承载力及基础冲切验算    81
9.2.1地基承载力验算    81
9.2.2地基抗冲切验算    82
9.3基础底板配筋计算    83
第10章    结束语    85
参考文献    86
致    谢    88

[资料来源:Doc163.com]
