南宁四层办公楼结构和施工组织设计(结构图,施工进度表,平面布置图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

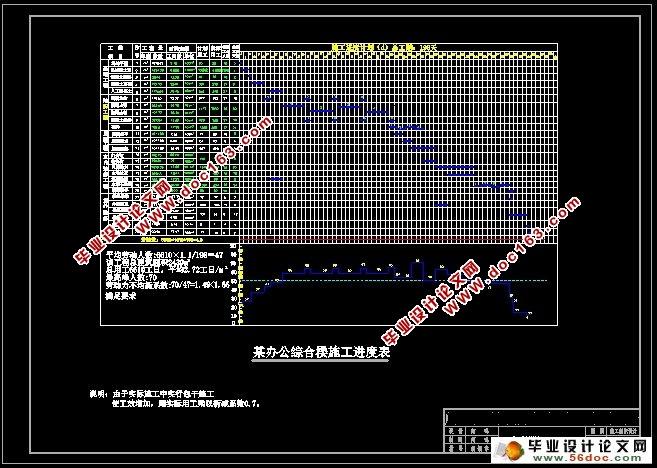

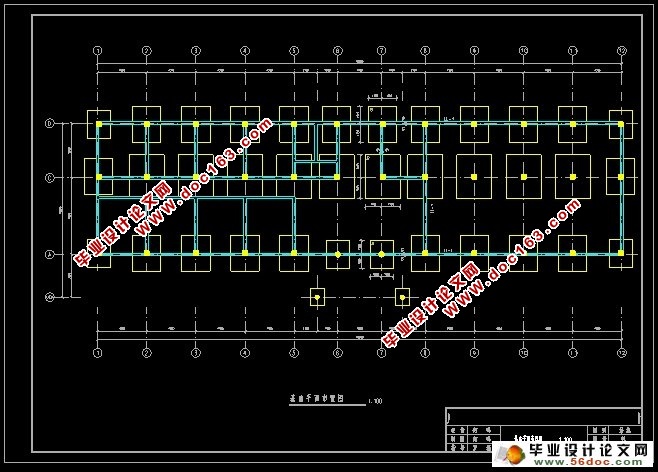

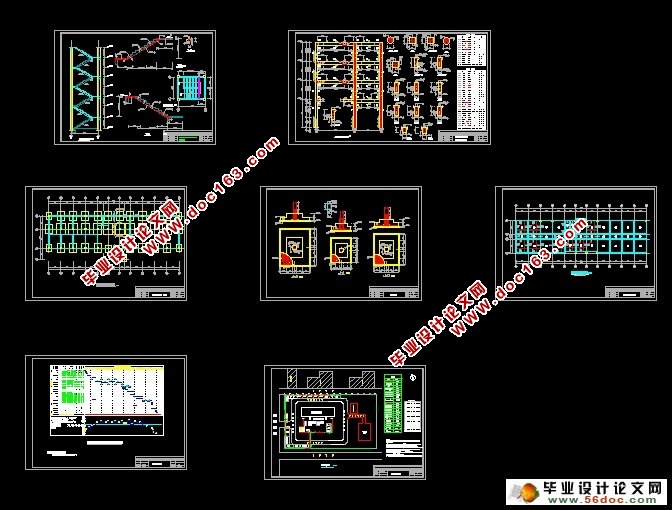

南宁四层办公楼结构和施工组织设计(结构图,施工进度表,平面布置图)(结构计算书和施工组织41000字,CAD结构图5张,施工平面布置图,施工进度计划表)
[摘要]本工程为某办公楼工程,采用框架结构,主体为四层,本地区抗震设防烈度为6度,近震,场地类别为II类场地。主导风向为西南,基本风压0.55KN/M。楼﹑屋盖、梁、柱均采用现浇钢筋混凝土结构。
本设计贯彻“实用、安全、经济、美观”的设计原则。按照建筑设计规范,认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第7轴抗震设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下的结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载及活荷载)作用下的结构内力。是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板,梯段板,平台梁等构件的内力和配筋计算及施工图绘制。对楼板进行了配筋计算,本设计采用独立基础,对基础进行了受力和配筋计算。
整个结构在设计过程中,严格遵循相关的专业规范的要求,参考相关资料和有关最新的国家标准规范,对设计的各个环节进行综合全面的科学性考虑。总之,适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

[资料来源:https://www.doc163.com]


[关键词]框架结构,抗震设计,荷载计算,内力计算,计算配筋

设计基本资料
建筑设计图纸:从建施1至建施10
1、规模:本工程某办公综合楼,建筑设计工作已完成。总建筑面积2430m2。总楼层为地上4层,局部5层。各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2、防火要求:建筑物属二级防火标准。
3、结构形式:钢筋砼框架结构。填充墙厚度详表1.1。
4、气象、水文、地质资料:
(1)主导风向:夏季东南风、冬秋季西北风。基本风压值W0详表1.1。
(2)建筑物地处某市中心,不考虑雪荷载和灰荷载作用。
(3)自然地面-10m以下可见地下水。
(4)地质资料:地质持力层为粘土,孔隙比为e=0.8,液性指数I1=0.90,场地覆盖层为1.0M,场地土壤属Ⅱ类场地土。
结构平面布置
   主体结构共4层,1层层高为4.2m,2-4层层高为3.5m,内外墙的做法:内外墙均砌240厚空心砖,门窗详见门窗表,楼层屋盖均为现浇钢筋砼结构。
板厚取100 mm: mm


[来源:http://Doc163.com]

南宁市四层办公楼结构和施工组织设计(含结构图,施工进度表,平面布置图)
南宁市四层办公楼结构和施工组织设计(含结构图,施工进度表,平面布置图)
南宁市四层办公楼结构和施工组织设计(含结构图,施工进度表,平面布置图)
南宁市四层办公楼结构和施工组织设计(含结构图,施工进度表,平面布置图)
[版权所有:http://DOC163.com]

南宁市四层办公楼结构和施工组织设计(含结构图,施工进度表,平面布置图)
