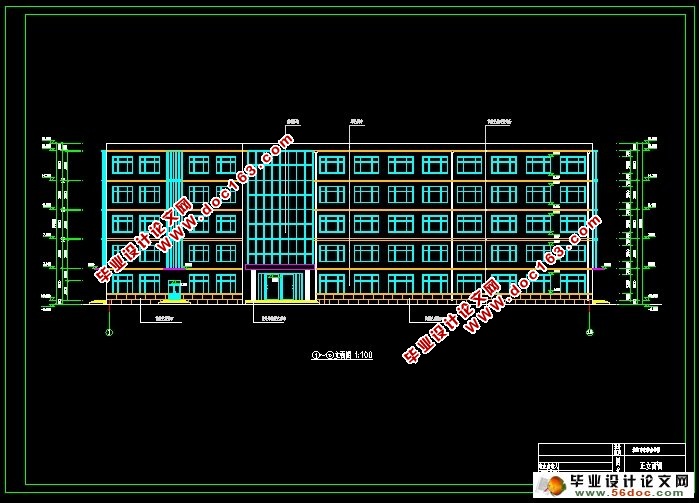

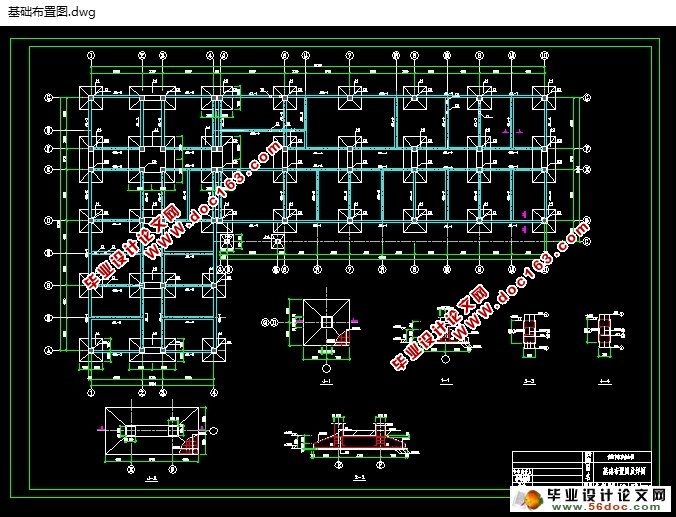

五层6000平米沈阳办公楼建筑结构设计(建筑图8张,结构图7张,计算书37000字)
摘     要
本次设计的办公楼占地面积1257.56平方米,共5层。总建筑面积为5938.65平方米。建筑采用L字形布置,总长度是58.70米,总宽度是32.70米。建筑立面规整,建筑室内外高差0.45米。
本工程结构形式为钢筋混凝土现浇结构,柱子混凝土强度等级为C30,各层截面为600 600或 500 500,框架梁混凝土等级C30,截面为300 750,300 650和300 450。建筑地点地质条件良好,采用柱下独立基础,混凝土强度C25。
    本设计包括建筑设计和结构设计两个部分。设计内容包括(建筑设计部分)平面设计、立面设计、剖面设计及相应的构件设计,(结构设计部分)计算模型的选取、荷载计算、内力计算、构件设计及相应的配筋图。
 本设计依据现行国家规范和相关参考设计资料完成,根据经济、安全、适用、美观、私密性的原则,并且考虑了与周围环境的和谐和统一,进行设计。结构计算中,采用D值法,计算水平地震作用和风荷载作用下框架的顶点位移和内力;采用分层法计算竖向荷载作用下的框架内力,并考虑地震、风的影响进行内力组合。在此基础上,进行框架梁、柱的配筋设计计算。同时,还对楼板和楼梯进行了设计。

[来源:http://www.doc163.com]


关键词:毕业设计;办公楼;钢筋混凝土框架;荷载计算;结构设计

基本概述
本工程位于辽宁省沈阳市于洪区,设计的题目为“沈阳市家和办公楼设计”。建筑面积:5938.65m2,占地面积:1257.56 m2,共五层,首层层高3.9m,其他层层高为3.6m。室内外高差0.450m,室外地面标高为-0.450m。建筑设计部分的使用要求:普通办公室80间右;开放式办公室4个;中会议室5个(70—80 m2);大会议室1个(130—150 m2);同时设档案室,微机室,职工活动室,接待室等各1个;按规范要求设置门厅及厕所等公共用房。建筑设计的主要内容: ①各房间面积、高度(层高)及采光通风方面的说明;②主要立面、出入口的考虑;③防火及安全等措施;④主立面装饰材料作法及颜色的选用;⑤附属房间的说明;⑥关于建筑构造说明;⑦本建筑设计的优缺点分析。
本工程是位于辽宁省沈阳市的框架结构。框架结构是由楼板、梁、柱及基础4种主要承重构件组成,由框架梁、柱与基础构成平面框架,各平面框架再由连续梁连接起来,形成的空间结构体系。框架结构能够提供较大的建筑空间,其平面布置灵活,可适合多种工艺与使用功能的要求,已广泛应用于各种民用建筑及多层工业厂房和仓库中。

[资料来源:http://www.doc163.com]


  [版权所有:http://DOC163.com]
