资料介绍:

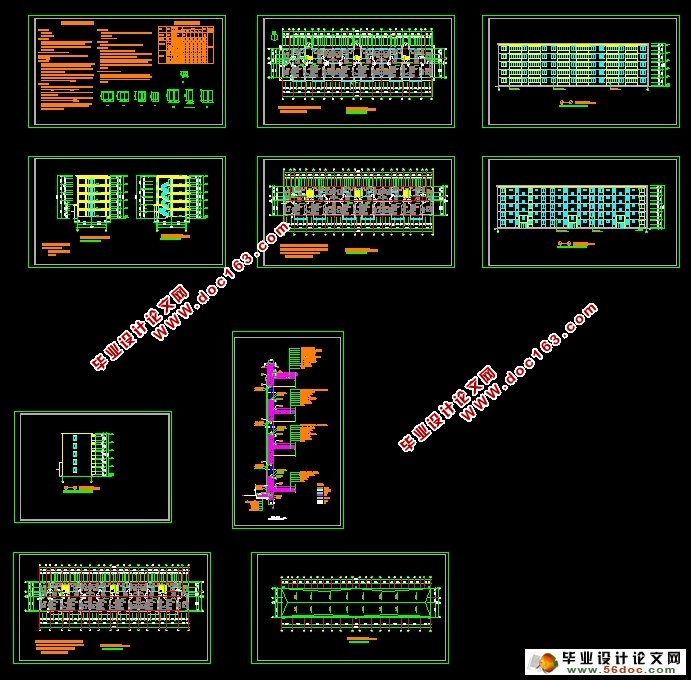

五层3400平米杭州中学教师公寓宿舍楼设计(建筑图10张,结构图7张,计算书14000字,外文翻译)
摘要
本设计题为“杭州市希望中学教师公寓楼”。设计共五层,三个单元,一梯两户,A户三室两厅二卫118.04m2 ,B户两室两厅一卫94.88m2,C户三室两厅一卫110.54m2,总建筑面积约为3414.15m2。各层建筑层高为3.0m,总建筑标高为16.2m。结构形式采用现浇钢筋混凝土全框架结构,体型简洁,有利于抗震。抗震设防烈度为6度,场地土类别为Ⅱ类,耐火等级为四级。
设计内容包括建筑设计,结构设计,施工图绘制以及外文参考文献翻译等四个主要部分。结构计算部分选取一榀框架进行手算,包括荷载、内力和配筋计算。对整个结构则采用pkpm软件进行配筋计算。设计全部按国家标准,符合经济、实用、美观、安全的原则。

关键词:建筑;框架结构;设计简介

Abstract
This design is the house design in Hangzhou. It’s consist of three cells and five floors with two doors on one stair,of which A is consist of three rooms,two halls and two bathrooms, 118.04 square meters, B is consist of two rooms,two halls and one bathrooms, 94.88 square meters ,and C is consist of three rooms,two halls and one bathroom, 110.54 square meters,. The total construction area is about 3414.15 square meters. Each storey is 3.0m high in construction,and the total building height is 16.2 m.The structure form is totally irrigating reinforce concrete skeleton framing , concision , which benefit to the anti- earthquake. The aseismatic intensity is 6 degree, the soil belongs to the Ⅱ kind , the fire-resistant grade is second grade. [资料来源:https://www.doc163.com]
  The design content includes four main parts: construction design, structure design, shop drawing and foreign article translation. The part of structure calculation involved load , internal force and reinforcing steel bar calculation, which was completed by choosing one single frame .The total structure was calculated with the use of PKPM. The whole design is based on national standard and embodies the principle of economy, practical, beautiful and safe.

Key word: construction;skeleton framing;brief instruction of design

1.1设计依据
1、总平面布置图
2、相关规范
3、设计条件
(1)本工程总建筑面积3414m2,三个单元,一梯两户,标准层大套A户三室两厅二卫118.04m2 ,B户两室两厅一卫94.88m2,C户三室两厅一卫110.54m2
(2)本工程结构型式采用现浇钢筋混凝土全框架结构,层数5层。
(3) 抗震设防烈度6度,设计地震分组第一组,设计基本地震加速度值为0.05g,一类环境;抗震等级为四级。
(4)本工程地质条件:该场地地层简单,土层承载力设计值为: 。
(5) 地下水位标高为197.50米,距地表2.5米,水源较丰富,无侵蚀性

[来源:http://www.doc163.com]

(6)基本风压0.45kN/m2(标准值),基本雪压0.45 kN/m2 。
(7)场地类别属于Ⅱ类。
(8)耐火等级四级。
(9)地面粗糙度为B类。
1.2设计思路
1、真正的五明设计,光线充沛,通风自如流畅。
2、4.5米大开间客厅,宽敞明亮,大家风范。
3、客厅直接与阳台相连,采光极佳,视觉通透。
4、卧室宽敞,家具布局随心所欲。
5、A户型主卧室自带卫生间,更加人性化。
6、全部明卫设计,满足更高的通风采光要求。
1.3平立面布置

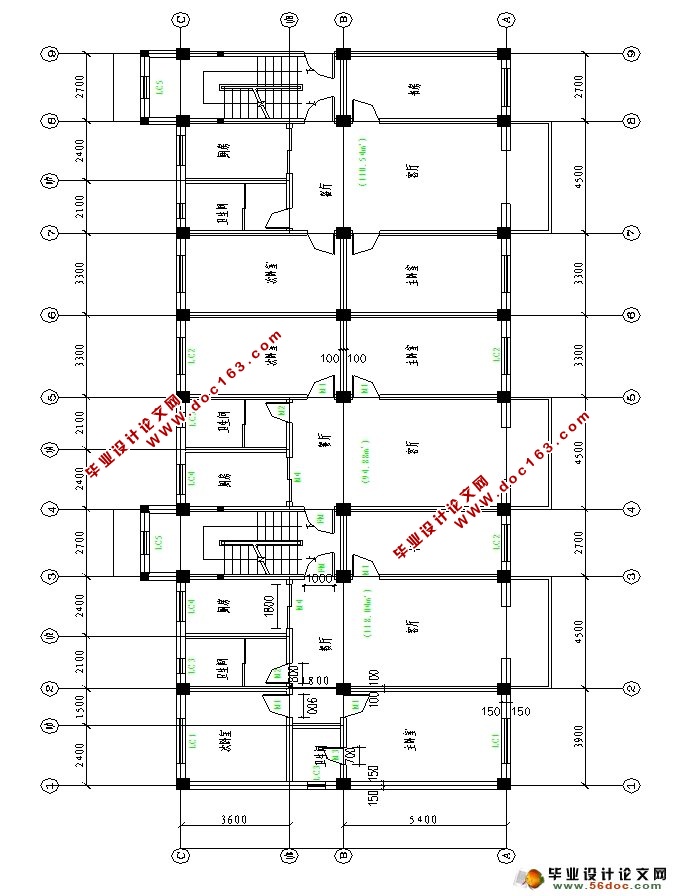

本设计共5层,三个单元,一梯两户,A户118.04m2 ,B户94.88m2,C户110.54 m2,总建筑面积3414.15m2。单元布置图如图1.1。
各层建筑层高为5m,总建筑标高为16.2m。



[来源:http://www.doc163.com]

五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计

[资料来源:Doc163.com]


五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计
五层3400平米杭州中学教师公寓宿舍楼设计


目    录
摘要    I
Abstract    II [资料来源:http://www.doc163.com]
1  建筑设计说明书    2
1.1设计依据    2
1.2设计思路    2
1.3平立面布置    2
1.3.1总平面布局    4
1.3.2立面设计    4
1.4楼梯间设计    4
1.5地面、屋面、顶棚及墙面做法    5
1.5.1地面、屋面    5
1.5.2顶棚    8
1.5.3墙面    8
1.6其它节点细部构造做法    9
1.6.1排水构造    9
1.6.2窗台及门窗过梁    10
1.7保温及防潮、防水    10
1.8其它    11
2  结构设计说明书    12
2.1结构类型及布置    12
2.2材料    12
2.3框架设计    12
2.3.1屋面荷载    13
2.3.2标准层荷载    15
2.3.3 底层楼板荷载    16
2.3.4 风荷载计算    20 [资料来源:http://Doc163.com]
2.4内力计算及内力组合    21
2.4.1竖向荷载作用下的内力计算    21
2.4.2水平荷载作用下内力计算    34
2.4.3恒载、活载及水平荷载作用下的内力图    36
2.4.4内力塑性调幅及内力组合    49
2.5构件设计    60
2.5.1延性框架设计的要点    60
2.5.2框架梁设计    61
2.5.3框架柱设计    64
2.6楼板配筋计算    69
2.6.1荷载设计值荷载计算:    69
2.6.2计算跨度    69
2.6.3弯矩计算    69
2.6.4截面设计    70
2.7楼梯计算    70
2.7.1梯段板设计    71
2.7.2平台板设计    71
2.7.3平台梁设计    72
2.8基础设计    72
2.8.1承载力设计值    73
2.8.2 按轴压初步估计基底尺寸    73
2.8.3基地压力计算    73 [资料来源:https://www.doc163.com]
2.8.4 基础高度计算    74
2.8.5 配筋计算    75
参考文献    77
致    谢    78
