沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

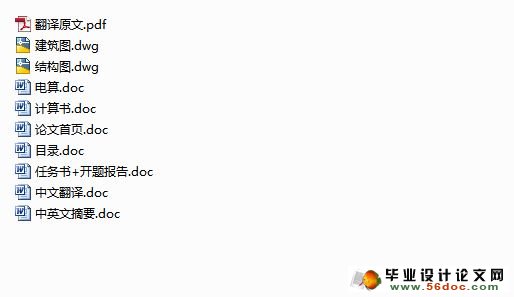

沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)(任务书,开题报告,外文翻译,计算书31000字,电算6400字,cad建筑图7张,结构图7张,总平面图1张,施工进度横道图1张)
摘要
本工程为沈阳电业宾馆, 位于沈阳市浑南新区,建筑基地地形为矩形,面积为60 110平方米。
本工程占地面积约1252.8平方米,建筑面积6264平方米。本建筑主体为五层,总高度18.0米,室内外高差为0.45米,女儿墙高0.9米。建筑采用L形,总长度为51.3米,总宽度为51.14米。建筑立面规整,,女儿墙用钢筋混凝土砌筑,首层隔墙采用混凝土砌块砌筑, 其他层隔墙采用空心砖砌筑。除正门为玻璃门外,其余均采用实木门,窗均采用塑钢窗。
本工程结构形式为钢筋混凝土现浇框架结构,框架柱混凝土强度等级为C30,其余层柱子截面为500 500 mm ,框架梁混凝土强度等级为C25,纵向框架梁截面为300 600 mm ,横向框架梁截面为300 600 mm ,300 400 mm ,200 500 mm 。建筑地点地质条件良好,采用柱下独立基础,基础埋深为1.75m,混凝土强度为C25。
设计严格遵守我国现行规范,计算中包括地震荷载计算,风荷载计算, 内力组合,框架梁设计, 框架柱设计, 基础设计,楼板设计, 楼梯设计。

关键词:框架梁 柱下独立基础 钢筋混凝土 [来源:http://www.doc163.com]

Abstract
The project is called Shenyang Dianye hotel, which locates in Hunnan district of Shenyang city. The size of the building is rectangle, and the area is 60 110 square meters.
This building covers area of 1252.8 square meters, which own five floors. The total building areas are 6264 square meters, and the total height is 18.0 m, indoors and outside height is 0.45 m, parapets are 0.9 m height .The shape of the building plan is 一, the total length is 51.3 m, and total width is 51.14 m .The design is formula. , uses reinforced concrete to build the daughter wall, uses solid concrete block to build the first storey wall, and the others use hollow bricks. The front door use glass door and the others choose solid wood doors. The windows use plastic-- steel windows.
The structural form of the civil engineering is reinforced concrete casting frame .The strength class of the frame column is C30,the cross sections of column in the first floor is 500 500 mm , from the second floor to the fifth floor are 500 500 mm .The strength class of the frame beam is C25, the cross sections of the vertical beam are 300 600 mm and the cross sections of the later beam are 300 600 mm , 300 400 mm and200 500 mm  .The soil condition of the building site is good, so it use under column independent foundation with the concrete of C25. [资料来源:www.doc163.com]
    The design strictly complied with the currently used code of our Country. The calculation includes the calculation of the earthquake load and wind load, the composition of internal force, the design of frame beam and column, the design of the foundation and the calculation of the stairs and boards.

Key words: frame beam  under column independent foundation  reinforced concrete

2.1.2设计内容、建筑面积、标高
(1)本次设计的题目为“沈阳电业宾馆”。该工程为永久性建筑,建筑设计使用年限50年,防火等级二级。
(2)本建筑主体结构为五层,层高3.6m 。建筑面积: 6264m2,占地面积:1252.8m2。
(3)室内外高差0.450m,室外地面标高为-0.450m。

1)、本工程结构型式采用现浇钢筋混凝土框架结构。
2)、本工程抗震设防类别为丙类,沈阳市的抗震设防烈度为7度(本设计要求按7度设防,设计基本地震加速度值为0.1g,设计地震分组为第一组)。


2.1.3房间构成和布置
(1)房间构成
     本工程为一多功能宾馆建筑,根据任务书的要求,设高级套房20套,普通客房若干套,客房分布在2~4层,每层相应设有办公室,会议室尽量设在顶楼,每层设有服务员休息室和服务台,一楼设有各种餐饮娱乐设施。

[资料来源:http://doc163.com]


(2)房间布局
     充分考虑办公楼各种房间在功能和面积等方面的不同,尽量做到功能分区清晰,各功能分区之间联系紧密,以及结构布置合理等,在设计中主要注意了以下几点:
①住宿房间房尽量布置在走廊的阳面,每个房间设独立卫生间。
②由于建筑物是L形,中间设缝,考虑到方便旅客进出设有两部电梯和三部楼梯。
③考虑到保证旅客的休息环境,把超市食堂等餐饮娱乐公共场所放在一楼。
④把卫生间布置在走廊的阴面,卫生间都带有前室,且通风良好以减少异味;考虑到上下层管道的合理性问题,各层卫生间都上下对齐布置。
  [资料来源:http://www.doc163.com]

沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)
沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)
沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)
沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)

[资料来源:http://Doc163.com]


沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)
沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)
沈阳五层6200平米电业宾馆设计(含CAD建筑结构图,进度横道图,附电算)


目录
第一章  前言    1
第二章  方案论述    2
2.1建筑方案论述    2
2.1.1设计依据    2
2.1.2设计内容、建筑面积、标高    2 [来源:http://www.doc163.com]
2.1.3房间构成和布置    2
2.1.4采光和通风    3
2.1.5主要立面和出入口的考虑    3
2.1.6防火及安全    3
2.1.7各部分工程构造    3
2.1.8本建筑设计的主要特点    5
2.2 结构方案论述    5
2.2.1基本资料    5
2.2.2结构形式和基础形式    5
2.2.3结构尺寸及采用的材料    6
2.2.4荷载种类及其组合    7
2.2.5计算方法    7
第三章 荷载计算    9
3.1  荷载汇集及截面尺寸的选取    9
3.1.1 截面尺寸选取:    9
3.1.2荷载汇集    9
3.2  计算简图及层数划分如图    11
3.3  各层重力荷载代表值计算如下    11
3.3.1  五层上半层    11
3.3.2  五层下半层    12
3.3.3四层上半层    12 [资料来源:https://www.doc163.com]
3.3.4二层下半层    13
第四章 水平荷载作用下的框架内力分析    13
4.1  基本资料    13
4.2水平荷载作用下的框架内力分析    14
4.2.1梁线刚度:    14
4.2.2柱线刚度:    14
4.2.3柱的侧移刚度D    15
4.2.4水平地震作用分析(采用底部剪力法)    15
第五章 风荷载作用下框架内力分析    21
5.1  风荷载作用下的楼层剪力    21
5.2  风荷载作用下的框架内力    22
5.2.1风荷载作用下柱端弯矩    22
5.2.2风荷载作用下梁端弯矩    23
5.2.3风荷载作用下梁端剪力和柱轴力标准值    23
5.2.4风荷载作用下的框架梁内力图如下    24
第六章 竖向荷载作用下的内力分析    25
6.1  竖向荷载计算    25
6.1.1荷载传递路线    25
6.1.2恒载    26 [来源:http://www.doc163.com]
6.1.3活荷载    26
6.2  框架内力计算    27
6.2.1框架计算简图    27
6.2.2梁固端弯矩    27
6.2.3内力分配系数计算    28
6.2.4弯矩分配与传递    29
6.2.5梁端剪力    33
6.2.6 柱轴力和剪力    34
第七章 荷载组合及最不利内力确定    37
7.1  基本组合公式    37
7.1.1框架梁内力组合公式    37
7.1.2框架柱内力组合公式    37
7.2  梁的内力组合    38
7.2.1梁端弯矩的调幅    38
7.2.2控制截面内力计算    39
7.3  柱控制截面的内力组合    47
第八章 框架结构配筋计算    54
8.1  框架梁配筋计算    54
8.1.1 截面尺寸    54
8.1.2材料强度    54
8.1.3配筋率    54
8.1.4计算公式    54 [资料来源:http://Doc163.com]
8.1.5具体配筋计算如下表    55
8.2 框架柱配筋计算    62
8.2.1截面尺寸    62
8.2.2材料强度    62
8.2.3框架柱端弯矩和剪力调整    62
8.2.4框架柱配筋计算    64
第九章  现浇板配筋计算    70
9.1 荷载计算    70
9.2 配筋计算    70
9.2.1 A 板(四边固定板)    70
9.2.2 B 板(四边固定板)    71
第十章 基础的设计    73
10.1 材料强度    73
10.2  边柱基础设计    73
10.2.1荷载计算    73
10.2.2 确定基础底面尺寸    73
10.2.3  确定基础高度    75
10.2.4 地基承载力验算    75
10.2.5 基础抗冲切验算    76
10.2.6 基础底面配筋计算    76
10.3  中柱基础    77
10.3.1荷载组合    77

[资料来源:www.doc163.com]

10.3.2 确定基础底面尺寸    77
10.3.3  确定基础高度    78
10.3.4 地基承载力验算    79
10.3.5 基础冲切验算    79
10.3.6 基础底面配筋计算    79
10.4基础梁设计    80
10.4.1纵向基础梁    80
10.4.2 横向基础梁    81
第十一章 楼梯设计    82
11.1 楼梯计算简图    82
11.1.1 楼梯计算简图    82
11.2 楼梯构件设计    82
11.2.1 梯斜板的内力及配筋计算    82
11.2.2平台板的内力及配筋计算    84
11.2.3平台梁的内力及配筋计算    85
11.2.4平台柱的内力及配筋计算    86
第十二章 雨篷设计    87
12.1  荷载计算    87
12.1.1 荷载(取1m宽板带)    87
12.1.2 荷载组合    87
12.2  配筋计算    87

[版权所有:http://DOC163.com]


第十三章 施工组织设计    89
第十四章 技术经济分析    100
第十五章  结  论    103
谢 辞    105
附录一 中文译文
附录二 英文原文 [资料来源:Doc163.com]
