射频盒体加工工艺编制及实体加工仿真(含录像)(任务书,外文翻译,论文说明书12000字,CAD图纸2张,工艺卡,程序,答辩PPT)
摘 要
近年来,随着数控技术与仿真技术的发展,在现代制造工业中,性能良好的加工中心设备和数控仿真技术使许多零件的加工更为方便,使得产品质量和加工效率都有所提高。利用这些设备如何能高效地加工出更为优质的零件,已成为企业关心的问题。

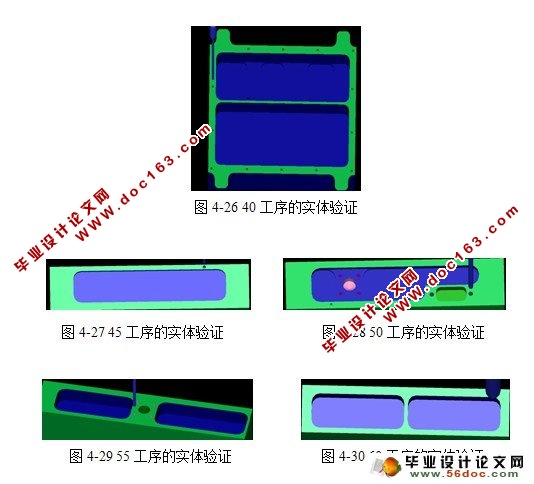

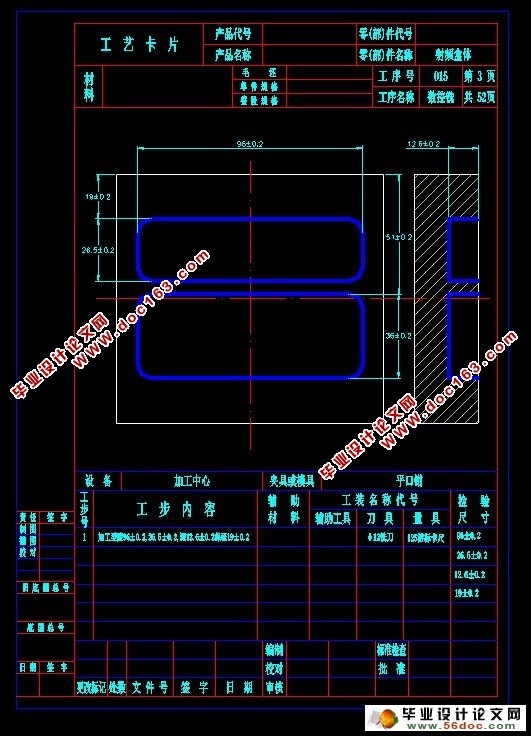

本文以射频盒体为例,基于近年应用起来的高速加工制造,利用工厂现有的数控设备,在结合资料,实际加工经验及射频盒体的要求的基础上,对射频盒体的加工工艺进行了深入的研究,对射频盒体加工的工艺路线进行了拟定,介绍了工艺规程的设计,如何选择每道工序的定位基准,重点论述了如何制定出先进的工艺卡片和工序卡片,积极探索出加工该类零件的较好的工艺方案,数控加工过程,并在对零件进行工艺分析的基础上,对零件的造型,CNC程序的生成,仿真加工等方面进行了阐述。
通过对射频盒体工工艺编制和加工仿真的研究,可以缩短产品开发周期,降低生产成本,提高产品质量和生产效率,对提高我国制造水平,迈入世界先进技术了、行列有重要意义。

关键词:射频盒体,工艺规程,数控仿真

[资料来源:Doc163.com]


ABSTRACT
In recent years, with the development of computer technology and simulation technology, in the modern manufacturing industry, good performance of the machining center and CNC simulation technology to make it more convenient in many parts of the processing, It makes the product quality and processing efficiency has increased in. How to use these devices to make more efficient processing of the high-quality parts, has become a business concern.
In this paper, we take frequency of box for an example, based on recent high-speed processing manufacturing application up, using factory existing numerical control equipment, in combination with material, the actual processing experience, on the basis of the requirements of frequency of box ,thoroughly analyzing the main motherboard box processing status,planning frequency of box of the processing route, introducing the design procedure, introducing how to select the locating datum of each procedure, focuses on how to develop advanced process card, actively explore out the good of such parts processing process scheme, NC machining process of spare parts, and based on the analysis of the technology of parts, the modeling CNC program generated, simulation processing were expounded.
[资料来源:http://www.doc163.com]

Thoroughly analyzing frequency of box processing status and computer simulation of machining, the period of blade manufacturing can be shortened, manufacturing cast can be decreased, and the quality of blades and machining efficiency can be improved. It is of great significance in improving the manufacture technology of hydraulic turbine in our country and making our hydraulic turbine manufacturer's technology up to international advanced technology level.

KEY WORDS: frequency of box,processing status,NC machining simulation

1盒体结构分析

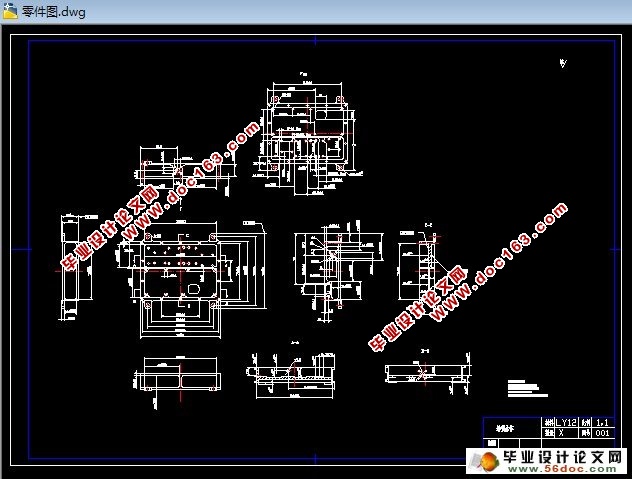

零件图是表达单个零件形状、大小和特征的图样,也是在制造和检验机器零件时所用的图样,又称零件工作图。在生产过程中,根据零件图样和图样的技术要求进行生产准备、加工制造及检验。因此,它是指导零件生产的重要技术文件。
本零件射频盒体零件图需要用主视图、后视图、俯视图、仰视图、左视图、右视图,剖视图10个视图才能完全表达
