资料介绍:

法兰加工工艺设计(含CAD图,UG三维图,程序)(设计文说明书7000字,CAD图纸1张,UG三维图,程序)
摘   要
在零件的数控加工过程中,零件的数控加工工艺分析和工艺设计至关重要。本毕业设计选取法兰零件,针对其数控加工工艺展开分析,制定加工方案,选择加工设备、夹具、刀具、量具、确定切削用量、安排加工顺序、制定走刀路线等。依据分析的结果,对该零件进行了数控加工工艺设计,并编制了零件的数控加工工序卡片。最后,采用手工编程与自动编程相结合编制了该零件的数控加工程序,在编程过程中,还要对一些工艺问题(如工件的装夹、对刀、换刀、刀具补偿等)做相应处理。

关键词:数控加工;工艺设计;加工工序;切削用量

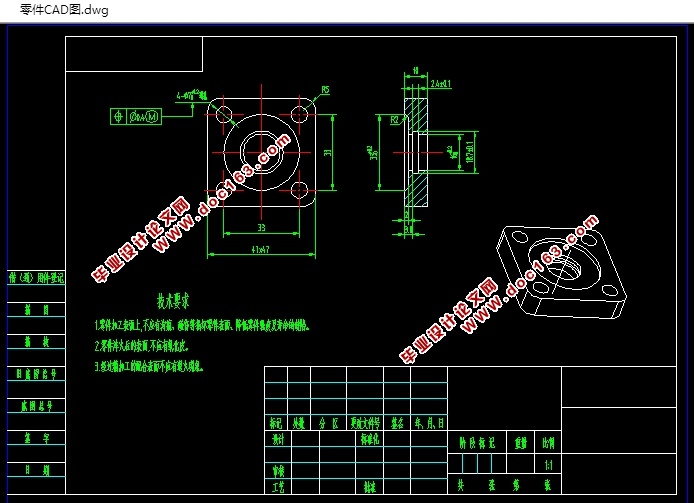

零件图样分析

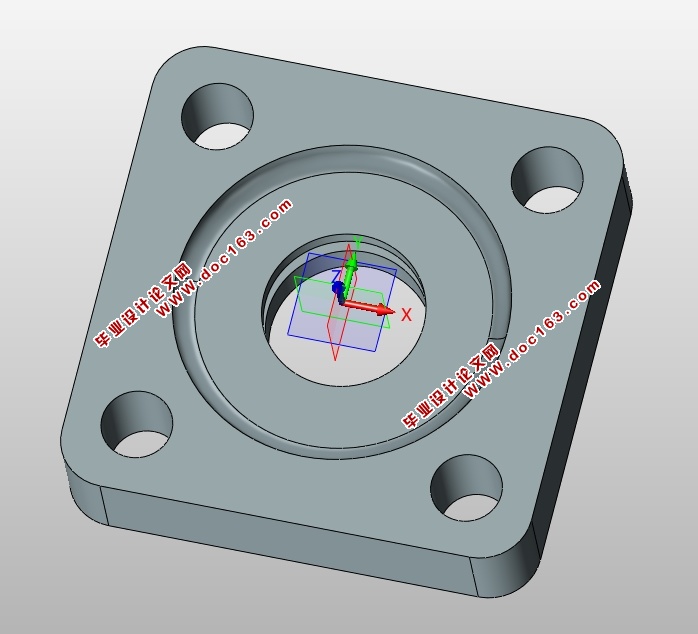

该零件外形为方块零件,材料为45钢,单件生产无热处理工艺要求,该零件虽为方块体但在凸台内部、外部均有加工内容,零件的左右两端有通孔。
1、零件的整体外形尺寸为:长50mm宽50mm高14mm
2、零件的凸台外形是规则的方块,长47mm,宽47mm,高10mm,零件的四周的外形是R5的圆弧。
3、零件的中间是个φ16+0.2 0mm的孔、18.7±0.1mm槽、另外一面是φ33+0.2 0的台阶孔、R2的圆弧 [资料来源:http://www.doc163.com]
4、零件的四个角有个孔,φ4+0.2 0mm的孔

3 零件工艺分析
3.1零件加工分析
3.1.1零件装夹
此零件较为规则,材料为规则方块,所以可以用台虎钳直接装夹加工即可,毛坯的加工也选择台虎钳。
3.1.2工艺性分析
零件的结构工艺性是指所设计零件在能满足使用要求的前提下制造的可行性与经济性,它包括零件整个工艺过程的工艺性,与铸造、锻造、冲压、焊接、热处理、切削加工等的工艺性,其涉及面很广,具有综合性。
在不同的生产类型和生产条件下,同一种零件制造可行性与经济性可能不同,所以,在对零件进行工艺性分析时,必须根据具体生产类型和生产条件,全面、具体、综合的分析。


[资料来源:http://doc163.com]

法兰加工工艺设计(含CAD图,UG三维图,程序)
法兰加工工艺设计(含CAD图,UG三维图,程序)
法兰加工工艺设计(含CAD图,UG三维图,程序)
法兰加工工艺设计(含CAD图,UG三维图,程序)
法兰加工工艺设计(含CAD图,UG三维图,程序)
[资料来源:http://Doc163.com]

法兰加工工艺设计(含CAD图,UG三维图,程序)


目  录
摘   要    1
1 数控加工技术概述    2
2 零件图样分析    4
2.1零件图    4
2.2零件图样分析    4
3 零件工艺分析    5
3.1零件加工分析    5
3.1.1零件装夹    5
3.1.2工艺性分析    5
3.1.3确定零件加工方案    6
4 确定数控加工内容    7
4.1数控工序主要加工内容    7
4.1.1主要加工内容    7
4.1.2主要加工精度    7
4.2机床选择    7
4.3刀具的选择    8
4.3.1刀具类型    8
4.4编程原点的确定    9 [来源:http://Doc163.com]
4.5工艺过程卡    10
4.6工序卡    11
5 零件的数控加工程序编制    13
5.1编程的分类    13
5.2加工程序    13
总    结    17
致    谢    18
参 考 文 献    19 [来源:http://www.doc163.com]
