两轿厢五层电梯监控系统的设计(含MCGS组态,PLC程序)

两轿厢五层电梯监控系统的设计(含MCGS组态,PLC程序)(任务书,开题报告,论文说明书15000字,MCGS组态,PLC程序)
摘 要
    在经济迅速发展的今天，大都市中的高楼大厦逐渐增多，电梯变成了人民群众平日生活不可或缺的代步工具。PLC（Programmable logic controller）由于简单易操作、安全性高、维护十分方便和抗干扰能力强等优势，在电梯控制领域应用十分普遍。本文的设计对象是双轿厢电梯控制系统，双轿厢电梯的主要功能有：两个轿厢分别响应厅外和厅内呼叫信号，自动开关门，实时监控显示轿厢所在楼层等。系统采用西门子PLC S7—200系列的可编程控制器控制，采用MCGS组态软件设计仿真模拟运行界面。根据设计要求设置相应的单元属性，搭建MCGS与PLC的通信，对双电梯厢电梯系统的每个作用进行仿真模拟运行，实现对双电梯厢电梯控制系统的优化。
关键词：双轿厢电梯；PLC；MCGS

Abstract
With the development of economy, an increasing number of high-rise building in modern cities, elevator become an indispensable means of transport of daily life.Because of these advantages such as convenience, high reliability and antijamming ,PLC（Programmable logic controller）have a wide use in elevator control areas .The object of this paper designing is the double- deck elevators control system .The main function of the double -deck elevators ：Responding the  calling signals inside and outside ，Switching the door automatically ,real-time monitoring display where the double -deck elevators are and so on .The system uses the Siemens PLC S7-200 series PLC to control the double- deck elevators ,and uses MCGS to design and simulation the running interface . In order to Simulate and run the each function of the double- deck elevators control system and optimize the control system ,the system have set the properties that are corresponds to the component according to the design requirements and have established the communication between PLC and MCGS .

[资料来源：http://Doc163.com]

Keywords： Double deck elevator ；PLC；MCGS

论文研究的内容
在电梯群控制系统中，电梯运行策略是核心内容，也是本次设计的任务，本论文的具体安排如下：
在第二章将介绍本次设计所用到的软硬件及其具体参数，包括：
（1）西门子PLC 200控制器，用于控制实际电梯组的正常运行；

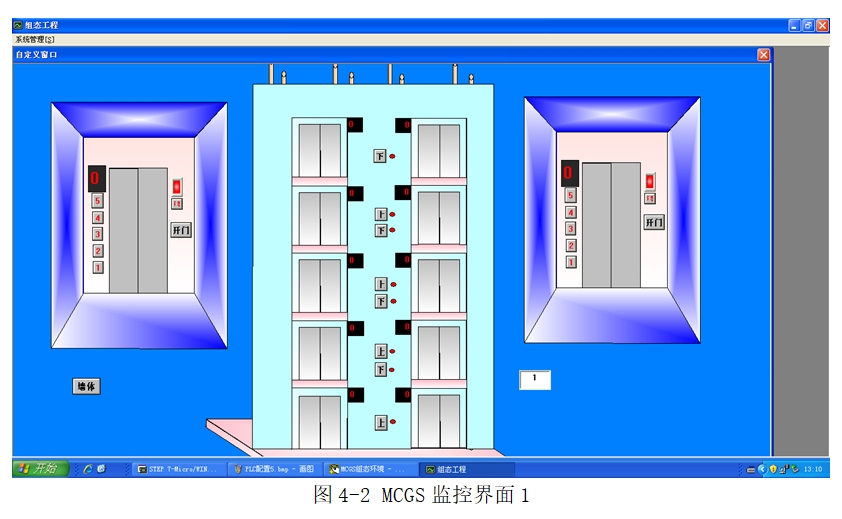

（2）MCGS6.2通用版软件，用于设计监控界面，且由于本次设计无法提供电梯相关的硬件设备，所以用MCGS软件搭建一个仿真双轿厢电梯组，作出仿PLC控制程序的MCGS脚本，便于演示；
（3）电梯组真正实现所需要的相关设备，包括电机、压力传感器、速度传感器、位移传感器、变频器、LCD显示屏、LED指示灯以及具体电梯型号。

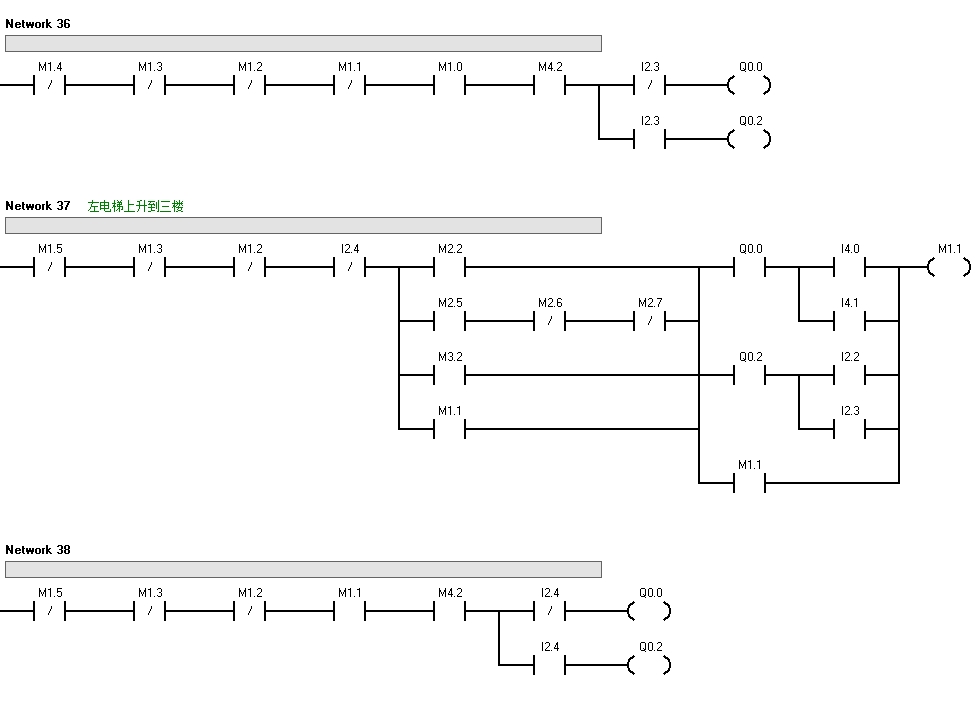

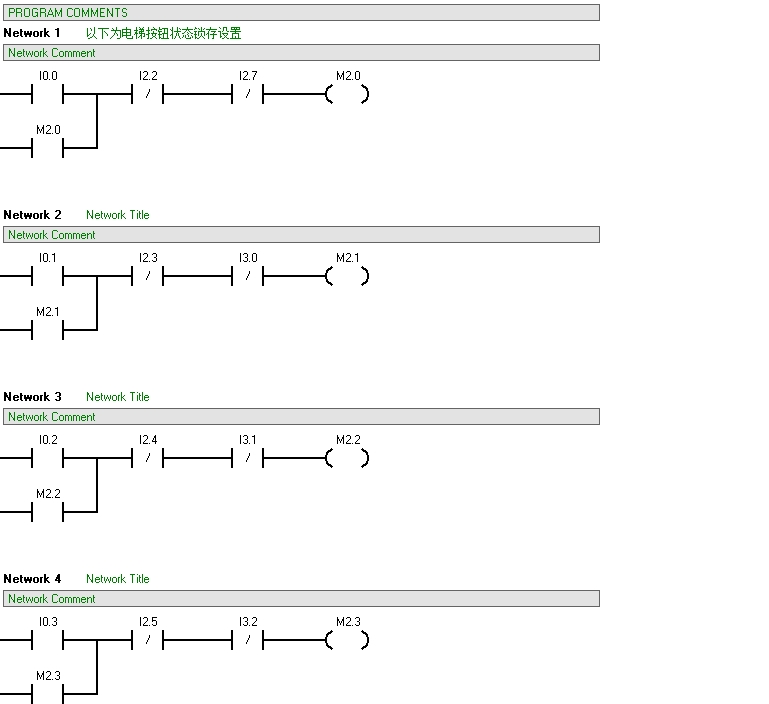

在第三章将介绍两轿厢式五层电梯的PLC控制以及具体程序设计，具体说明本论文的核心部分，本次毕业设计所做的控制方案及以相应的PLC程序，同时对PLC程序的设计细节加以解释，从实际编程的角度说明本次设计的可行性，可拓展性。本次设计所做的PLC控制程序并不仅限于两轿厢式五层电梯，可以在PLC控制器承受范围之内加入任意个电梯组及任意个电梯楼层，同时控制运行。
在第四章介绍MCGS软件以及电梯监控程序的设计，本次设计的具体实现部分，由于本次设计无法提供超过四十个输入点的PLC控制器以及相应的电梯设备，所以无法真正实现PLC的电梯控制，而具体控制结果的展示，完全靠MCGS脚本仿PLC控制程序来实现，另外，将脚本中的逻辑控制部分撤除便是电梯系统正常运行时的监控程序。

[来源：http://Doc163.com]


2.3.1 电梯主参数
 额定载重（Kg） 1150
     额定速度（m/s） 1. 5
     层/站/门 5/5/5
     控制系统 32位微机一体化控制系统
     电梯井道 井道尺寸（mm） 约2100×2350
     底坑深度 （mm） 约1700
     顶层高度（mm） 约4600
     提升高度（mm） 约28500
     井道总高（mm） 约34800
     机房 机房尺寸（mm） ＞3500×4000×2500
2.3.2 轿厢尺寸及装饰
 轿厢内尺寸（mm） 1600×1580
     轿厢外尺寸（mm） 1650×1765
     轿厢装饰 发纹不锈钢
      轿顶装饰 吊顶
     轿厢地板材料 PVC
     门踏板材料 不锈钢
  [版权所有：http://DOC163.com]

[来源：http://www.doc163.com]
目录
摘 要    I
Abstract    II
第一章 绪论    1
1.1 引言    1
1.2 电梯的概念    2
1.3 电梯的发展现状    5
1.3.1 国内电梯的研究情况    5
1.3.2 国外电梯的研究情况    6
1.4 论文研究的内容    7
第二章 电梯的软硬件介绍    9
2.1 西门子PLC S7-200    9
2.2 MCGS6.2通用版    9
2.3 电梯参数    11
2.3.1 电梯主参数    11
2.3.2 轿厢尺寸及装饰..............................................    11
2.3.3 轿厢其与装饰要求........................................................    11
2.4 传感器    12
2.4.1 压力传感器    12
2.4.2 位移传感器    13
2.5 变频器    14
2.6 电梯曳引机    15 [来源：http://Doc163.com]
第三章 两轿厢式五层电梯的PLC控制    16
3.1 PLC介绍：    16
3.1.1 PLC的概念    16
3.1.3 PLC的工作原理    16
3.1.4 PLC的特点    18
3.2 两轿厢式五层电梯的介绍    20
3.2.1 两轿厢式五层电梯的概念    20
3.2.2 电梯实现的作用    20
3.3 基本思路介绍    22
3.3.1 控制方案    22
3.3.2 设计思路的特点和优势    25
3.4 具体PLC控制程序介绍    26
3.4.1 PLC的I/0口配置    26
3.4.2 PLC程序编写    27
第四章 电梯监控界面设计    29
4.1 MCGS的相关介绍    29
4.2 MCGS脚本设计    30
4.2.1 MCGS的数据设置    30
4.2.2 MCGS控制界面    33
4.2.3 PLC与MCGS的连接    35
第五章 总结和展望    36 [资料来源：http://Doc163.com]
5.1 总结    36
5.2 展望    38
参考文献    39
致谢    41

[资料来源：https://www.doc163.com]
