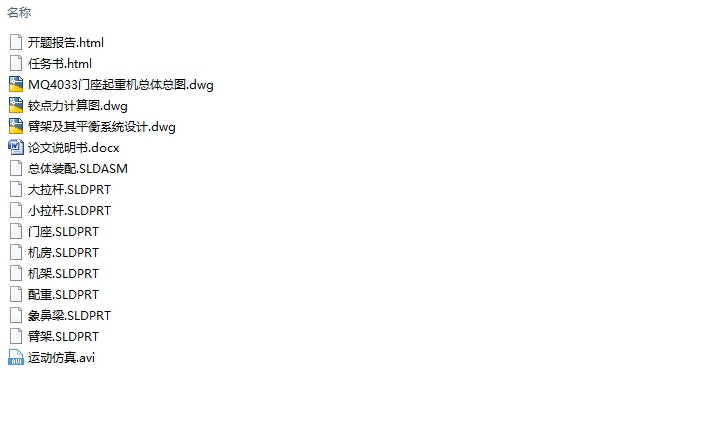

MQ4033门座起重机总体及臂架系统设计(含CAD图,SolidWorks三维图)(任务书,开题报告,论文说明书17000字,CAD图纸3张,SolidWorks三维图)
摘要
论文主要完成了MQ4033门座起重机的总体设计和臂架系统及其平衡系统设计。总体设计的主要内容有确定门机主要工作机构和金属结构的形式，作用在门机上的主要载荷计算，轮压计算以及抗倾覆稳定性计算。臂架系统及其平衡系统设计的主要内容有确定四连杆组合臂架及其平衡系统的几何尺寸，对臂架系统进行受力计算，构建臂架系统及其平衡系统的三维模型。
在总体设计中，自重载荷和风载荷的计算是一个重点，利用Excel表格能够快速完成门机自重重心的计算和风力作用位置的计算。在臂架系统及其平衡系统的设计中，采用图解法求解四连杆组合臂架及其平衡系统的几何尺寸时，为了获得满意的结果，需要反复调整数据重新作图。利用三维建模软件SolidWorks构建臂架系统及其平衡系统的三维模型，使其各组成构件装配关系能更加直观的表现出来。
关键词：门座起重机；总体设计；臂架系统；臂架平衡系统；三维建模

Abstract
The thesis mainly completed the overall design of MQ4033 portal crane and the design of boom system and its balance system. The main contents of the overall design include determining the main working mechanism and metal structure of the door machine, calculating the main load acting on the door machine, calculating the wheel pressure and calculating the anti-overturning stability. The main contents of the design of the boom system and its balance system include determining the geometric dimensions of the four-link combined boom and its balance system, calculating the force on the boom system, and constructing the three-dimensional model of the boom system and its balance system.

[资料来源：https://www.doc163.com]

In the overall design, the calculation of self-weight load and wind load is an important point, and the calculation of gravity center of door machine and the calculation of wind action position can be completed quickly by using Excel. In the design of the arm support system and its balance system, when the geometric dimensions of the four-link combined arm support and its balance system are solved by graphic method, in order to obtain satisfactory results, the data need to be adjusted repeatedly and redrawn. The three-dimensional modeling software SolidWorks is used to build the three-dimensional model of the arm support system and its balance system, so that the assembly relations of its components can be more intuitively expressed.
Key Words:portal crane;overall design;boom system; boom balancing system; three-dimensional modeling
 
2.1 门机设计参数
本次设计的MQ4033门座起重机主要的设计参数见表2.1。
表2.1 设计参数
项目名称    性能参数
起重量    40t（吊具3t）

[资料来源：http://doc163.com]

工作幅度    最大幅度：33m
    最小幅度：10m
起升高度    轨上：28m
    轨下：15m
机构工作速度    起升机构：20m/min
    变幅机构：25m/min
    回转机构：1r/min
    运行机构：26m/min
机构工作级别    整机：A7
    起升机构：M7
    变幅机构：M7
    回转机构：M7
    运行机构：M4
轨距/基距    11/12m
工作状态最大风压    250N/m2
非工作状态最大风压    1560N/m2
许用轮压    250KN
轨道型号    P50
最大尾部回转半径    8m
电源    380V/50Hz
