停车场用电动栏杆的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11600字,CAD图纸7张,SolidWorks三维图)
摘要
    机械工业是一个国家的重要产业,机械工业的发展无时不刻都在影响着国家经济的发展,人类的进步离不开机械工业的发展。在全球经济发展的大环境下,中国各个行业被其他国家的先进技术影响的同时,越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下,对一种停车场用电动栏杆进行改良和优化是当务之急。生产一种停车场用电动栏杆的企业,必须充分考虑到在一种停车场用电动栏杆运行中可能出现的问题,尽量使一种停车场用电动栏杆的自动化程度越高越好,从而减少人工时间,国内一种停车场用电动栏杆的研发及制造要与全球号召的高效经济、安全稳定主题保持一致。目前,国内一种停车场用电动栏杆的研发也在向朝着运行高速化、功能复合化、控制智能化的方向发展,廉价,简单,方便成了一种停车场用电动栏杆发展的主题。
本次设计在题目是一种停车场用电动栏杆的设计,通过初期的制定该电动栏杆的方案,然后进行细化,对标准件例如电动缸、轴承进行选型计算,然后对该电动栏杆里面的关键零部件例如机架和轴等进行校核计算分析,通过这一系列的论证,从而来证明该电动栏杆的可行性和可借鉴性。 [版权所有:http://DOC163.com]

关键词:一种停车场用电动栏杆,方案,校核,分析

主要内容
    本次设计的电动栏杆适用于公路用,主要内容包括电动栏杆的整机设计和主要零部件的设计以及控制电路的设计。该产品为左侧型,适合使用温度为A级,横杆长度为5m,栏杆生气时间为6s,无故障起落次数不小于500000次,能手动升起栏杆。

2  一种停车场用电动栏杆总体结构的设计

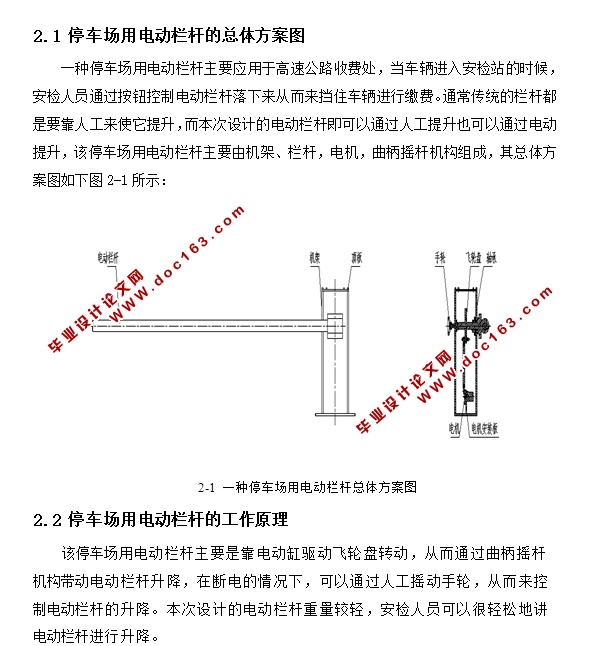

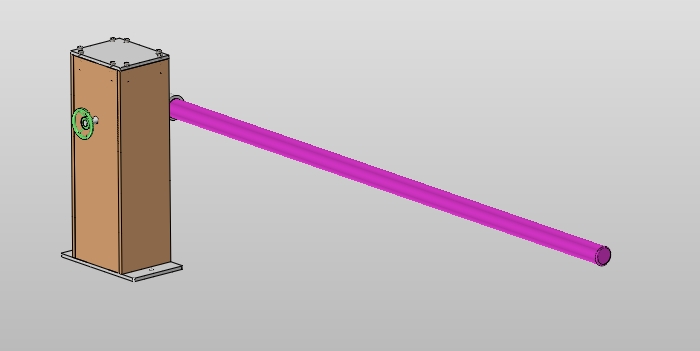

2.1 停车场用电动栏杆的总体方案图
    一种停车场用电动栏杆主要应用于高速公路收费处,当车辆进入安检站的时候,安检人员通过按钮控制电动栏杆落下来从而来挡住车辆进行缴费。通常传统的栏杆都是要靠人工来使它提升,而本次设计的电动栏杆即可以通过人工提升也可以通过电动提升,该停车场用电动栏杆主要由机架、栏杆,电机,曲柄摇杆机构组成

2.2 停车场用电动栏杆的工作原理
    该停车场用电动栏杆主要是靠电动缸驱动飞轮盘转动,从而通过曲柄摇杆机构带动电动栏杆升降,在断电的情况下,可以通过人工摇动手轮,从而来控制电动栏杆的升降。本次设计的电动栏杆重量较轻,安检人员可以很轻松地讲电动栏杆进行升降。
