安化县黄皮洞水库除险加固工程设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

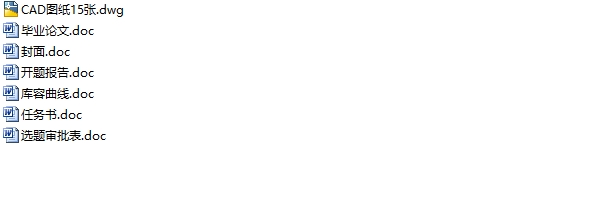

安化县黄皮洞水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,论文21000字,CAD图纸15张)
摘  要:本设计是黄皮洞水库的大坝及输水建筑物进行除险加固的施工设计,解决水库大坝的渗漏、输水设施失修破损等问题。主要涉及了大坝坝基帷幕灌浆、坝顶及上下游坡护砌加固、溢洪道加固改造和大坝输水设施加固改造等。设计中以水文、地形、地质为基础,通过调洪演算确定了坝型及枢纽布置、大坝设计、泄水建筑物设计等。在设计中对经济、技术及安全等方面进行了详细分析与比较,拟定相应的设计方案。
关键词:除险加固;灌浆;防渗;护坡

Design of Danger Elimination And Reinforcement For the  Huangpidong Reservoir of Anhua County
Abstract: This design is danger elimination and reinforcement for dam and water conveyance structures of huangpidong reservoir reinforcement design to solve damaged facilities. It mainly involved in the dam foundation curtain grouting, dam and downstream slope embankment reinforcement of spillway dam, reinforcement and reinforcement and water facilities. Design of hydrology, topography, geology with for the foundation, through the flood regulating calculation it determines the dam type and the general layout, design of the dam, spillway design. Through economic, technology and safety and other aspects of the detailed analysis and comparison, It is drawed up the corresponding design scheme.

[资料来源:http://www.doc163.com]

Key words: reinforcement; grouting; impervious wall; deep mixing pile

2  工程概况
2.1  地理位置
黄皮洞水库位于资水流域一级支流沂溪河支流小溪,坝址居东经 111°56′、北纬28°12′,地处湖南省安化县大福镇黄皮村。大坝下游距大福镇26km,距乡镇公路1km。是一座以灌溉为主,兼有防洪、养殖等综合效益的小(2)型水利工程。
水库坝址控制集雨面积1.66km2,库内干流全长2.13km,干流平均坡降为40.4‰,设计正常库容29.3万m3,设计灌溉面积0.4万亩,保护人口0.2万人。
2.2  枢纽布置及主要建筑物
黄皮洞水库枢纽工程由大坝、溢洪道、输水隧洞及放水卧管等建筑物组成。该水库于1972年初动工兴建,于1980年竣工受益。
大坝为均质土坝,坝顶高程80.0m,最大坝高26.7m,坝顶宽19.8m,坝顶轴线长69.2m,大坝上游坡设三级平台,高程分别为77.28m、76.65m、74.6m,平台宽分别为20m、4m、3.9m,坡比从上至下依次为1:2.1、1:1.42、1:2.48,大坝上游坡无任何衬砌措施;下游坡设二级平台,高程分别为74.63m、67.84m,平台宽分别为2.4m、4.5m,坡比自上而下分别为1:1.29、1:1.38,1:1.06。下游坡采用0.5m厚干砌石护坡,坡脚有排水棱体。外坡67.84m高程平台即为至坝顶的公路,也是乡村公路,已砼硬化。因该水库当时是按小(1)型水库设计并施工的,但因种种原因,大坝仅完成到现状坝顶高程,其标准只达到了小(2)型水库的有关标准,坝顶高程80.0m。 [资料来源:http://Doc163.com]
输水隧洞位于右岸上游山体内,全长370m,其中进口段260m为未衬砌洞段,出口段110m已采用条石衬砌,进口底板高程为64.08m,纵坡1/100,设计输水流量0.4m3/s。采用卧管控制泄水,卧管为条石矩形结构,内宽0.6m,内高0.7m,放水孔直径0.2m,放水孔垂直高差1m。
溢洪道为岸边正槽式,为一级消能结构,位于大坝左坝端山体上,控制段为矩形明渠,底板高程73.76m,等宽5m,长48.5 m,控制段有一钢筋砼平板桥,桥面宽3.5m,控制段侧墙用浆砌石衬砌,底板采用砼衬砌;泄槽段分两级,第一级长13m,等宽5m,坡度i=0.02,第二级长22.7m,宽度由5m渐变至4.3m,坡度i=0.695,泄槽段侧墙均采用浆砌石衬砌,底板均采用砼衬砌;出口利用河谷岩石消能,第二泄槽段中间部位有一钢筋砼平板桥,宽4.3m,现结构完好,上坝(乡村)公路从桥上经过。

[资料来源:https://www.doc163.com]

安化县黄皮洞水库除险加固工程设计(含CAD图)
安化县黄皮洞水库除险加固工程设计(含CAD图)
安化县黄皮洞水库除险加固工程设计(含CAD图)
安化县黄皮洞水库除险加固工程设计(含CAD图)
安化县黄皮洞水库除险加固工程设计(含CAD图)

[资料来源:https://www.doc163.com]


目  录
摘要    1
关键词    1
1  前言    2
2  工程概况    2
     2.1  地理位置    2
     2.2  枢纽布置及主要建筑物    2
     2.3  工程存在的病险问题及除险加固的必要性    3
2.3.1  工程存在的问题    3
2.3.2  除险加固的必要性    4
     2.4 大坝安全鉴定及成果核查    4
3  水文及调洪演算    4
     3.1  自然概况    5
     3.2  气象    5
     3.3  水文    5
     3.4  抗洪能力复核    5
     3.5  设计洪水    5
          3.5.1  洪水计算    5

[资料来源:http://doc163.com]


     3.6  调洪演算    7
          3.6.1  现状调洪演算    7
3.6.2  加固后调洪演算    7
3.7  水库抗洪能力复核    10
3.8  坝顶高程复核    10
3.9  溢洪道控制段导墙顶部高程复核    12
3.10  抗洪能力复核结论    12
4  除险加固设计    12
     4.1  工程任务    12
     4.2  工程规模    12
     4.3  安全鉴定结论    13
     4.4  工程存在问题及成因    13
     4.5  设计依据    14
     4.6  大坝防渗加固设计    14
          4.6.1  工程险情    14

[来源:http://www.doc163.com]


          4.6.2  防渗加固方案    14
          4.6.3  工程设计    15
4.7  大坝坝顶及上游护坡护砌加固设计    16
4.7.1  基本情况方案说明    16
4.7.2  坝顶及上游坡护砌加固设计    17
4.7.3  坝顶及上游坡护砌加固计算    17
4.8  溢洪道加固改造设计    18
4.8.1  基本情况    18
4.8.2  溢洪道的加固设计    19
4.8.3  溢洪道的加固计算    19
4.9  大坝输水设施的除险加固    21
4.9.1  输水设备的加固设计    21
4.9.2  输水设备的加固计算    23
5  结论    25
参考文献    25
致谢     26 [版权所有:http://DOC163.com]
